Αντιστοίχιση φάσης ή καθυστέρησης του καλωδίου RF για διαφορική δοκιμή

Στη δοκιμή διαφορικού σήματος, η απαίτηση για φάση ή καθυστέρηση της αντιστοίχισης των καλωδίων RF προσδιορίζεται κυρίως από τα χαρακτηριστικά μετάδοσης των διαφορικών σημάτων και τις απαιτήσεις ακρίβειας του σεναρίου δοκιμών . Αυτό μπορεί να γίνει κατανοητό από τις ακόλουθες βασικές προοπτικές:

1. Διαφύλαξη του βασικού χαρακτηριστικού των διαφορικών σημάτων - το θεμέλιο για την ακύρωση παρεμβολών

Το βασικό πλεονέκτημα των διαφορικών σημάτων έγκειται στην ικανότητά τους να ακυρώσουν παρεμβολές κοινής λειτουργίας (όπως ηλεκτρομαγνητική παρεμβολή και θόρυβος) μέσω του "υπολογισμού διαφοράς" στο δέκτη, βασιζόμενοι στο γεγονός ότι "τα σήματα στις δύο γραμμές έχουν ίσο εύρος και αντίθετη πολικότητα ." αν υπάρχει μια αναντιστοιχία σε φάση ή καθυστέρηση μεταξύ των δύο καλωδίωνδιαφορά ώρας ή διαφορά φάσηςΜεταξύ των δύο σημάτων που φτάνουν στον δέκτη, διαταράσσοντας τη σύγχρονη σχέση "ίσου πλάτους και αντίθετης πολικότητας ." σε τέτοιες περιπτώσεις, η παρεμβολή δεν μπορεί να ακυρωθεί αποτελεσματικά και μπορεί ακόμη και να ενισχυθεί, υπονομεύοντας απευθείας την ικανότητα αντι-παρεμβολής των διαφορικών σημάτων.

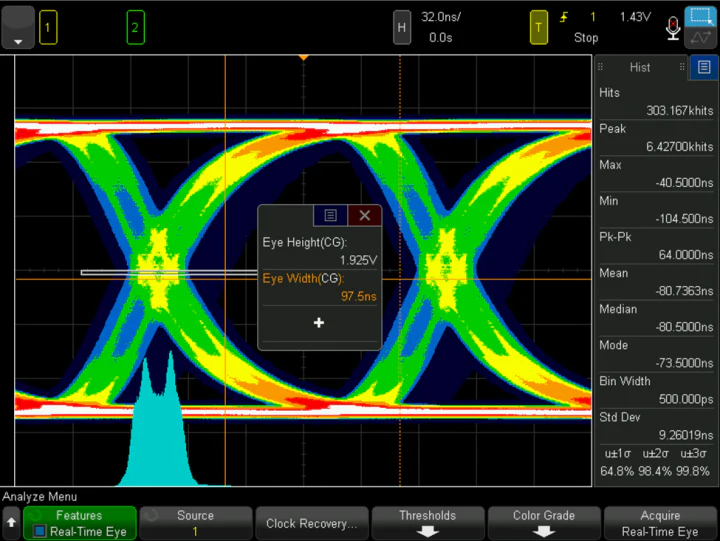

2. Αποφυγή παραμόρφωσης σήματος για να εξασφαλιστεί η ακρίβεια των δοκιμών

Η μετάδοση διαφορικών σημάτων εξαρτάται από τη "συμμετρία" των δύο γραμμών:

Μια αναντιστοιχία καθυστέρησης θα προκαλέσει τα δύο σήματα να φτάσουν στον δέκτη ασύγχρονα, οδηγώντας σε διαταραγμένη επικάλυψη κυματομορφής (E . g ., εσφαλμένη ευθυγράμμιση μεταξύ ανερχόμενης και πτώσης των άκρων) και με αποτέλεσμα να οδηγούν σεπαραμόρφωση κυματομορφής;

Μια αναντιστοιχία φάσης (ειδικά σε σενάρια RF υψηλής συχνότητας) θα προκαλέσει τη σχέση φάσης των σημάτων από τις σχεδιασμένες προσδοκίες, διαταράσσοντας τη λογική χρονισμού των σημάτων .
Αυτές οι στρεβλώσεις θα επηρεάσουν άμεσα την αυθεντικότητα των αποτελεσμάτων των δοκιμών, οδηγώντας σε εσφαλμένες κρίσεις σχετικά με την ποιότητα του σήματος και την απόδοση μετάδοσης .

3. Πρόληψη σφαλμάτων χρονισμού για προσαρμογή σε σενάρια σήματος υψηλής ταχύτητας

Σε διαφορική μετάδοση σήματος υψηλής ταχύτητας (όπως USB, PCIE, HDMI, κ.λπ. .), η περίοδος σήματος είναι εξαιρετικά σύντομη (nanosecond ή ακόμα και επίπεδο picosecond) . ακόμη και μια μικροσκοπική καθυστέρηση ή απόκλιση φάσης (e. g ., μια καθυστέρηση διαφοράς ενός picoSeconds μπορεί να υπερβαίνει το "setpeup". "Χρόνος συγκράτησης" του σήματος, προκαλώνταςσφάλματα χρονισμού{{0}} Αυτό θα οδηγήσει σε εσφαλμένη κρίση της λογικής δεδομένων (σύγχυση μεταξύ 0 και 1) στον δέκτη, αυξάνοντας το ποσοστό σφάλματος bit ή ακόμη και να προκαλέσει την αποτυχία του συστήματος . ως "ενδιάμεσο σύνδεσμο" στη μετάδοση σήματος, η αντιστοίχιση των επιδόσεων των δοκιμών απευθείας καθορίζει αν οι πρόσθετες αποκλίσεις θα εισάγονται οι πρόσθετες αποκλίσεις. απόδοση .

4. διατήρηση της ακεραιότητας σήματος και μειώνοντας τη δευτερεύουσα παρεμβολή

Τα καλώδια με ασταμάτητη φάση ή καθυστέρηση θα διαταράξουν τη συνέχεια της σύνθετης αντίστασης της γραμμής μετάδοσης, προκαλώνταςαντανάκλαση σήματοςκαιστιχομυθία:

Η αντανάκλαση θα οδηγήσει σε υπέρθεση σήματος και ταλάντωση, με αποτέλεσμα τις στρεβλώσεις κυματομορφής, όπως η υπέρβαση και η υποεπιτροπή.

Το Crosstalk θα προκαλέσει περιττή ηλεκτρομαγνητική σύζευξη μεταξύ των δύο γραμμών σήματος, παρεμβαίνοντας περαιτέρω τα σήματα .
Τα αντιστοιχισμένα καλώδια, από την άλλη πλευρά, μπορούν να ελαχιστοποιήσουν αυτά τα ζητήματα, εξασφαλίζοντας την "ακεραιότητα" του σήματος από τον πομπό στον δέκτη και καθιστώντας τα αποτελέσματα των δοκιμών πιο συνεπή με την πραγματική κατάσταση του συστήματος.

Συνοπτικά, η αντιστοίχιση φάσης ή καθυστέρησης αποτελεί προϋπόθεση για την εξασφάλιση της ακρίβειας και της αξιοπιστίας των δοκιμών διαφορικού σήματος . ειδικά σε σενάρια υψηλής συχνότητας και υψηλής ταχύτητας, ο αντίκτυπός της σχετίζεται άμεσα με την εγκυρότητα των συμπερασμάτων δοκιμών και την ακρίβεια της αξιολόγησης της απόδοσης του συστήματος .}
