Ποια είναι η διαφορά μεταξύ κεραιών Yagi και Log-Periodic Atennas;

Οι κεραίες Yagi (κεραίες Yagi-uda) και οι λογαριθμικές κεραίες είναι και οι δύο κατευθυντικές κεραίες, αλλά διαφέρουν σημαντικά στον σχεδιασμό, τις επιδόσεις και τις εφαρμογές λόγω των ξεχωριστών λειτουργικών αρχών τους {{3} παρακάτω είναι μια λεπτομερής σύγκριση σε βασικές διαστάσεις:



1. δομικός σχεδιασμός

Yagi κεραίες

Αποτελείται από ένακαθοδηγούμενο στοιχείο(το ενεργό ψυγείο που συνδέεται με τη γραμμή τροφοδοσίας), ένακάτοπτρο(περισσότερο από το στοιχείο που οδηγείται) και πολλαπλάδιευθυντές(μικρότερο από το στοιχείο που οδηγείται) .

Τα στοιχεία είναι διατεταγμένα σε ευθεία γραμμή, με τον ανακλαστήρα πίσω από το στοιχείο που οδηγείται και οι διευθυντές μπροστά .

Τυπικά έχουν ένα μικρό αριθμό στοιχείων (e . g ., 1 ανακλαστήρας + 1 ίδρυμα στοιχείου + 3 - 10 σκηνοθέτες), καθιστώντας τη δομή συμπιεστή .

Λογαριονομικές κεραίες

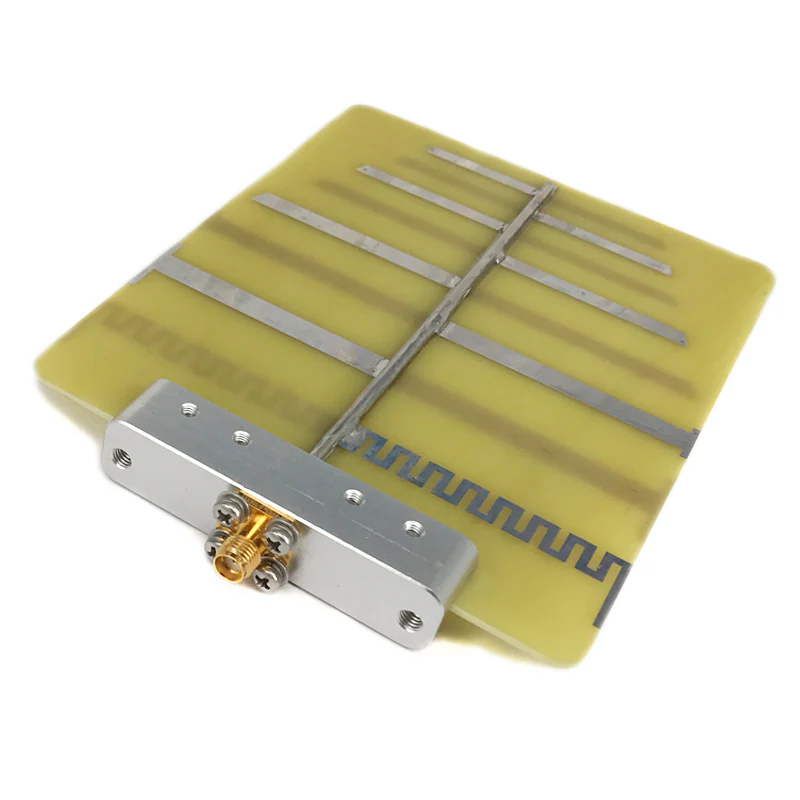

Αποτελείται από μια σειρά απόστοιχεία που μοιάζουν με δίπολ(振子) με σταδιακά αυξανόμενα μήκη, διατεταγμένα κατά μήκος μιας κεντρικής έκρηξης ή τροφοδοσίας .

Τα μήκη των στοιχείων και η απόσταση ακολουθούν έναλογαριθμική σχέση: Η αναλογία των διαδοχικών μήκους και των αποστάσεων είναι σταθερή (e . g ., τ=ln ln +1=dn +1, όπου ττ<1).

Απαιτεί περισσότερα στοιχεία (συχνά 10 - 30+) για να επιτευχθεί ευρύ εύρος ζώνης, με αποτέλεσμα μια μακρύτερη, πιο σύνθετη δομή .



2. Αρχή λειτουργίας

Yagi κεραίες

Συντονισμένος σχεδιασμός: Κάθε στοιχείο (ανακλαστήρας, καθοδηγούμενο στοιχείο, διευθυντές) συντονίζεται σε μια συγκεκριμένη συχνότητα (συντονισμός στο μήκος κύματος στόχου) . Ο ανακλαστήρας και οι διευθυντές αλληλεπιδρούν με το στοιχείο που οδηγεί για να εστιάσει την ακτινοβολία προς μία κατεύθυνση (προς τους διευθυντές) {{}}}}}

Η ακτινοβολία ενισχύεται από εποικοδομητικές παρεμβολές προς την κατεύθυνση προς τα εμπρός (προς τους διευθυντές) και την καταστροφική παρεμβολή στην αντίθετη κατεύθυνση (μπλοκαρισμένη από τον ανακλαστήρα) .

Λογαριονομικές κεραίες

Μη-διαχωρισμένος σχεδιασμός: Κανένα μεμονωμένο στοιχείο δεν συντονίζεται σε μια συγκεκριμένη συχνότητα . αντ 'αυτού, σε οποιαδήποτε δεδομένη συχνότητα, μόνο ένα υποσύνολο στοιχείων (εκείνων των οποίων το μήκος είναι λ/2 για αυτή τη συχνότητα) συμβάλλει ενεργά στην ακτινοβολία .

Η λογαριονομική αναλογία τ εξασφαλίζει ότι η απόδοση της κεραίας επαναλαμβάνεται περιοδικά σε μια λογαριθμική κλίμακα συχνότητας, επιτρέποντας τη συνεπή λειτουργία σε μια ευρεία ζώνη .



3. BandWidth

Αυτό είναι τοπιο κρίσιμη διαφορά:

Yagi κεραίες: Στενό εύρος ζώνης (τυπικά 10-20% της κεντρικής συχνότητας) . Η απόδοση αποικοδομείται γρήγορα έξω από αυτό το εύρος, επειδή τα στοιχεία συντονισμού βελτιστοποιούνται μόνο για ένα συγκεκριμένο μήκος κύματος .

Λογαριονομικές κεραίες: Εξαιρετικά εύρος ζώνης (συχνά καλύπτει πολλαπλές οκτάβες, E . G ., 1:10 ή ευρύτερες αναλογίες συχνότητας) . Διατηρούν σταθερή απόδοση σε ολόκληρη τη ζώνη τους λόγω της λογαριθμικής διάταξης στοιχείων, η οποία προσαρμόζεται σε διαφορετικά μήκη κύματος.}



4. κέρδος

Yagi κεραίες: Υψηλό κέρδος μέσα στο στενό εύρος ζώνης τους (τυπικά 5-15 dBI) . κέρδος αυξάνεται με τον αριθμό των διευθυντών (περισσότεροι διευθυντές=υψηλότερο κέρδος, αλλά στενότερο εύρος ζώνης) .}

Λογαριονομικές κεραίες: Μέτριο αλλά σταθερό κέρδος σε όλη την ευρεία ζώνη τους (συνήθως 3-10 dBI) . Το κέρδος ποικίλλει με συχνότητα, καθιστώντας τους αξιόπιστες για εφαρμογές πολλαπλών ζωνών .



5. κατευθυντικότητα

Και οι δύο είναικατευθυντικές (τελική πυρκαγιά) κεραίες, ακτινοβολώντας την περισσότερη ενέργεια σε μία κύρια κατεύθυνση:

Yagi κεραίες: Πολύ απότομη κατευθυντικότητα με έναν στενό κύριο λοβό (χαμηλό εύρος δέσμες) και χαμηλούς πλευρικούς λοβούς, καθιστώντας τους πολύ εστιασμένους .

Λογαριονομικές κεραίες: Μέτρια κατευθυντικότητα με ένα ελαφρώς ευρύτερο κύριο λοβό από το Yagis, αλλά αυτό το ζύγκο παραμένει σταθερό σε όλο το εύρος συχνοτήτων .



6. Εφαρμογές

Η βασική διάκριση στο εύρος ζώνης οδηγεί τις περιπτώσεις χρήσης τους:

Yagi κεραίες: Ιδανικό γιαΕφαρμογές στενής ζώνης, σταθερής συχνότηταςόπου δοθεί προτεραιότητα σε υψηλό κέρδος και απότομη κατεύθυνση, όπως:

Η τηλεόραση τηλεόρασης/ραδιοφωνικής εκπομπής (e . g ., uhf/vhf τηλεοπτικές κεραίες) .

Επικοινωνία από σημείο σε σημείο (e . g ., σύνδεσμοι μικροκυμάτων για αγροτικό διαδίκτυο) .

Ερασιτεχνικό ραδιόφωνο (ζώνες HF/VHF) και συστήματα ραντάρ .

Λογαριονομικές κεραίες: Προτιμώμενη γιαΕφαρμογές ευρείας ζώνηςαπαιτώντας κάλυψη σε πολλαπλές συχνότητες, όπως:

Συστήματα επικοινωνίας (στρατιωτικές, υπηρεσίες έκτακτης ανάγκης) που πρέπει να λειτουργούν σε διαφορετικές συχνότητες .

EMC (ηλεκτρομαγνητική συμβατότητα) Δοκιμές (για την ανίχνευση παρεμβολών σε ευρείες ζώνες) .

Οι δέκτες μικροκυμάτων/πομποί/πομποί (e . g ., αναλυτές φάσματος, ραδιοφωνική αστρονομία) .



Συνοπτικός πίνακας

Χαρακτηριστικός	Κεραία Yagi	Λογαριονομική κεραία
Δομή	Το στοιχείο που οδηγείται + 1 ανακλαστήρας + λίγοι διευθυντές	Σειρά κλιμακωτών διπόλων (λογαριθμική αναλογία)
Εύρος ζώνης	Στενό (10-20% της κεντρικής συχνότητας)	Ευρύ (πολλαπλά οκτάβες, e . g ., 1:10)
Κέρδος	Υψηλή (5-15 dBI) αλλά εξαρτώμενη από τη συχνότητα	Μέτρια (3-10 dBI) και σταθερά σε όλη τη ζώνη
Κατευθυνρότητα	Sharp (στενός κύριος λοβός, χαμηλοί πλευρικοί λοβοί)	Μέτρια (ευρύτερος κύριος λοβός, σταθερός πάνω από τη ζώνη)
Αρχή λειτουργίας	Συντονισμός (συντονισμένο σε συγκεκριμένο μήκος κύματος)	Μη-συντονιστική (προσαρμόζεται σε διαφορετικά μήκη κύματος)
Τυπικές εφαρμογές	Τηλεόραση σταθερής συχνότητας, συνδέσμους από σημείο σε σημείο	Ευρυζωνική επικοινωνία, δοκιμές EMC



Εν ολίγοις, το Yagis Excel σε σενάρια στενής ζώνης, υψηλής απόδοσης, ενώ οι λογαριθμικές κεραίες είναι απαραίτητες για ευρυζωνική ευελιξία .
