Ποιες είναι οι διαφορές μεταξύ ημι-άκαμπτων και ημι-εύκαμπτων καλωδίων;



Σύγκριση μεταξύ ημι-άκαμπτων και ημιτελών καλωδίων

Τόσο τα ημι-άκαμπτα όσο και τα ημι-εύκαμπτα καλώδια χρησιμοποιούνται ευρέως σε σενάρια επικοινωνίας υψηλής και χαμηλής συχνότητας, αλλά διαφέρουν σημαντικά στη δομή, την ευελιξία, τις επιδόσεις και τα σενάρια εφαρμογών . παρακάτω είναι μια λεπτομερής σύγκριση:



1. δομικός σχεδιασμός

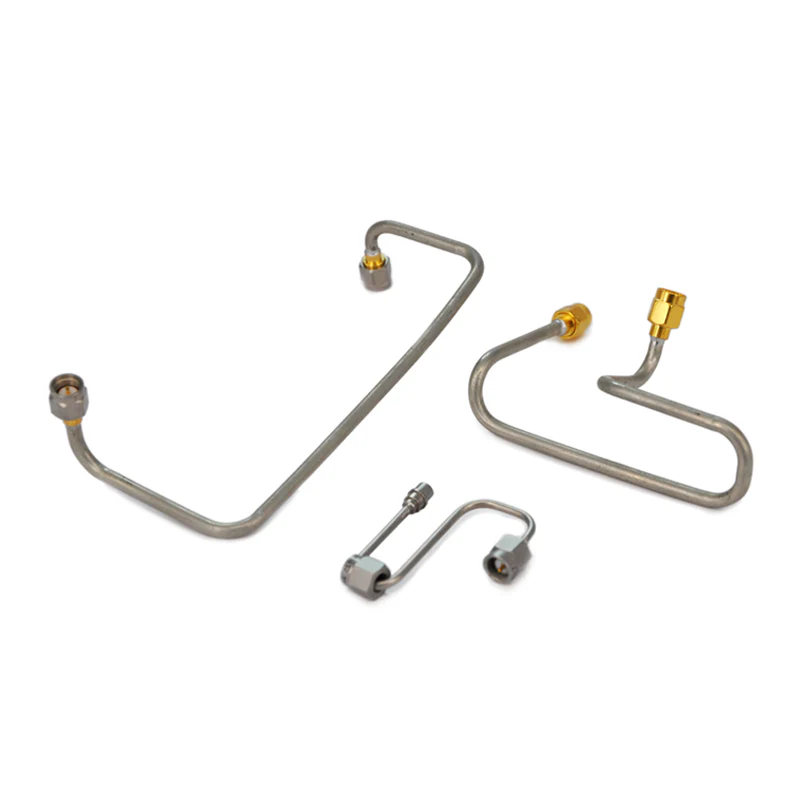

Ημι-άκαμπτα καλώδια
Ο εξωτερικός αγωγός είναι κατασκευασμένος από ένα στερεό, μη κατανοητό υλικό (συνήθως χαλκό) με σταθερή διάμετρο. Ο εσωτερικός αγωγός υποστηρίζεται κεντρικά από ένα διηλεκτρικό υλικό (e . g ., ptfe) .
Μόλις σχηματιστεί, διατηρεί ένα σταθερό σχήμα και δεν μπορεί εύκολα να λυγίσει ή να αναμορφωθεί χωρίς εξειδικευμένα εργαλεία .

Ημι-εύκαμπτα καλώδια
Ο εξωτερικός αγωγός διαθέτει μια πλεγμένη δομή, με ολόκληρο το πλεκτό στρώμα κονσερβοποιημένο, καθιστώντας το πιο παραμορφωμένο από τον στερεό εξωτερικό αγωγό ημι-άκαμπτων καλωδίων . Ο εσωτερικός αγωγός υποστηρίζεται επίσης από ένα διηλεκτρικό υλικό, αλλά η πλεγμένη δομή επιτρέπει την επαναλαμβανόμενη κάμψη και τη διαμόρφωση με το χέρι ή τα απλά εργαλεία {2} {}}.



2. σύγκριση ευελιξίας

Ημι-άκαμπτα καλώδια
Έχουν υψηλή ακαμψία, διατηρώντας το σχήμα τους μετά από σχηματισμό και παρουσιάζοντας ισχυρή αντίσταση στην κάμψη . αναγκάζοντας την κάμψη χωρίς επαγγελματικά εργαλεία μπορεί να βλάψει τον εξωτερικό αγωγό, οδηγώντας σε αποικοδόμηση απόδοσης .

Ημι-εύκαμπτα καλώδια
Προσφέρουν μέτρια ευελιξία, επιτρέποντας την επαναλαμβανόμενη κάμψη, την περιτύλιξη ή τη δρομολόγηση γύρω από τα εμπόδια χωρίς μόνιμη ζημιά . Η ευελιξία τους βρίσκεται ανάμεσα σε άκαμπτα και πλήρως ευέλικτα καλώδια .



3. παραμέτρους ηλεκτρικής απόδοσης

Παράμετρος	Ημι-άκαμπτα καλώδια	Ημι-εύκαμπτα καλώδια
Σταθερότητα αντίστασης	Εξαιρετική - σταθερή γεωμετρία εξασφαλίζει σταθερή σύνθετη αντίσταση σε όλες τις συχνότητες .	Οι καλές αλλά κατώτερες από τους ημι -άκαμπτους - πλεγμένους εξωτερικούς αγωγούς μπορεί να προκαλέσουν μικρές διακυμάνσεις της αντίστασης σε εξαιρετικά υψηλές συχνότητες .
Απώλεια	Χαμηλή απώλεια εισαγωγής, ειδικά σε ζώνες μικροκυμάτων (έως 100+ GHz), λόγω της ομαλής επιφάνειας του στερεού εξωτερικού αγωγού .	Υψηλότερη απώλεια εισαγωγής από το ημι-άκαμπτο, ιδιαίτερα σε υψηλές συχνότητες, λόγω μικροσκοπικών κενών και επιφανειακών ανωμαλιών στον πλεγμένο εξωτερικό αγωγό .
Αποτελεσματικότητα θωράκισης	Εξαιρετική (τυπικά> 100 dB) . Ο στερεός εξωτερικός αγωγός μπλοκάρει αποτελεσματικά EMI και RFI .	Το καλό (τυπικά 80 dB) αλλά χαμηλότερο από το ημι-άκαμπτο . κενά στον πλεγμένο αγωγό μπορεί να προκαλέσει μικρή διαρροή EMI .
Χωρητικότητα χειρισμού ισχύος	Υψηλότεροι - οι στερεοί αγωγοί έχουν αποτελεσματική διάχυση θερμότητας, κατάλληλη για σενάρια υψηλής ισχύος .	Η χαμηλότερη - κακή θερμική αγωγιμότητα των πλεγμένων αγωγών περιορίζει την ικανότητα ισχύος .



4. σενάρια εφαρμογής

Ημι-άκαμπτα καλώδια
Κατάλληλο για σενάρια υψηλής συχνότητας, υψηλής ακρίβειας που απαιτούν αυστηρή σταθερότητα και χαμηλή απώλεια, όπως:

Αεροδιαστημική και αμυντική συστήματα (ραντάρ, δορυφορική επικοινωνία).

Εξοπλισμός δοκιμής μικροκυμάτων (αναλυτές δικτύου φορέα, γεννήτριες σήματος).

Ιατρικές συσκευές (μηχανήματα μαγνητικής τομογραφίας, συστήματα θεραπείας μικροκυμάτων).

Μόνιμες εγκαταστάσεις με σταθερά μήκη (E . G ., τροφοδότες κεραίας σταθμού βάσης) .

Ημι-εύκαμπτα καλώδια
Κατάλληλο για σενάρια που χρειάζονται μέτρια ευελιξία με καλή απόδοση, όπως:

Φορητές ρυθμίσεις δοκιμών (e . g ., συνδέσεις μεταξύ οργάνων και duts);

Εσωτερικά συστήματα RF (δρομολογητές WiFi, ενισχυτές κυτταρικού σήματος).

Σενάρια που απαιτούν περιστασιακή αναδιάρθρωση (e . g ., εργαστηριακή ανάπτυξη πρωτότυπου).

Εσωτερικές συνδέσεις σε μήτρες διακόπτη RF .

Περίληψη

Τα ημι-άκαμπτα καλώδια excel σε σενάρια υψηλής απόδοσης, σταθερής εγκατάστασης, προσφέροντας ανώτερη σταθερότητα και χαμηλή απώλεια . ημι-ευέλικτα καλώδια, από την άλλη πλευρά, είναι πιο επωφελείς σε σενάρια που απαιτούν μέτρια ευελιξία με καλή απόδοση, εξισορροπώντας τη λειτουργικότητα και τη δυνατότητα χρήσης.}



Συμπληρωματικές σημειώσεις: Διαφορές κόστους και συντήρησης

Ημι-άκαμπτα καλώδια:
Τα υψηλότερα έξοδα κατασκευής λόγω του συσσωρευτικού εξωτερικού αγωγού του χαλκού και της ανάγκης για εξειδικευμένα εργαλεία για σχηματισμό . εγκατάσταση και συντήρηση είναι πιο πολύπλοκα (απαιτούν επαγγελματίες χειριστές {}}}}.

Ημι-εύκαμπτα καλώδια:
Το χαμηλότερο κόστος λόγω απλούστερων διαδικασιών παραγωγής για τους πλεγμένους εξωτερικούς αγωγούς και δεν υπάρχει ανάγκη εξειδικευμένων εργαλείων διαμόρφωσης . Επιπλέον, η χειροκίνητη ευελιξία τους μειώνει τη συντήρηση και το κόστος αναδιάταξης, καθιστώντας τα ιδανικά για σενάρια που απαιτούν συχνές προσαρμογές ή με τους προϋπολογισμούς .}}}



Επέκταση: Σύντομη σύγκριση με πλήρως ευέλικτα καλώδια

Για να κατανοήσουμε καλύτερα την "ημι-εύκαμπτη" τοποθέτηση, είναι χρήσιμη μια σύντομη σύγκριση με τα πλήρως ευέλικτα καλώδια:
Τα πλήρως ευέλικτα καλώδια έχουν εξωτερικούς αγωγούς που συνήθως πλέκονται από λεπτές κλώνοι χαλκού (με ελάχιστη ή καθόλου κασσίτερο), προσφέροντας ακραία ευελιξία για την κάμψη ή ακόμα και την κόμβωση .. Υψηλές ανάγκες ευελιξίας (E . G ., καλώδια ακουστικών, εσωτερικές συνδέσεις σε μικρές συσκευές) .
Τα ημι-εύκαμπτα καλώδια επιτυγχάνουν ισορροπία μεταξύ ευελιξίας και απόδοσης, γεμίζοντας το χάσμα μεταξύ ημι-άκαμπτων (υψηλής απόδοσης αλλά μη ρυθμιζόμενης) και πλήρως ευέλικτων καλωδίων (υψηλής ευελιξίας αλλά ασθενέστερων επιδόσεων) .
