Δομή πλακέτας PCB

Η δομή ενός πίνακα PCB περιλαμβάνει κυρίως διάφορες δομές στρώματος του σκάφους, όπως πίνακες ενός στρώματος, πίνακες διπλής στρώσης και πίνακες πολλαπλών στρώσεων . Τα παρακάτω είναι μια λεπτομερής δομική ανάλυση:

1. Πίνακας ενός στρώματος
Δομική σύνθεση: Υπάρχει φύλλο χαλκού μόνο στη μία πλευρά και δεν χρησιμοποιείται κυρίως αλουμινόχαρτο χαλκού {.}.
Τα σενάρια εφαρμογής: κατάλληλα για απλά κυκλώματα, όπως τα ηλεκτρονικά ρολόγια, τα παιχνίδια, κλπ. . Η διαδικασία παραγωγής του είναι απλή και το κόστος είναι χαμηλό, αλλά οι λειτουργίες του είναι σχετικά ενιαίες .

2. Πίνακας διπλού στρώματος
Υλικό υποστρώματος: Το συνήθως χρησιμοποιείται ένα είναι Fr -4, το οποίο είναι ένα μείγμα από γυάλινες ίνες και εποξειδική ρητίνη . έχει καλή μηχανική αντοχή, μόνωση και αντίσταση θερμότητας και μπορεί να παρέχει σταθερή υποστήριξη για την πλακέτα κυκλώματος .}}}
Ποδηλατικό στρώμα: δηλαδή το φύλλο χαλκού, το οποίο διανέμεται στις άνω και κάτω πλευρές του υποστρώματος . Διάφορα πρότυπα κυκλώματος σχηματίζονται μέσω της διαδικασίας χάραξης για το τρέχον κιβώτιο ταχυτήτων . Το πάχος του χαλκού μπορεί να επιλεγεί σύμφωνα με τις απαιτήσεις. για παράδειγμα, 1 oUUS (oz) Το χάλκινο foil είναι το κατάλληλο για τα μεγάλα. είναι κατάλληλο για τα συνηθισμένα κυκλώματα .
Μονωτικό υλικό: Το PP (prepreg) χρησιμοποιείται ως το μονωτικό υλικό στη μέση της πλακέτας διπλής στρώσης . είναι ένα μείγμα ημι-θεραπευμένης ρητίνης και γυάλινης ίνας, το οποίο μπορεί να δεσμεύσει σταθερά τα δύο στρώματα μαζί και να εξασφαλίσει ότι δεν υπάρχει βραχυκύκλωμα μεταξύ των δύο στρωμάτων.
Υλικό προστασίας επιφάνειας: συμπεριλαμβανομένης της μάσκας συγκόλλησης και του στρώματος μεταξοτυπίας . Η μάσκα συγκόλλησης είναι γενικά πράσινο, κόκκινο ή μαύρο μελάνι, το οποίο χρησιμοποιείται για την προστασία του φύλλου χαλκού από την οξείδωση και τη σκουριά και εμποδίζει τη συγκόλληση να ρέει σε ανεπιθύμητα μέρη κατά τη διάρκεια της συγκόλλησης, με μόνο τα μαξιλάρια που εκθέτουν χαλκό. Το στρώμα μεταξοτυπίας είναι συνήθως λευκό μελάνι, που χρησιμοποιείται για την εκτύπωση κειμένου ή σύμβολα, όπως θέσεις και μοντέλα εξαρτημάτων και μοντέλα στην πλακέτα PCB, διευκολύνοντας τη συναρμολόγηση και τη συντήρηση .
Σενάρια εφαρμογών: Η παραγωγική διαδικασία είναι σχετικά απλούστερη από αυτή των πολυ-στρώσεων σανίδων . Είναι κατάλληλο για τα κυκλώματα μεσαίας πολυπλοκότητας, όπως ο εξοπλισμός ήχου, τα σετ τηλεόρασης κ.λπ.

3. board multi-layer
Στρώμα σήματος: Χρησιμοποιείται για την τοποθέτηση εξαρτημάτων και καλωδίωσης, είναι το κύριο στρώμα που συνδέει διάφορα εξαρτήματα, συμπεριλαμβανομένου του ανώτερου στρώματος (ανώτερου στρώματος), του κάτω στρώματος (κάτω στρώματος) και των πολλαπλών στρώσεων καλωδίωσης σήματος . Το σχεδιασμό καλωδίωσης επηρεάζει άμεσα την απόδοση και την αξιοπιστία του συνόλου του PCB {{1}
Το στρώμα ισχύος και το στρώμα εδάφους: συνήθως βρίσκεται στο μεσαίο στρώμα, που χρησιμοποιείται για την παροχή σταθερού τροφοδοσίας και γείωσης για ολόκληρο το κύκλωμα . για παράδειγμα, σε ένα τετράκλινο πίνακα, το μεσαίο στρώμα 1 μπορεί να χρησιμεύσει ως "ρεύμα αφιερωμένο", όπως το +5 v line για την τροφοδοσία ολόκληρου του πίνακα ή το στρώμα " ως στρώμα καλωδίωσης για μια άλλη ομάδα γραμμών σήματος .
Το μονωτικό στρώμα: FR -4 ή άλλα μονωτικά υλικά χρησιμοποιούνται για να διαχωριστούν τα διάφορα αγώγιμα στρώματα, να αποτρέψουν τα βραχυκυκλώματα και να εξασφαλίσουν την ανεξαρτησία και τη σταθερότητα των σημάτων .

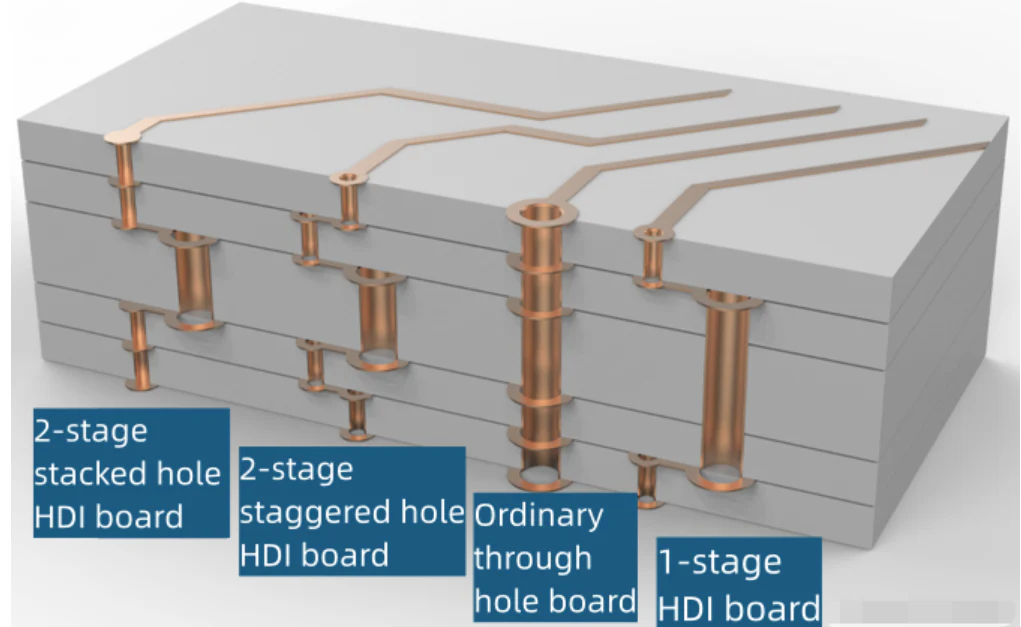

VIAS: Συμπεριλαμβανομένων μέσω οπών, τυφλών οπών και θαμμένων οπών . μέσω οπών που τρέχουν σε ολόκληρο το σκάφος και χρησιμοποιούνται για τη σύνδεση κυκλωμάτων διαφορετικών στρωμάτων και τοποθέτησης παραδοσιακών εξαρτημάτων. Οι τυφλές τρύπες χρησιμοποιούνται για τη σύνδεση του ανώτερου στρώματος και των εσωτερικών στρωμάτων, συνήθως για μετάδοση σήματος υψηλής συχνότητας, η οποία μπορεί να μειώσει το μήκος διαδρομής και να κάνει τη μετάδοση σήματος γρηγορότερα. Οι θαμμένες τρύπες είναι υπεύθυνες για τις ηλεκτρικές συνδέσεις μεταξύ των εσωτερικών στρωμάτων . σε σανίδες υψηλής πυκνότητας, ο συνδυασμός τυφλών οπών και θαμμένων οπών μπορούν να φιλοξενήσουν περισσότερες γραμμές, αποφεύγοντας το διοικητικό συμβούλιο να είναι πολύ παχύρρευστο .
Στρώμα επεξεργασίας επιφανείας: Παρόμοια με την πλακέτα διπλής στρώσης, διαθέτει μάσκα συγκόλλησης και στρώμα μεταξοτυπίας, το οποίο παίζει τους ρόλους της προστασίας και της ταυτοποίησης . Επιπλέον, ορισμένες σανίδες υψηλής ποιότητας πολλαπλών στρωμάτων θα υποβληθούν επίσης σε επιφανειακή επένδυση και άλλες θεραπείες για τη βελτίωση της αγωγιμότητας και της ανθεκτικότητας στη διάσπαση .
Σενάρια εφαρμογής: Κατάλληλα για σύνθετα κυκλώματα υψηλής πυκνότητας, υψηλής ταχύτητας και υψηλής συχνότητας, όπως μητρικές πλακέτες υπολογιστών, μητρικές κάρτες κινητών τηλεφώνων κ.λπ.
