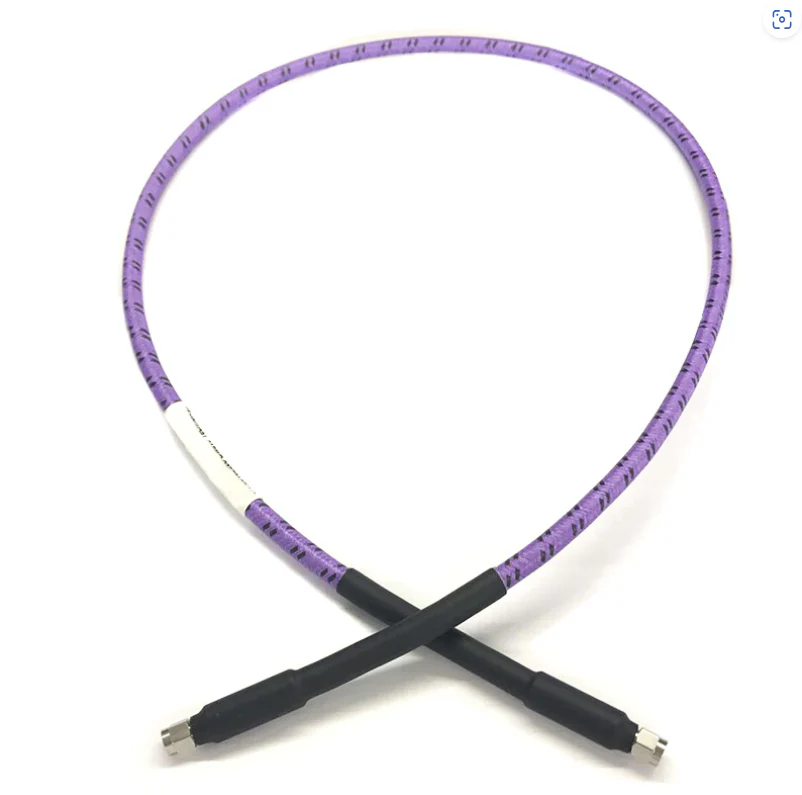

Πώς να επιλέξετε συναρμολόγηση καλωδίων RF
Αφήστε ένα μήνυμα
Η επιλογή του σωστού συγκροτήματος καλωδίων RF είναι ζωτικής σημασίας για τη διασφάλιση της αξιόπιστης μετάδοσης σήματος σε πεδία όπως οι τηλεπικοινωνίες, το ραντάρ, η δοκιμή και η μέτρηση, η αεροδιαστημική και τα βιομηχανικά συστήματα . Η διαδικασία επιλογής απαιτεί εξισορρόπηση των ηλεκτρικών επιδόσεων, των μηχανικών χαρακτηριστικών, της περιβαλλοντικής αντίστασης και των ειδικών απαιτήσεων εφαρμογής {
1. Διευκρινίστε τις απαιτήσεις και τα σενάρια εφαρμογής
Δοκιμή και μέτρηση: Συχνή κάμψη, επαναλαμβανόμενες συνδέσεις και απαιτήσεις υψηλής ακρίβειας (e . g ., εργαστηριακός εξοπλισμός, παλμογόνα) .
Σταθερή εγκατάσταση: Μακροπρόθεσμες ανάγκες σταθερότητας και χαμηλής συντήρησης .
Σκληρά περιβάλλοντα: Έκθεση σε ακραίες θερμοκρασίες, υγρασία, δόνηση ή χημικές ουσίες (e . g ., υπαίθριοι πύργοι, αεροδιαστημική, βιομηχανική μηχανή) .
Συστήματα υψηλής κινητικότητας: Ευελιξία και ανθεκτικότητα σε κινούμενες καταστάσεις (E . g ., drones, ρομπότ, φορητές συσκευές) .
2. Αξιολογήστε τις βασικές παραμέτρους ηλεκτρικής απόδοσης
A . Εύρος συχνοτήτων
Τα καλώδια RF έχουν μέγιστη συχνότητα λειτουργίας, πέρα από ποια απώλεια σήματος (εξασθένηση) αυξάνεται απότομα ., εξασφαλίστε ότι η ονομαστική συχνότητα του καλωδίου καλύπτει το εύρος λειτουργίας του συστήματός σας:
Χαμηλή συχνότητα (μικρότερη ή ίση με 6 GHz): RG 58, RG316 (κοινή σε ηλεκτρονικά καταναλωτικά) .
Μεσαία συχνότητα (6-26 GHz): .086, .141 ημι-ευέλικτα και ημι-άκαμπτα καλώδια .
Υψηλής συχνότητας (26-40 GHz): Εξαιρετικά χαμηλό εύρος απώλειας και σταθερά καλώδια σταθεράς φάσης (E . G ., για δορυφορικές επικοινωνίες, ραντάρ) .
Εξαιρετικά υψηλή συχνότητα (40-110 GHz): Εξαιρετικό πλάτος απώλειας και σταθερά φάσης καλώδια ομοαξονικά (συστήματα χιλιοστών κύματος) .
B . εξασθένηση (απώλεια σήματος)
Η εξασθένηση (db/ft) μετρά την απώλεια σήματος σε απόσταση και αυξάνεται με τη συχνότητα . για μετάδοση μεγάλων αποστάσεων, δίνει προτεραιότητα στα καλώδια χαμηλής προστασίας .
C . Αντιστοίχιση σύνθετης αντίστασης
Η αναντιστοιχία αντίστασης προκαλεί αντανάκλαση του σήματος, μειώνοντας την αποτελεσματικότητα και δημιουργώντας παρεμβολές . ταιριάζουν με την αντίσταση του καλωδίου στο σύστημά σας:
Τα περισσότερα συστήματα RF (e . g ., στρατιωτικές, τηλεπικοινωνίες, εξοπλισμός δοκιμής): 50Ω .
Συστήματα βίντεο / καλωδιακής τηλεόρασης: 75Ω .
Αποφύγετε την ανάμειξη σύνθετων αντισυμβαλλομένων (e . g ., καλώδιο 50Ω με συνδετήρες 75Ω) .
d . χωρητικότητα χειρισμού ισχύος
Το καλώδιο πρέπει να αντέχει την ισχύ του συστήματος (μέση ισχύ και μέγιστη ισχύ) για να αποφευχθεί η υπερθέρμανση ή η κατανομή . βασικοί παράγοντες:
Μέση ισχύς: Συνεχής ισχύς (e . g ., 100W σε σταθμούς βάσης) .
Peak Power: Power Short-Pulse (E . G ., κιλοβατλ σε επίπεδο ραντάρ) .
Deater σε περιβάλλοντα υψηλής θερμοκρασίας (E . g ., 20% μείωση σε 60 μοίρες) .
E . σταθερότητα φάσης
Σε συστήματα ευαίσθητα στη φάση, όπως εκείνα με διαφορικά σήματα, ελαχιστοποιήστε την μετατόπιση φάσης που προκαλείται από αλλαγές θερμοκρασίας ή κάμψη . επιλέξτε καλώδια με σταθερά χαρακτηριστικά πλάτους και φάσης .
3. Αξιολογήστε τα μηχανικά χαρακτηριστικά
a . ευελιξία
Υψηλή ευελιξία: Χρησιμοποιήστε ευέλικτα καλώδια για σενάρια που απαιτούν συχνή κάμψη (E . G ., δοκιμαστικοί οδηγοί) .
Χαμηλή ευελιξία: Για σταθερές εγκαταστάσεις που χρειάζονται σταθερότητα, χρησιμοποιήστε ημι-άκαμπτο (εξωτερικό χάλκινο εξωτερικό αγωγό) ή ημι-εύκαμπτα καλώδια .
b . ανθεκτικότητα
Ακτίνα κάμψης: Βεβαιωθείτε ότι το καλώδιο μπορεί να αντέξει την ελάχιστη ακτίνα κάμψης χωρίς αποικοδόμηση απόδοσης .
Φορέστε αντίσταση: Χρησιμοποιήστε καλώδια με ισχυρές θήκες (E . G ., νάιλον από ανοξείδωτο χάλυβα) σε σκληρά βιομηχανικά περιβάλλοντα .
4. Εξετάστε την περιβαλλοντική αντίσταση
Το καλώδιο πρέπει να λειτουργεί σωστά υπό συνθήκες λειτουργίας:
Εύρος θερμοκρασίας: Βιομηχανικός βαθμός (-40 βαθμός έως 125 βαθμοί), αεροδιαστημική βαθμίδα (-55 βαθμός έως 165 βαθμούς) ή ακραία περιβάλλοντα . υψηλής θερμοκρασίας superconductor ) .
Αντίσταση υγρασίας / βαθμολογία IP: Η χρήση εξωτερικού χώρου απαιτεί αδιάβροχα καλώδια / συνδετήρες (E . G ., IP67 / IP68 N Connectors με δακτυλίους O) .
Χημική αντίσταση / αντίσταση UV: Για σενάρια που εκτίθενται σε πετρέλαιο, καύσιμο ή ηλιακό φως (e . g ., αιθυλεν-τετραφθοροαιθυλένιο συμπολυμερές για χημική αντίσταση, σταθεροποιημένο με υπεριώδη ακτινοβολία για εξωτερική χρήση) .}
Αντίσταση κραδασμών / σοκ: Οι στρατιωτικές / αεροδιαστημικές εφαρμογές απαιτούν καλώδια με ισχυρή θωράκιση και ανακούφιση από το στέλεχος (E . g ., συνάντηση MIL-DTL -17 πρότυπα) .
5. Επιλέξτε Συμβατές συνδετήρες
Οι συνδετήρες πρέπει να ταιριάζουν με τη διεπαφή καλωδίων και εξοπλισμού, με χαμηλή απώλεια εισαγωγής και αξιόπιστη σύνδεση:
Κοινοί τύποι: SMA (έως 18 GHz), N-Type (έως 18 GHz, υψηλή ισχύς), TNC (ανθεκτική σε κραδασμούς), BNC (χαμηλή συχνότητα, γρήγορη σύνδεση), 2 . 92mm (έως 40 GHz), 1.85mm (έως 67 GHz).
Χαρακτηριστικά: Επιλέξτε CRIMP, συγκόλληση ή συνδέσμους συμπίεσης με βάση τις ανάγκες εγκατάστασης . σε σκληρά περιβάλλοντα, επιλέξτε συνδετήρες από ανοξείδωτο χάλυβα πάνω από ορείχαλκο .
Φύλο και πολικότητα: Βεβαιωθείτε ότι τα αρσενικά / θηλυκά άκρα ταιριάζουν με τον εξοπλισμό (E . g ., SMA αρσενικά έως n-type θηλυκό) .
6. Κόστος ισορροπίας και αξιοπιστία
Τα καλώδια υψηλής απόδοσης (e . G ., επιχρυσωμένοι αγωγοί, αφρώδες PTFE / χαμηλής πυκνότητας PTFE) είναι πιο ακριβά, αλλά έχουν χαμηλότερη απώλεια και μεγαλύτερη διάρκεια ζωής (κατάλληλο για κρίσιμα συστήματα) .}}}}}}}}
Οι οικονομικές επιλογές (e . g ., ο χάλυβας με ασήμι-copper-clad, κονσερβοποιημένη πλεξούδα χαλκού, PVC) είναι κατάλληλα για χαμηλής συχνότητας, μη κρίσιμες χρήσεις (.} G ., ηλεκτρονικά καταναλωτή).}}
Για εφαρμογές κρίσιμης σημασίας για την ασφάλεια (E . G ., ιατρικός εξοπλισμός, αεροπορία), προτεραιότητα στην αξιοπιστία έναντι του κόστους .
Περίληψη των βασικών βημάτων
Διευκρινίστε το σενάριο εφαρμογής (σταθερό / κινητό, εσωτερικό / εξωτερικό, εύρος συχνοτήτων) .
Ταιριάξτε τις ηλεκτρικές προδιαγραφές (σύνθετη αντίσταση, ισχύ, εξασθένηση) .
Επιλέξτε κατάλληλες μηχανικές ιδιότητες (ευελιξία, μέγεθος, ανθεκτικότητα) .
Εξασφαλίστε την περιβαλλοντική αντίσταση (θερμοκρασία, υγρασία, χημικά) .
Επιλέξτε συμβατούς συνδετήρες .
Απόδοση, κόστος και αξιοπιστία ισορροπίας .
Ακολουθώντας αυτά τα βήματα, μπορείτε να επιλέξετε ένα συγκρότημα καλωδίων RF που βελτιστοποιεί την ακεραιότητα του σήματος και τη μακροζωία για τις συγκεκριμένες ανάγκες σας .
