Συνδετήρες ομοαξονικής

Αποστολή ερώτησής

Περιγραφή

Εισαγωγή προϊόντος

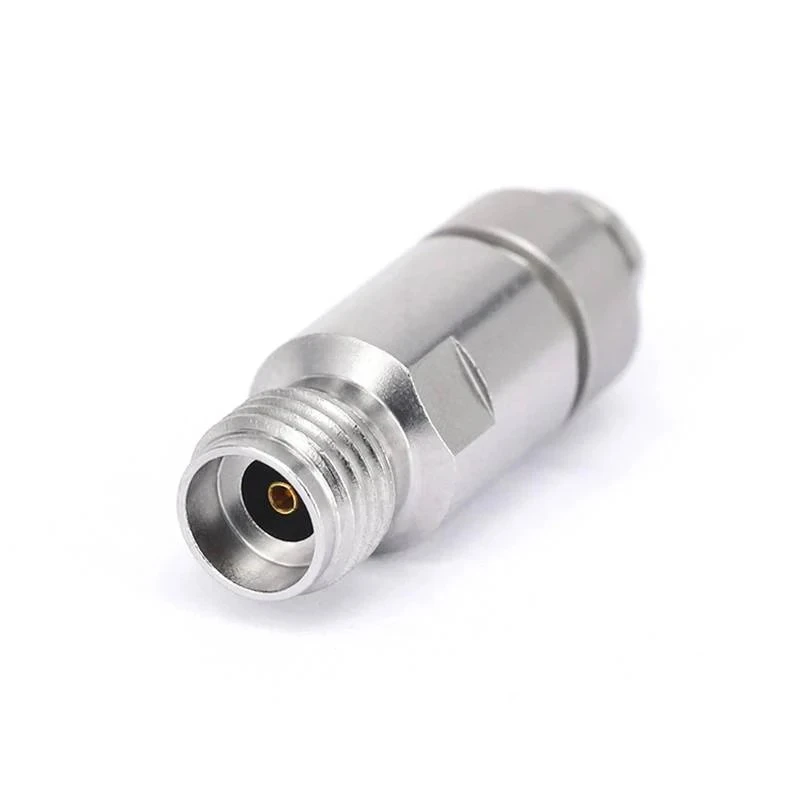

Ο ομοαξονικός σύνδεσμος είναι μια λύση υψηλής απόδοσης σχεδιασμένη για διάφορες εφαρμογές ομοαξονικής καλωδίωσης . που έχει σχεδιαστεί με ακρίβεια, εξασφαλίζει αξιόπιστη και σταθερή μετάδοση σήματος, καθιστώντας την ιδανική επιλογή τόσο για εμπορική όσο και για βιομηχανική χρήση . όπως το δικό μας Coax Connector για.086} Ο ομοαξονικός σύνδεσμος που καλύπτει το εύρος συχνοτήτων από το DC -26.5 GHZ . Αυτός ο σύνδεσμος διαθέτει ένα σώμα ορείχαλκου και το σώμα από ανοξείδωτο χάλυβα, εξασφαλίζει μια εξαιρετική απόδοση μικροκυμάτων με χαμηλές απώλειες εισαγωγής και VSWR του 1.25..

Στυλ σώματος προϊόντος

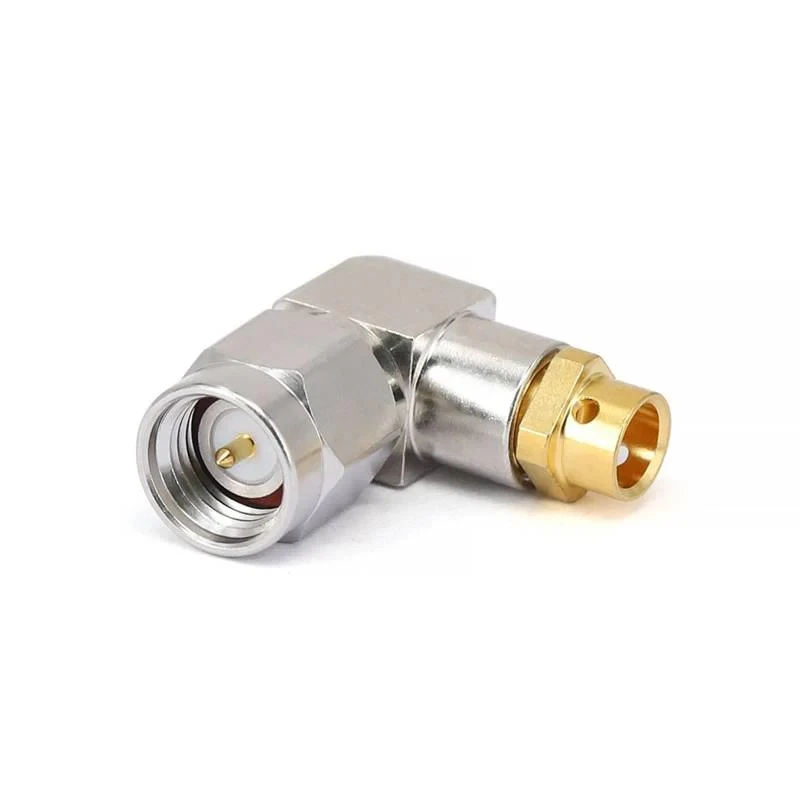

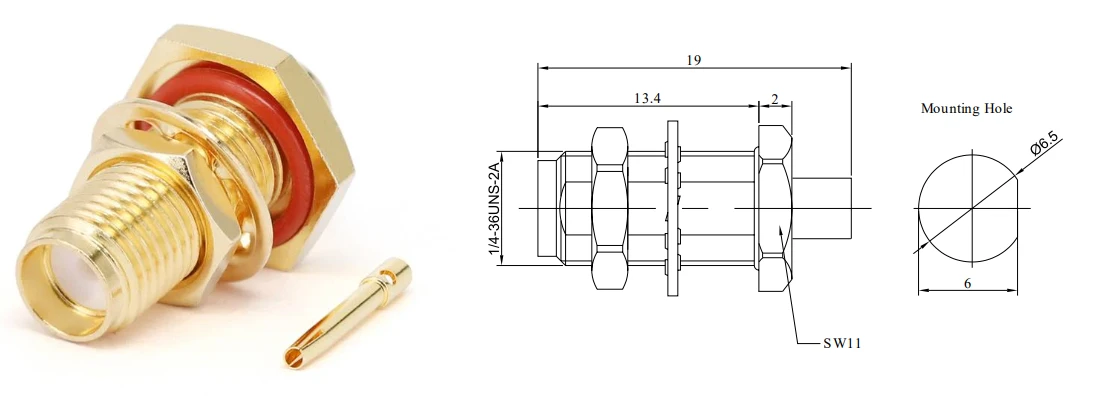

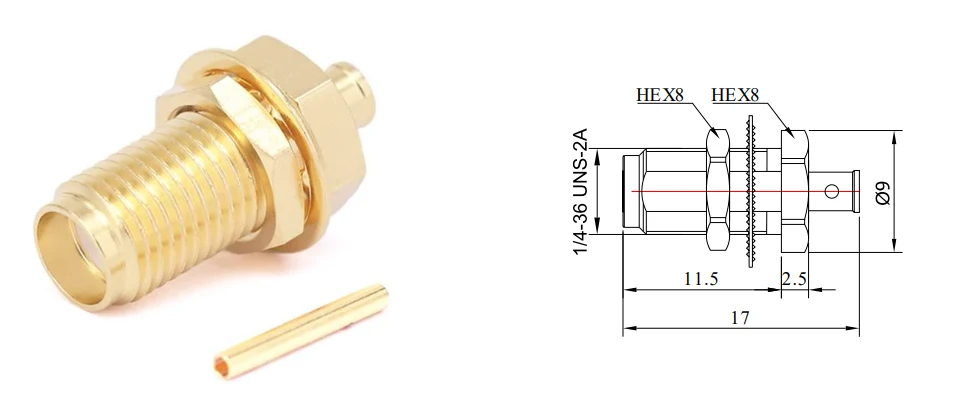

Οι συνδετήρες COAX έχουν τέσσερις τύπους μορφών σώματος, όπως ευθεία, φλάντζα 4 οπών, δεξιά γωνία, βάση διάφραγμα . Μπορούμε να επιλέξουμε προσαρμογείς με διαφορετικές δομές σύμφωνα με διαφορετικά σενάρια εφαρμογής .

Εφαρμογή προϊόντος

Αυτό το SMA, 2 . 92mm, 2 . 4mm, 1 .}}}}} { Καλώδια και . Επιπλέον, είναι απόλυτα συμβατό με τα χαμηλά καλώδια 3506, 3507 σειρές. Τα καλώδια σειράς 3506 μπορούν να διατηρήσουν εξαιρετική απόδοση σε μια ζώνη συχνοτήτων από DC έως 40GHz, και ακόμη και μέχρι 67GHz. Είτε εργάζεστε σε έργα που περιλαμβάνουν τηλεπικοινωνίες, αεροδιαστημική ή εξοπλισμό δοκιμής και μέτρησης, αυτή η υποδοχή παρέχει απρόσκοπτη ενσωμάτωση με την υπάρχουσα υποδομή καλωδίων.

Συχνές ερωτήσεις

Πώς να λύσετε το πρόβλημα των συνδέσμων κατά τη χρήση;

Δεδομένα προδιαγραφών προϊόντος

Διαμόρφωση
Τύπος σύνδεσης	SMA/2.92mm/2.4mm/1.85mm/GPO/GPPO
Σύνθετη αντίσταση	50 ohms
Πολικότητα	Πρότυπο
Μέθοδος βάσης σύνδεσης	Κανένας

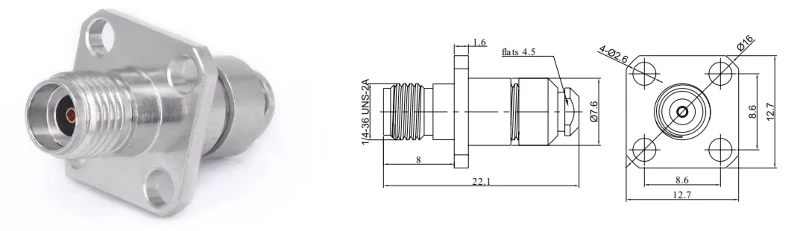

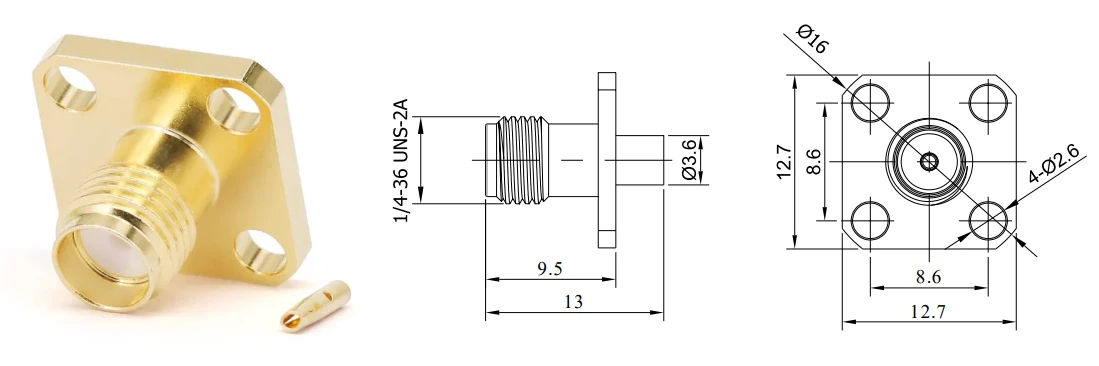

Στυλ σώματος σύνδεσης	Ευθεία/δεξιά γωνία/φλάντζα διάφραγμα/4 οπών
Πληροφορίες για τα υλικά
Κεντρική επαφή	Cube χρυσό επιμεταλλωμένο
Εξωτερική επαφή	Κύβος & ανοξείδωτο χάλυβα
Σώμα	Κύβος & ανοξείδωτο χάλυβα
Διηλεκτρικός	PEI/PTFE
Περιβαλλοντικά δεδομένα
Κλίμακα θερμοκρασίας	-55 βαθμός σε +165 βαθμό
2011/65/ΕΕ (ROHS)	Υποχωρητικός

Τύπος προϊόντος

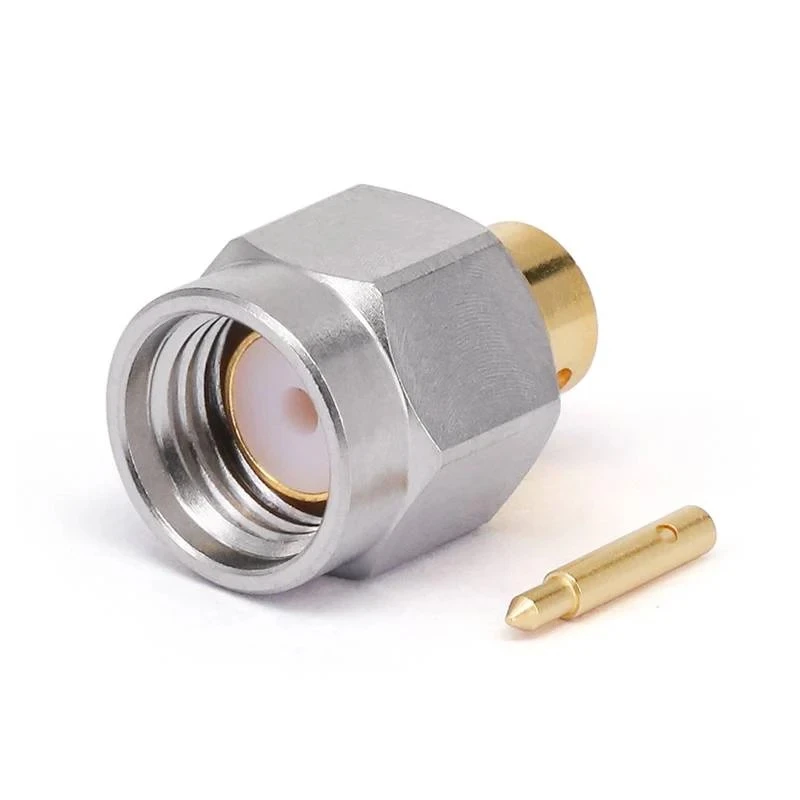

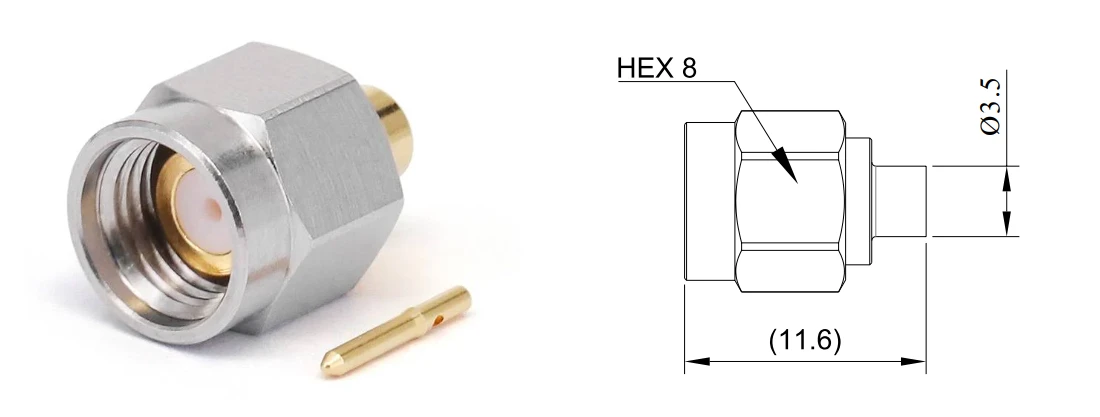

Συνδέσεις SMA COAX

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

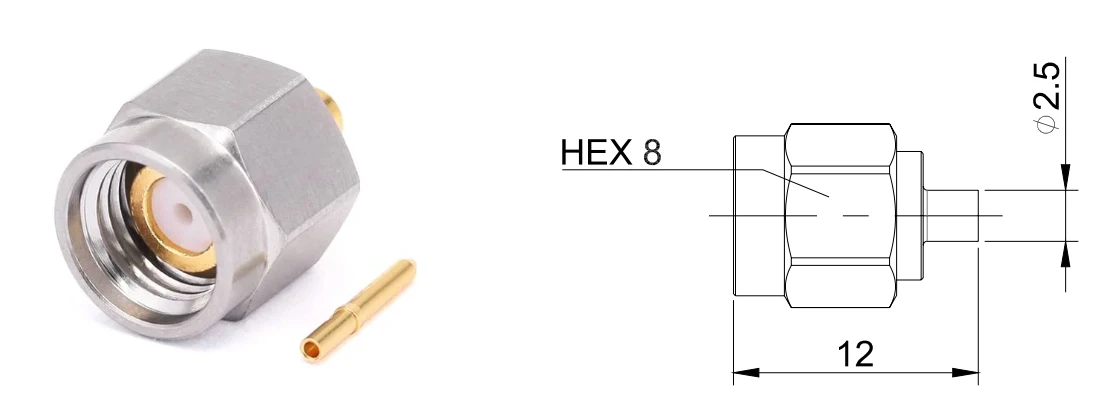

Fr 2- sma-jb3s	DC -18 GHz	.141 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2- sma-jb2s	DC -26.5 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2- sma-jb1s	DC -16.5 GHz	.047 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

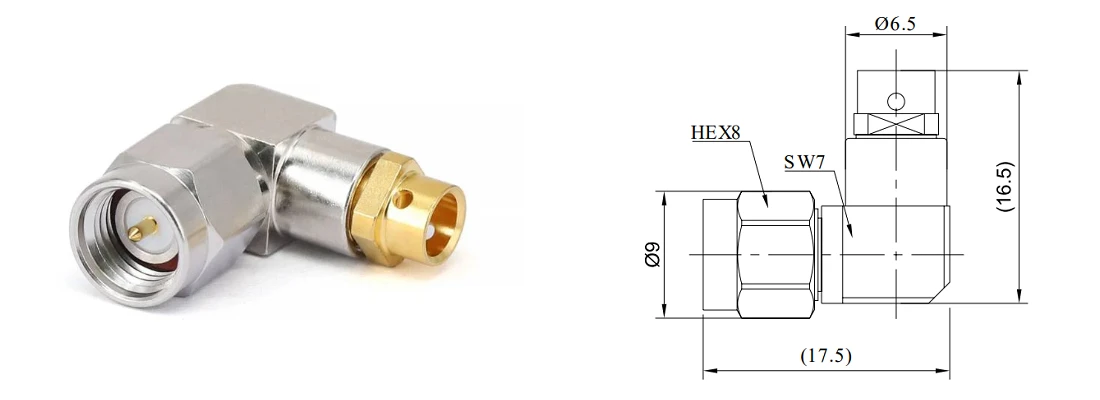

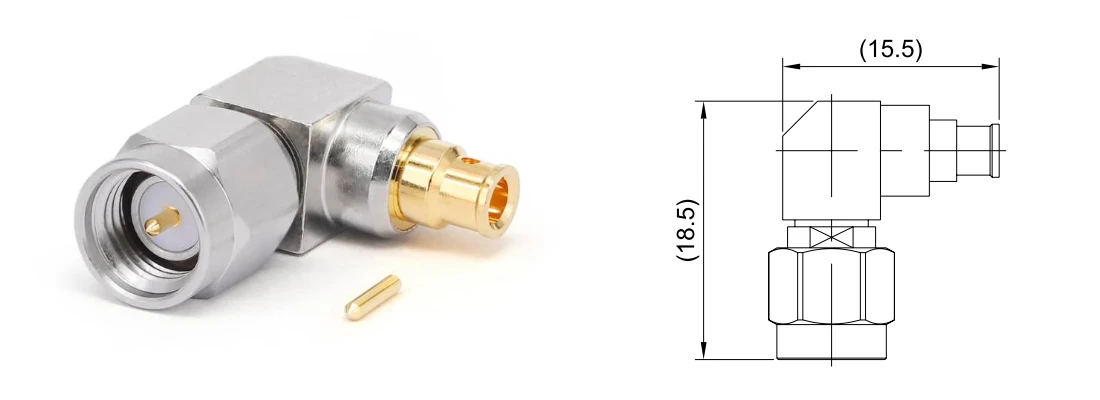

Fr 2- sma-jwb 3-2	DC -18 GHz	.141 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2- sma-jwb1s	DC -26.5 GHz	.047 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2- sma-kyb3	DC -18 GHz	.141 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2- sma-kyb1s	DC -26.5 GHz	.047 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

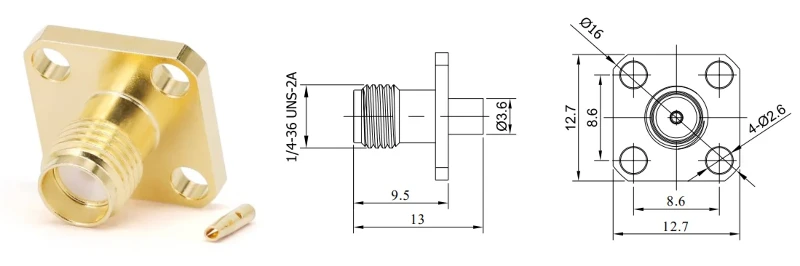

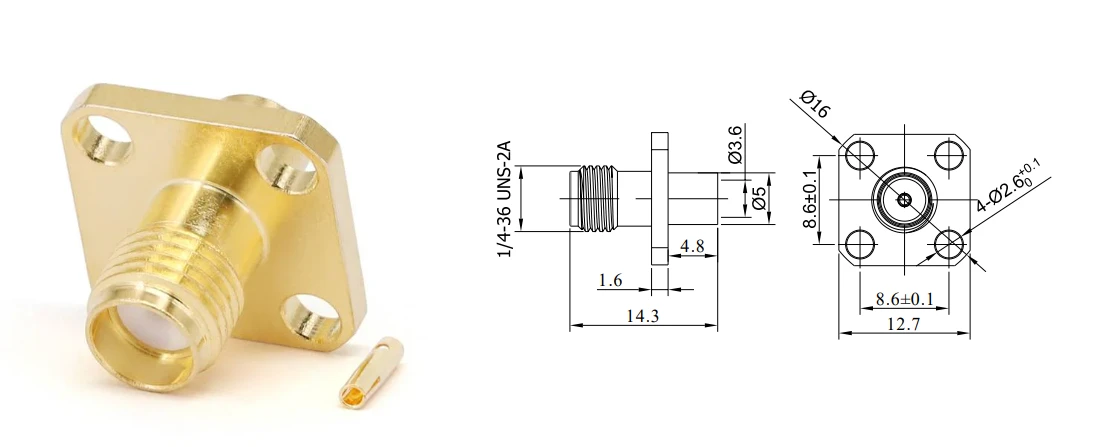

Fr 2- sma-kfb3	DC -18 GHz	.141 '' σειρά
Συνδέσεις SMA COAX

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2- sma-kfb2	DC -18 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

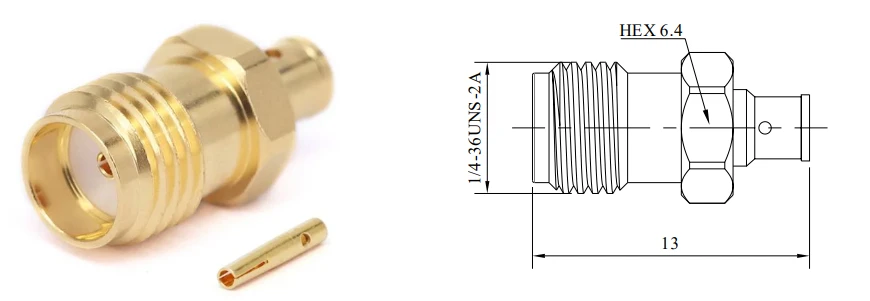

Fr 2- sma-kb3	DC -18 GHz	.141 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2- sma-kb2	DC -18 GHz	.086 '' σειρά
2,92mm Coax Connectors

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2-2.92- jb 2-1	DC -40 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

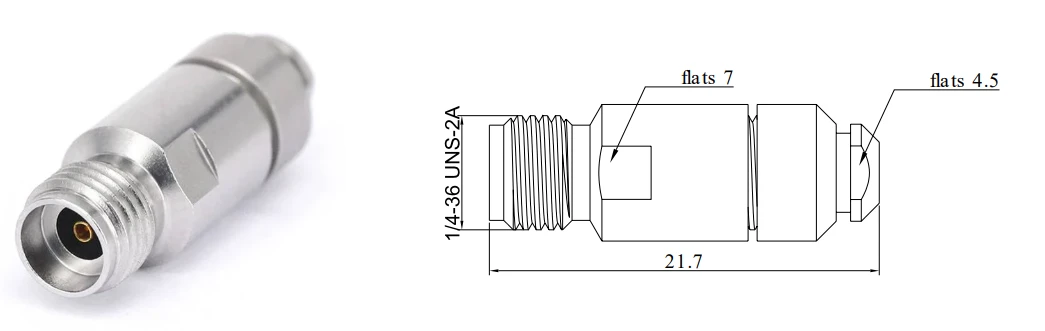

Fr 2-2.92- kb2	DC -40 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2-2.92- kfb2	DC -40 GHz	.086 '' σειρά

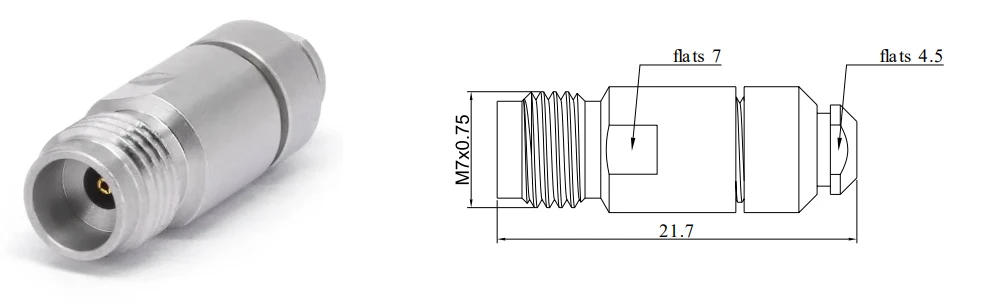

Συνδέσεις COAX 2.4mm

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2-2.4- jb 2-1	DC -50 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

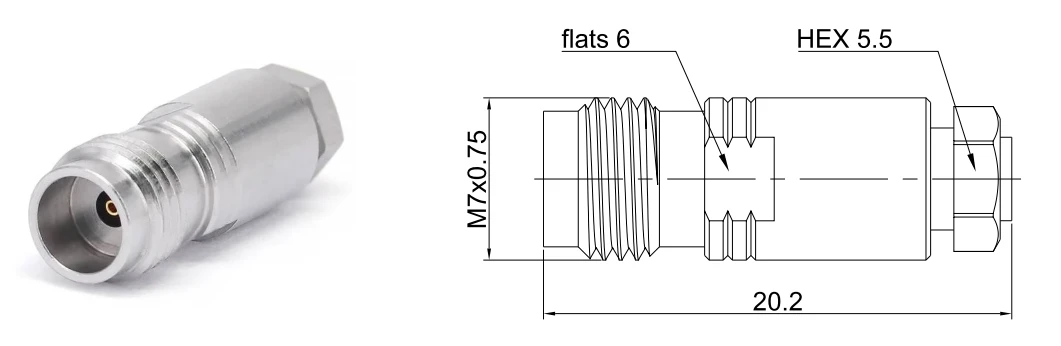

Fr 2-2.4- kb2	DC -50 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

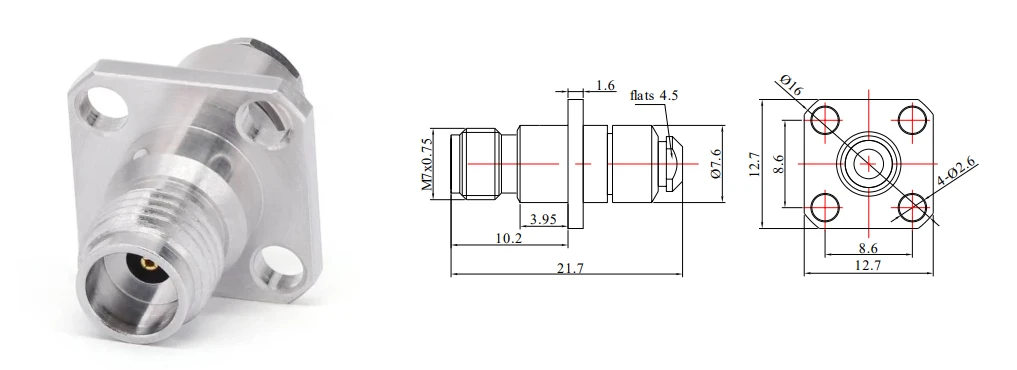

Fr 2-2.4- kfb2	DC -50 GHz	.086 '' σειρά

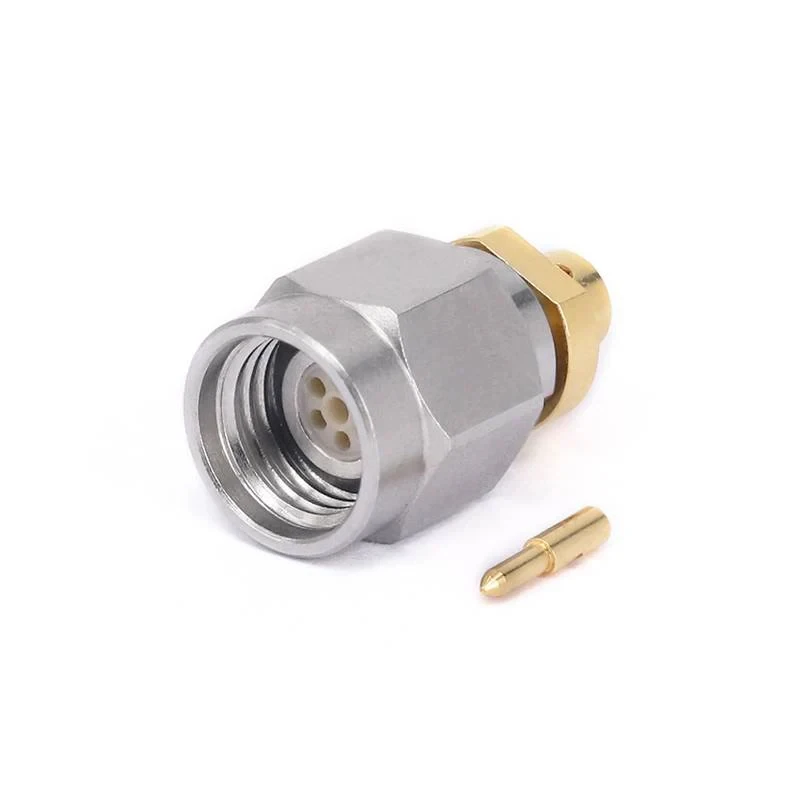

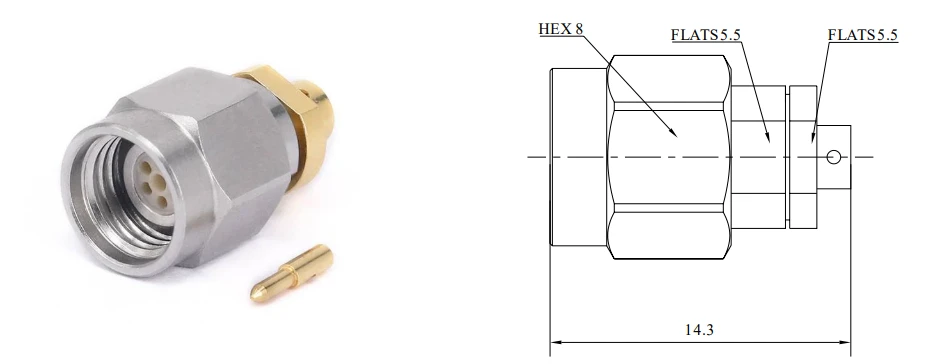

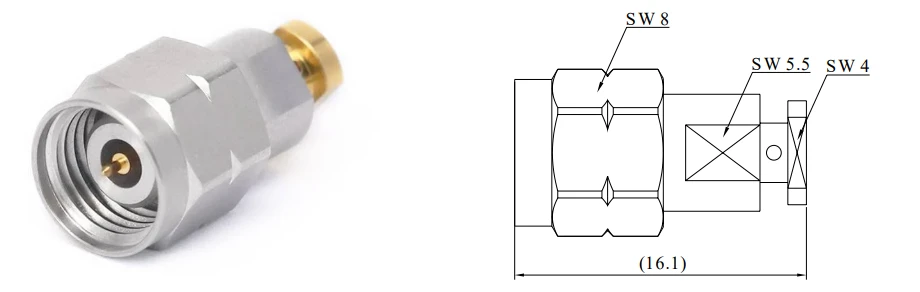

Συνδέσεις ομοαξίας 1.85mm

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

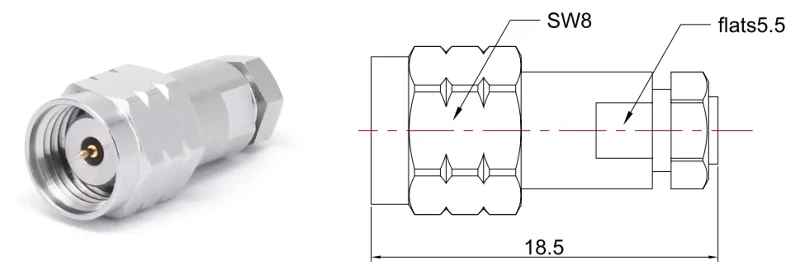

Fr 2-1.85- jb2s	DC -67 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2-1.85- kb2	DC -67 GHz	.086 '' σειρά
Συνδέσεις COAX (SMP) GPO (SMP)

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

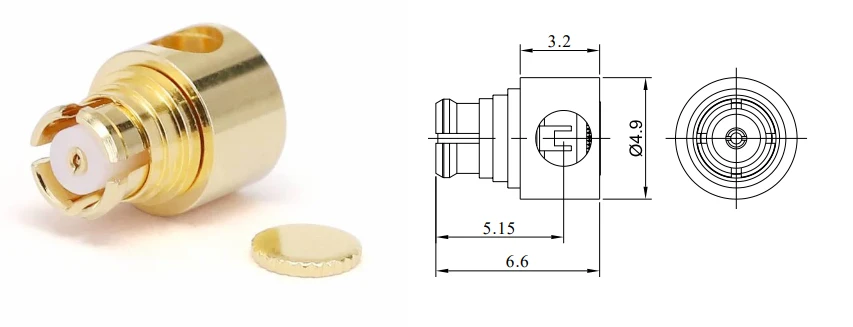

FR 2- GPO-KWB2	DC -26.5 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

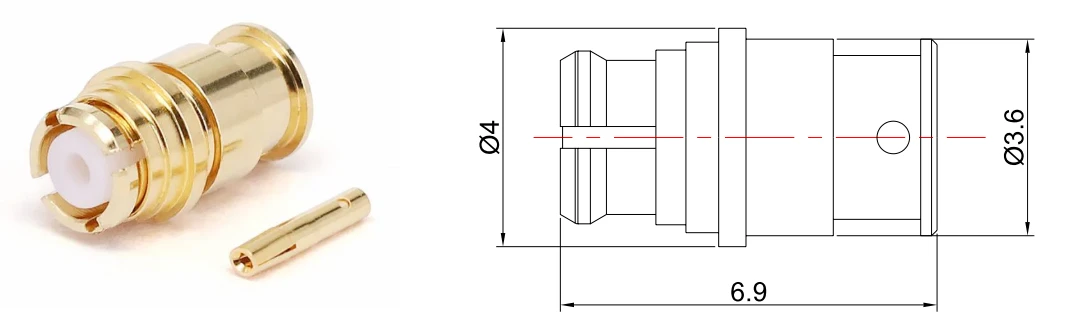

Fr 2- GPO-kb2	DC -40 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

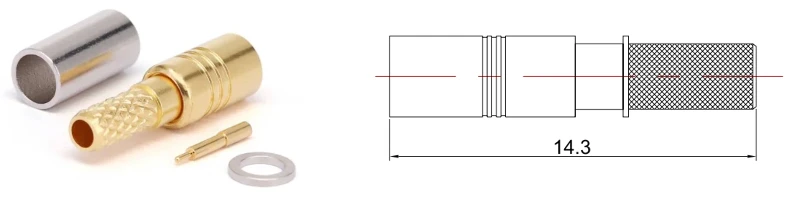

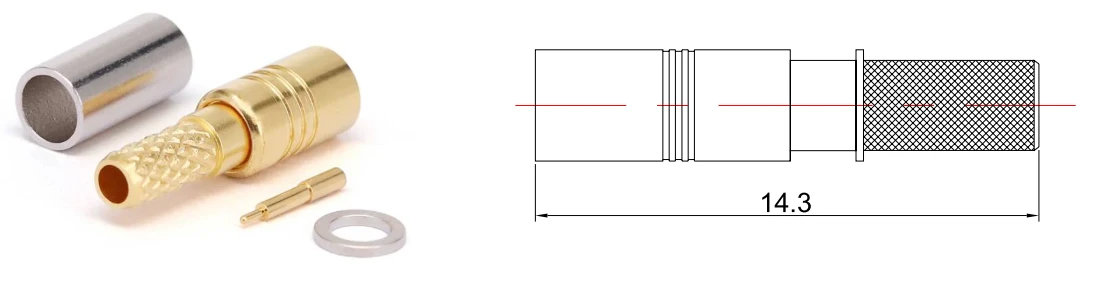

FR 2- GPO-K3	DC -3 GHz	RG316, RG316D

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

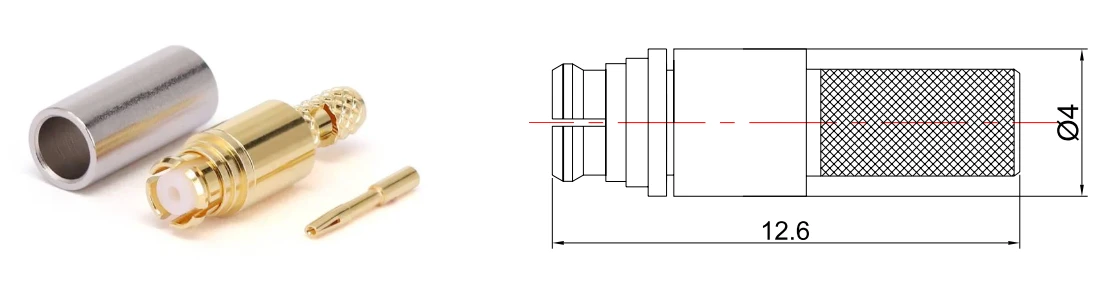

FR 2- GPO-J3	DC -3 GHz	RG316, RG316D

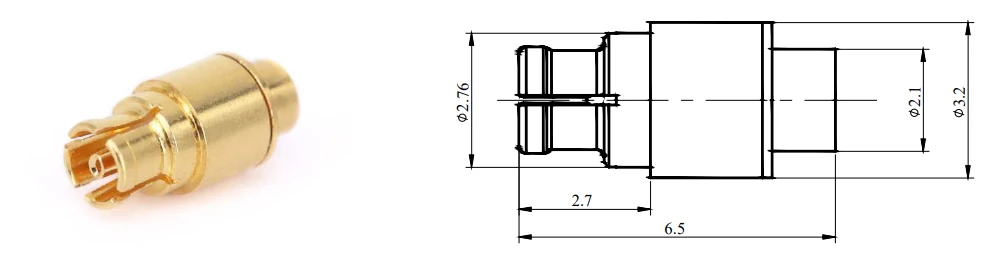

Σύνδεσμοι COAX GPPO (MINI-SMP)

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας

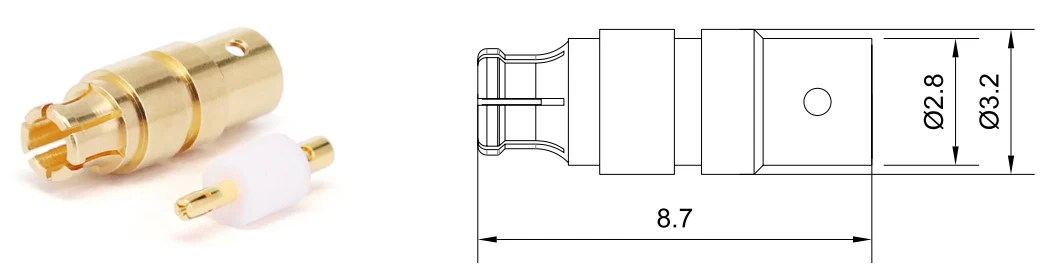

Fr 1- gppo-kb1	DC -65 GHz	.047 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2- gppo-kb 2-3	DC -65 GHz	.086 '' σειρά

Σκι	Συχνότητα	Καλώδιο αγώνα	Μέγεθος λωρίδας
Fr 2- gppo-kwb2	DC -50 GHz	.086 '' σειρά
