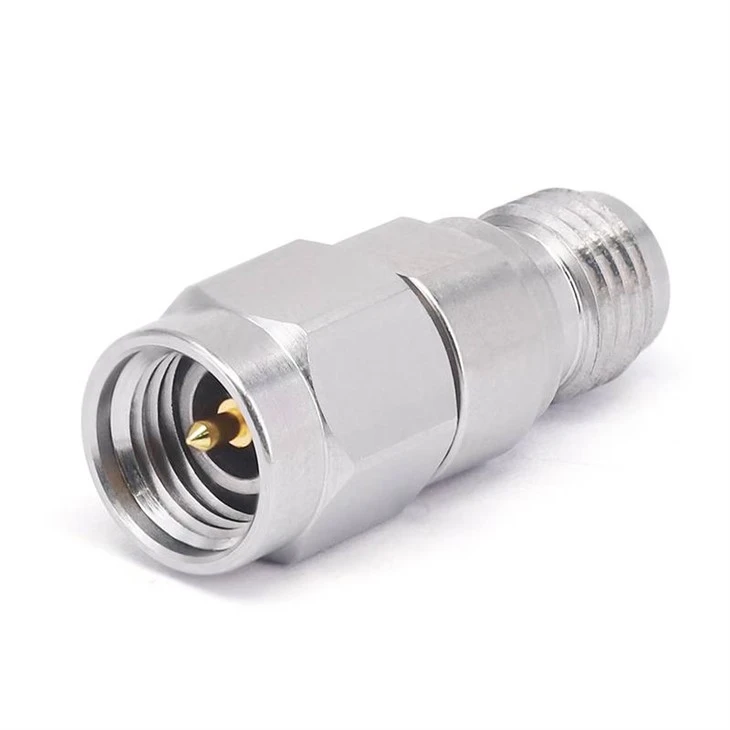

2.92mm to 3.5mm Precise Adaptor DC to 26.5GHz 1
2.92mm to 3.5mm Precise Adaptor DC to 26.5GHz 2
2.92mm to 3.5mm Precise Adaptor DC to 26.5GHz 3
2.92mm to 3.5mm Precise Adaptor DC to 26.5GHz 4
Προσαρμογέας 2.92mm
Το 2 . 92mm ακριβής προσαρμογέας DC έως 40GHz είναι ένας ομοαξονικός προσαρμογέας υψηλής απόδοσης που διαδραματίζει κρίσιμο ρόλο σε διάφορες εφαρμογές RF . Η απώλεια εισαγωγής είναι τυπικά μικρότερο από ή ίσο με 0,05xSQRT (F {{5} GHz), που σημαίνει ότι το σήμα Deadrescess είναι ελάχιστο. Αναλογία μόνιμου κύματος (VSWR) 1,15
Περιγραφή
Εισαγωγή προϊόντος
Το 2 . 92mm ακριβής προσαρμογέας DC έως 40GHz είναι ένας ομοαξονικός προσαρμογέας υψηλής απόδοσης που διαδραματίζει κρίσιμο ρόλο σε διάφορες εφαρμογές RF . Η απώλεια εισαγωγής είναι τυπικά μικρότερο από ή ίσο με 0,05xSQRT (F {{5} GHz), που σημαίνει ότι το σήμα Deadrescess είναι ελάχιστο. Αναλογία μόνιμου κύματος (VSWR) 1,15
Στυλ σώματος προϊόντος
Το 2 . 92mm Precise Adapter έχει τέσσερις τύπους μορφών σώματος, όπως ευθεία, φλάντζα 4 οπών, δεξιά γωνία, βάση διάφραγμα. Μπορούμε να επιλέξουμε προσαρμογείς με διαφορετικές δομές σύμφωνα με διαφορετικά σενάρια εφαρμογής
Συνήθως 2 . 92mm Ο ακριβής προσαρμογέας αποτελείται από ένα αρσενικό και θηλυκό σύνδεσμο . Ο αρσενικός σύνδεσμος έχει έναν κεντρικό αγωγό που μοιάζει με πείρο, ενώ ο θηλυκός σύνδεσμος έχει αντίστοιχη υποδοχή για να λάβει τον αρσενικό PIN ..
Εφαρμογή προϊόντος
Ο προσαρμογέας RF 2 . 92mm είναι μια σημαντική συσκευή στο πεδίο RF και μικροκυμάτων, με την εξαιρετική απόδοση και το ευρύ φάσμα εφαρμογών, συμβάλλοντας σημαντικά στην ανάπτυξη των σύγχρονων τεχνολογιών επικοινωνίας και ανίχνευσης.
Συχνές ερωτήσεις
Δεδομένα προδιαγραφών προϊόντος
|
Διαμόρφωση |
|
|
Τύπος σύνδεσης 1 |
2,92 χιλιοστά |
|
Σύνδεσμος 1 σύνθετη αντίσταση |
50 ohms |
|
Σύνδεσμος 1 πολικότητα |
Πρότυπο |
|
Τύπος σύνδεσης 2 |
1.85mm/2.4mm/GPO/GPPO/2.92mm/3.5mm/SMA |
|
Σύνθετος σύνδεσμος 2 |
50 ohms |
|
Σύνδεσμος 2 πολικότητα |
Πρότυπο |
|
Μέθοδος βάσης σύνδεσης |
Κανένας |
|
Στυλ σώματος προσαρμογέα |
Ευθεία/δεξιά γωνία/φλάντζα διάφραγμα/4 οπών |
|
Πληροφορίες για τα υλικά |
|
|
Κεντρική επαφή |
Cube χρυσό επιμεταλλωμένο |
|
Εξωτερική επαφή |
Κύβος & ανοξείδωτο χάλυβα |
|
Σώμα |
Κύβος & ανοξείδωτο χάλυβα |
|
Διηλεκτρικός |
PEI/PTFE |
|
Περιβαλλοντικά δεδομένα |
|
|
Κλίμακα θερμοκρασίας |
-55 βαθμός σε +165 βαθμό |
|
2011/65/ΕΕ (ROHS) |
Υποχωρητικός |
Τύπος προϊόντος
|
Προσαρμογέας RF 2.92mm |
|||||
|
Σκι |
Σχέδιο |
Συχνότητα |
VSWR |
Τύπος περιγραφή |
|
|

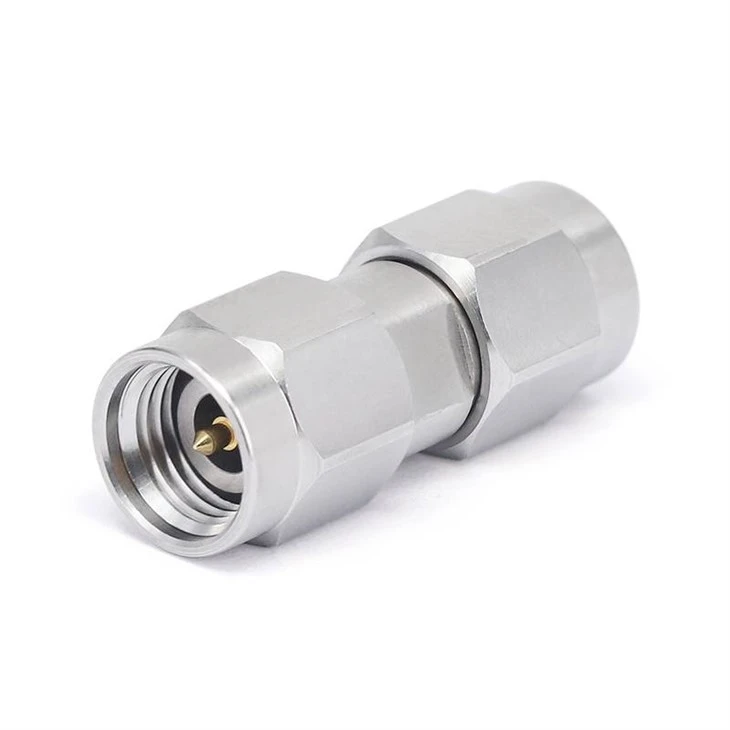

Fr 1-2.92- jjs |
|
|
DC -40 GHz |
1.20 |
2,92mm αρσενικό σε 2,92 χιλιοστά αρσενικό |
|

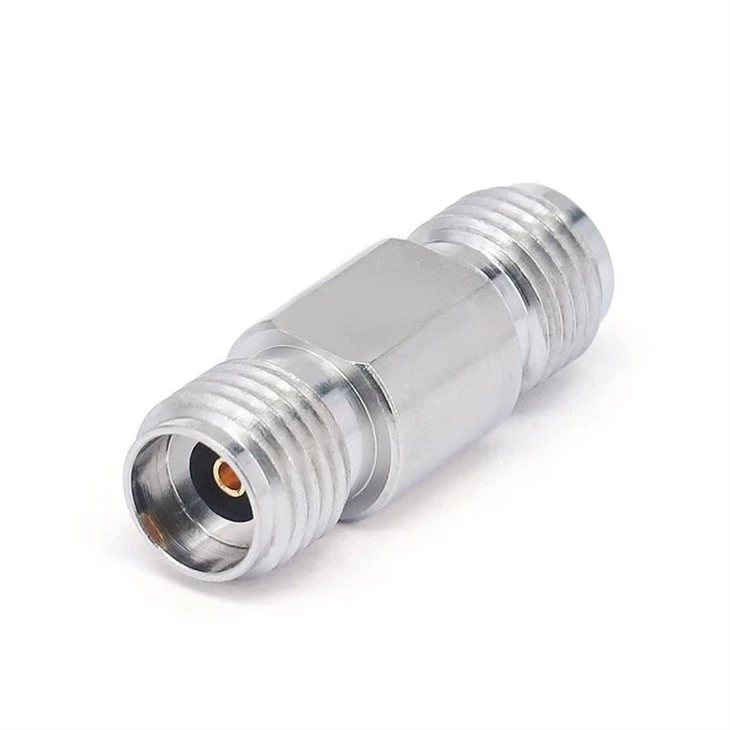

Fr 1-2.92- kks |
|
|
DC -40 GHz |
1.20 |
2,92mm θηλυκό σε θηλυκό 2,92mm |
|

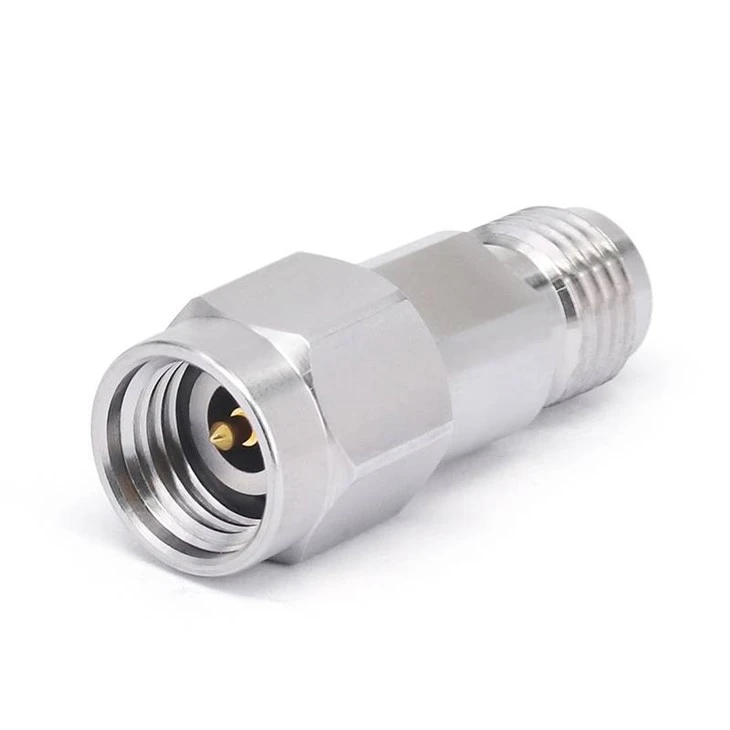

Fr 1-2.92- jks |
|
|
DC -40 GHz |
1.20 |
2,92 χιλιοστά αρσενικά έως 2,92 χιλιοστά θηλυκό |
|

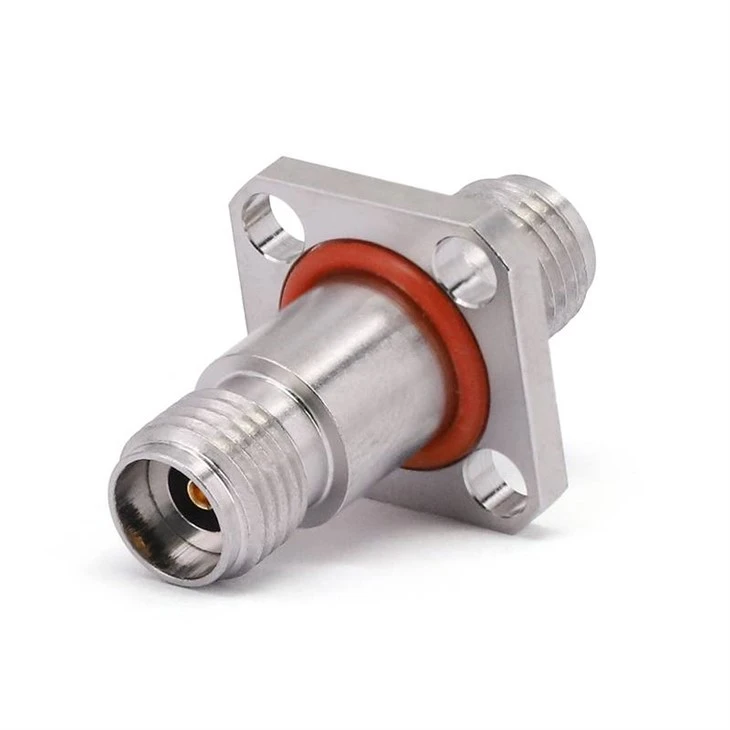

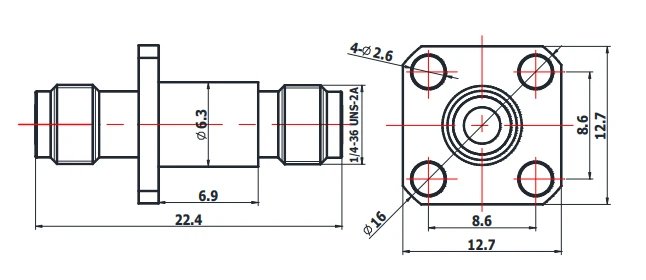

Fr 1-2.92- kfkg |
|
|
DC -40 GHz |
1.20 |

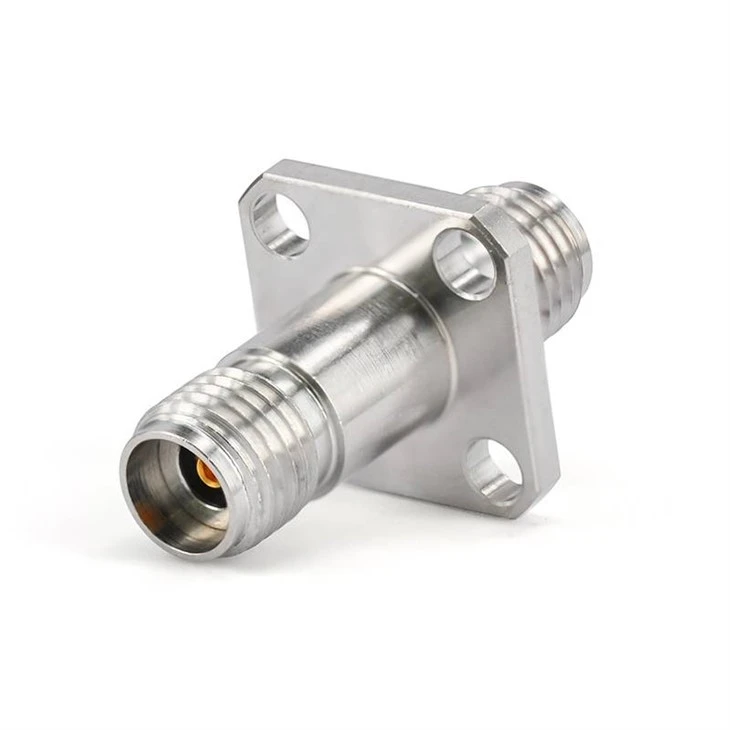

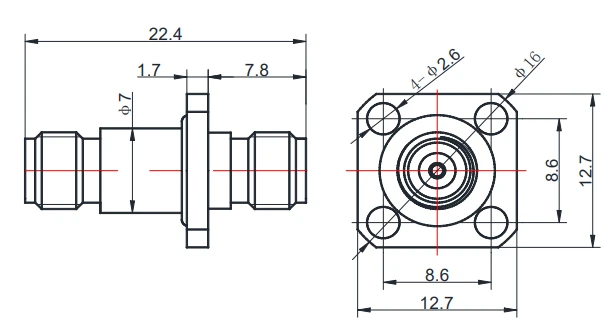

2,92 χιλιοστά θηλυκά έως 2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών |
|
Fr 1-2.92- kfkg 1- m |
|
|
DC -40 GHz |
1.20 |
2,92 χιλιοστά θηλυκά έως 2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών |
|

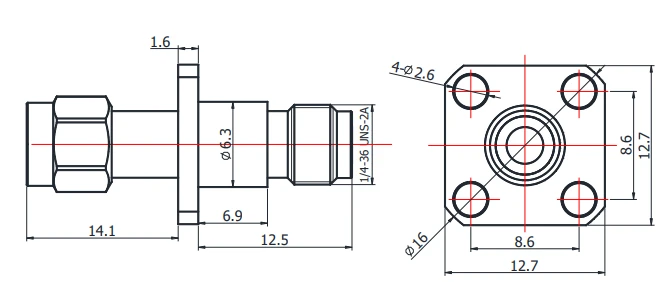

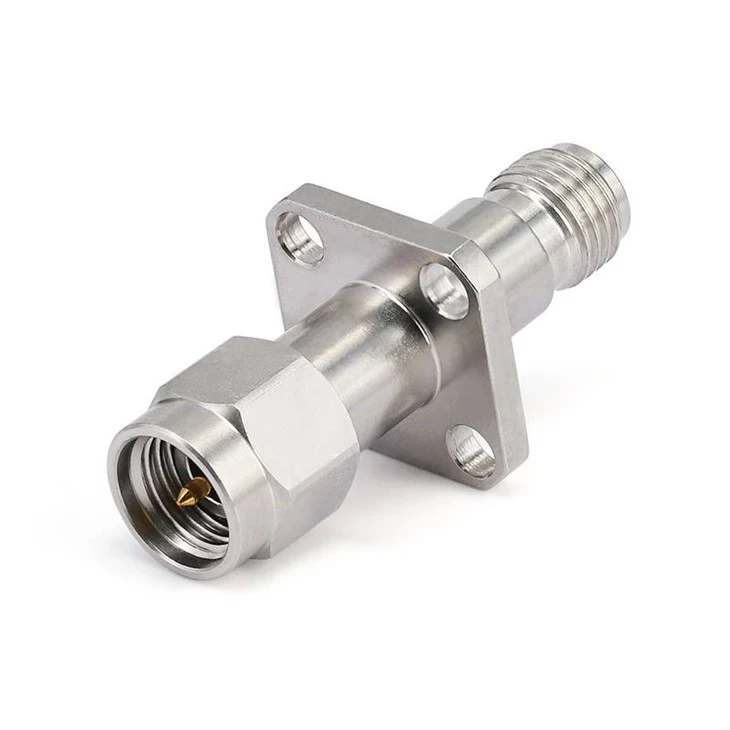

Fr 1-2.92- jfks |
|
|
DC -40 GHz |
1.20 |
2,92 χιλιοστά αρσενικά σε 2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών |
|
Fr 1-2.92- kykg |
|
|
DC -40 GHz |
1.20 |

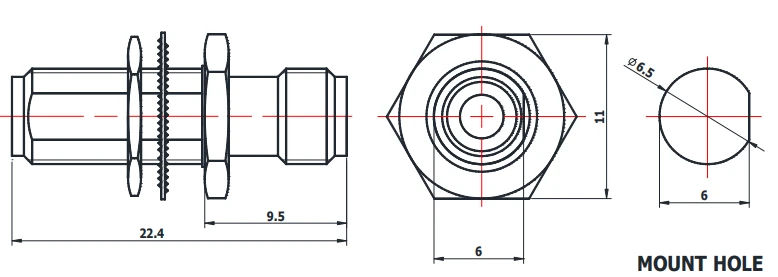

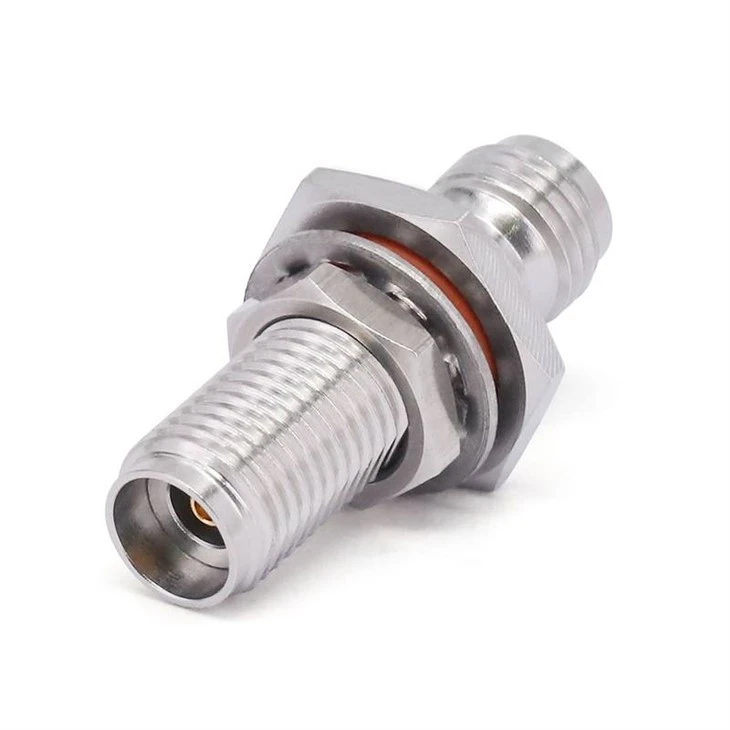

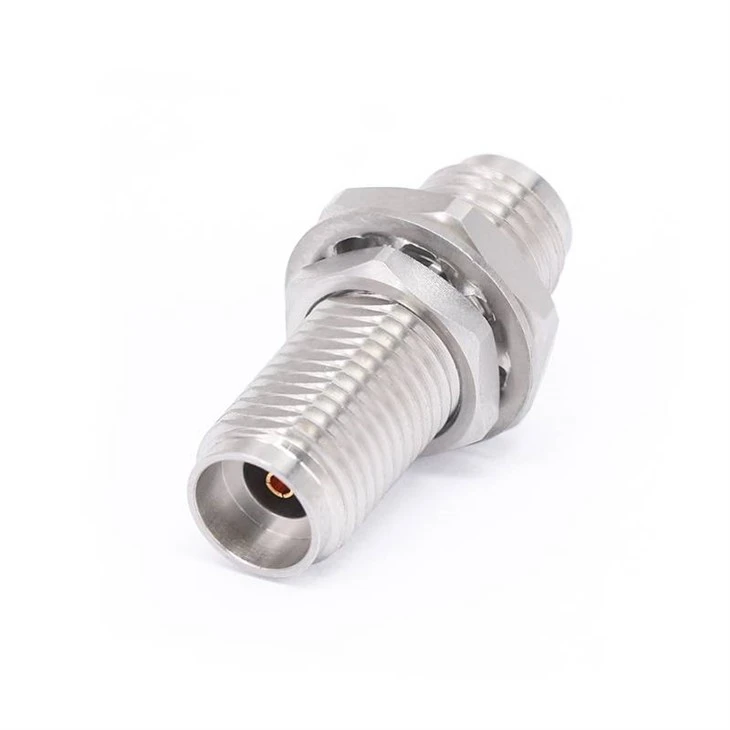

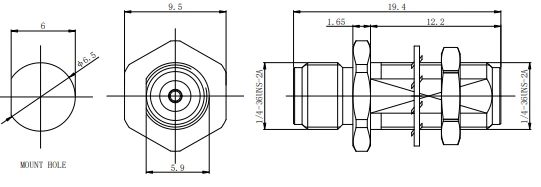

2.92mm θηλυκό σε θηλυκό 2,92 χιλιοστά με βάση διάφραγμα |
|
Fr 1-2.92- kykg -1 |
|
|
DC -40 GHz |
1.20 |
2.92mm θηλυκό σε θηλυκό 2,92 χιλιοστά με βάση διάφραγμα |
|
Fr 1-2.92- jwks |
|
|
DC -40 GHz |
1.20 |

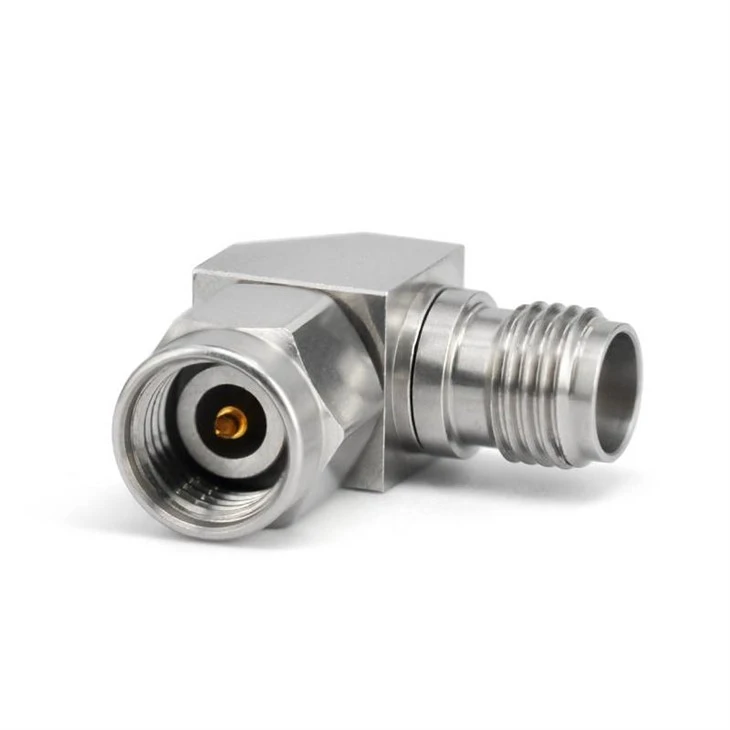

2,92 χιλιοστά αρσενικά έως 2,92 χιλιοστά με δεξιά γωνία |
|

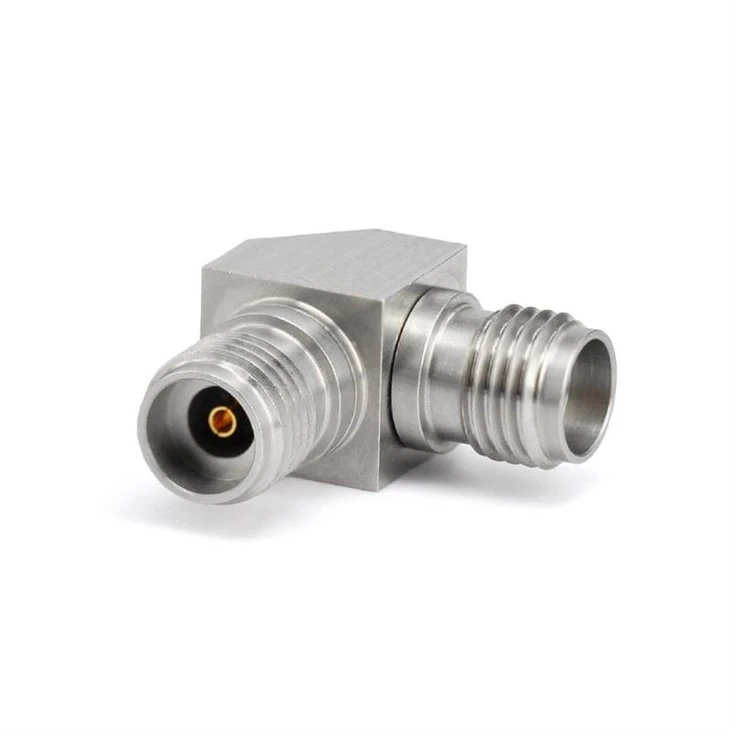

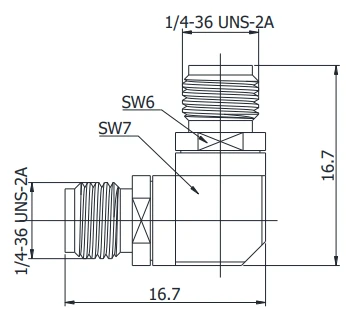

Fr 1-2.92- kwks |
|
|
DC -40 GHz |
1.20 |
2,92 χιλιοστά θηλυκά έως 2,92 χιλιοστά με δεξιά γωνία |
|

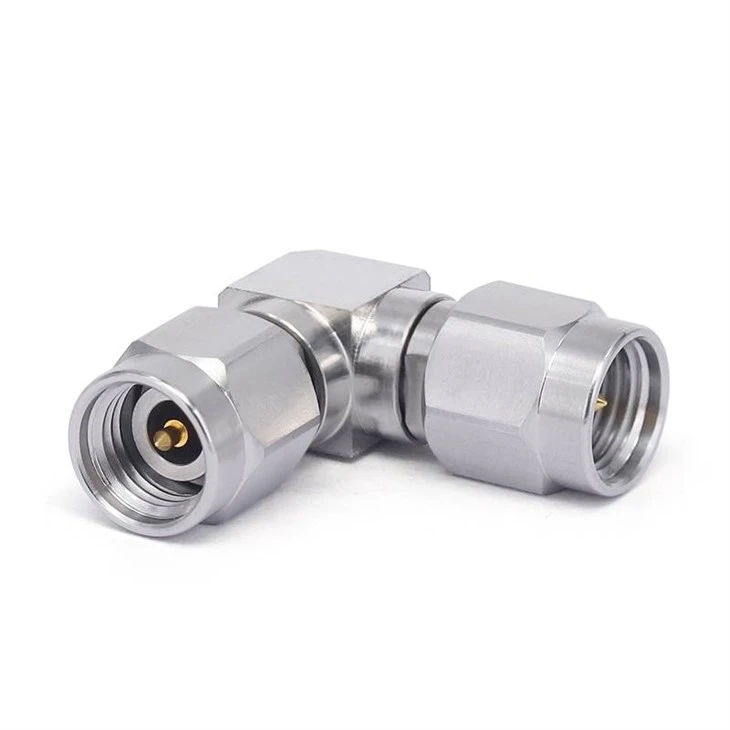

Fr 1-2.92- jwjs |
|
|
DC -40 GHz |
1.20 |
2,92mm αρσενικό σε 2,92 χιλιοστά αρσενικό με ορθή γωνία |
|
1,85mm έως 2,92mm προσαρμογέας RF |
|||||
|
Σκι |
Σχέδιο |
Συχνότητα |
VSWR |
Τύπος περιγραφή |
|
|
Fr 1-2.92/1.85- jjs |
|
|
DC -40 GHz |
1.20 |
2,92 χιλιοστά αρσενικά σε 1,85 χιλιοστά αρσενικό |
|
Fr 1-2.92/1.85- kks |
|
|
DC -40 GHz |
1.20 |
2,92 χιλιοστά θηλυκά σε 1,85 χιλιοστά θηλυκό |
|
Fr 1-2.92/1.85- jks |
|
|
DC -40 GHz |
1.20 |
2,92mm αρσενικό σε 1,85 χιλιοστά θηλυκό |
|
Fr 1-2.92/1.85- kjs |
|
|
DC -40 GHz |
1.20 |
2,92mm θηλυκό σε αρσενικό 1,85 mm |
|
Προσαρμογέας RF 2.92mm έως 2.4mm |
|||||
|
Σκι |
Σχέδιο |
Συχνότητα |
VSWR |
Τύπος περιγραφή |
|
|
Fr 1-2.92/2.4- jjs |
|
|
DC -40 GHz |
1.15 |
2,92mm αρσενικό σε 2,4 χιλιοστά αρσενικό |
|
Fr 1-2.92/2.4- kks |
|
|
DC -40 GHz |
1.15 |
2,92 χιλιοστά θηλυκά έως 2,4 χιλιοστά θηλυκό |
|
Fr 1-2.92/2.4- jks |
|
|
DC -40 GHz |
1.15 |
2,92 χιλιοστά αρσενικά έως 2,4 χιλιοστά θηλυκό |
|
Fr 1-2.92/2.4- kjs |
|
|
DC -40 GHz |
1.15 |
2,92mm θηλυκό σε 2,4 χιλιοστά αρσενικό |
|
Fr 1-2.92/2.4- jwjs |
|
|
DC -40 GHz |
1.15 |
2,92mm αρσενικό σε 2,4 χιλιοστά αρσενικό με ορθή γωνία |
|
3,5 mm έως 2,92mm προσαρμογέας RF |
|||||
|
Σκι |
Σχέδιο |
Συχνότητα |
VSWR |
Τύπος περιγραφή |
|
|

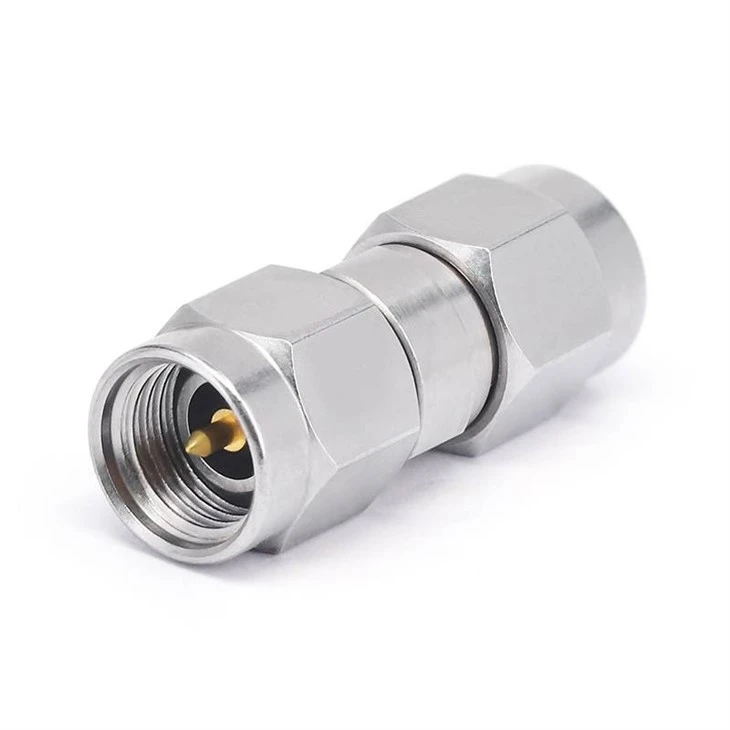

Fr 1-3.5/2.92- jjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 χιλιοστά αρσενικά σε 2,92 χιλιοστά αρσενικό |
|

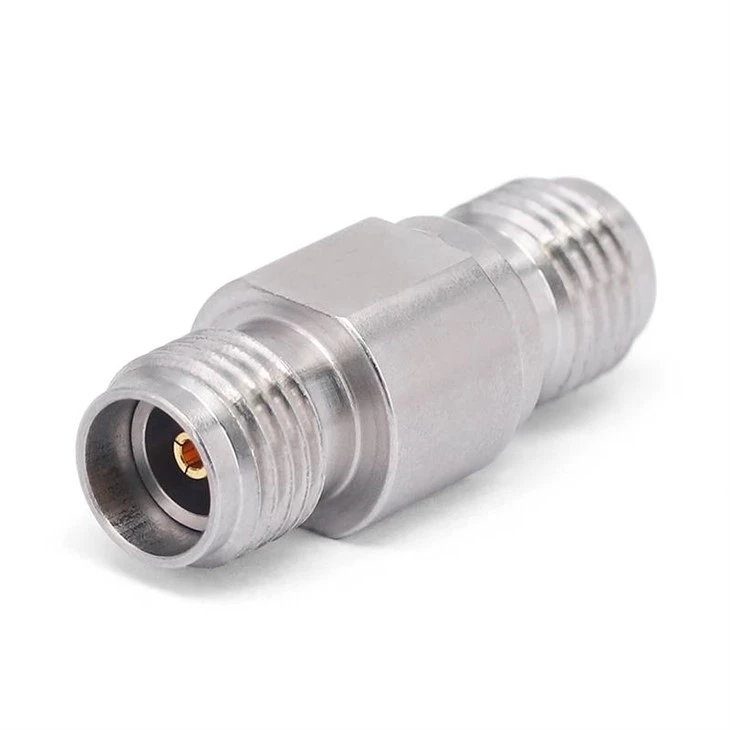

Fr 1-3.5/2.92- kks |
|
|
DC -26.5 GHz |
1.15 |
3,5 χιλιοστά θηλυκά έως 2,92 χιλιοστά θηλυκό |
|

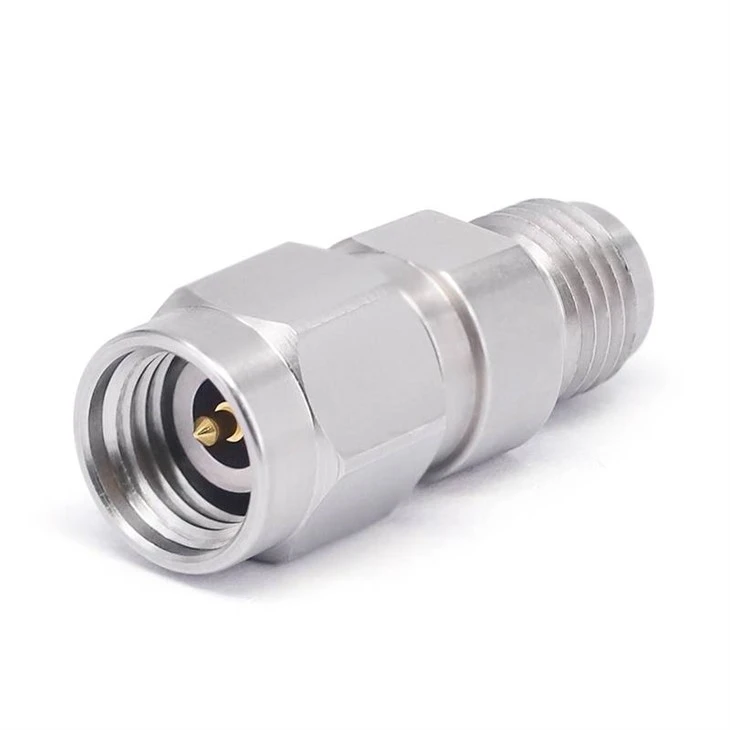

Fr 1-3.5/2.92- jks |
|
|
DC -26.5 GHz |
1.15 |
3,5 χιλιοστά αρσενικό σε 2,92 χιλιοστά θηλυκό |
|
Fr 1-3.5/2.92- kjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 χιλιοστά σε 2,92 χιλιοστά αρσενικό |
|
2,92mm σε προσαρμογέα RF (SMP) GPO (SMP) |
|||||
|
Σκι |
Σχέδιο |
Συχνότητα |
VSWR |
Τύπος περιγραφή |
|
|
Fr 1-2.92/gpo-jj |
|
|
DC -40 GHz |
1.25 |
2,92mm αρσενικό σε GPO (SMP) αρσενικό |
|
Fr 1-2.92/gpo-kk |
|
|
DC -40 GHz |
1.25 |
2,92mm θηλυκό σε θηλυκό GPO (SMP) |
|
Fr 1-2.92/gpo-jk |
|
|
DC -40 GHz |
1.25 |
2.92mm αρσενικό σε GPO (SMP) θηλυκό |
|
Fr 1-2.92/gpo-kj |
|
|
DC -40 GHz |
1.25 |
2.92mm θηλυκό σε GPO (SMP) αρσενικό |
|
Fr 1-2.92/gpo-kfks-a |
|
|
DC -40 GHz |
1.35 |
2.92mm θηλυκό σε GPO (SMP) θηλυκό προσαρμογέα με φλάντζα 2 οπών |
|
2,92mm σε προσαρμογέα RF 2,92mm σε GPPO (Mini SMP) |
|||||
|
Σκι |
Σχέδιο |
Συχνότητα |
VSWR |
Τύπος περιγραφή |
|
|
Fr 1-2.92/gppo-jj |
|
|
DC -40 GHz |
1.25 |
2,92mm αρσενικό σε GPPO (Mini-SMP) αρσενικό |
|
Fr 1-2.92/gppo-kk |
|
|
DC -40 GHz |
1.25 |
2,92 χιλιοστά θηλυκά σε GPPO (μίνι-SMP) θηλυκό |
|
Fr 1-2.92/gppo-jk |
|
|
DC -40 GHz |
1.25 |
2,92 χιλιοστά αρσενικά σε GPPO (μίνι-SMP) θηλυκό |
|
Fr 1-2.92/gppo-kj |
|
|
DC -40 GHz |
1.25 |
2.92mm Γυναίκα σε GPPO (Mini-SMP) αρσενικό |
|
Προσαρμογέας RF 2.92mm σε G3PO (SMPS) |
|||||
|
Σκι |
Σχέδιο |
Συχνότητα |
VSWR |
Τύπος περιγραφή |
|
|
Fr 1-2.92/g3po-jj |
|
|
DC -40 GHz |
1.30 |
2,92mm αρσενικό σε G3PO (SMPS) αρσενικό |
|
Fr 1-2.92/g3po-kk |
|
|
DC -40 GHz |
1.30 |
2.92mm Γυναίκα έως G3PO (SMPS) Γυναίκα |
|
Fr 1-2.92/g3po-kj |
|
|
DC -40 GHz |
1.30 |
2.92mm Γυναίκα έως G3PO (SMPS) αρσενικό |
|
Fr 1-2.92/g3po-jk |
|
|
DC -40 GHz |
1.30 |
2,92mm αρσενικό σε G3PO (SMPS) θηλυκό |
|
2,92mm έως N RF προσαρμογέας |
|||||
|
Σκι |
Σχέδιο |
Συχνότητα |
VSWR |
Τύπος περιγραφή |
|
|
Fr 1-2.92/n-jjs |
|
|
DC -18 GHz |
1.09 |
N αρσενικό σε 2,92 χιλιοστά αρσενικό |
|
Fr 1-2.92/n-kks |
|
|
DC -18 GHz |
1.09 |
N Γυναίκα έως 2,92 χιλιοστά θηλυκό |
|
Fr 1-2.92/n-kjs |
|
|
DC -18 GHz |
1.09 |
N αρσενικό έως 2,92 χιλιοστά θηλυκό |
|
Fr 1-2.92/n-jks |
|
|
DC -18 GHz |
1.09 |
N Γυναίκα σε 2,92 χιλιοστά αρσενικό |
|
2,92mm στον προσαρμογέα SMA RF |
|||||
|
Σκι |
Σχέδιο |
Συχνότητα |
VSWR |
Τύπος περιγραφή |
|
|

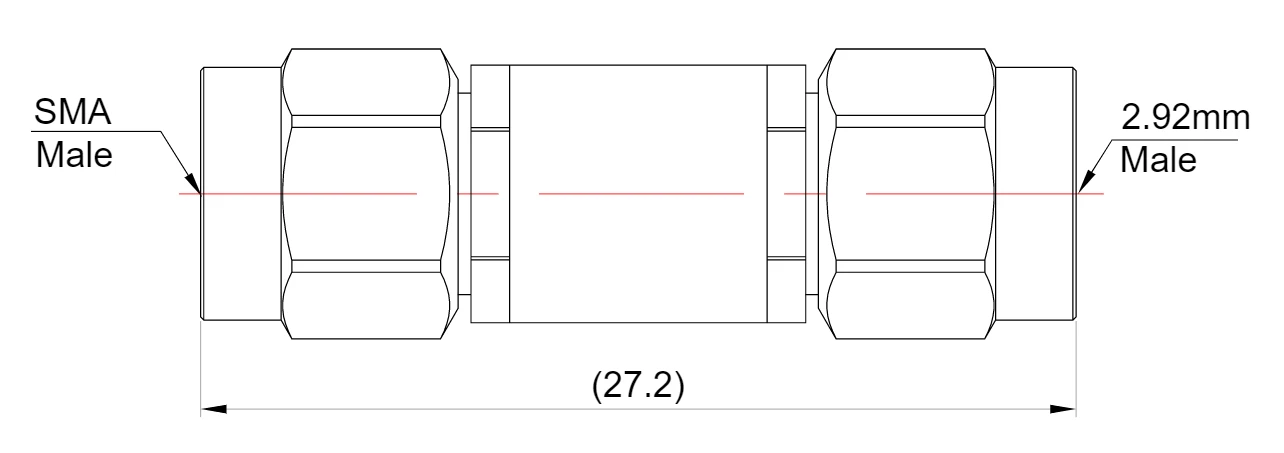

Fr 1- sma/2.92- jjs-a |
|
|
DC -18 GHz |
1.15 |
SMA αρσενικό σε 2,92 χιλιοστά αρσενικό |
|
Fr 1- sma/2.92- kks-a |
|
|
DC -18 GHz |
1.15 |

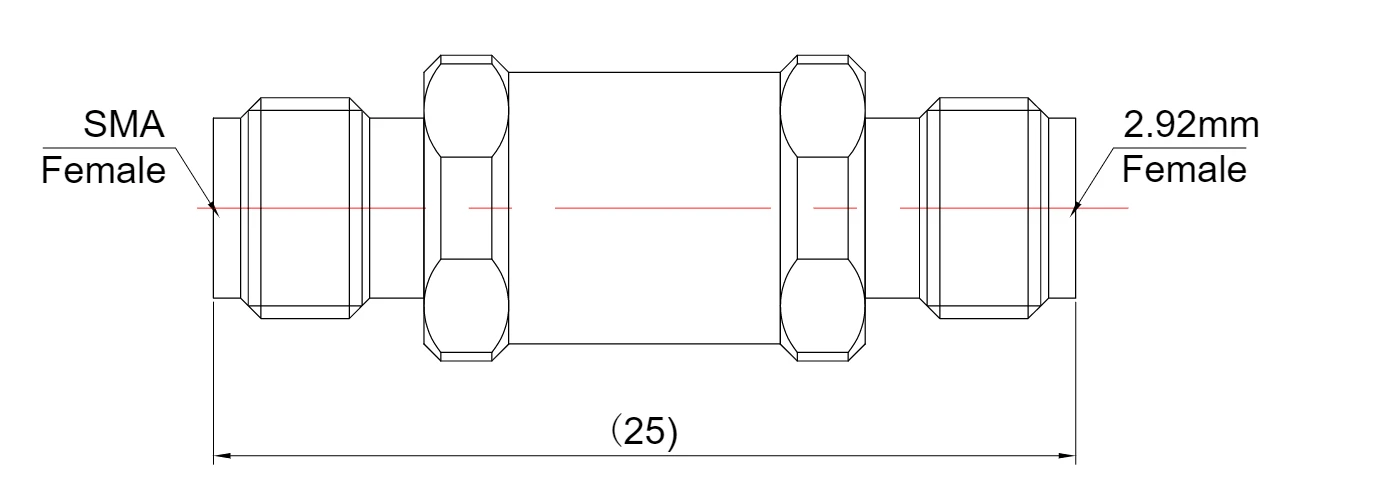

SMA θηλυκό έως 2,92 χιλιοστά θηλυκό |
|
Fr 1- sma/2.92- kjs-a |
|
|
DC -18 GHz |
1.15 |
SMA θηλυκό σε 2,92 χιλιοστά αρσενικό |
|

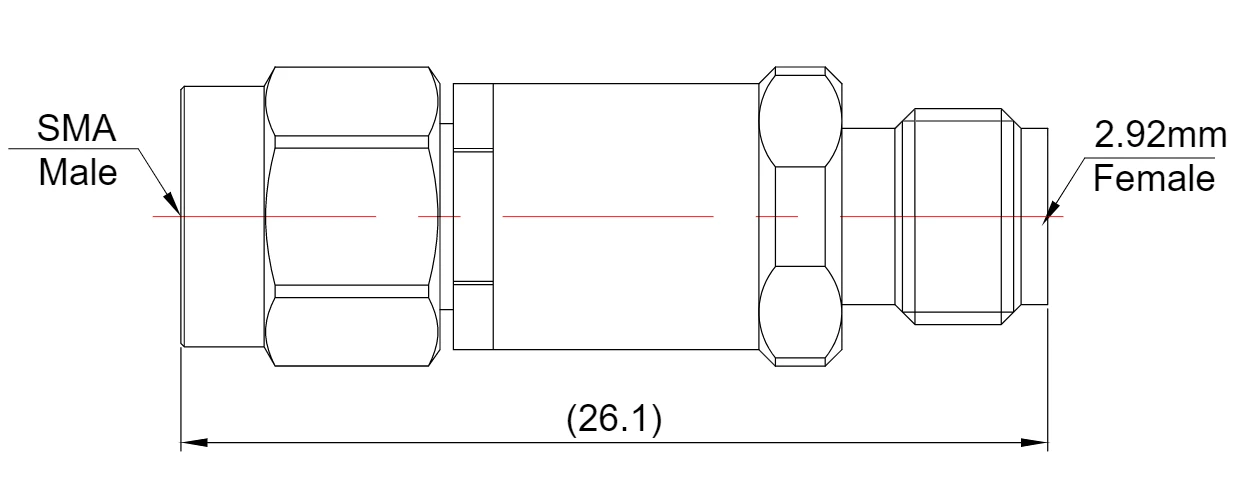

Fr 1- sma/2.92- jks-a |
|
|
DC -18 GHz |
1.15 |
SMA αρσενικό έως 2,92 χιλιοστά θηλυκό |
