Προσαρμογέας 3,5 χιλιοστών

Ο προσαρμογέας RF 3,5mm χαρακτηρίζεται γενικά από μια συμπαγή δομή. Η εξωτερική διάμετρος του συνδετήρα είναι συνήθως περίπου 3,5mm, η οποία έχει σχεδιαστεί για να είναι μικρή και ελαφριά, καθιστώντας την κατάλληλη για χρήση σε εφαρμογές όπου ο χώρος είναι περιορισμένος. Για παράδειγμα, σε ορισμένες μικροσκοπικές συσκευές επικοινωνίας ή συγκροτήματα κυκλωμάτων υψηλής πυκνότητας, ο σύνδεσμος 3,5mm μπορεί εύκολα να ενσωματωθεί χωρίς να πάρει υπερβολικό χώρο.

Αποστολή ερώτησής

Περιγραφή

Εισαγωγή προϊόντος

Επιπλέον, υπάρχουν επίσης διαφορετικές μορφές διεπαφών θύρας, όπως ευθείες συνδέσμους και συνδετήρες δεξιάς γωνίας. Οι συνδετήρες δεξιάς γωνίας είναι πιο βολικοί για καταστάσεις όπου ο χώρος είναι περιορισμένος και η σύνδεση πρέπει να γίνει σε ορθή γωνία. Για παράδειγμα, σε μια σύνθετη διάταξη πλακέτας κυκλώματος, μπορούν να χρησιμοποιηθούν συνδέσμους 3,5 mm δεξιάς γωνίας

Τεχνικά δεδομένα προϊόντος

Οι συσκευές προσαρμογέα RF 3,5mm έχουν γενικά χαμηλό VSWR. Ένα χαμηλό VSWR μπορεί να μειώσει αποτελεσματικά τον προβληματισμό του σήματος και να βελτιώσει την αποτελεσματικότητα της μετάδοσης του σήματος. Σε πρακτικές εφαρμογές, μπορεί να επιτευχθεί τιμή VSWR μικρότερη από 1,15, γεγονός που βοηθά στην εξασφάλιση ότι το σήμα μεταδίδεται ομαλά μεταξύ διαφορετικών εξαρτημάτων χωρίς να προκαλεί υπερβολική αντανάκλαση και παρεμβολές.

Συχνές ερωτήσεις

1. Ποιο είναι το MOQ σας;

Α: Εάν έχουμε τα προϊόντα σε απόθεμα, δεν θα είναι MOQ. Εάν πρέπει να παράγουμε, μπορούμε να συζητήσουμε το MOQ σύμφωνα με την ακριβή κατάσταση του πελάτη.

2. Πόσο καιρό είναι ο χρόνος παράδοσης;

Α: Ο γενικός χρόνος παράδοσης είναι 15-30 ημέρες μετά τη λήψη της επιβεβαίωσης της παραγγελίας σας. Anther, αν έχουμε τα αγαθά σε απόθεμα, θα πάρει μόνο 1-2 ημέρες.

Δεδομένα προδιαγραφών προϊόντος

Διαμόρφωση
Τύπος σύνδεσης 1	3,5 χιλιοστά
Σύνδεσμος 1 αντίσταση	50 ohms
Σύνδεσμος 1 πολικότητα	Πρότυπο
Τύπος σύνδεσης 2	2.4mm\/2.92mm\/3.5mm\/n
Σύνθετος σύνδεσμος 2	50 ohms
Σύνδεσμος 2 πολικότητα	Πρότυπο
Μέθοδος βάσης σύνδεσης	Κανένας
Στυλ σώματος προσαρμογέα	Ευθεία φλάντζα
Πληροφορίες για τα υλικά
Κεντρική επαφή	Cube χρυσό επιμεταλλωμένο
Εξωτερική επαφή	Από ανοξείδωτο χάλυβα
Σώμα	Από ανοξείδωτο χάλυβα
Διηλεκτρικός	Πρεσβύτερος
Περιβαλλοντικά δεδομένα
Κλίμακα θερμοκρασίας	-55 βαθμός σε +165 βαθμό
2011\/65\/ΕΕ (ROHS)	Υποχωρητικός

Τύπος προϊόντος

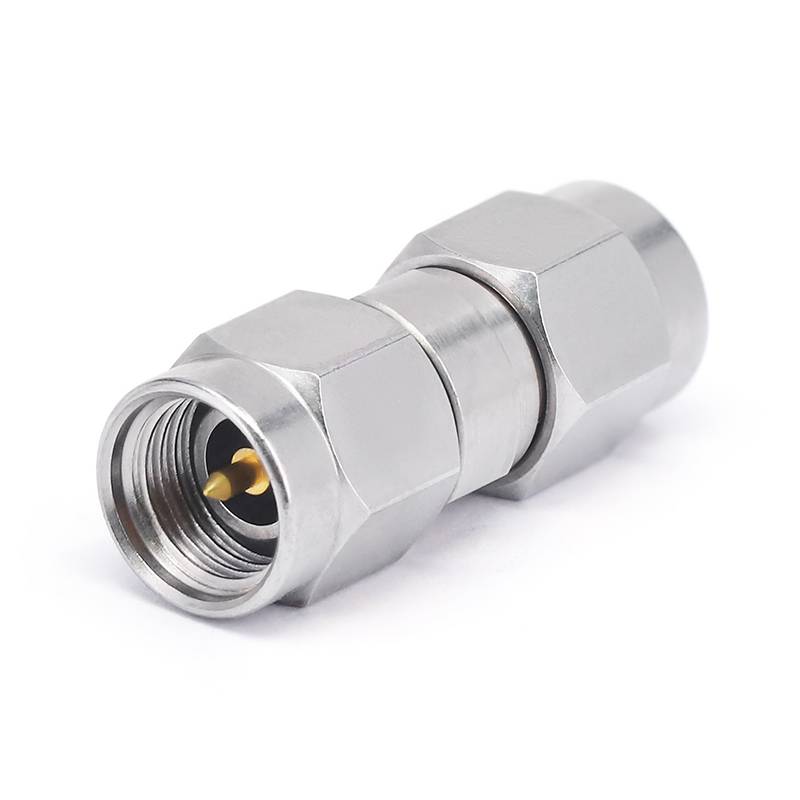

Προσαρμογέας RF 3.5mm
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1-3. 5- jjs		DC -33 GHz	1.15	3,5 χιλιοστά αρσενικά σε 3,5 χιλιοστά αρσενικό
Fr 1-3. 5- kks		DC -33 GHz	1.15	3,5 χιλιοστά θηλυκά έως 3,5 χιλιοστά θηλυκό
Fr 1-3. 5- jks		DC -33 GHz	1.15	3,5 χιλιοστά αρσενικά σε 3,5 χιλιοστά θηλυκό
3,5 mm έως 2,4mm προσαρμογέας RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1-3. 5\/2. 4- jjs		DC -26. 5GHz	1.15	3,5 χιλιοστά αρσενικά σε 2,4 χιλιοστά αρσενικό
Fr 1-3. 5\/2. 4- kks		DC -26. 5GHz	1.15	3,5 χιλιοστά θηλυκά έως 2,4 χιλιοστά θηλυκά
Fr 1-3. 5\/2. 4- jks		DC -26. 5GHz	1.15	3,5 χιλιοστά αρσενικά έως 2,4 χιλιοστά θηλυκό
Fr 1-3. 5\/2. 4- kjs		DC -26. 5GHz	1.15	3,5 χιλιοστά σε 2,4 χιλιοστά αρσενικό

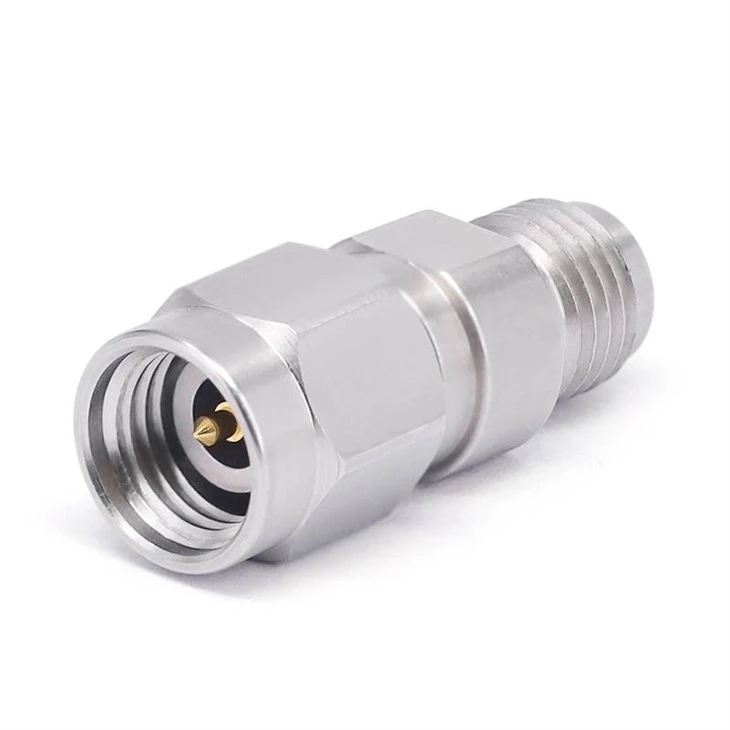

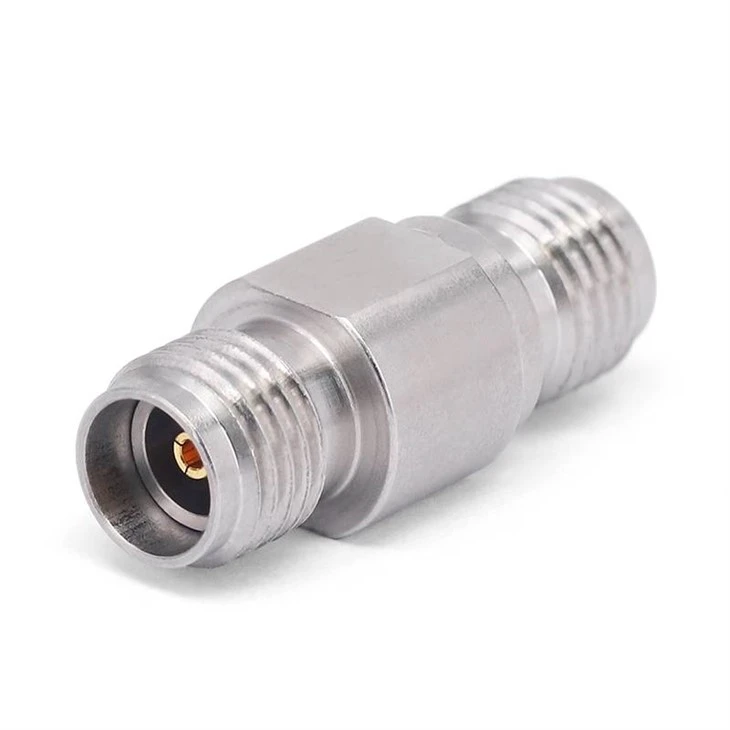

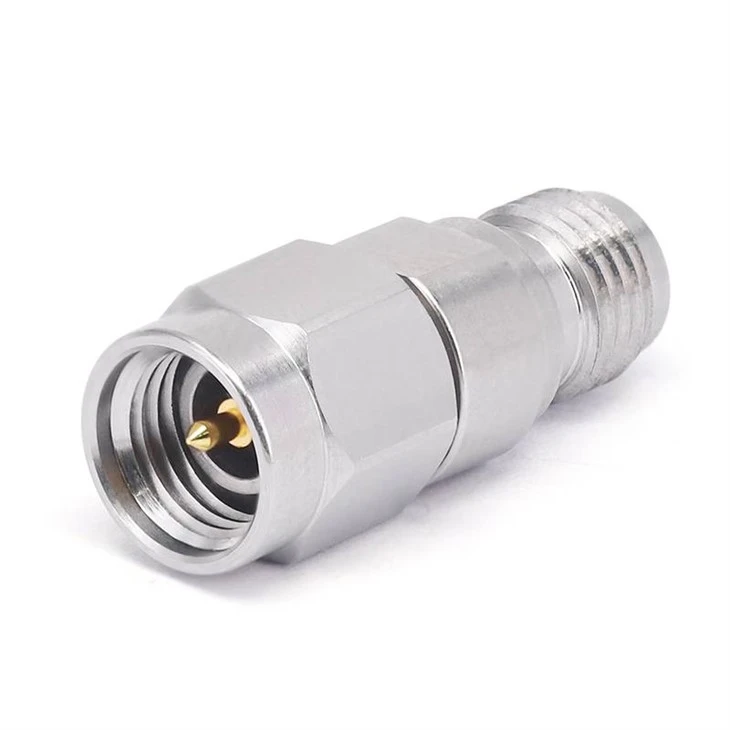

3,5 χιλιοστά έως 2,92 χιλιοστάΠροσαρμογέας RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1-3. 5\/2. 92- jjs		DC -26. 5GHz	1.15	3,5 χιλιοστά αρσενικά σε 2,92 χιλιοστά αρσενικό
Fr 1-3. 5\/2. 92- kks		DC -26. 5GHz	1.15	3,5 χιλιοστά θηλυκά έως 2,92 χιλιοστά θηλυκό
Fr 1-3. 5\/2. 92- jks		DC -26. 5GHz	1.15	3,5 χιλιοστά αρσενικό σε 2,92 χιλιοστά θηλυκό
Fr 1-3. 5\/2. 92- kjs		DC -26. 5GHz	1.15	3,5 χιλιοστά σε 2,92 χιλιοστά αρσενικό
3,5 χιλιοστά σε προσαρμογέας RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1- n\/3. 5- jjs		DC -18 GHz	1.15	N αρσενικό σε 3,5 χιλιοστά αρσενικό
Fr 1- n\/3. 5- kks		DC -18 GHz	1.15	N Γυναίκα έως 3,5 χιλιοστά θηλυκό
Fr 1- n\/3. 5- jks		DC -18 GHz	1.15	N αρσενικό σε 3,5 χιλιοστά θηλυκό
Fr 1- n\/3. 5- kjs		DC -18 GHz	1.15	N Γυναίκα σε 3,5 χιλιοστά αρσενικό
