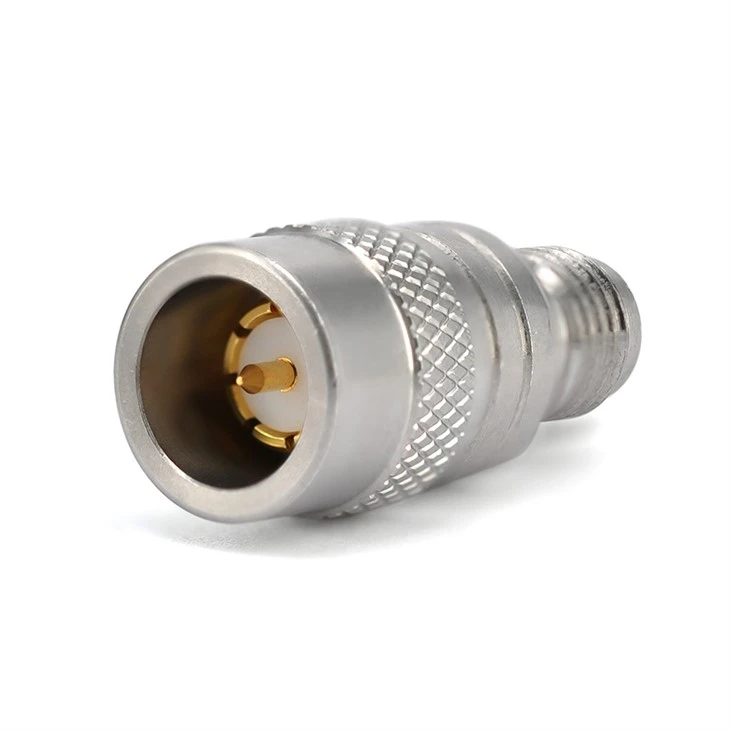

Προσαρμογέας SMA

Οι ομοαξονικοί προσαρμογείς RF της σειράς SMA είναι το ευρύτερο εύρος εφαρμογών και η μεγαλύτερη ποικιλία μεταξύ όλων των σειράς προσαρμογέα . υπάρχουν περίπου εκατοντάδες προαιρετικοί τύποι . Η μέγιστη συχνότητα λειτουργίας μπορεί να φτάσει μέχρι και 26 . 5 GHz {7} μεταξύ αυτών, έχουν σχεδιαστεί και αναπτυγμένα και αναπτυγμένα σύμφωνα με τα προϊόντα των διαφόρων συχνοτήτων,

Αποστολή ερώτησής

Περιγραφή

Εισαγωγή προϊόντος

Υλικό προϊόντος

Ο εξωτερικός αγωγός του σώματος του συνδετήρα SMA είναι συνήθως κατασκευασμένος από μεταλλικά υλικά όπως ορείχαλκος ή ανοξείδωτος χάλυβα . παίζει έναν κρίσιμο ρόλο στην παρασκευή και τη μετάδοση σήματος . Η κυλινδρική δομή του περιβάλλει τον εσωτερικό αγωγό και το διηλεκτρικό, παρέχοντας μια χαμηλή διαδρομή για το ρεύμα της απόσυρσης και την ακρίβεια του σήματος και της ακρίβειας του σήματος του σήματος του σήματος του σήματος του σήματος μετάδοση .

Στυλ σώματος προϊόντος

Οι σύνδεσμοι SMA διατίθενται σε διάφορες μορφές σώματος, συμπεριλαμβανομένου του ευθεία τύπου, του δεξιού τύπου γωνίας, του 4- της στήριξης της φλάντζας οπών, του τύπου βούλου και της αεροστεγούς κενού διαφυγώματος τύπου .

Συχνές ερωτήσεις

1. Παρέχετε δείγμα; Είναι δωρεάν;

Εάν το δείγμα είναι χαμηλή τιμή, θα παρέχουμε το δωρεάν δείγμα με φορτία συλλογής . Αλλά για μερικά δείγματα υψηλής αξίας, πρέπει να συλλέξουμε το δείγμα .

2. Ποια φόρμα πληρωμής μπορείτε να δεχτείτε;

T/T, Western Union, PayPal κ.λπ.

Δεδομένα προδιαγραφών προϊόντος

Διαμόρφωση
Τύπος σύνδεσης 1	Σμεριή
Σύνδεσμος 1 αντίσταση	50 ohms
Σύνδεσμος 1 πολικότητα	Πρότυπο
Τύπος σύνδεσης 2	SMA/GPPO/GPO/2.4mm/2.92mm/3.5mm/n/tnc/bnc/ssmc/mmcx/ipex/ssma
Σύνθετος σύνδεσμος 2	50 ohms
Σύνδεσμος 2 πολικότητα	Πρότυπο
Μέθοδος βάσης σύνδεσης	Κανένας
Στυλ σώματος προσαρμογέα	Ευθεία/4 οπή φλάντζα/διάφραγμα/δεξιά γωνία/
Πληροφορίες για τα υλικά
Κεντρική επαφή	Cube χρυσό επιμεταλλωμένο
Εξωτερική επαφή	Ορείχαλκο χρυσό / ανοξείδωτο χάλυβα
Σώμα	Ορείχαλκο χρυσό / ανοξείδωτο χάλυβα
Διηλεκτρικός	PEI/PTFE/γυαλί
Περιβαλλοντικά δεδομένα
Κλίμακα θερμοκρασίας	-55 βαθμός σε +165 βαθμό
2011/65/ΕΕ (ROHS)	Υποχωρητικός

Τύποι προσαρμογέα SMA

Προσαρμογέας SMA RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή

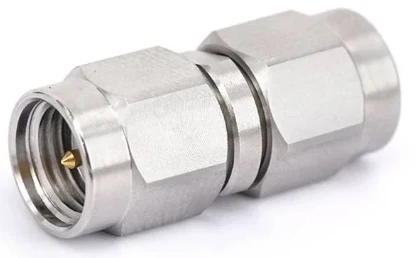

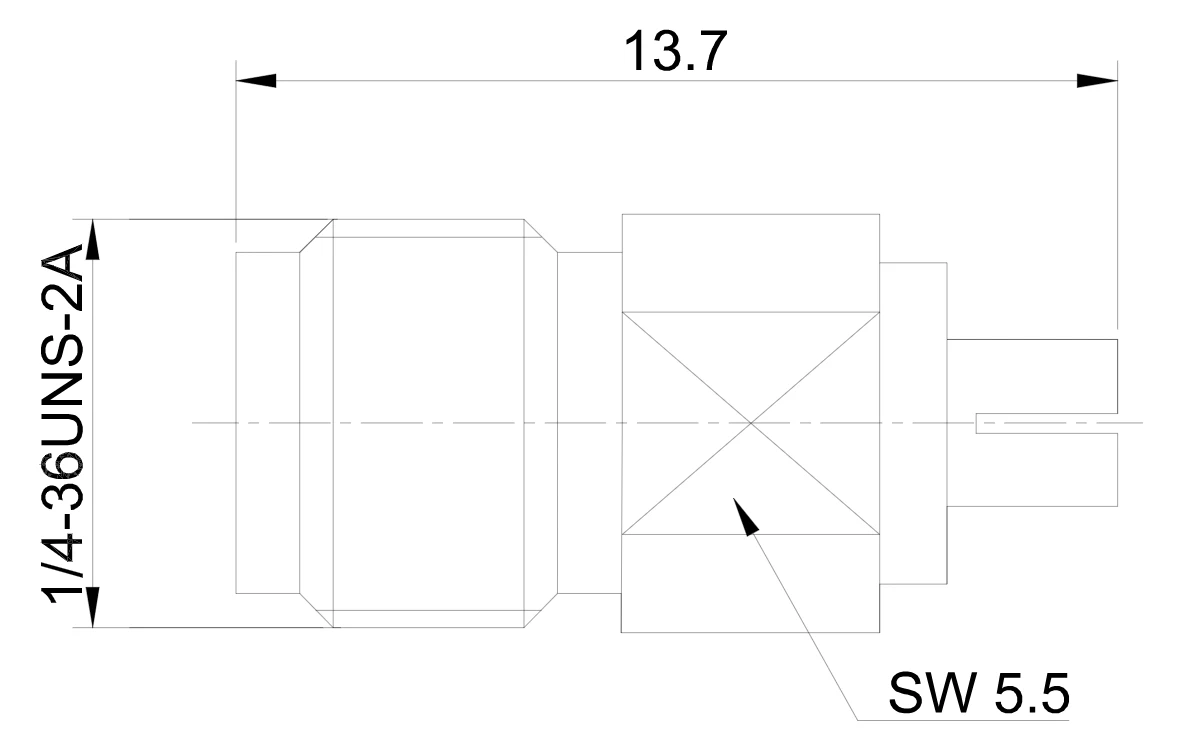

Fr 1- sma-jjs		DC -18 GHz	1.15	SMA αρσενικό σε SMA αρσενικό

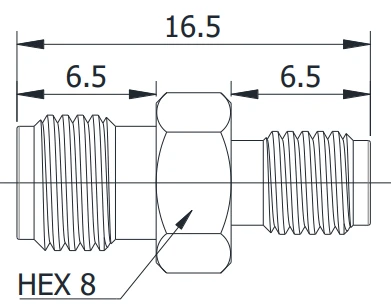

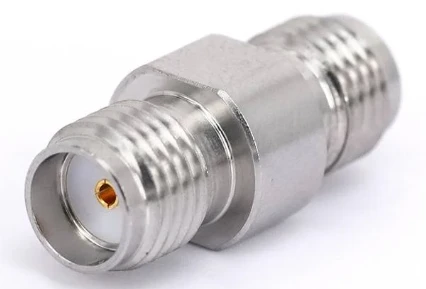

Fr 1- sma-kks		DC -18 GHz	1.15	SMA θηλυκό σε SMA θηλυκό

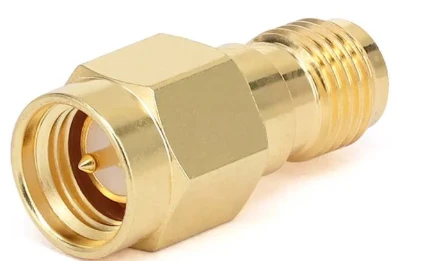

Fr 1- sma-jks		DC -18 GHz	1.15	SMA αρσενικό σε SMA θηλυκό

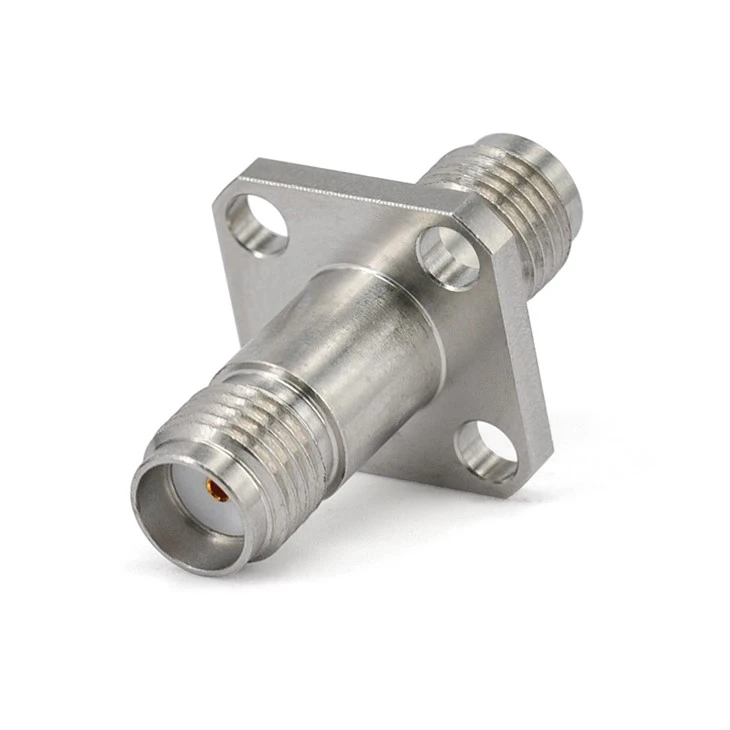

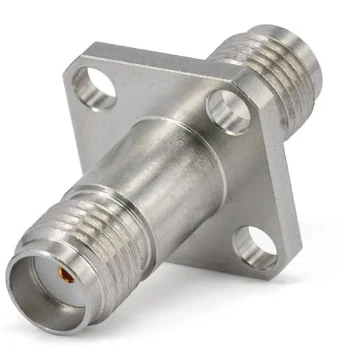

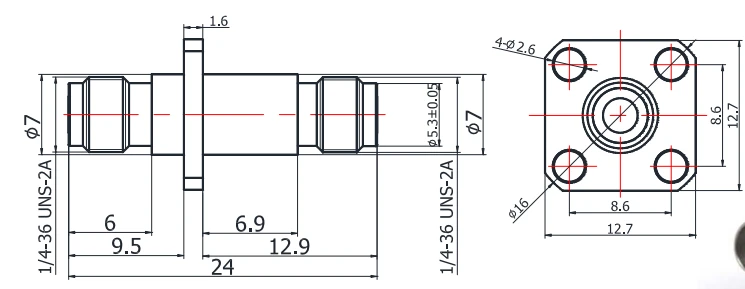

Fr 1- sma-kfkg -1		DC -18 GHz	1.15	SMA θηλυκό σε SMA θηλυκό με 4 οπές φλάντζα

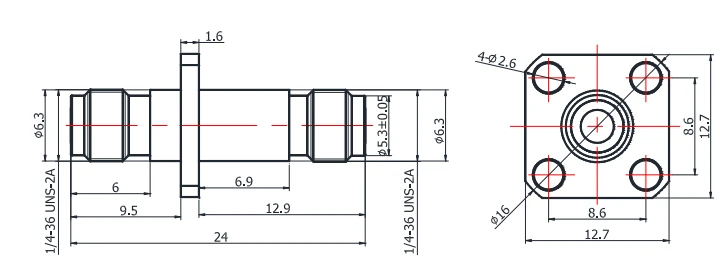

Fr 1- sma-kfkg		DC -26.5 GHz	1.15	SMA θηλυκό σε SMA θηλυκό με 4 οπές φλάντζα

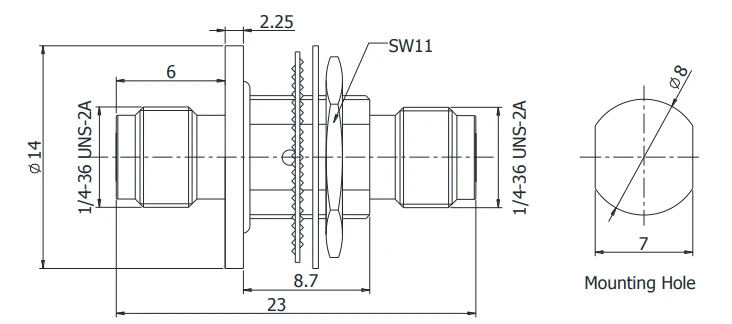

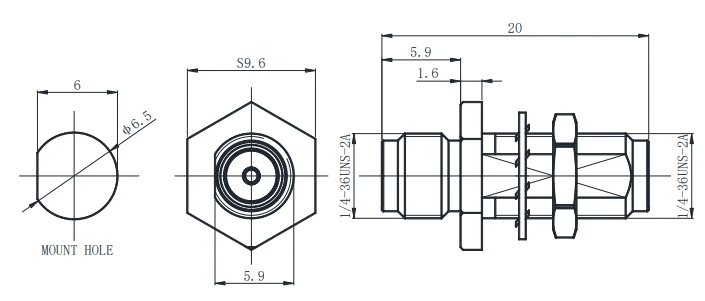

Fr 1- sma-kykg -1		DC -26.5 GHz	1.25	SMA θηλυκό σε SMA θηλυκό με διάφραγμα

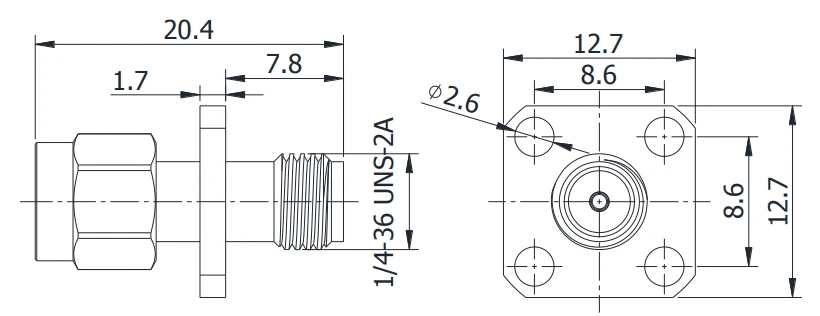

Fr 1- sma-jfkg		DC -18 GHz	1.20	SMA αρσενικό έως SMA θηλυκό με φλάντζα 4 οπών
Fr 1- sma-jwjs -18 g		DC -18 GHz	1.25	SMA αρσενικό σε SMA αρσενικό με ορθή γωνία
Fr 1- sma-kwks -18 g		DC -18 GHz	1.25	SMA θηλυκό σε SMA θηλυκό με ορθή γωνία
Fr 1- sma-jwks -18 g		DC -18 GHz	1.25	SMA αρσενικό έως SMA θηλυκό με ορθή γωνία

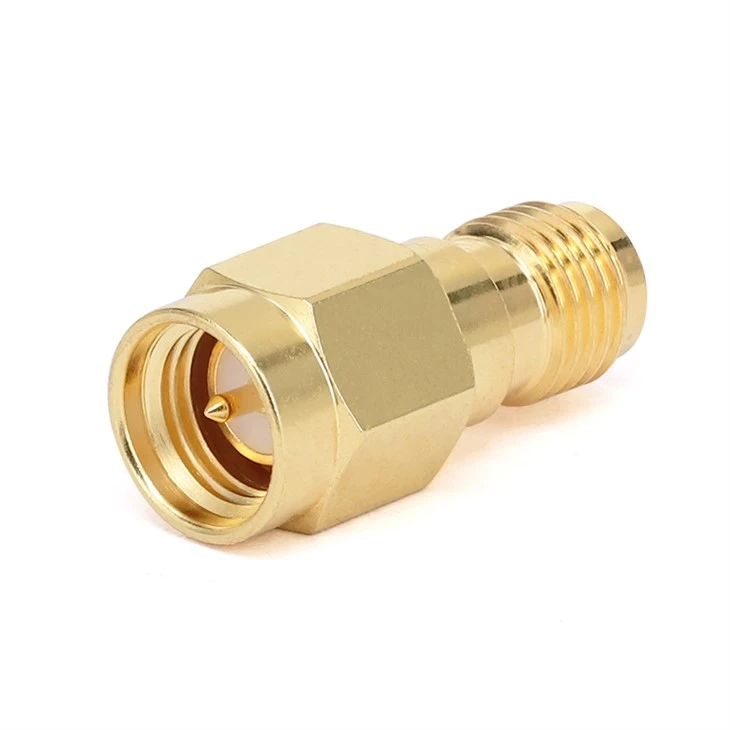

Fr 1- sma-jk		DC -18 GHz	1.25	SMA αρσενικό σε SMA θηλυκό
Fr 1- sma-kk-e		DC -18 GHz	1.25	SMA θηλυκό σε SMA θηλυκό
Fr 1- sma-kk1		DC -18 GHz	1.25	SMA θηλυκό σε SMA θηλυκό

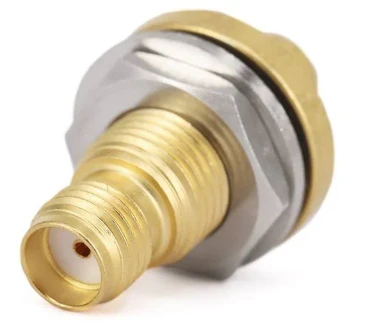

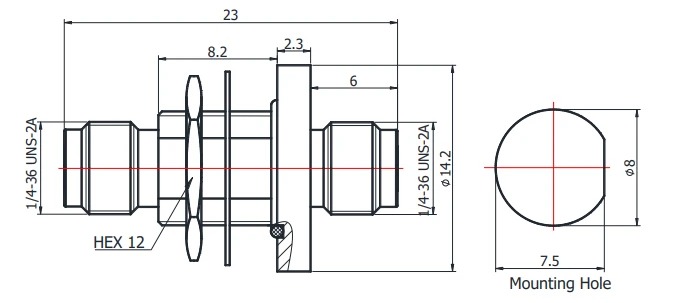

Fr 1- sma-kyk1		DC -18 GHz	1.25	SMA θηλυκό σε SMA θηλυκό με διάφραγμα
Fr 1- smam-kyk		DC -18 GHz	1.35	SMA θηλυκό σε SMA θηλυκό με διάφραγμα και σφίξιμο κενού
Fr 1- qsma/sma-jks		DC -18 GHz	1.25	Γρήγορη SMA αρσενική έως SMA θηλυκό
Προσαρμογέας RF 2,4 mm
Σκι	Σχέδιο	Πρόστιμο	VSWR	Τύπος περιγραφή

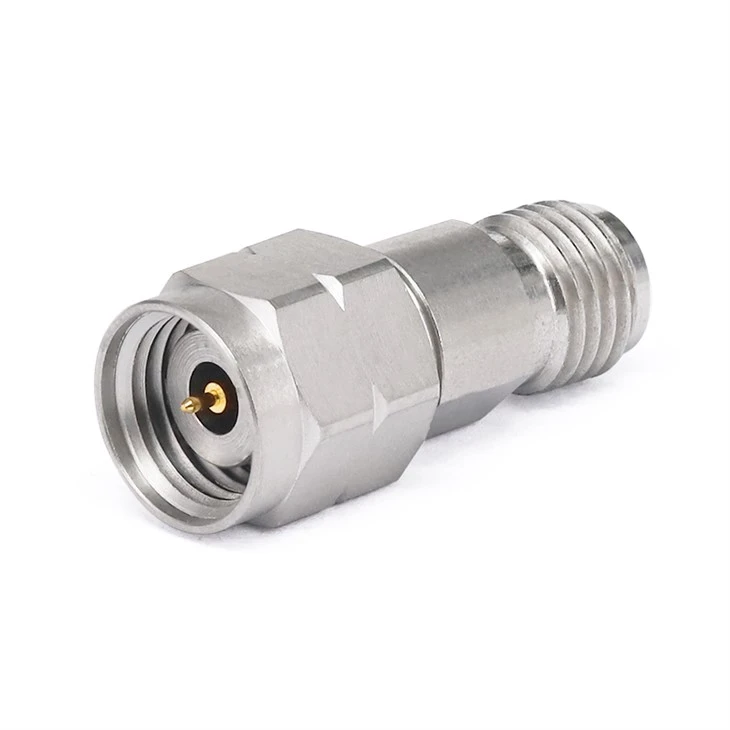

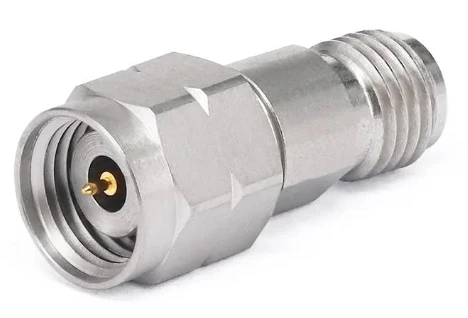

Fr 1- sma/2.4- kjs		DC -26.5 GHz	1.15	SMA θηλυκό σε 2,4 χιλιοστά αρσενικό
SMA σε 2,92mmΠροσαρμογέας RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή

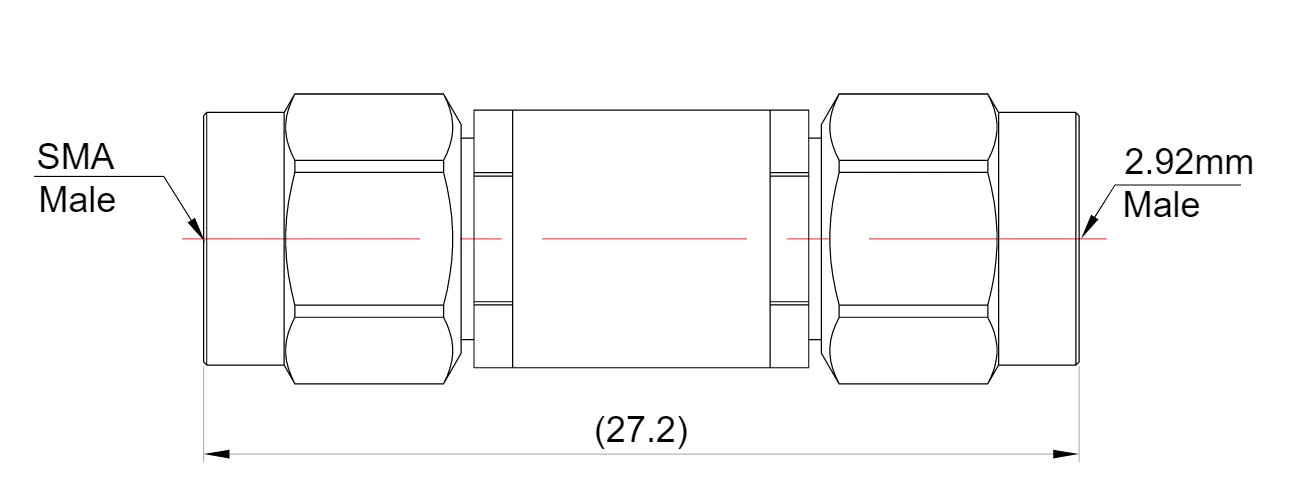

Fr 1- sma/2.92- jjs		DC -18 GHz	1.15	SMA αρσενικό σε 2,92 χιλιοστά αρσενικό

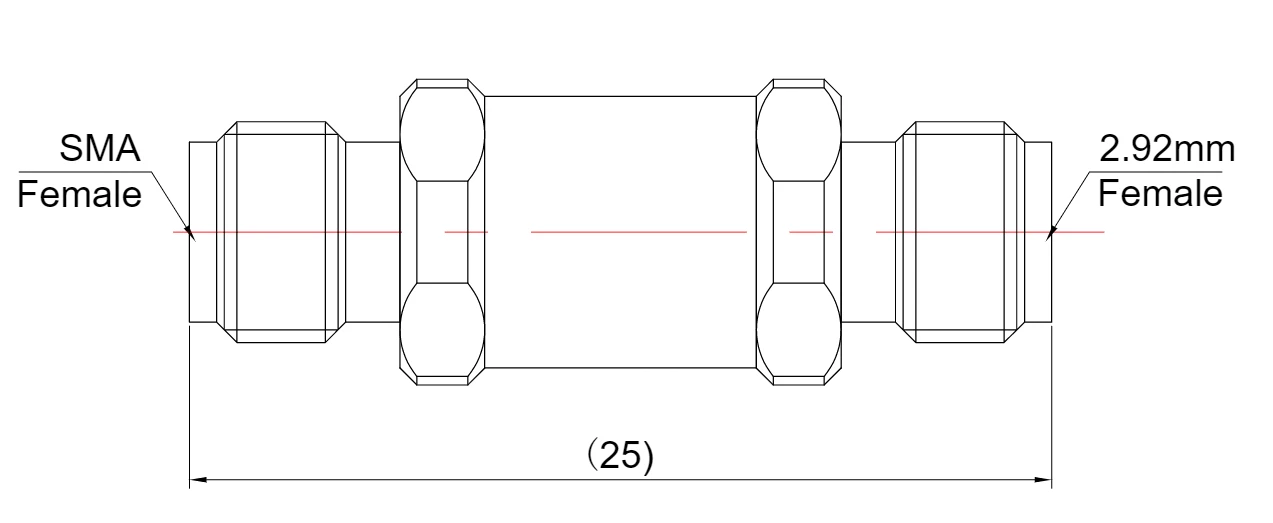

Fr 1- sma/2.92- kks		DC -18 GHz	1.15	SMA θηλυκό έως 2,92 χιλιοστά θηλυκό

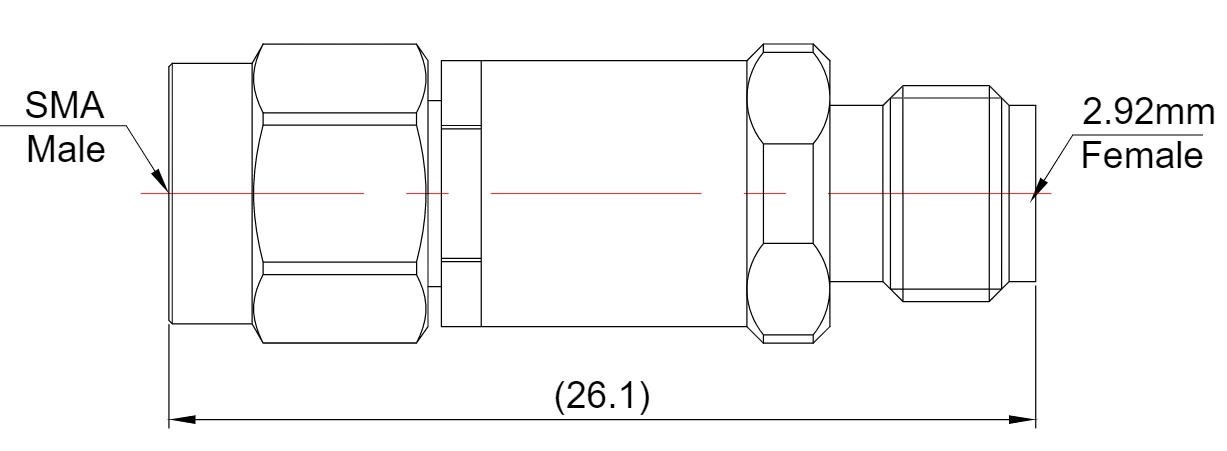

Fr 1- sma/2.92- jks		DC -18 GHz	1.15	SMA αρσενικό έως 2,92 χιλιοστά θηλυκό

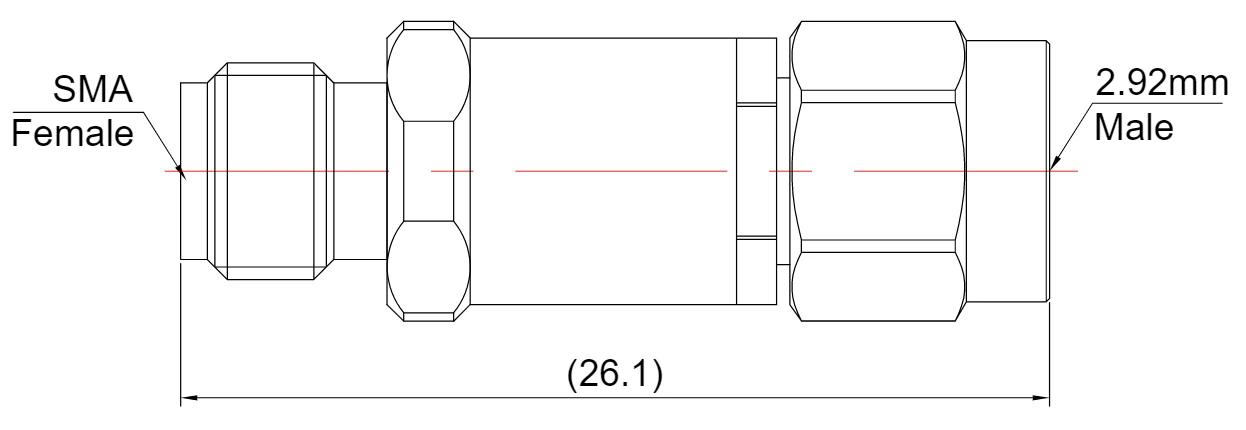

Fr 1- sma/2.92- kjs		DC -18 GHz	1.15	SMA θηλυκό σε 2,92 χιλιοστά αρσενικό
Προσαρμογέας SMA σε N RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή

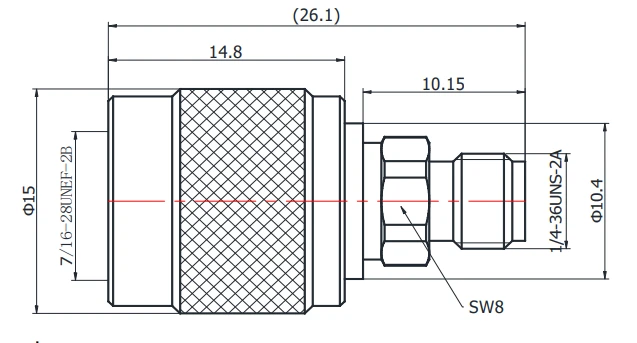

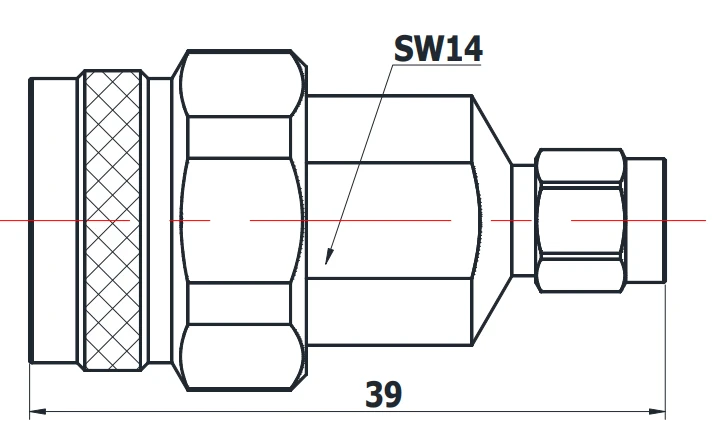

Fr 1- n/sma-jjs		DC -18 GHz	1.15	N αρσενικό σε sma αρσενικό
Fr 1- n/sma-kks		DC -18 GHz	1.15	N Γυναίκα έως SMA Γυναίκα
Fr 1- n/sma-jks		DC -18 GHz	1.15	N αρσενικό έως sma θηλυκό
Fr 1- n/sma-kjs		DC -18 GHz	1.15	N Γυναίκα σε SMA αρσενικό

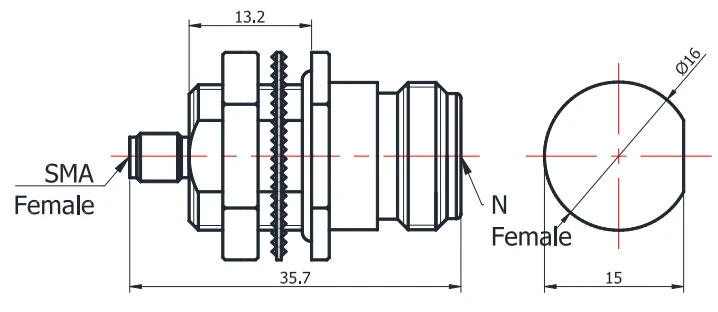

Fr 1- n/sma-kykg		DC -18 GHz	1.15	N Γυναίκα σε SMA θηλυκό με βούτυρο

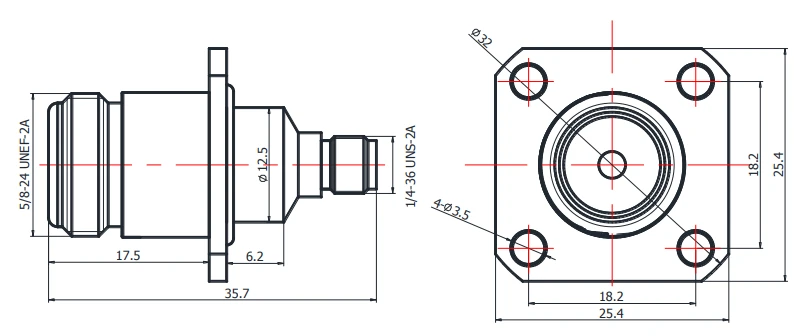

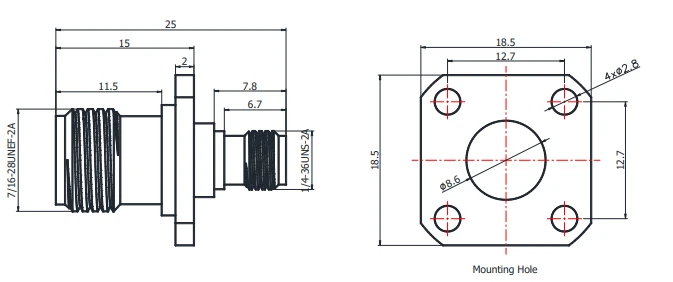

Fr 1- n/sma-kfkg		DC -18 GHz	1.15	N Γυναίκα σε θηλυκό SMA με 4 οπές φλάντζα
Προσαρμογέας SMA σε TNC RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή

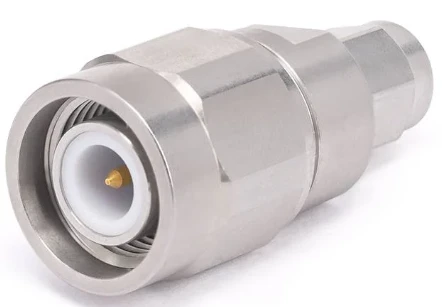

FR 1- TNC/SMA-JJS		DC -18 GHz	1.25	TNC αρσενικό σε sma αρσενικό

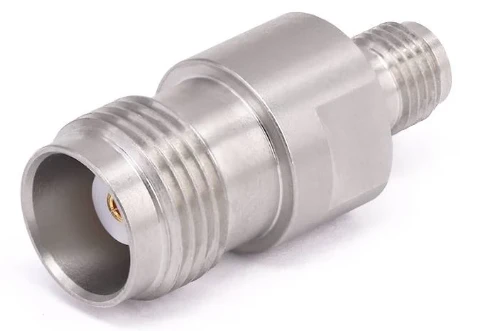

FR 1- TNC/SMA-KKS		DC -18 GHz	1.25	Γυναίκα σε θηλυκό SMA

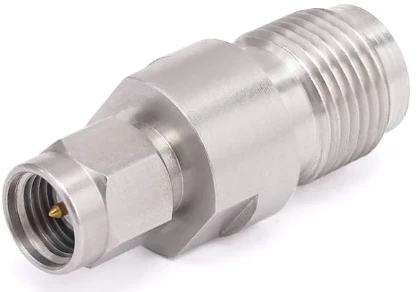

Fr 1- tnc/sma-jks		DC -18 GHz	1.25	TNC αρσενικό σε SMA θηλυκό
FR 1- TNC/SMA-KJS		DC -18 GHz	1.25	TNC θηλυκό σε SMA αρσενικό
Fr 1- tnc/sma-jj		DC -3 GHz	1.25	TNC αρσενικό σε sma αρσενικό
FR 1- TNC/SMA-KK		DC -3 GHz	1.25	Γυναίκα σε θηλυκό SMA
FR 1- TNC/SMA-JK		DC -3 GHz	1.25	TNC αρσενικό σε SMA θηλυκό
FR 1- TNC/SMA-KJ		DC -3 GHz	1.25	TNC θηλυκό σε SMA αρσενικό

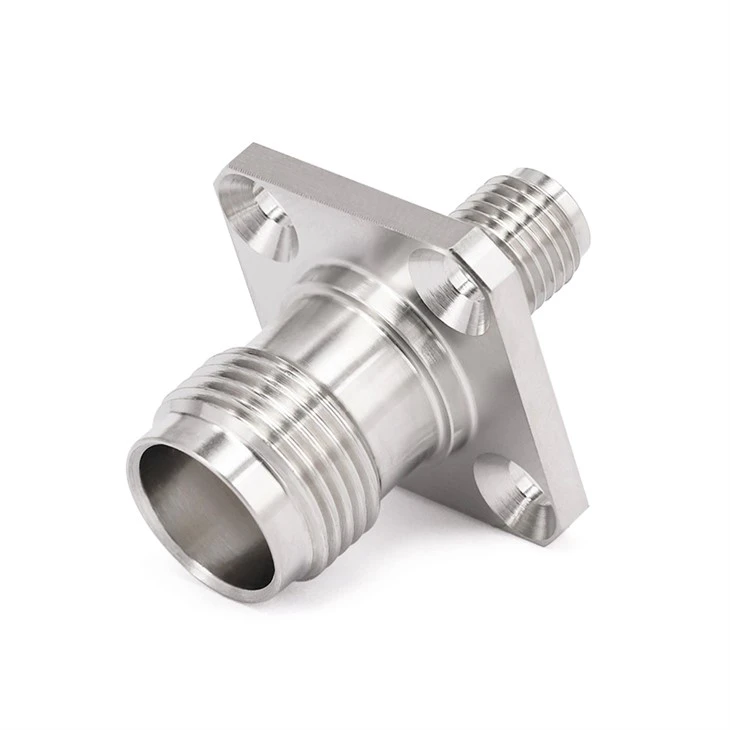

FR 1- TNC/SMA-KFK1		DC -4 GHz	1.25	TNC θηλυκό σε SMA θηλυκό με 4 οπές φλάντζα
Προσαρμογέας SMA σε BNC RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1- bnc/sma-jjs		DC -18 GHz	1.15	BNC αρσενικό σε SMA αρσενικό
Fr 1- bnc/sma-kks		DC -18 GHz	1.15	BNC Γυναίκα σε SMA Γυναίκα
Fr 1- bnc/sma-jks		DC -18 GHz	1.15	BNC αρσενικό σε SMA θηλυκό
Fr 1- bnc/sma-kjs		DC -18 GHz	1.15	BNC θηλυκό σε SMA αρσενικό
SMA σε προσαρμογέας RF (MINI-SMP) GPPO (MINI-SMP)
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1- sma/gppo-jj		DC -18 GHz	1.20	SMA αρσενικό σε GPPO αρσενικό
Fr 1- sma/gppo-kk		DC -18 GHz	1.20	Γυναίκα SMA σε Γυναίκα GPPO
Fr 1- sma/gppo-jk		DC -18 GHz	1.20	SMA αρσενικό έως gppo θηλυκό
Fr 1- sma/gppo-kj		DC -18 GHz	1.20	SMA Γυναίκα σε GPPO αρσενικό
SMA σε προσαρμογέας RF SMA σε GPO (SMP)
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1- sma/gpo-jj		DC -18 GHz	1.20	SMA αρσενικό σε GPO αρσενικό

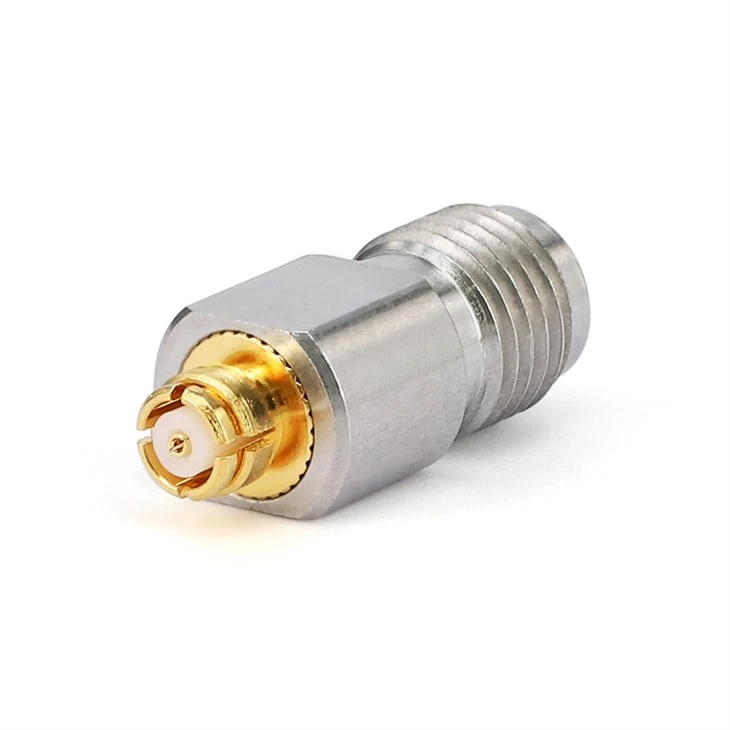

Fr 1- sma/gpo-kk		DC -18 GHz	1.20	Γυναίκα SMA έως GPO γυναίκα
Fr 1- sma/gpo-jk		DC -18 GHz	1.20	SMA αρσενικό έως GPO θηλυκό
Fr 1- sma/gpo-kj		DC -18 GHz	1.20	SMA Γυναίκα σε GPO αρσενικό
Προσαρμογέας SMA σε SSMA RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1- sma/ssma-jj		DC -27 GHz	1.25	SMA αρσενικό σε SSMA αρσενικό
Fr 1- sma/ssma-kk		DC -6 GHz	1.25	SMA Γυναίκα έως SSMA Γυναίκα
Fr 1- sma/ssma-jk		DC -18 GHz	1.25	SMA αρσενικό σε SSMA θηλυκό
Fr 1- sma/ssma-kj		DC -18 GHz	1.25	SMA Γυναίκα σε SSMA αρσενικό
Προσαρμογέας SMA σε SSMC RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1- sma/ssmc-jj		DC -6 GHz	1.20	SMA αρσενικό σε SSMC αρσενικό
Fr 1- sma/ssmc-kk		DC -6 GHz	1.20	SMA Γυναίκα σε SSMC Γυναίκα
Fr 1- sma/ssmc-jk		DC -6 GHz	1.20	SMA αρσενικό σε SSMC γυναίκα
Fr 1- sma/ssmc-kj		DC -6 GHz	1.20	SMA Γυναίκα σε SSMC αρσενικό

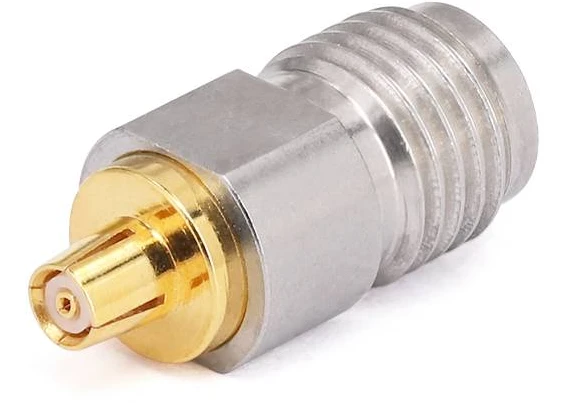

Προσαρμογέας SMA σε MCX RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1- sma/mmcx-jj		DC -6 GHz	1.20	SMA αρσενικό έως MMCX αρσενικό
Fr 1- sma/mmcx-kk		DC -6 GHz	1.20	SMA θηλυκό έως MMCX θηλυκό
Fr 1- sma/mmcx-jk		DC -6 GHz	1.20	SMA αρσενικό έως MMCX θηλυκό
Fr 1- sma/mmcx-kj		DC -6 GHz	1.20	SMA θηλυκό σε MMCX αρσενικό
Προσαρμογέας SMA σε IPEX RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή

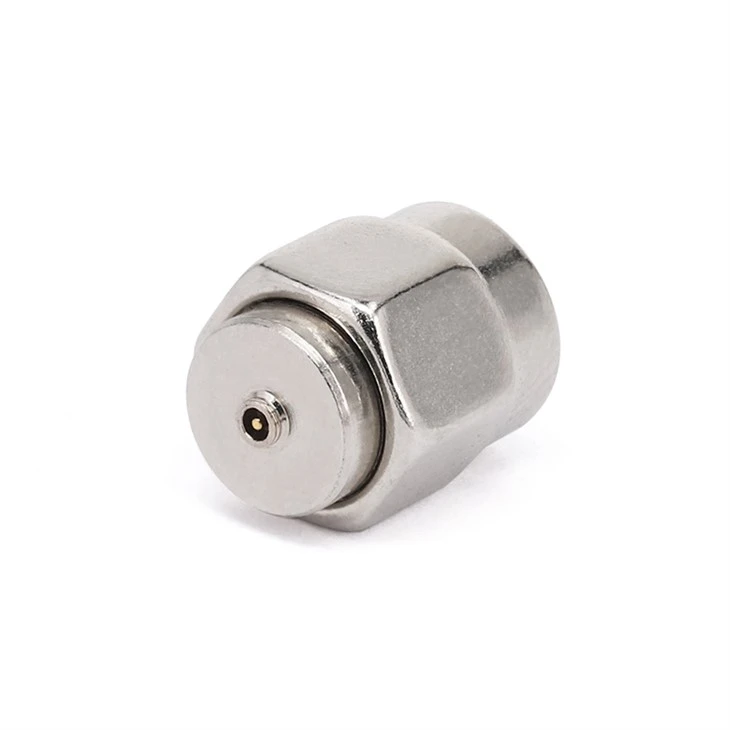

Fr 1- sma/ipx 1- jj		DC -6 GHz	1.35	SMA αρσενικό σε IPX1 αρσενικό
Fr 1- sma/ipx 1- kks		DC -6 GHz	1.20	SMA αρσενικό έως IPX1 θηλυκό

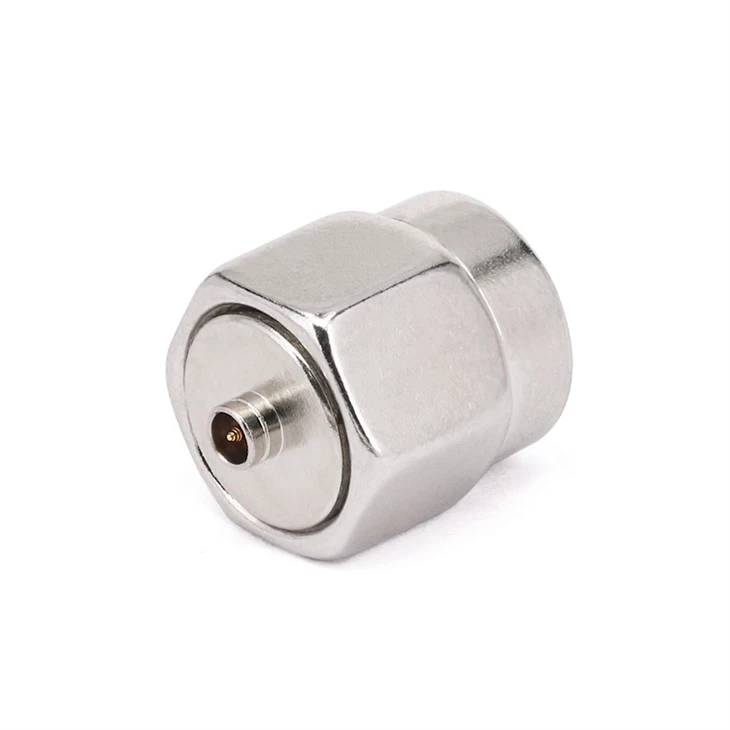

Fr 1- sma/ipx 4- jj		DC -6 GHz	1.35	SMA αρσενικό σε IPX4 αρσενικό
