N προσαρμογέας

Ο προσαρμογέας RF ακρίβειας τύπου N - είναι ένα κρίσιμο συστατικό στα συστήματα ραδιοφώνου. Η διεπαφή τύπου Ν - που χρησιμοποιεί είναι ένας ομοαξονικός σύνδεσμος που είναι γνωστός για την ισχυρή μηχανική δομή και την καλή ηλεκτρική απόδοση, επιτρέποντας την αξιόπιστη μετάδοση σήματος σε ένα ευρύ φάσμα συχνοτήτων.

Αποστολή ερώτησής

Περιγραφή

Εισαγωγή προϊόντος

Η μέγιστη συχνότητα λειτουργίας του ακριβούς προσαρμογέα Ν μπορεί να φτάσει μέχρι 18 GHz. Ωστόσο, αυτό που το διαφοροποιεί από άλλους προσαρμογείς RF είναι ότι ο Necise Adapter μπορεί να αντέξει σχετικά υψηλή ισχύ λειτουργίας. Συχνά χρησιμοποιείται στις θύρες εισόδου και εξόδου υψηλού εξοπλισμού ισχύος, καθώς και σε συστήματα μετάδοσης σήματος υψηλής ισχύος.

Στυλ σώματος προϊόντος

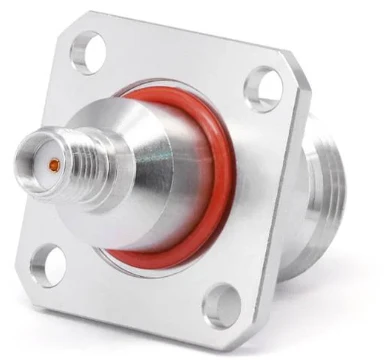

N Γυναίκα έως SMA θηλυκό είτε με ένα 4- φλάντζα οπής ή mount abulkhead χρησιμοποιείται συχνά για τη σύνδεση στον πίνακα των οργάνων και των μετρητών. Διαθέτει σταθερή απόδοση, με άριστα αποτελέσματα όσον αφορά την αναλογία σταθερών κυμάτων και την απώλεια εισαγωγής. Το υλικό σώματος του προσαρμογέα είναι κατασκευασμένο από πλήρη ανοξείδωτο χάλυβα και ο κεντρικός αγωγός είναι κατασκευασμένος από ορείχαλκο με επιχρυσωμένη επίστρωση. Τα υλικά υψηλής ποιότητας εξασφαλίζουν ότι ο προσαρμογέας έχει καλή διάρκεια ζωής.

Συχνές ερωτήσεις

1. Έχετε την υπηρεσία δοκιμής και ελέγχου;

Ναι, μπορούμε να βοηθήσουμε να λάβουμε την αναφορά δοκιμής για το προϊόν και την καθορισμένη έκθεση ελέγχου του εργοστασίου.

2. Ποια είναι η υπηρεσία μετά την πώληση;

Η περίοδος ποιότητας εγγύησης είναι ένα έτος. Οποιοδήποτε πρόβλημα ποιότητας θα επιλυθεί στις ικανοποιήσεις των πελατών.

Δεδομένα προδιαγραφών προϊόντος

Διαμόρφωση
Τύπος σύνδεσης 1	N
Σύνδεσμος 1 αντίσταση	50 ohms
Σύνδεσμος 1 πολικότητα	Πρότυπο
Τύπος σύνδεσης 2	N / SMA / 3,5mm / 2,92mm
Σύνθετος σύνδεσμος 2	50 ohms
Σύνδεσμος 2 πολικότητα	Πρότυπο
Μέθοδος βάσης σύνδεσης	Κανένας
Στυλ σώματος προσαρμογέα	Ευθεία/4 οπή φλάντζα/διάλυμα mount/δεξιά γωνία
Πληροφορίες για τα υλικά
Κεντρική επαφή	Cube χρυσό επιμεταλλωμένο
Εξωτερική επαφή	Από ανοξείδωτο χάλυβα
Σώμα	Από ανοξείδωτο χάλυβα
Διηλεκτρικός	Πρεσβύτερος
Περιβαλλοντικά δεδομένα
Κλίμακα θερμοκρασίας	-55 βαθμός σε +165 βαθμό
2011/65/ΕΕ (ROHS)	Υποχωρητικός

Τύπος προϊόντος

N προσαρμογέας RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή

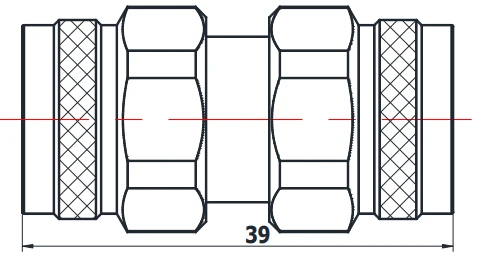

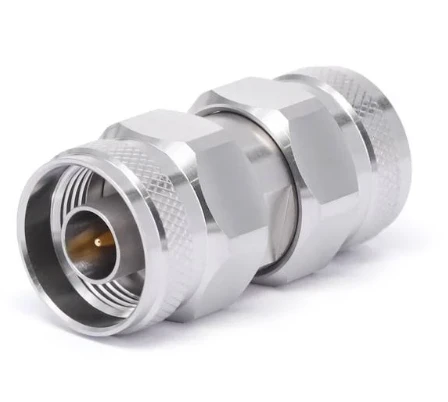

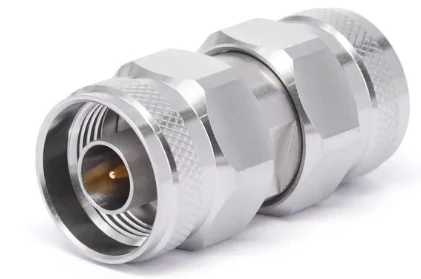

Fr 1- n-jjs		DC -18 GHz	1.15	N αρσενικό έως n αρσενικό
Fr 1- n-kks		DC -18 GHz	1.15	N Γυναίκα έως Ν Γυναίκα

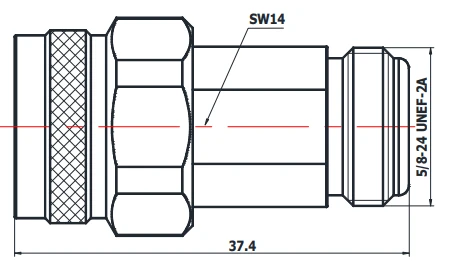

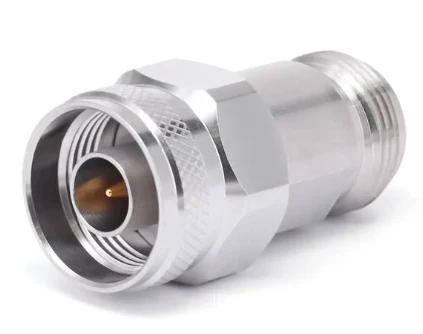

Fr 1- n-jks		DC -18 GHz	1.15	N αρσενικό έως n θηλυκό

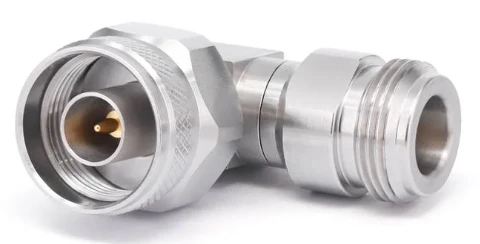

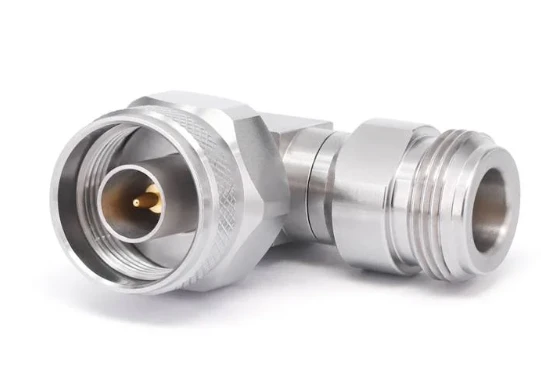

Fr 1- n-jwks		DC -18 GHz	1.15	N αρσενικό έως n θηλυκό με ορθή γωνία

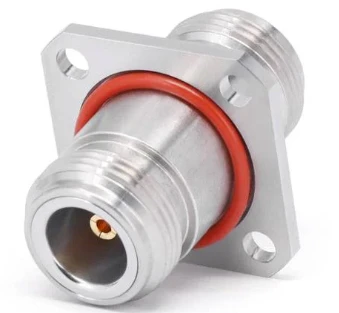

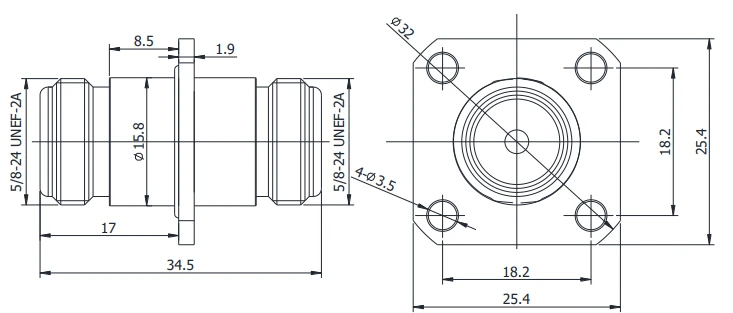

Fr 1- n-kfks		DC -18 GHz	1.15	N Γυναίκα έως Ν Γυναίκα με φλάντζα 4 οπών
Fr 1- n/sma-kyks		DC -18 GHz	1.15	N Γυναίκα έως Ν Γυναίκα με βούτυρο

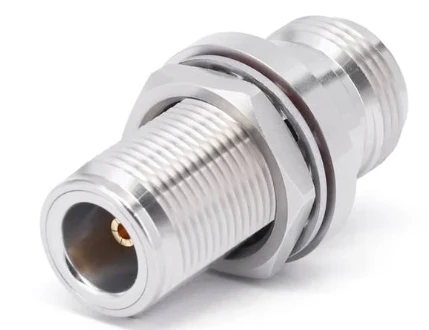

Fr 1- n-kyks -1		DC -18 GHz	1.15	N Γυναίκα έως Ν Γυναίκα με βούτυρο
N σε προσαρμογέα SMA RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή

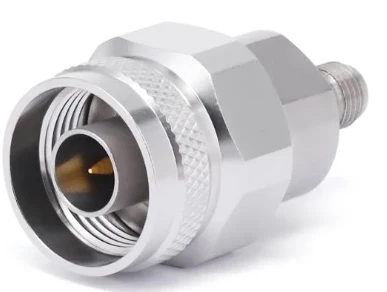

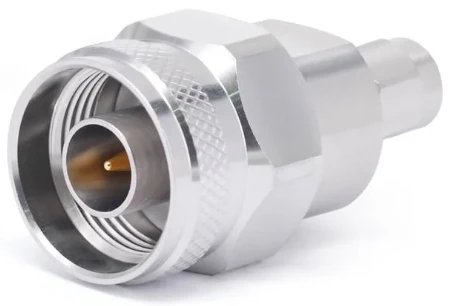

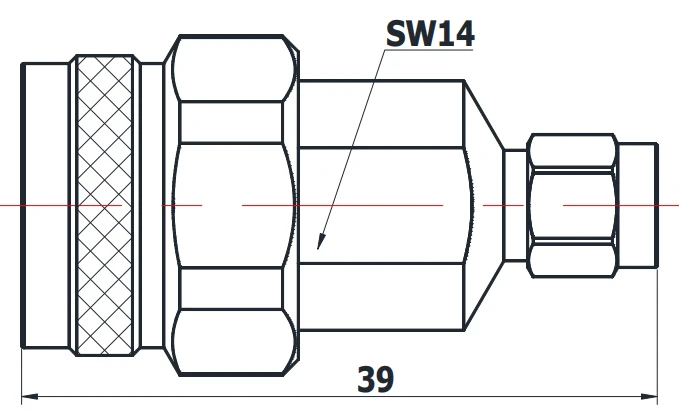

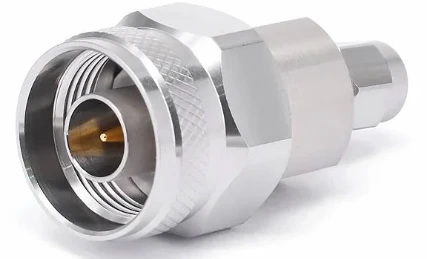

Fr 1- n/sma-jjs		DC -18 GHz	1.15	N αρσενικό σε sma αρσενικό

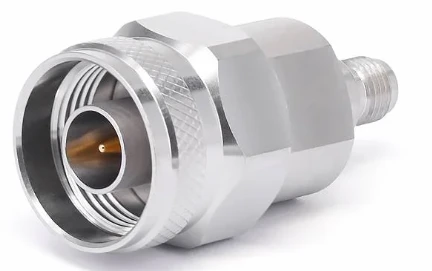

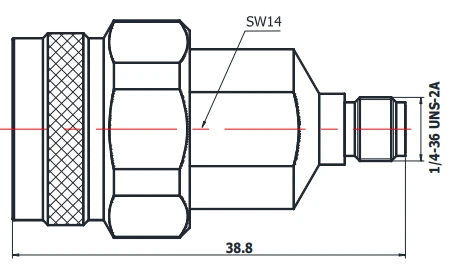

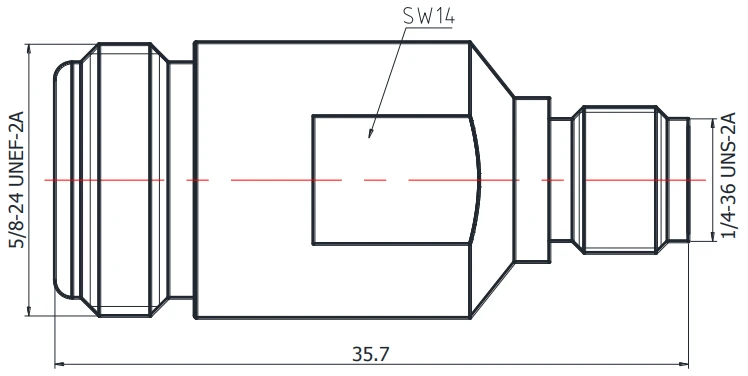

Fr 1- n/sma-jks		DC -18 GHz	1.15	N αρσενικό έως sma θηλυκό
Fr 1- n/sma-kks		DC -18 GHz	1.15	N Γυναίκα έως SMA Γυναίκα
Fr 1- n/sma-kjs		DC -18 GHz	1.15	N Γυναίκα σε SMA αρσενικό

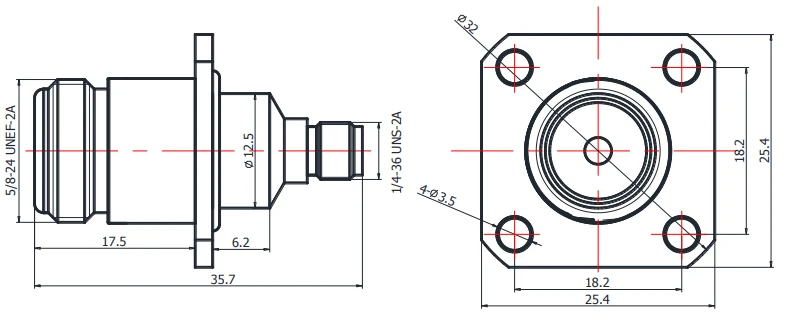

Fr 1- n/sma-kfks		DC -18 GHz	1.15	N Γυναίκα σε θηλυκό SMA με 4 οπές φλάντζα

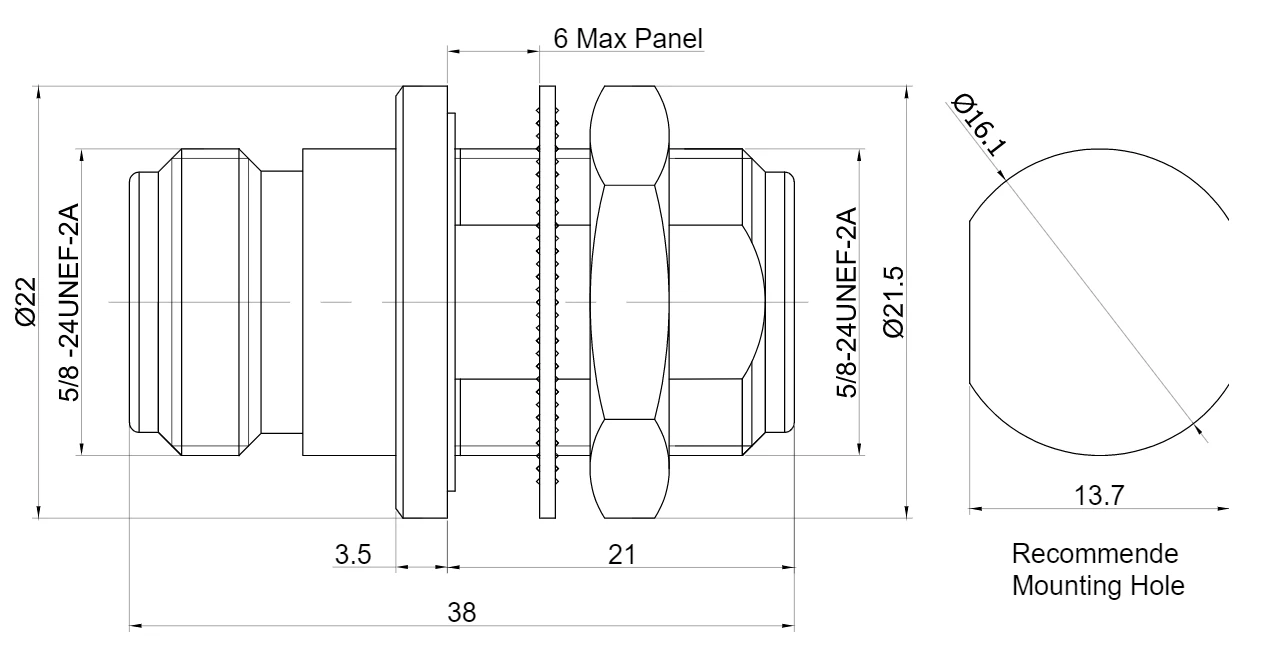

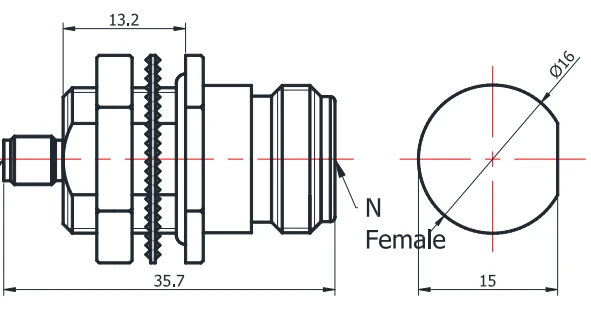

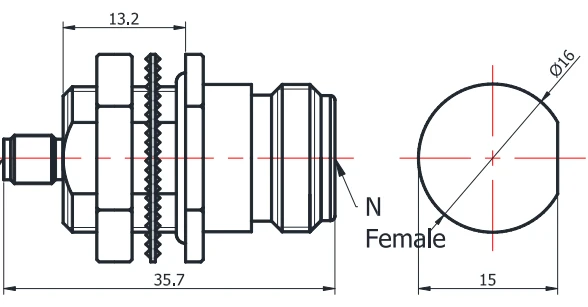

Fr 1- n/sma-kyks		DC -18 GHz	1.15	N Γυναίκα σε SMA θηλυκό προσαρμογέα με διάφραγμα
N έως 3,5mm προσαρμογέας RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1- n/3. 5- jjs		DC -18 GHz	1.15	N αρσενικό σε 3,5 χιλιοστά αρσενικό
Fr 1- n/3. 5- kks		DC -18 GHz	1.15	N Γυναίκα έως 3,5 χιλιοστά θηλυκό
Fr 1- n/3. 5- jks		DC -18 GHz	1.15	N αρσενικό σε 3,5 χιλιοστά θηλυκό
Fr 1- n/3. 5- kjs		DC -18 GHz	1.15	N Γυναίκα σε 3,5 χιλιοστά αρσενικό
N έως 2,92mm προσαρμογέας RF
Σκι	Σχέδιο	Συχνότητα	VSWR	Τύπος περιγραφή
Fr 1- n/2. 92- jjs		DC -18 GHz	1.15	N αρσενικό σε 2,92 χιλιοστά αρσενικό
Fr 1- n/2. 92- kks		DC -18 GHz	1.15	N Γυναίκα έως 2,92 χιλιοστά θηλυκό
Fr 1- n/2. 92- jks		DC -18 GHz	1.15	N αρσενικό έως 2,92 χιλιοστά θηλυκό
Fr 1- n/2. 92- kjs		DC -18 GHz	1.15	N Γυναίκα σε 2,92 χιλιοστά αρσενικό
