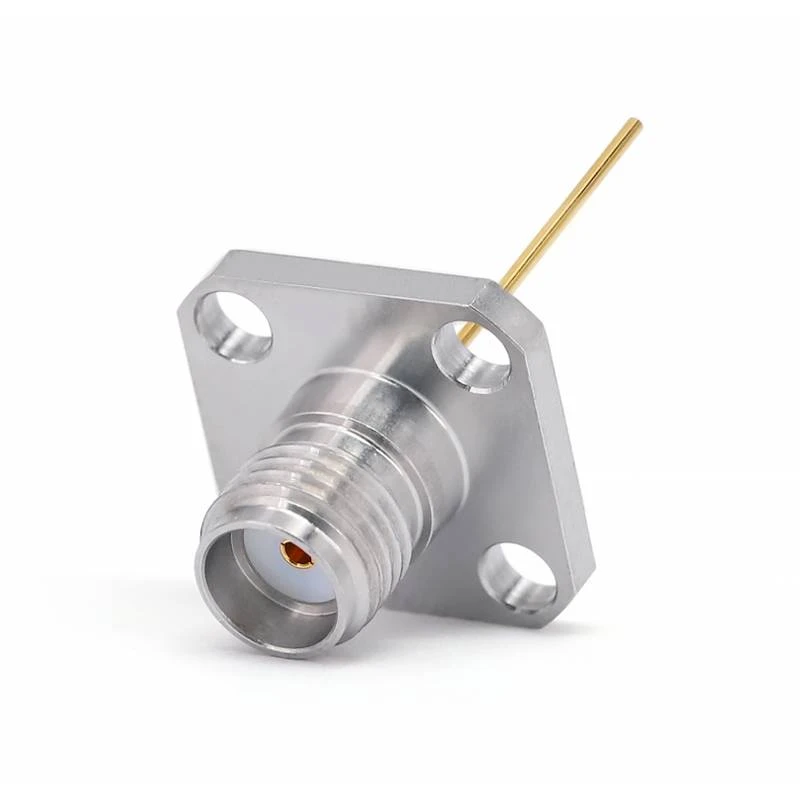

Συνδετήρες τερματικού

Αυτοί οι τερματικοί συνδέσμοι διαθέτουν εξαιρετική απόδοση . μπορούν να μεταδώσουν αποτελεσματικά σήματα σε όλη τη ζώνη συχνοτήτων ultra - ευρείας rf από το DC ~ 110GHz, τη διαφύλαξη και την HARTHERS ENVERMENTS με την WELSH ENVERMENTS {4. Επιπλέον, μπορεί να αντέξει πολυάριθμες εισαγωγές και μετακομίσεις, εξασφαλίζοντας υψηλές συνδέσεις αξιοπιστίας .

Εξαρτάται από την ευκολία συντήρησης, επιτρέποντας την απλή αντικατάσταση και την εύκολη αποσυναρμολόγηση και την επιδιόρθωση . με μια συνήθως χρησιμοποιούμενη αντίσταση αντιστοίχισης των 50 ohms, έχει χαμηλή απώλεια εισαγωγής, ελαχιστοποιώντας αποτελεσματικά την απώλεια ενέργειας . προσφέρει ένα διαφορετικό εύρος θυρών, συμπεριλαμβανομένων των sma, 2. 92mm, 2 {7} GPO (SMP), GPPO (MINI-SMP) κ.λπ., επιτρέποντας την ευέλικτη προσαρμογή στις απαιτήσεις διαφόρων συσκευών και συστημάτων RF.

Οι συνδετήρες τερματικών διαθέτουν κατά κύριο λόγο μια ευθεία μέσω του σχεδιασμού . παρ 'όλα αυτά, ένα υποσύνολο αυτών των συνδετήρων έρχονται σε μια διαμόρφωση γωνίας 90 μοιρών, προσφέροντας ευελιξία για να ικανοποιήσουν διάφορες απαιτήσεις εγκατάστασης .

Από την άποψη της εγκατάστασης, μια ποικιλία επιλογών είναι διαθέσιμες . Οι φλάντζες τοποθέτησης περιλαμβάνουν και τα δύο 4 - οπή και 2 - διαμορφώσεις οπών, ενεργοποιώντας το ασφαλές προσάρτημα σε διαφορετικές ρυθμίσεις . επιπλέον, τερματικοί συνδετήρες με εξωτερικές αλληλεπιδράσεις

Όταν πρόκειται για διασύνδεση με περιβλήματα ή κοιλότητες, οι τερματικοί σύνδεσμοι υποστηρίζουν τρεις διαφορετικές μεθόδους μετάβασης . Η προαίγια διηλεκτρικής τοίχου, η μέθοδος διείσδυσης εξασφαλίζει την αποτελεσματική μετάδοση σήματος με ελάχιστη παρεμβολή. Η μόνωση - η διηλεκτρική τοίχο - η επιλογή διείσδυσης προσφέρει την ενισχυμένη ηλεκτρική απομόνωση, κατάλληλη για την εφαρμογή που απαιτεί την ενίσχυση της ενίσχυσης { Η μέθοδος διηλεκτρικού τοίχου - η μέθοδος διείσδυσης παρέχει ανώτερη θωράκιση και μηχανική ευρωστία, ιδανική για υψηλή απόδοση και τραχιά περιβάλλοντα .

Με την εξαιρετική απόδοσή τους, αυτοί οι τερματικοί συνδετήρες χρησιμοποιούνται ευρέως στον τομέα της υποδομής επικοινωνίας και είναι απαραίτητα βασικά συστατικά των σταθμών βάσης, του εξοπλισμού δορυφορικής επικοινωνίας και των συστημάτων ασύρματου τοπικού δικτύου (WLAN). συμβάλλοντας στη σταθερή και αποτελεσματική λειτουργία ολόκληρου του συνδέσμου επικοινωνίας .

Συνδέσμοι τερματικών SMA
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	VSWR	Εγκατάσταση

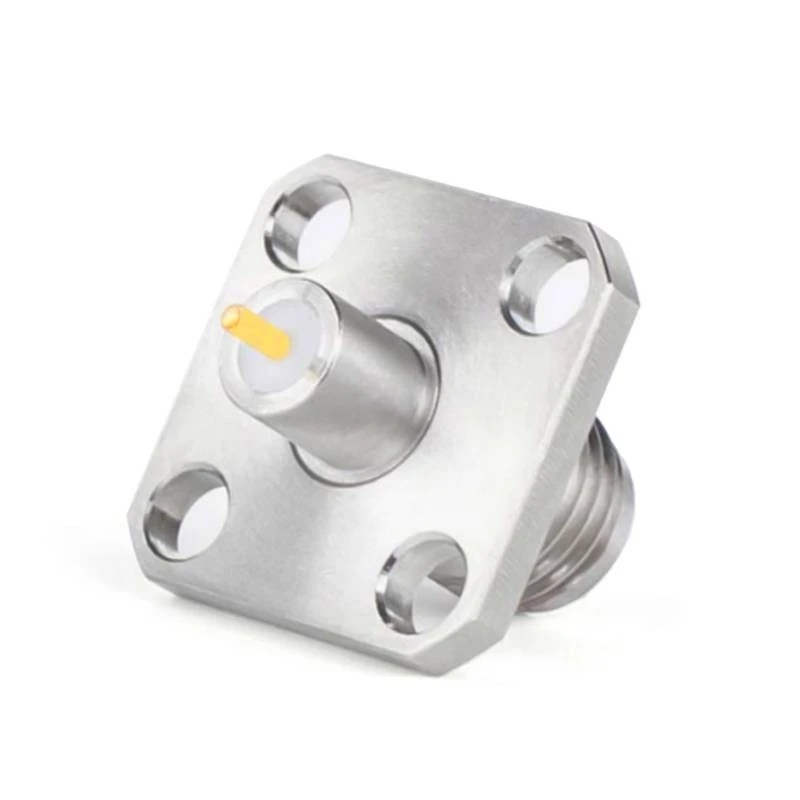

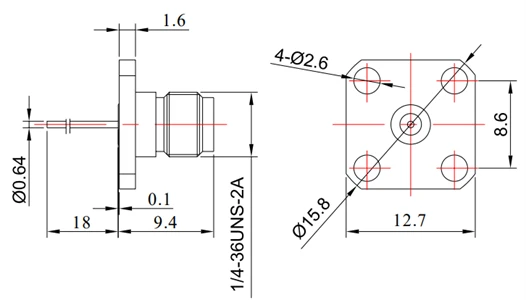

Fr 2- sma-kfd0110	DC - 26.5 GHz	18 χιλιοστών	0,64 χιλιοστά	1.15	Κλείδωμα βιδών

Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	ΕΠΙΚΟΙΝΩΝΙΑ Δ	VSWR	Εγκατάσταση

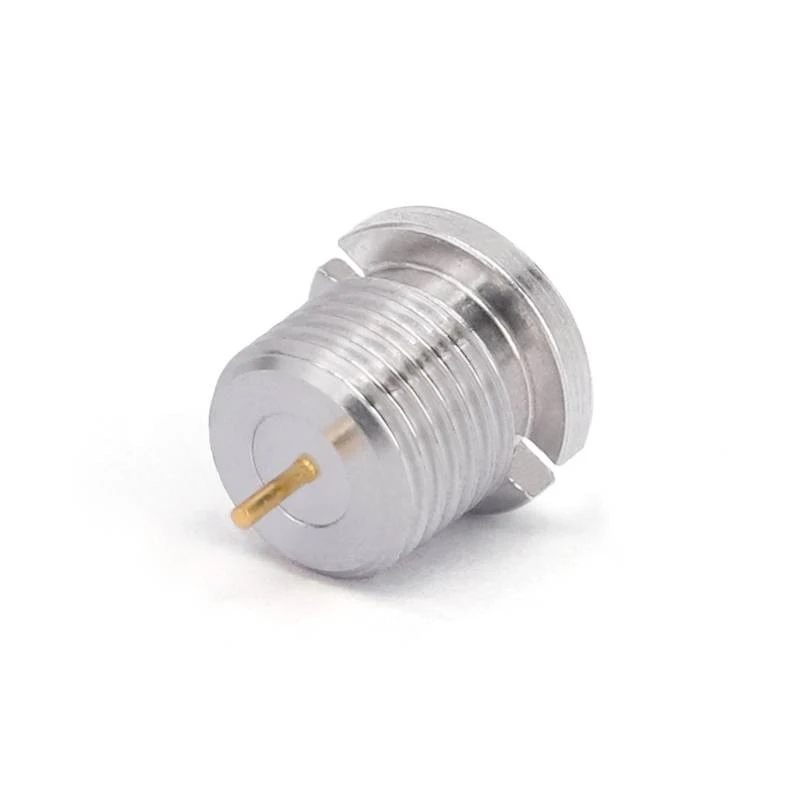

Fr 2- sma-kfd0101	DC - 26.5 GHz	2 χιλιοστά	0,8 χιλιοστά	4 χιλιοστά	1.15	Κλείδωμα βιδών
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	Διηλεκτρικό d	VSWR	Εγκατάσταση

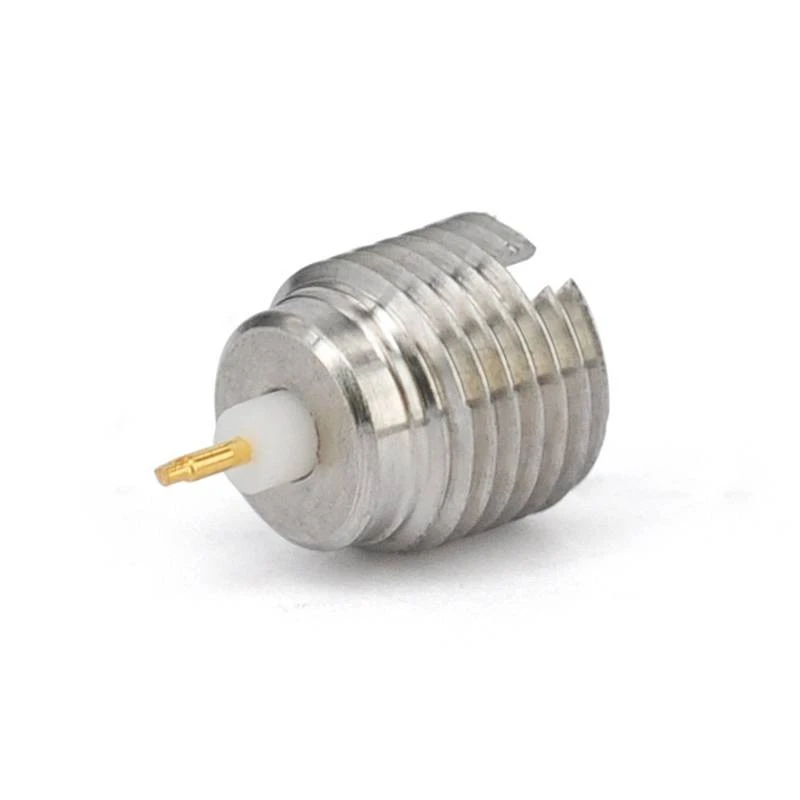

Fr 2- sma-kfd0405a	DC - 26.5 GHz	1,3 χιλιοστά	0,4 χιλιοστά	3,2 χιλιοστά	1.15	Κλείδωμα βιδών

Συνδέσμοι τερματικών SMA
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	VSWR	Εγκατάσταση

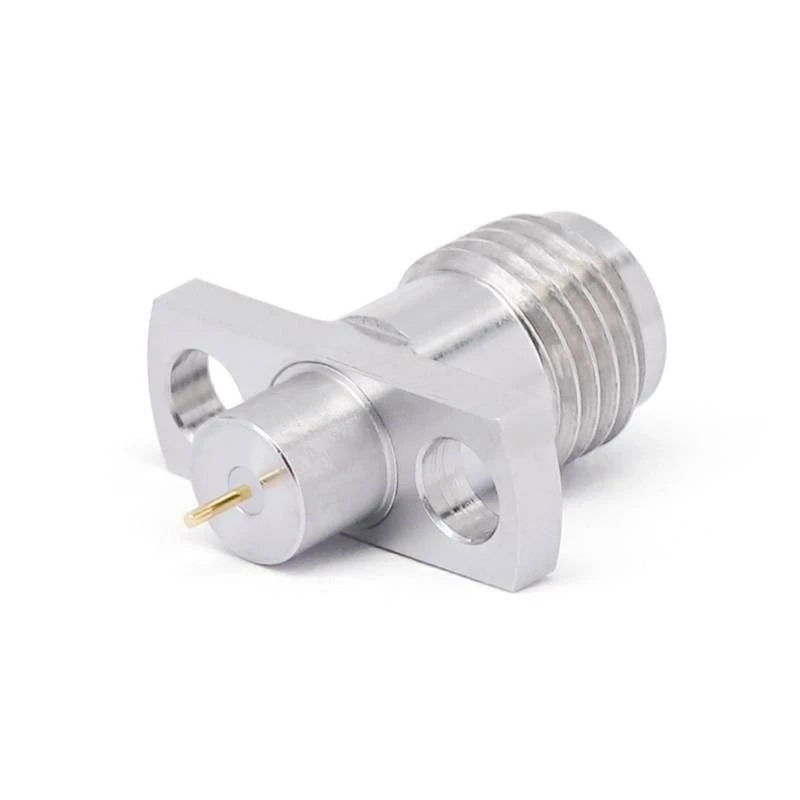

Fr 2- sma-kfd0702	DC - 26.5 GHz	2 χιλιοστά	0,38 χιλιοστά	1.15	Κλείδωμα βιδών

Συνδέσεις τερματικού 2,92mm
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	Διηλεκτρικό d	VSWR	Εγκατάσταση

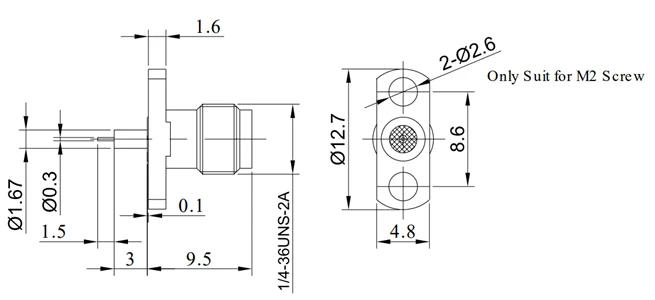

FR 2-2.92- kfd0705	DC - 26.5 GHz	1,5 χιλιοστά	0,30mm	1,67 χιλιοστά	1.15	Κλείδωμα βιδών
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	ΕΠΙΚΟΙΝΩΝΙΑ Δ	VSWR	Εγκατάσταση
FR 2-2.92- kfd0402	DC - 26.5 GHz	1,5 χιλιοστά	0,3 mm	4 χιλιοστά	1.15	Κλείδωμα βιδών
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	Διηλεκτρικό d	VSWR	Εγκατάσταση
Fr 2-2.92- kfd0405	DC - 26.5 GHz	1,5 χιλιοστά	0,3 mm	1,67 χιλιοστά	1.15	Κλείδωμα βιδών

Συνδέσεις τερματικών συνδετήρων GPO (SMP) & GPPO (MINI-SMP)
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	ΕΠΙΚΟΙΝΩΝΙΑ Δ	VSWR	Εγκατάσταση
Fr 2- gppo (m) -jd 1- f	DC - 65 GHz	1,8 χιλιοστά	0,30mm	2,18 χιλιοστά	1.32@18ghz	Συγκόλληση
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	Βίδα	VSWR	Εγκατάσταση

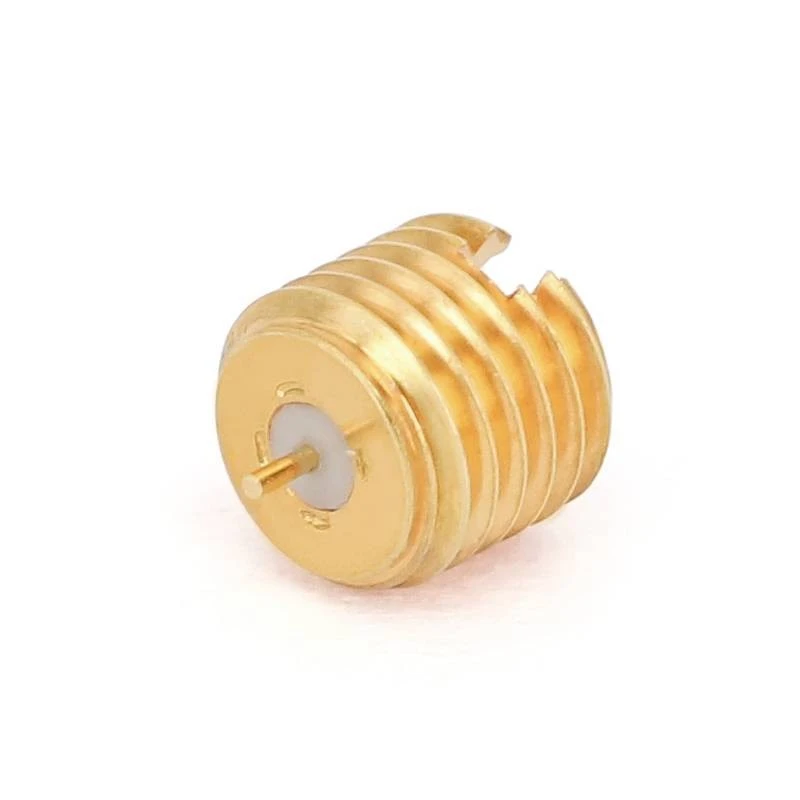

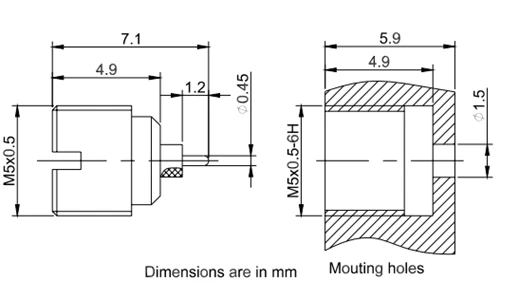

FR 2- GPO-JYD12G	DC - 26.5 GHz	1,2 χιλιοστά	0,45 χιλιοστά	M5*0.5	1.40	Βιδωτό νήμα
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	Βίδα	VSWR	Εγκατάσταση
Fr 2- gppo-jyd 2- f	DC - 40 GHz	1μμ	0,3 mm	M4*0.5_6g	1.22	Βιδωτό νήμα

GPO (SMP) Terminal Connectors
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	Βίδα	VSWR	Εγκατάσταση
FR 2- GPO-JYD26AG-L	DC - 26.5 GHz	2 χιλιοστά	0,45 χιλιοστά	M5*0.5	1.40	Βιδωτό νήμα
Σκι	Συχνότητα	Καρφίτσες l	Καρφίτσες D	Βίδα	VSWR	Εγκατάσταση
FR 2- GPO-JYD26G-L	DC - 40 GHz	2 χιλιοστά	0,7 χιλιοστά	M5*0.5	1.43	Βιδωτό νήμα
