Οι αναγκαστικοί ομοαξονικοί συνδετήρες του πεδίου RF είναι κρίσιμα συστατικά των συστημάτων RF . είναι ειδικά σχεδιασμένα για εγκατάσταση και αντικατάσταση . δεν υπάρχει ανάγκη για συγκόλληση. Μπορούν να διορθωθούν με βίδες, οι οποίες απλοποιούν τη διαδικασία συντήρησης . ακόμη και σε σκληρές συνθήκες, αυτοί οι συνδετήρες μπορούν να διατηρήσουν αξιοσημείωτα την ακεραιότητα του σήματος .
Περιγραφή
Εισαγωγή προϊόντος
Οι αναγκαστικοί ομοαξονικοί συνδετήρες του πεδίου RF είναι κρίσιμα συστατικά των συστημάτων RF . είναι ειδικά σχεδιασμένα για εγκατάσταση και αντικατάσταση . δεν υπάρχει ανάγκη για συγκόλληση. Μπορούν να σταθεροποιηθούν με βίδες, οι οποίες απλοποιούν τη διαδικασία συντήρησης . Ακόμη και σε σκληρές συνθήκες, αυτοί οι συνδετήρες μπορούν να διατηρούν αξιοσημείωτα την ακτινοβολία σήματος . σε κυκλώματα RF, επιτρέπουν τη γρήγορη αντικατάσταση των κατεστραμμένων εξαρτημάτων { Για να λειτουργήσει, μειώνοντας την πολυπλοκότητα της εγκατάστασης .
Συνολικά, οι αναστολείς των ομοαξονικών συνδετήρων RF ενισχύουν την ευελιξία και την αξιοπιστία του συστήματος και μειώνουν το κόστος μακροπρόθεσμης συντήρησης . Οι τύποι θύρας σύνδεσης περιλαμβάνουν διάφορες επιλογές όπως το SMA, 2 . 92mm, 2 . 4mm, 1.85mm, 1.0mm, GPO (SMP), κλπ.
Στυλ σώματος προϊόντος

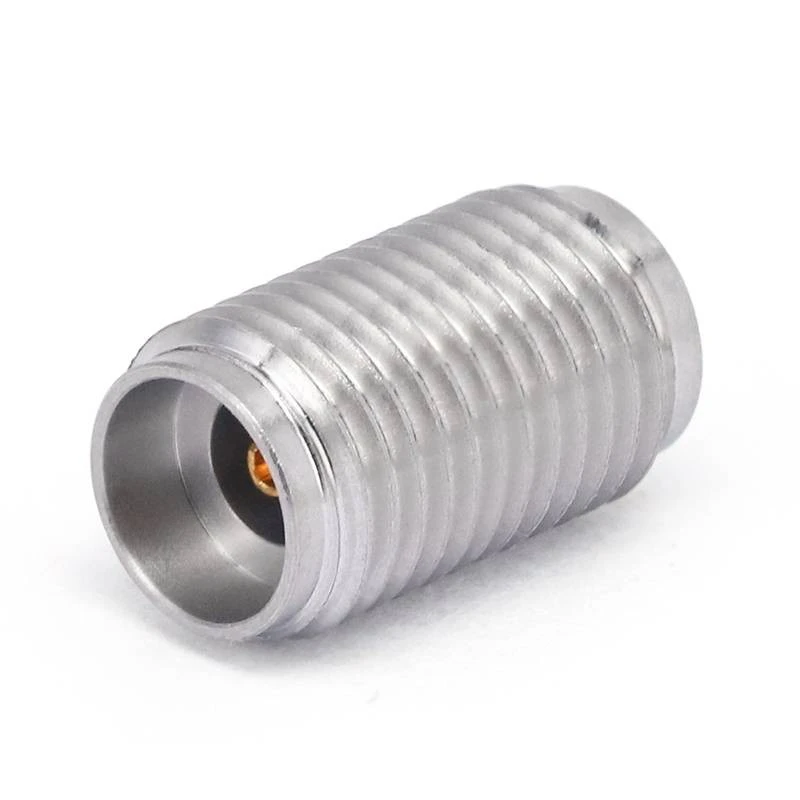

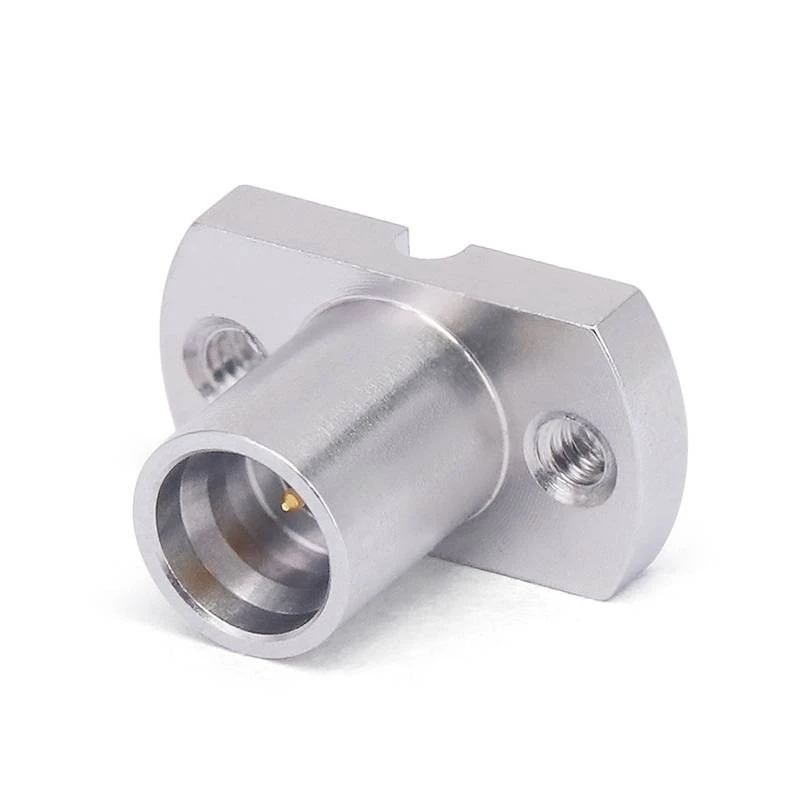

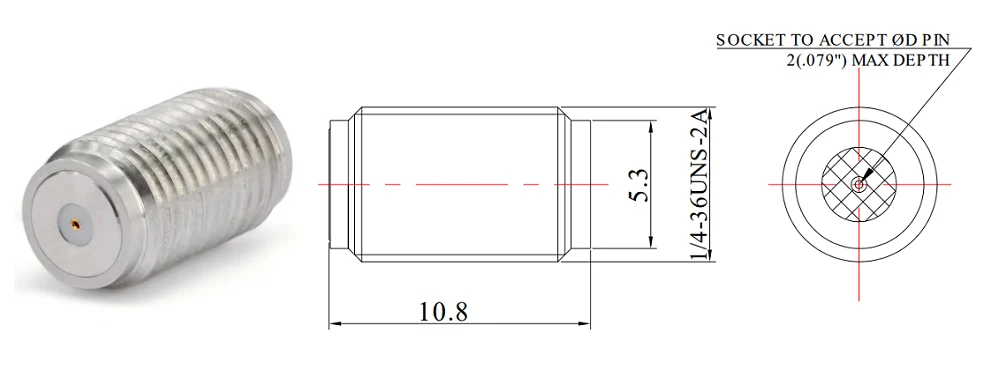

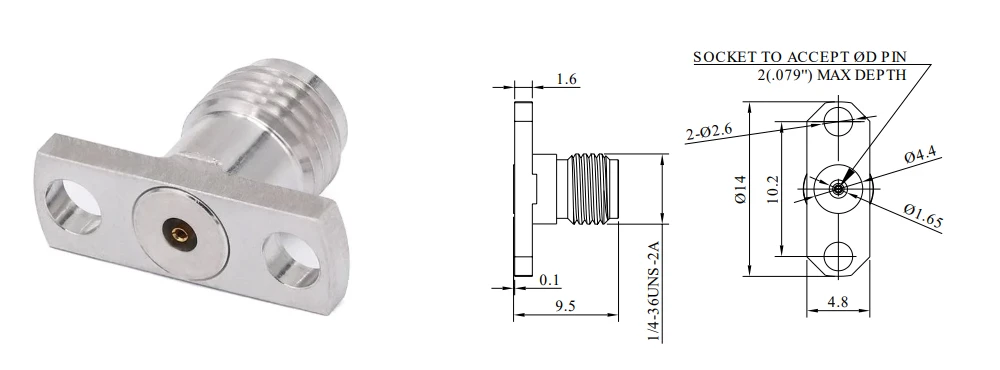

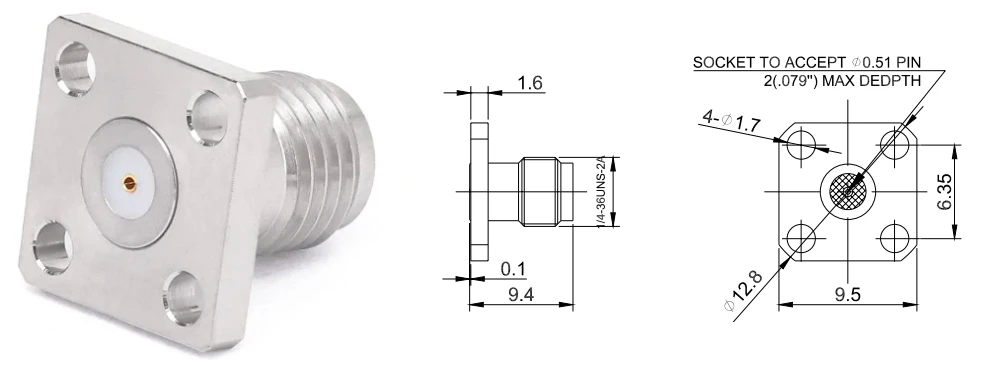

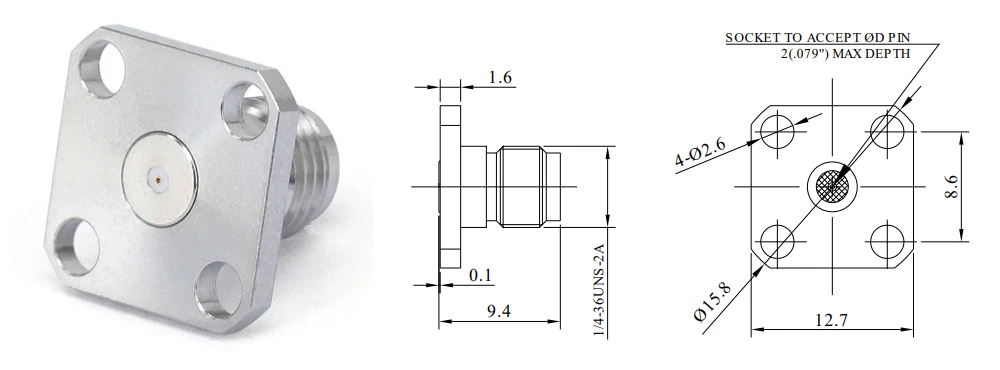

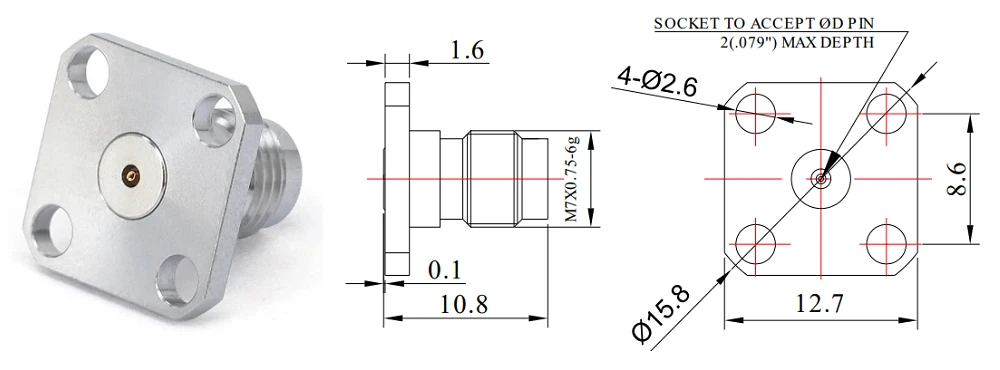

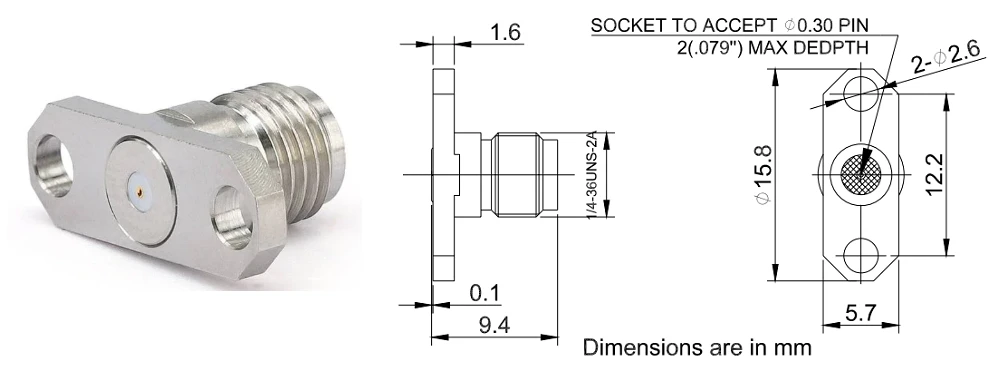

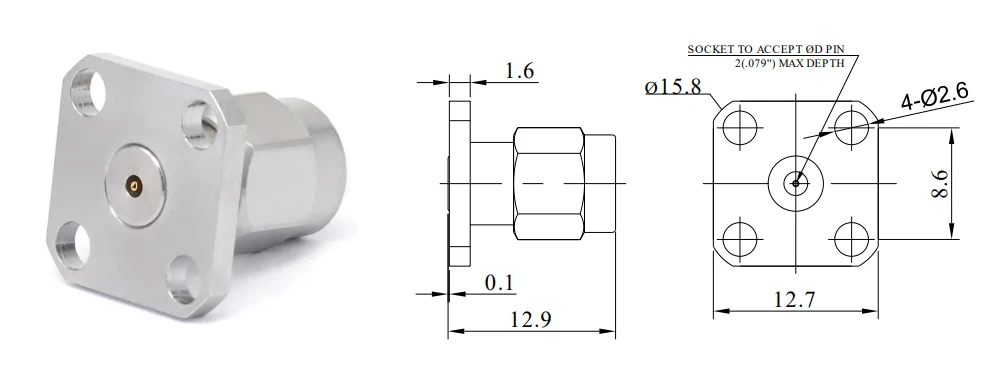

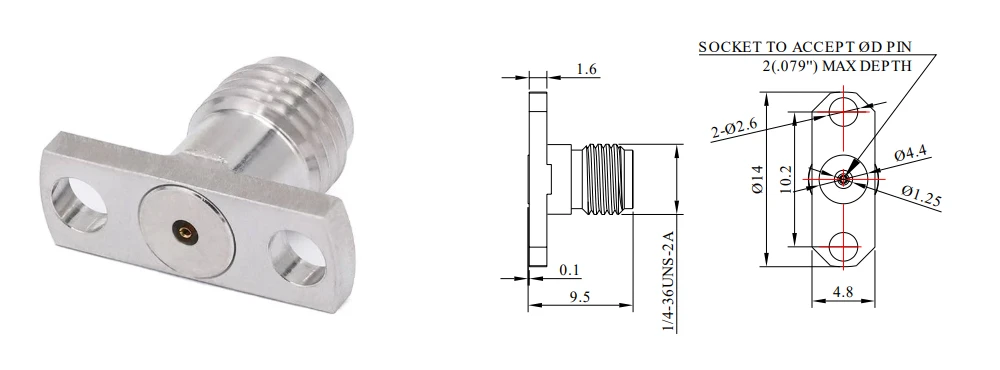

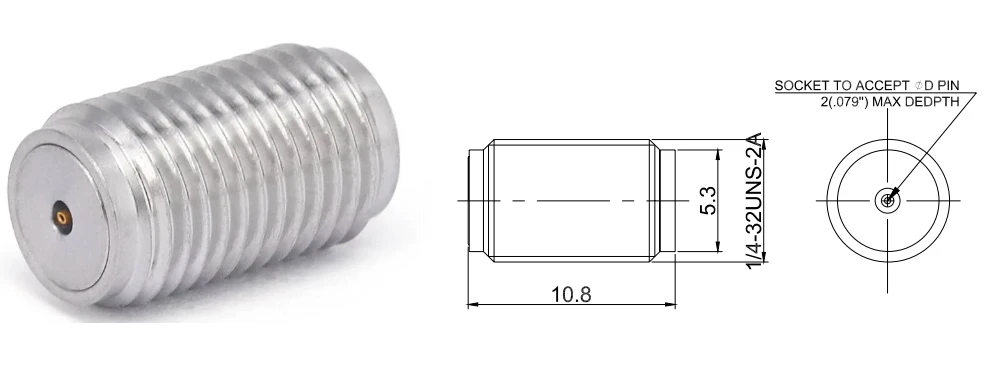

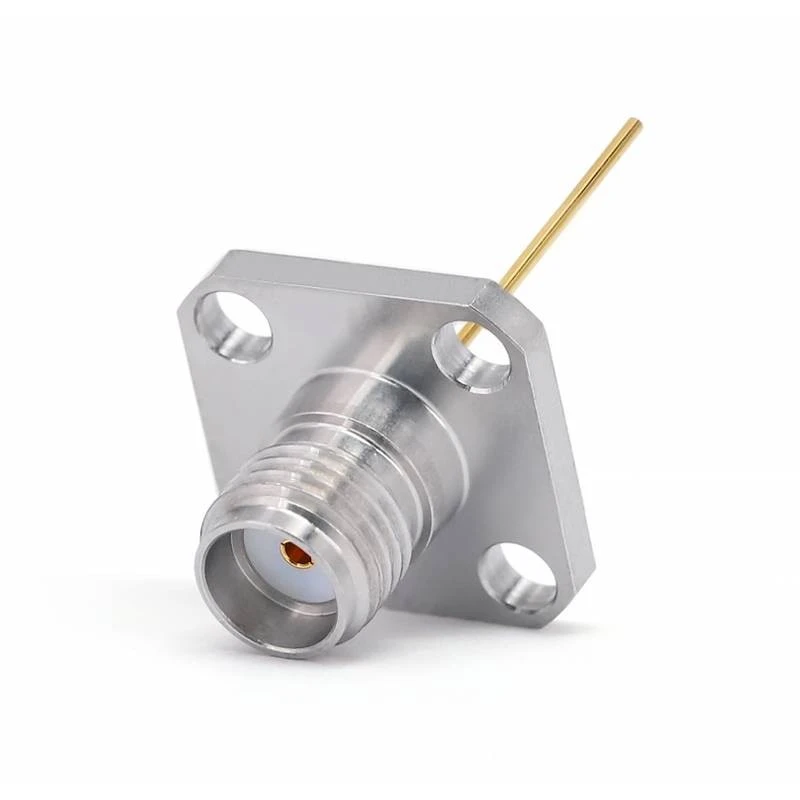

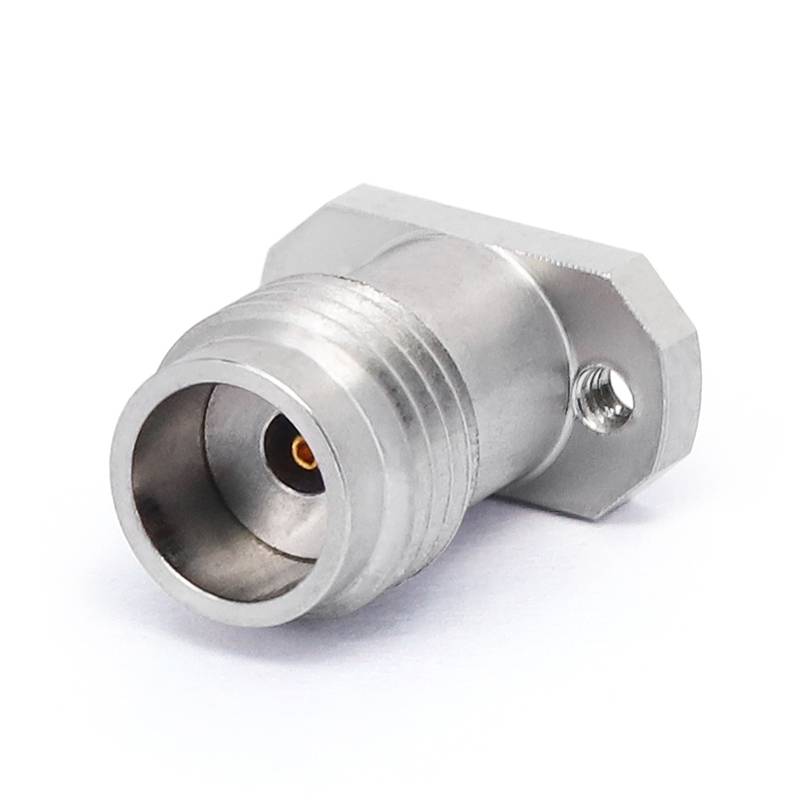

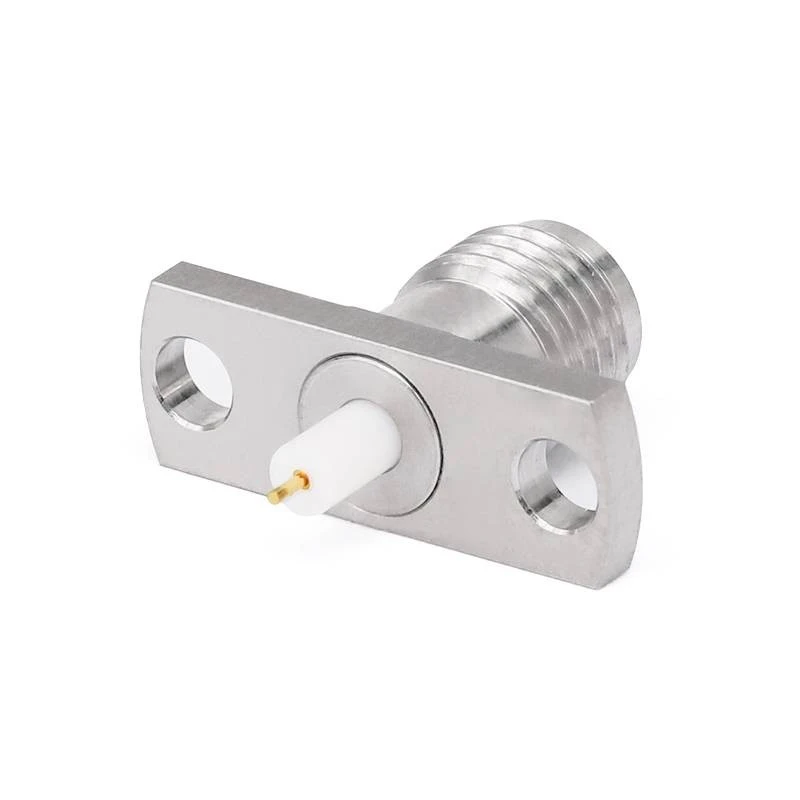

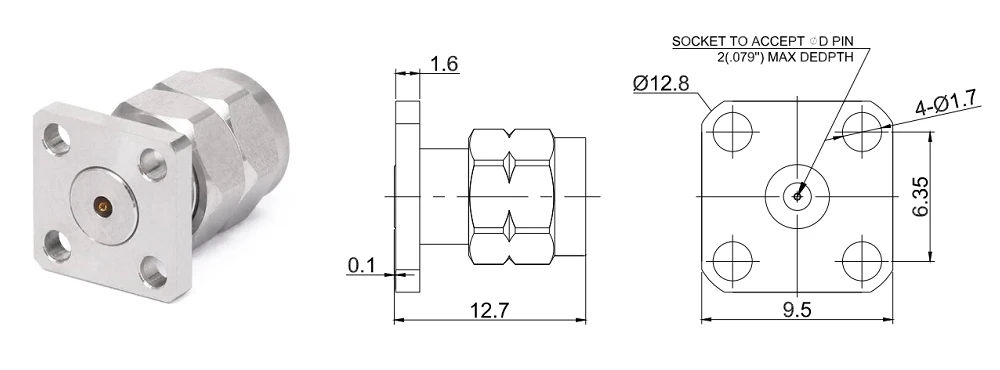

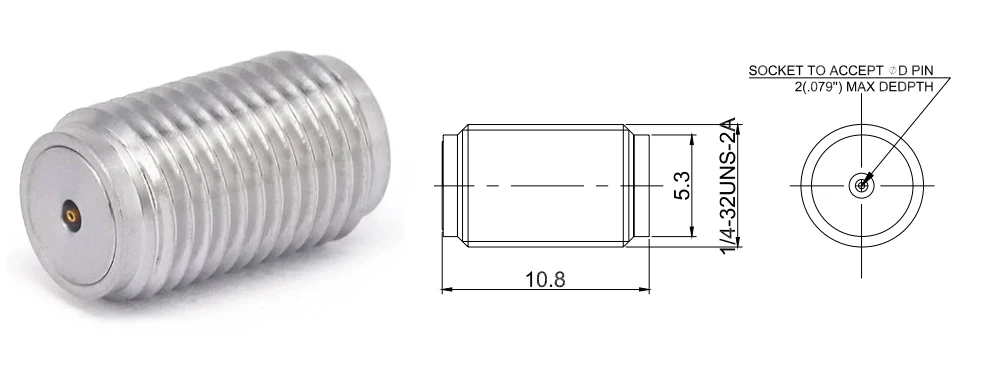

Οι αντανακλήσιμοι ομοαξονικοί συνδετήρες έχουν τέσσερις τύπους μορφών σώματος, όπως ευθεία, φλάντζα 4 οπών, πλήρως σπείρωμα ενσωματωμένο τύπο, 2hole Flange . Αυτός ο συνδετήρας έχει ένα σώμα από ανοξείδωτο χάλυβα και εξασφαλίζει εξαιρετική απόδοση μικροκυμάτων με χαμηλή απώλεια εισαγωγής και VSWR του1.25.}}}}}}}}}}}}}}}}}}}
Εφαρμογή προϊόντος
Οι αντιγραφείς των ομοαξονικών συνδετήρων RF χρησιμοποιούνται για τη σύνδεση των κυκλωμάτων RF των κεραιών, των μονάδων RF, των φίλτρων, των συσκευών πλοήγησης, των συστημάτων ραντάρ κ.λπ.
Συχνές ερωτήσεις
Δεδομένα προδιαγραφών προϊόντος
|
Διαμόρφωση |
|
|
Τύπος σύνδεσης |
SMA/2.92mm/2.4mm/1.85mm/GPO |
|
Σύνθετη αντίσταση |
50 ohms |
|
Πολικότητα |
Πρότυπο |
|
Μέθοδος βάσης σύνδεσης |

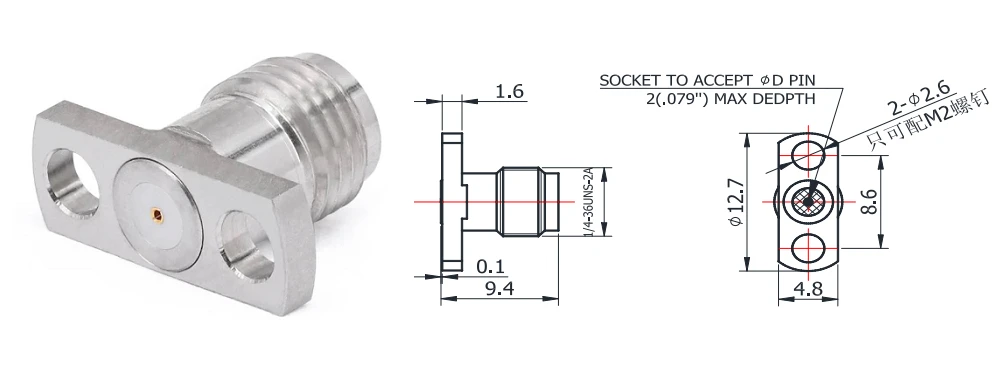

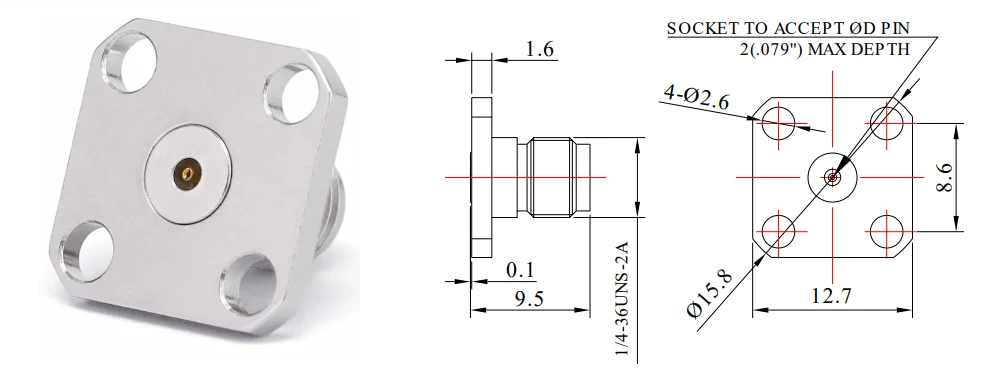

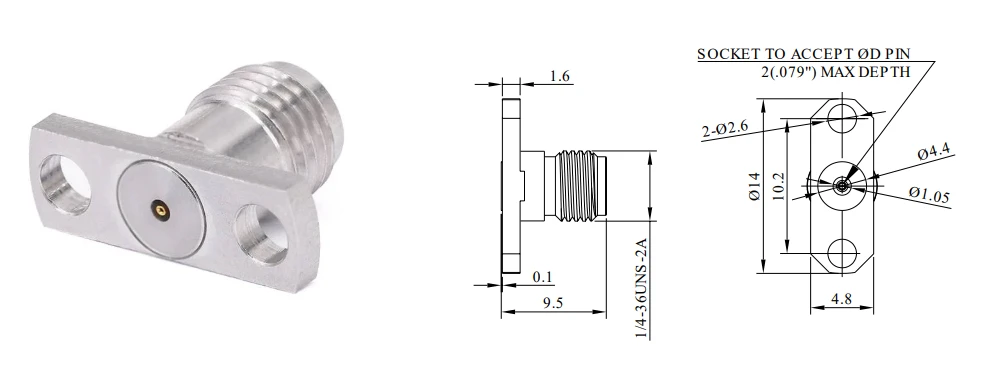

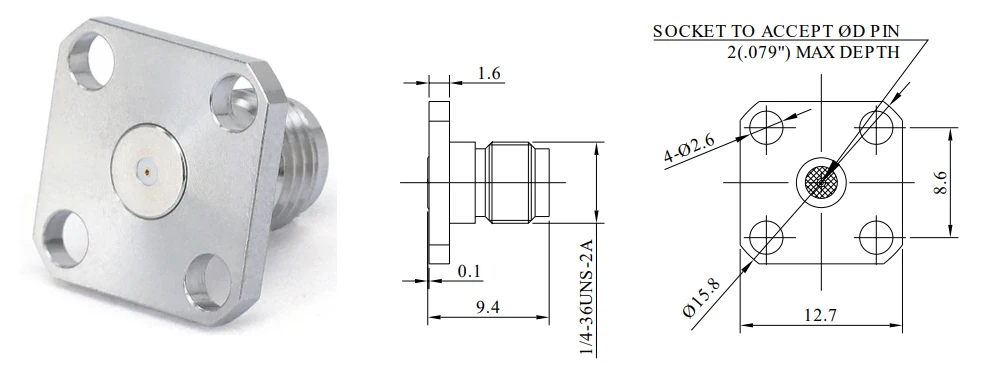

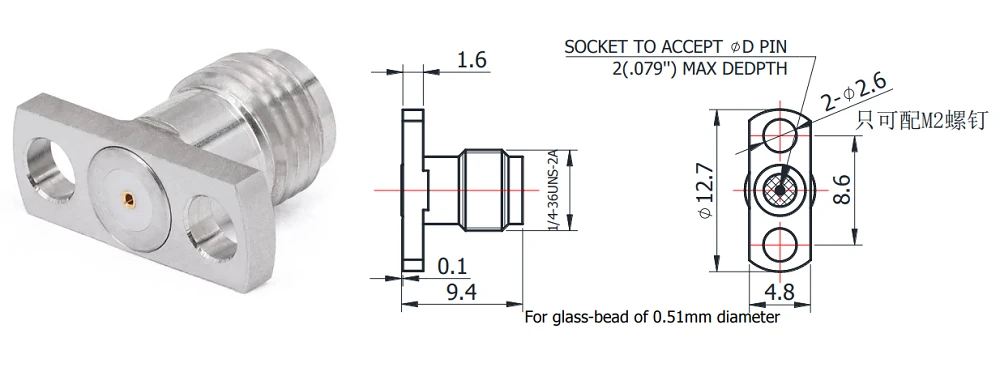

Ευθεία/ 2 οπή φλάντζα/ 4 οπή φλάντζα |
|
Μέθοδος προσκόλλησης |
Επαφή |
|
Πληροφορίες για τα υλικά |
|
|
Κεντρική επαφή |
Cube χρυσό επιμεταλλωμένο |
|
Εξωτερική επαφή |
Από ανοξείδωτο χάλυβα |
|
Σώμα |
Από ανοξείδωτο χάλυβα |
|
Διηλεκτρικός |
PEI/PTFE |
|
Περιβαλλοντικά δεδομένα |
|
|
Κλίμακα θερμοκρασίας |
-55 βαθμός σε +165 βαθμό |
|
2011/65/ΕΕ (ROHS) |
Υποχωρητικός |
Τύπος προϊόντος
| ΣΥΝΔΕΣΤΕ ΣΥΝΕΝΤΕ |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2- sma-kfd0151 |
DC - 26.5 GHz |
1.15 |
0,51 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2- sma-kfd0138 |
DC - 26.5 GHz |
1.15 |
0,38 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2- sma-kfd0151 |
DC - 26.5 GHz |
1.15 |
0,51 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2- sma-kfd0138 |
DC - 26.5 GHz |
1.15 |
0,38 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|

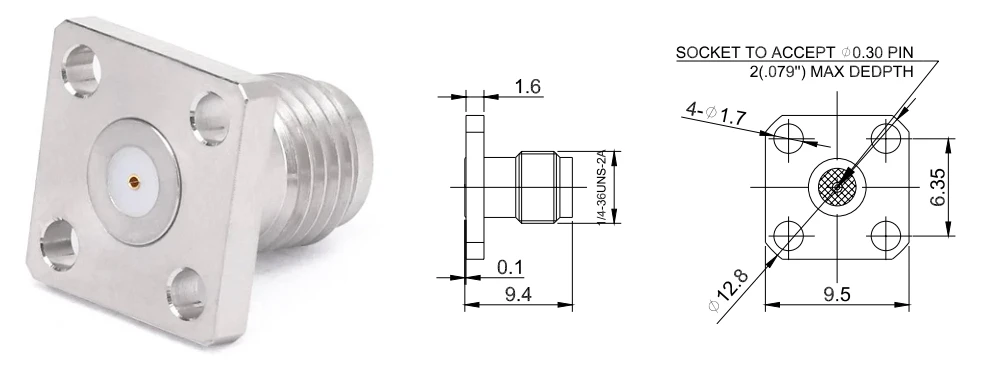

Fr 2- sma-kfd0130 |
DC - 26.5 GHz |
1.15 |
0,30mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|

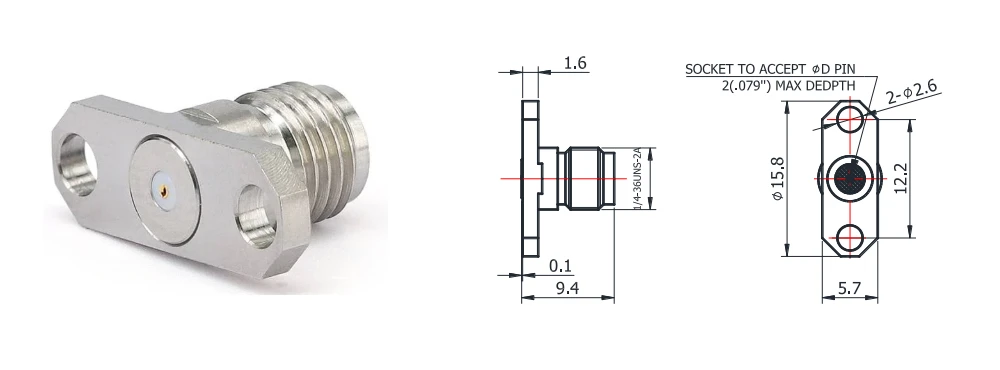

Fr 2- sma-kfd0230 |
DC - 26.5 GHz |
1.15 |
0,30mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|

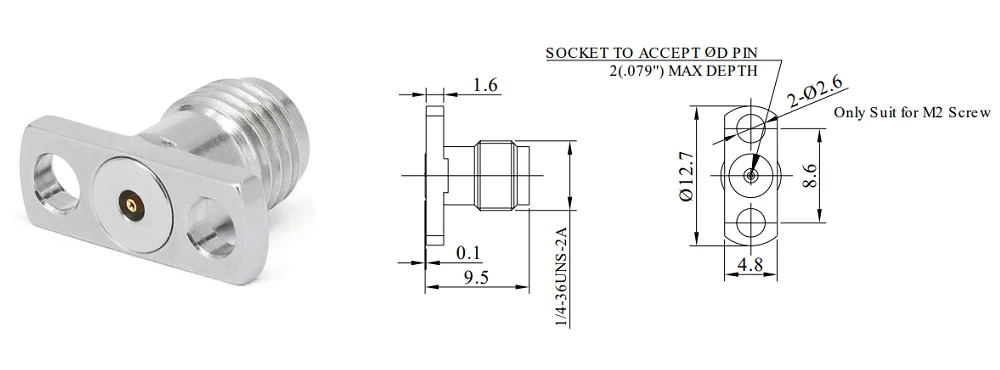

Fr 2- sma-kfd0251 |
DC - 26.5 GHz |
1.15 |
0,51 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2- sma-kfd0430 |
DC - 26.5 GHz |
1.15 |
0,30mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
FR 2- sma-kfd0451 |
DC - 26.5 GHz |
1.15 |
0,51 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
FR 2- sma-kfd0438 |
DC - 26.5 GHz |
1.15 |
0,38 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2- sma-kfd0751 |
DC - 26.5 GHz |
1.15 |
0,51 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2- sma-kfd0730 |
DC - 26.5 GHz |
1.15 |
0,30mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2- sma-kfd0751 |
DC - 26.5 GHz |
1.15 |
0,51 χιλιοστά |
| Οι συνδεδεμένοι συνδετήρες πεδίου 2.92mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.92- kfd0130 |
DC - 40 GHz |
1.15 |
0,30mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.92- kfd0151 |
DC - 40 GHz |
1.15 |
0,51 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.92- jfd0130 |
DC - 40 GHz |
1.15 |
0,30mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.92- kfd0451 |
DC - 40 GHz |
1.15 |
0,51 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|

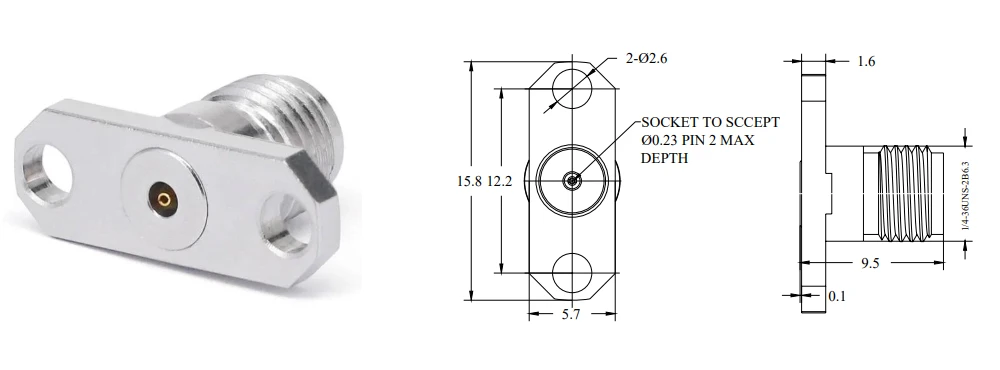

Fr 2-2.92- kfd0423 |
DC - 40 GHz |
1.15 |
0,23 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.92- kfd0430 |
DC - 40 GHz |
1.15 |
0,30mm |
| Οι συνδεδεμένοι συνδετήρες πεδίου 2.92mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.92- kfd0423 |
DC - 40 GHz |
1.15 |
0,23 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
FR 2-2.92- kfd0523 |
DC - 40 GHz |
1.15 |
0,23 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.92- kfd0530 |
DC - 40 GHz |
1.15 |
0,30mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
FR 2-2.92- kfd0551 |
DC - 40 GHz |
1.15 |
0,51 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|

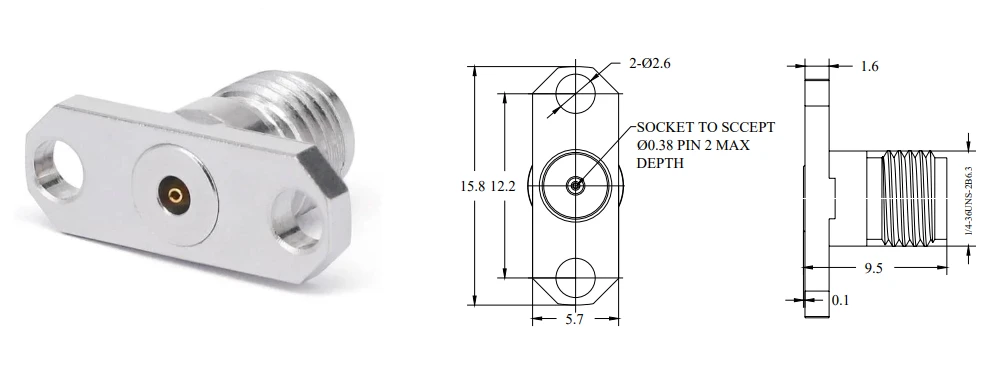

FR 2-2.92- kfd0538 |
DC - 40 GHz |
1.15 |
0,38 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.92- kfd0730 |
DC - 40 GHz |
1.15 |
0,30mm |
| Οι συνδεδεμένοι συνδετήρες πεδίου 2.92mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
FR 2-2.92- kyd0251 |
DC - 40 GHz |
1.15 |
0,51 χιλιοστά |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
FR 2-2.92- kyd0251 |
DC - 40 GHz |
1.15 |
0,51 χιλιοστά |
| Οι συνδεδεμένοι συνδετήρες πεδίου 2.4mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.4- kfd0130 |
DC - 50 GHz |
1.15 |
0,30mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.4- jfd0230 |
DC - 50 GHz |
1.15 |
0,30mm |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-2.4- jfd0130 |
DC - 50 GHz |
1.15 |
0,30mm |
| 1,85mm Αντικαταστάτες πεδίου |
|
Σκι |
Συχνότητα |
VSWR |
Αντιστοιχία |
|
Fr 2-1.85- kfd0230 |
DC - 67 GHz |
1.25 |
0,30mm |
