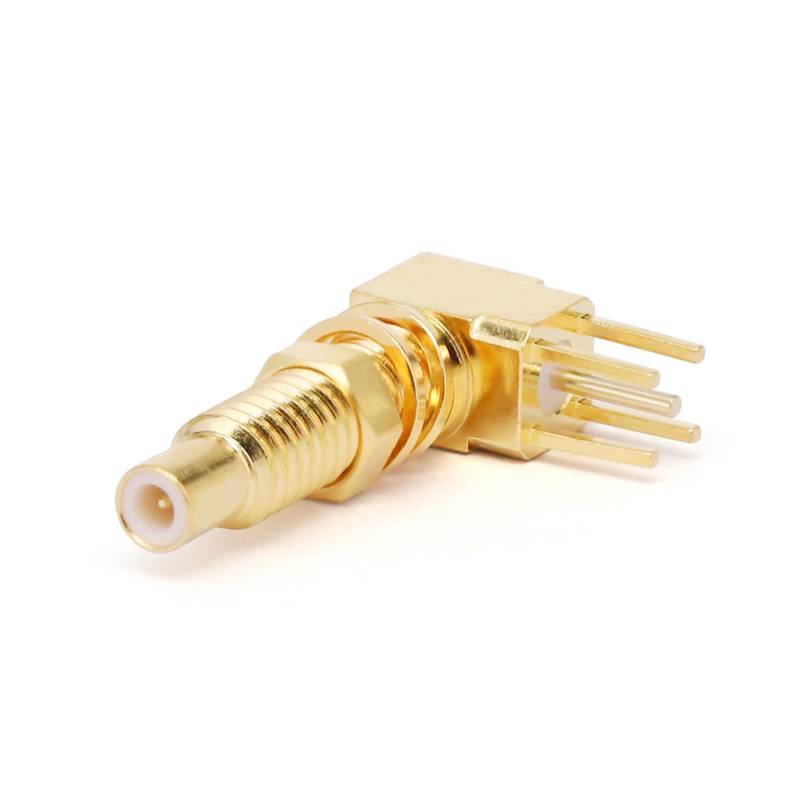

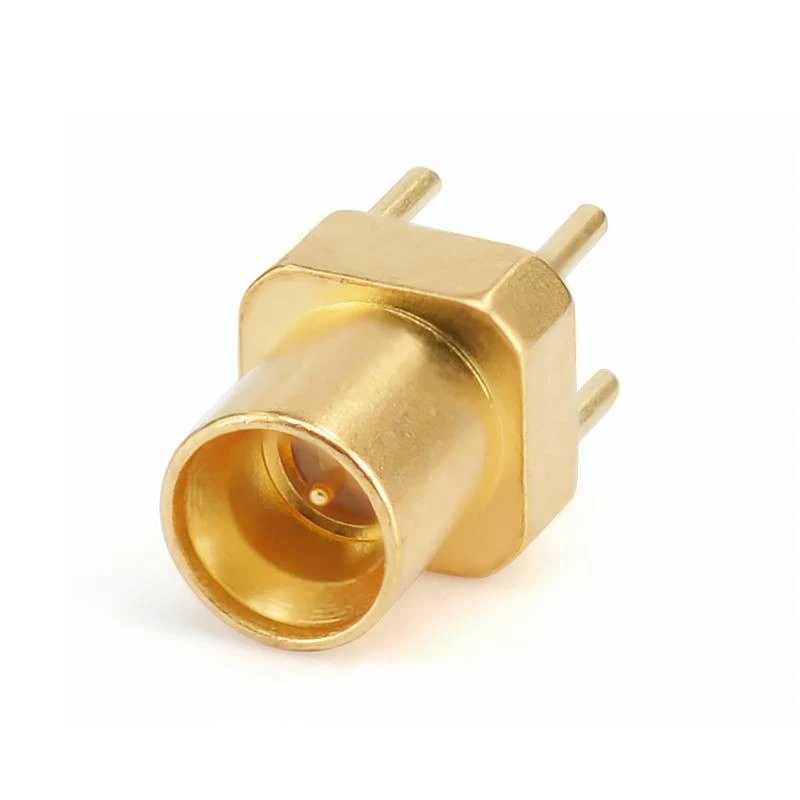

Pcb connectors 2

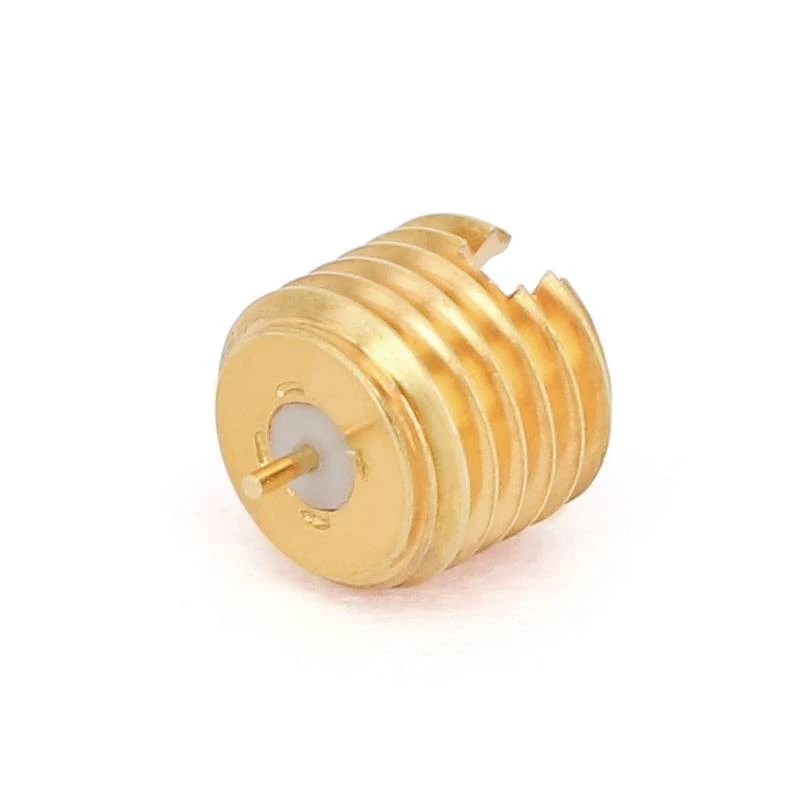

Pcb connectors 3

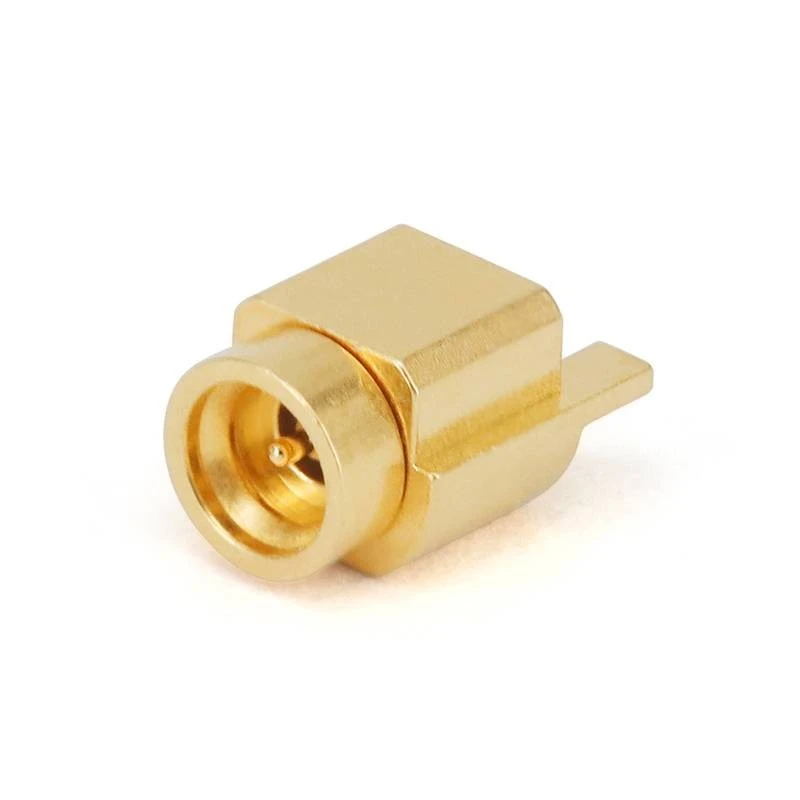

Pcb connectors 4

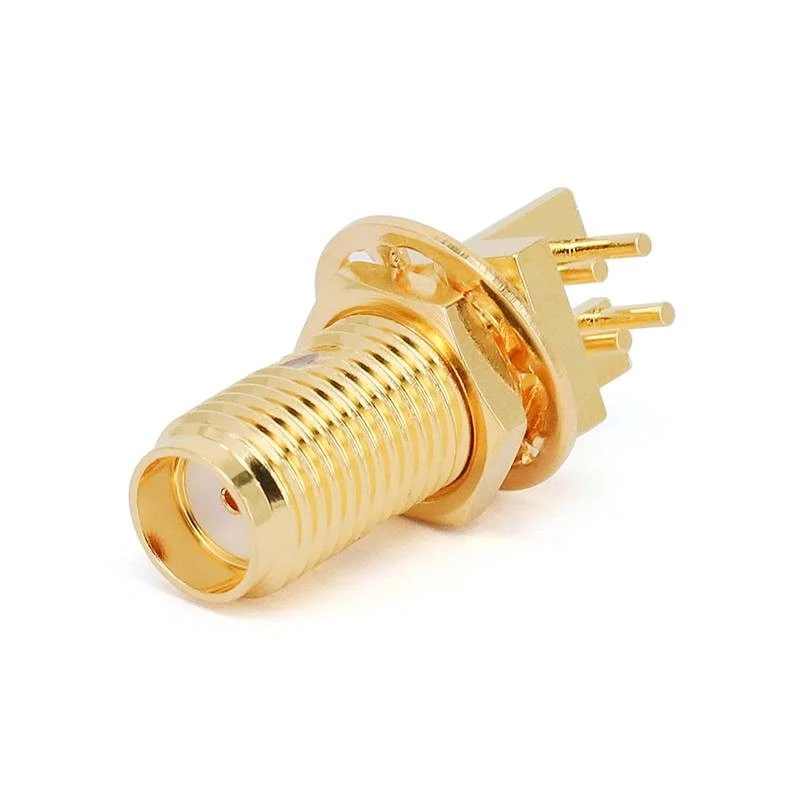

Pcb connectors 5

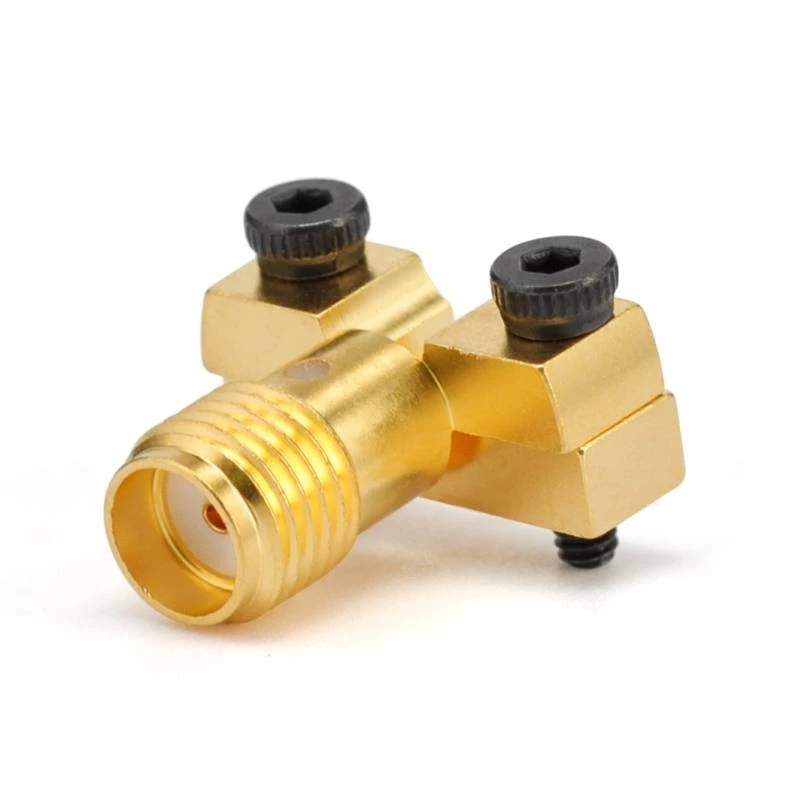

Pcb connectors 6

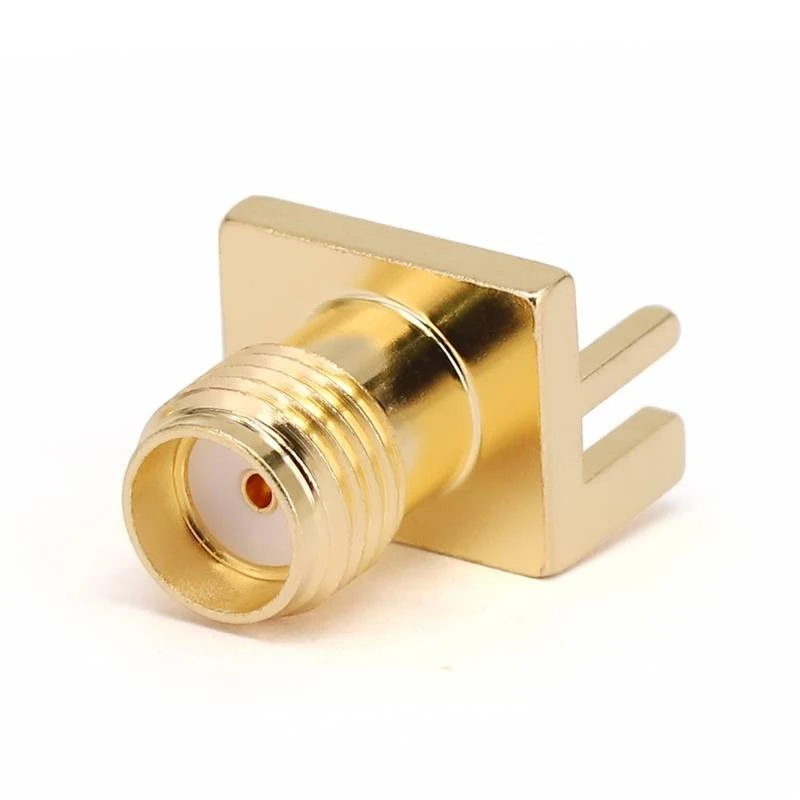

Pcb connectors 7

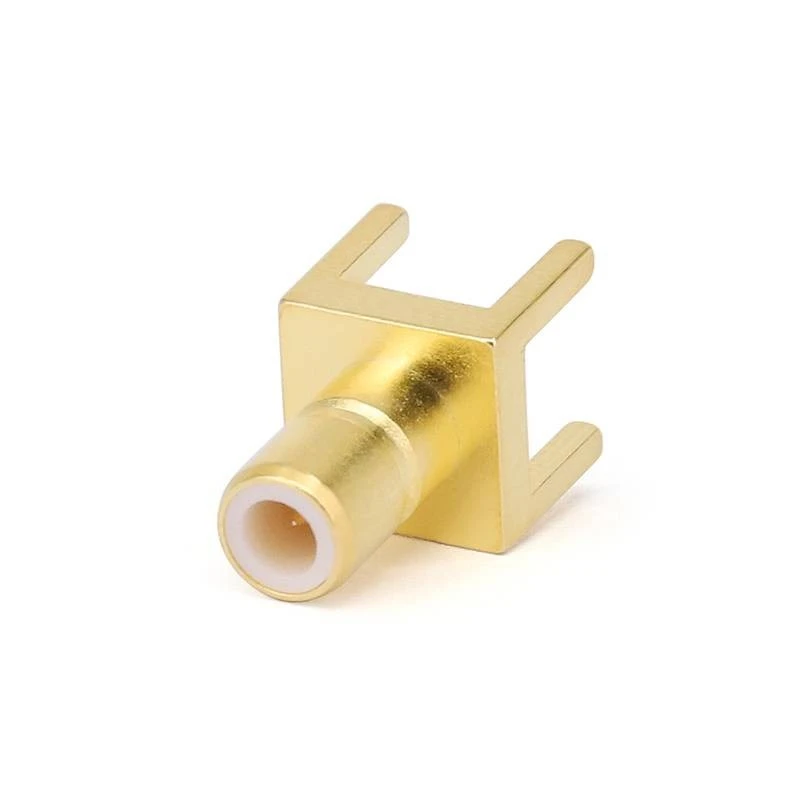

Pcb connectors 8

Συνδέσεις PCB

Οι συνδετήρες RF PCB, οι οποίες είναι η συντομογραφία των "Συνδέσμων Πίνακας Τυπωμένων Κυκλών", είναι επαγγελματικά ηλεκτρικά εξαρτήματα . έχουν σχεδιαστεί για να επιτύχουν μια αξιόπιστη σύνδεση μεταξύ ομοαξονικών καλωδίων και τυπωμένων κυκλωμάτων {

Αποστολή ερώτησής

Περιγραφή

Εισαγωγή προϊόντος

Οι συνδετήρες RF PCB είναι τυπικά σχεδιασμένοι με χαρακτηριστικές σύνθετες αντιστάσεις 50 ή 75 ohms . Αυτή η ακριβής αντιστοίχιση σύνθετης αντίστασης είναι υψίστης σημασίας καθώς ευθυγραμμίζεται με την αντίσταση των γραμμών μεταφοράς.} Η ακαμψία μπορεί να οδηγήσει σε σοβαρή αντανάκλαση σήματος, οδηγώντας σε σημαντική απώλεια σήματος και να αποδυναμώσουν την απόδοση {}}}}. Σήματα συχνότητας . Ορισμένα μοντέλα είναι ικανά να λειτουργούν σε συχνότητες μέχρι 110 GHz ή ακόμα και υψηλότερα . διαθέτουν χαμηλή απώλεια εισαγωγής, πράγμα που σημαίνει ότι η ισχύς του σήματος παραμένει σχετικά σταθερή καθώς το σήμα περνάει μέσω των συνδετήρων .

Στυλ σώματος προϊόντος

Το FlexIRF έχει μεγάλη ποικιλία τύπων θύρας για τους συνδετήρες PCB . που χρησιμοποιούνται συνήθως περιλαμβάνουν SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP και SSMP .

Έρχονται σε διαφορετικά στυλ τοποθέτησης, συμπεριλαμβανομένης της τοποθέτησης οπών, της τοποθέτησης επιφάνειας και της τοποθέτησης άκρων . Αυτό επιτρέπει την εύκολη ενσωμάτωση σε διαφορετικές διατάξεις PCB .,

Εφαρμογή προϊόντος

Οι συνδετήρες RF PCB χρησιμοποιούνται εκτενώς σε σταθμούς βάσης κινητής τηλεφωνίας, όπου εξασφαλίζουν ότι η αποτελεσματική μετάδοση των σημάτων υψηλής συχνότητας μεταξύ της κεραίας και του PCB . στον ιατρικό εξοπλισμό, όπως οι μηχανές MRI (Magnetic Resonance Imaging) και οι συσκευές παρακολούθησης ασθενών, χρησιμοποιούνται οι συνδετήρες RF PCB για τη μετάδοση υψηλών σημάτων συχνοτήτων. Χρησιμοποιείται σε εφαρμογές όπως συστήματα ραντάρ αυτοκινήτων για λειτουργίες όπως προσαρμοστικό Cruise Control .

Συχνές ερωτήσεις

Ποιος τρόπος αποστολής μπορείτε να παρέχετε;

Μπορούμε να παρέχουμε ναυτιλία δια θαλάσσης, αεροπορικώς και με》.

Ποια είναι η υπηρεσία μετά την πώληση;

Η περίοδος εγγύησης ποιότητας είναι ένα έτος . οποιοδήποτε πρόβλημα ποιότητας θα επιλυθεί στις ικανοποιήσεις των πελατών .

Δεδομένα προδιαγραφών προϊόντος

Διαμόρφωση
Τύπος σύνδεσης	SMA/2.92mm/2.4mm/1.85mm/GPO
Σύνθετη αντίσταση	50 ohms
Πολικότητα	Πρότυπο
Μέθοδος βάσης σύνδεσης	Ευθεία/ 2 οπή φλάντζα/ 4 οπή φλάντζα
Μέθοδος προσκόλλησης	Επαφή
Πληροφορίες για τα υλικά
Κεντρική επαφή	Cube χρυσό επιμεταλλωμένο
Εξωτερική επαφή	Ορείχαλκο χρυσό επιχρυσωμένο
Σώμα	Ορείχαλκο χρυσό και ανοξείδωτος χάλυβα
Διηλεκτρικός	PEI/PTFE
Περιβαλλοντικά δεδομένα
Κλίμακα θερμοκρασίας	-55 βαθμός σε +165 βαθμό
2011/65/ΕΕ (ROHS)	Υποχωρητικός

Τύπος προϊόντος

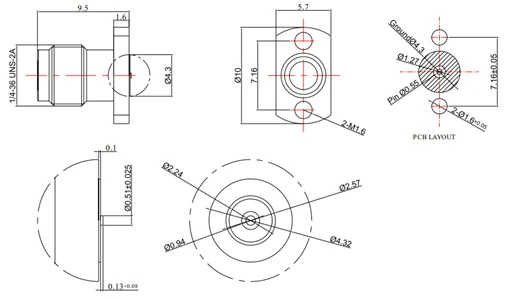

Συνδέσμοι SMA PCB

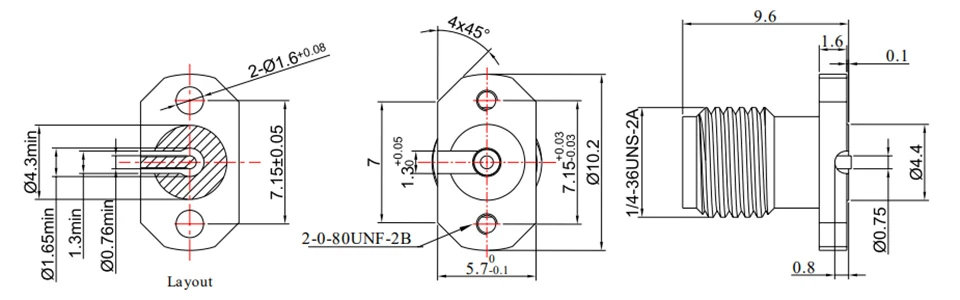

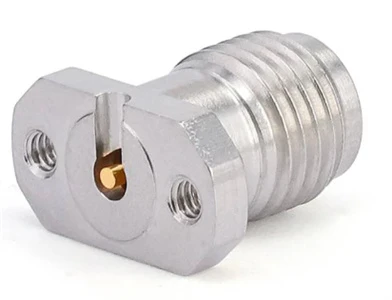

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

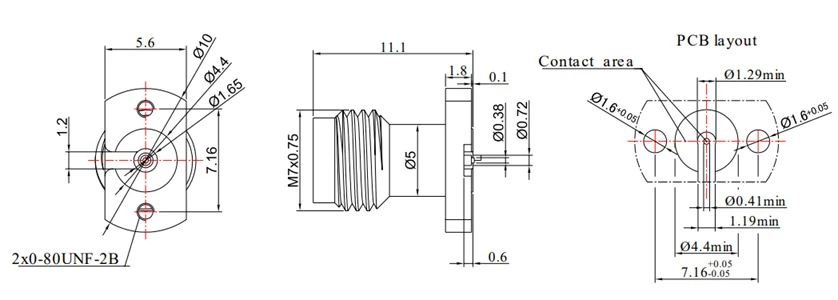

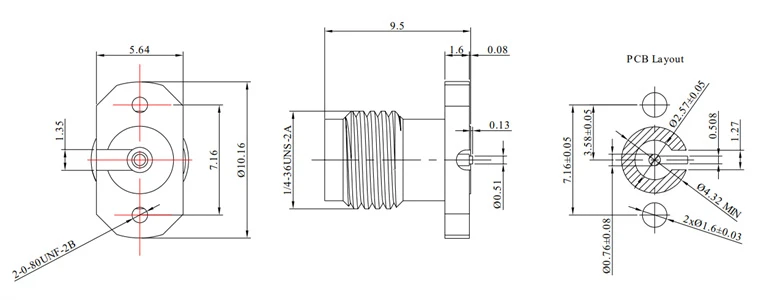

Fr 2- sma-kfd 216-4	DC - 26.5 GHz	1.20	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Επιφανειακό σήμα

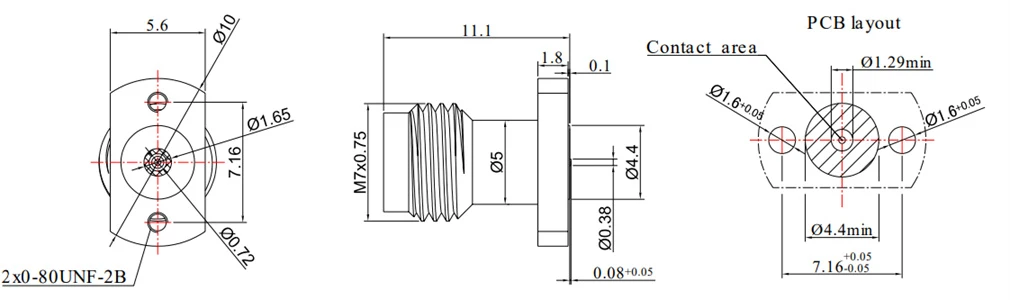

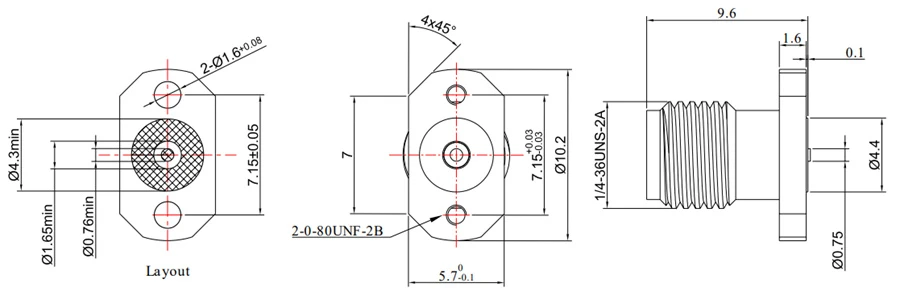

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- sma-kfd216	DC - 26.5 GHz	1.20	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Μεσαία και χαμηλότερα σήματα

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

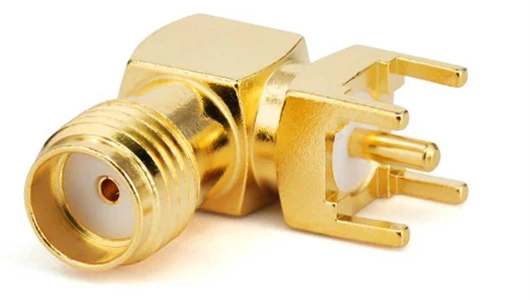

Fr 2- sma-khd 104-1	DC - 12.4 GHz	1.20	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

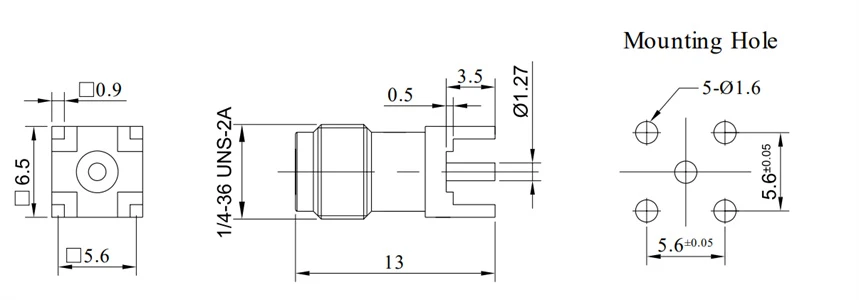

Συνδέσμοι SMA PCB

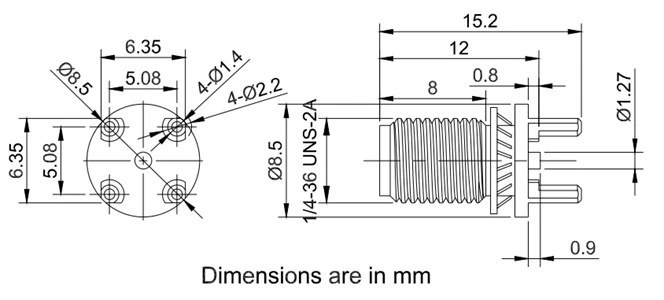

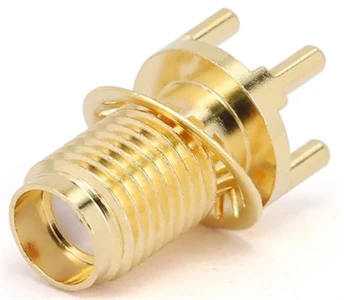

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

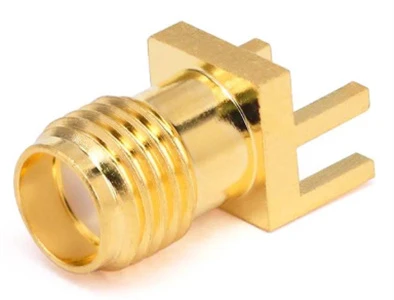

Fr 2- sma-khd100	DC - 18 GHz	1.25	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

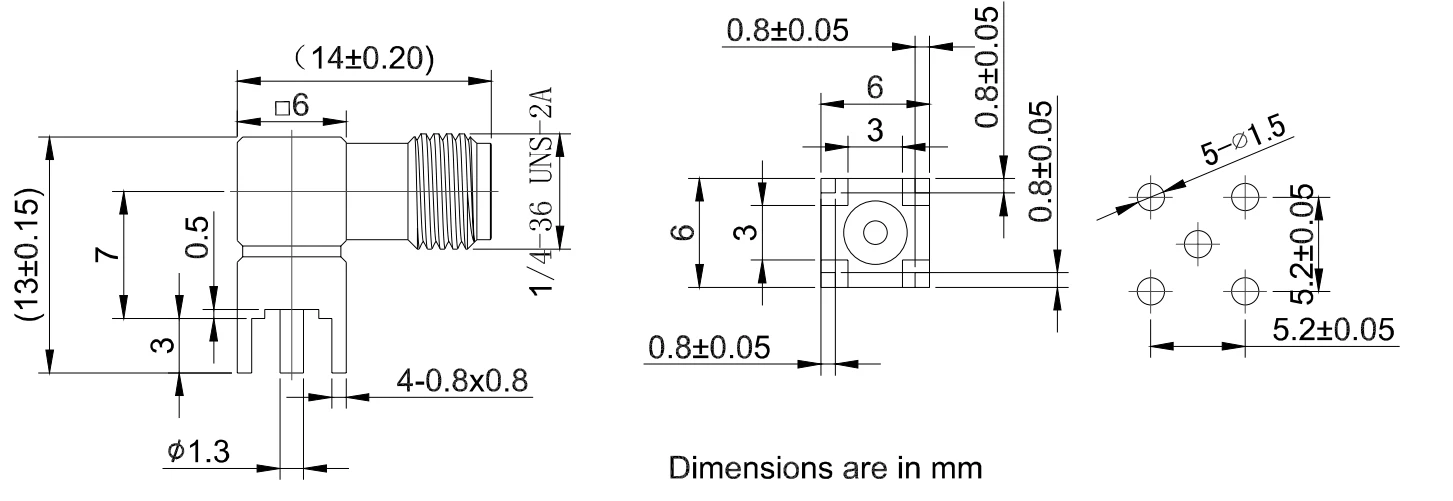

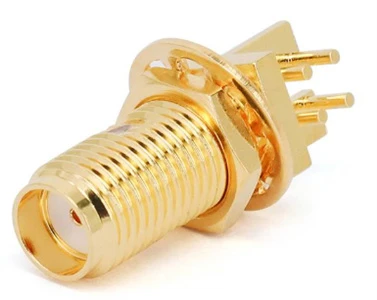

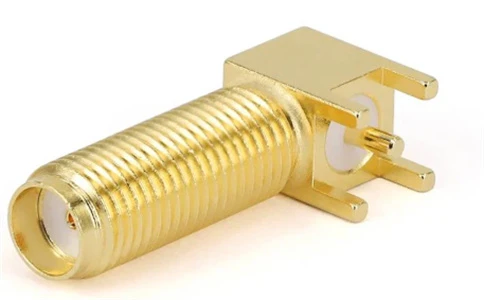

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

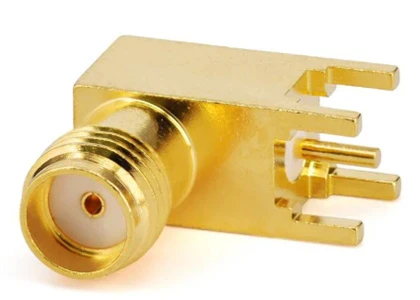

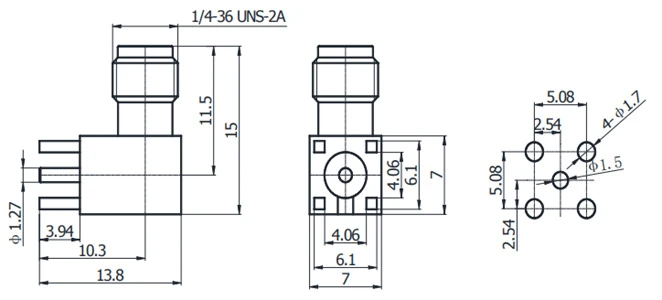

Fr 2- sma-kwhd	DC - 6 GHz	1.25	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Συνδέσμοι SMA PCB

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- sma-kwhd10	DC - 6 GHz	1.25	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- sma-kwhd17	DC - 6 GHz	1.25	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- sma-kwhd11	DC - 6 GHz	1.25	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

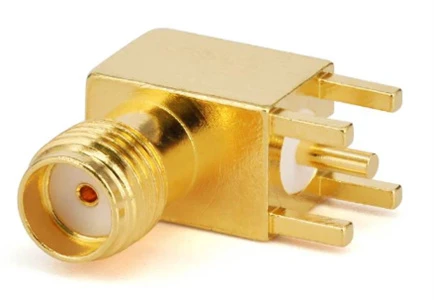

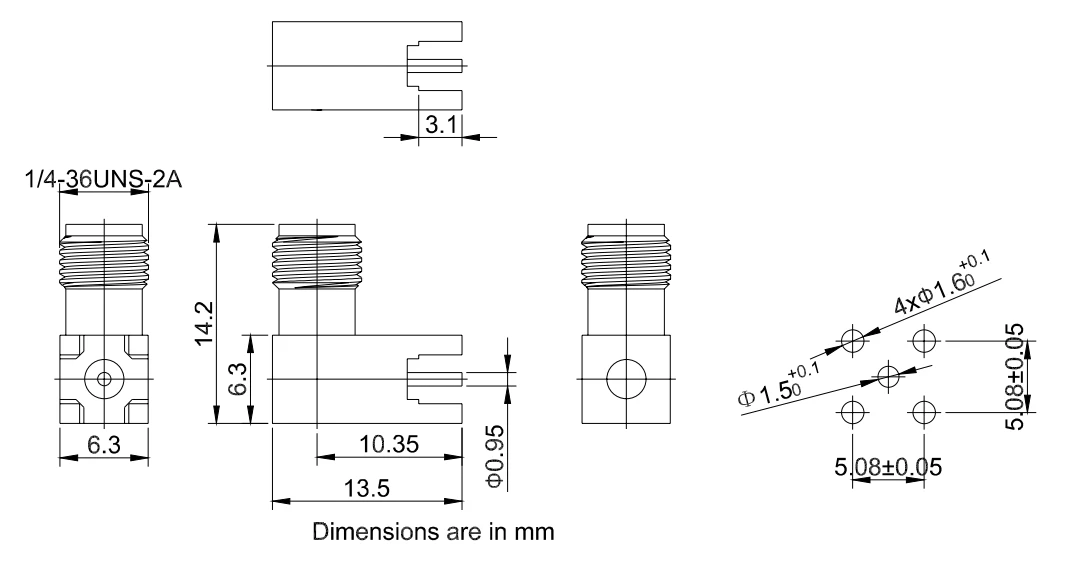

Συνδέσμοι SMA PCB

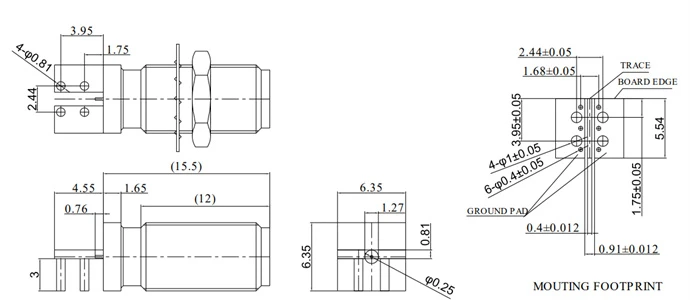

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- sma-khd201a	DC - 6 GHz	1.25	Οριζόντια συγκόλληση κασέτας	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- sma-kwhd17	DC - 6 GHz	1.25	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

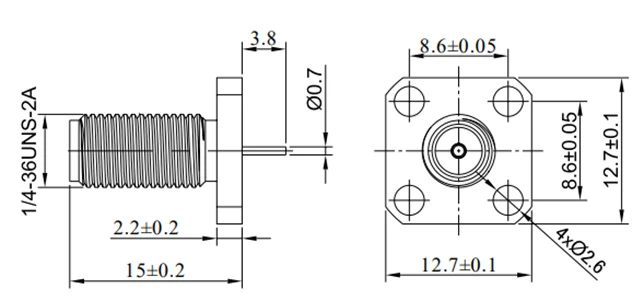

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- sma-kyfd0101	DC - 6 GHz	1.25	Βιδωτή στερέωση	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Συνδέσμοι SMA PCB

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- sma-kyhd321	DC - 26.5 GHz	1.30	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- sma-khd	DC - 6 GHz	1.25	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

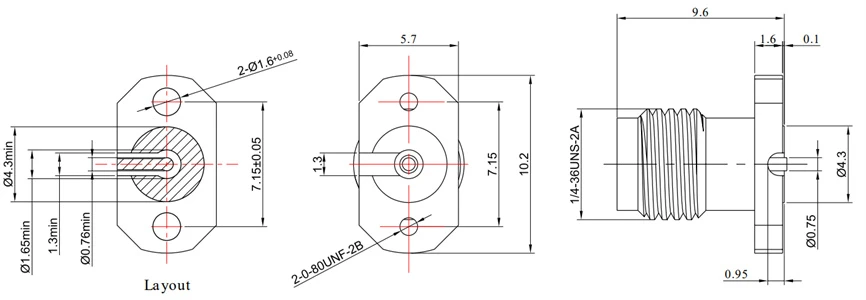

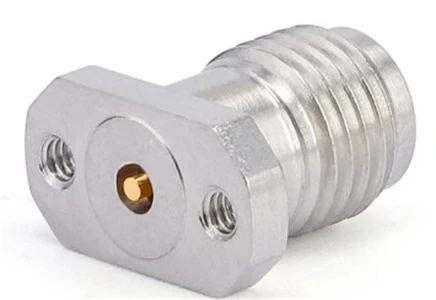

Συνδέσεις PCB 2.92mm PCB

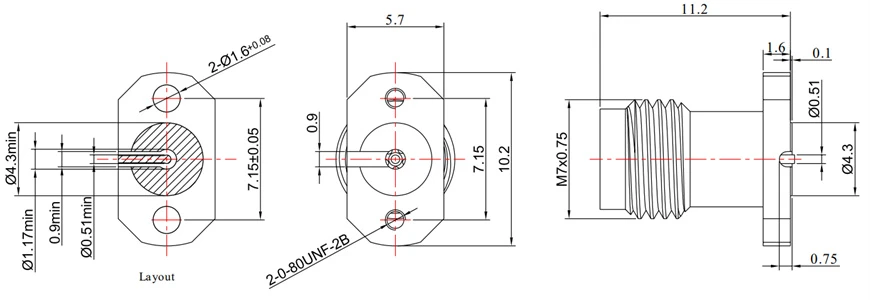

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2-2.92- kfd216	DC - 40 GHz	1.25	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Επιφανειακό σήμα

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2-2.92- kfd 216-1	DC - 40 GHz	1.25	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Μεσαία και χαμηλότερα σήματα

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

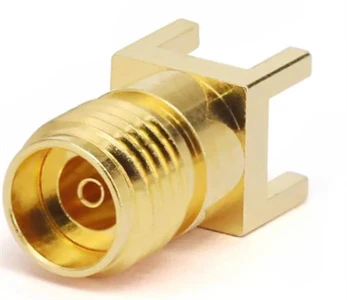

FR 2-2.92- khd100	DC - 40 GHz	1.25	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

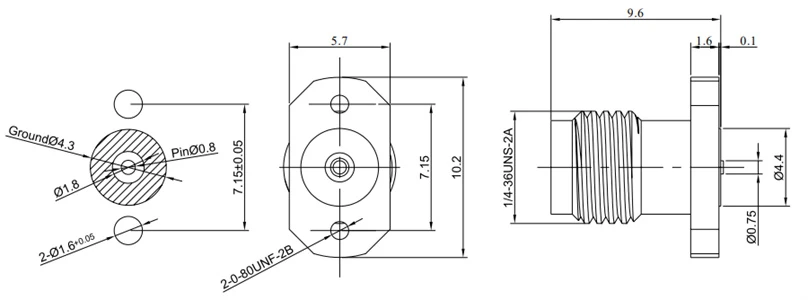

Συνδέσεις PCB 3.5mm PCB

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2-3.5- kfd216	DC - 26.5 GHz	1.25	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Επιφανειακό σήμα

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2-3.5- kfd 216-1	DC - 26.5 GHz	1.25	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Μεσαία και χαμηλότερα σήματα

Συνδέσεις PCB 2.4mm PCB

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

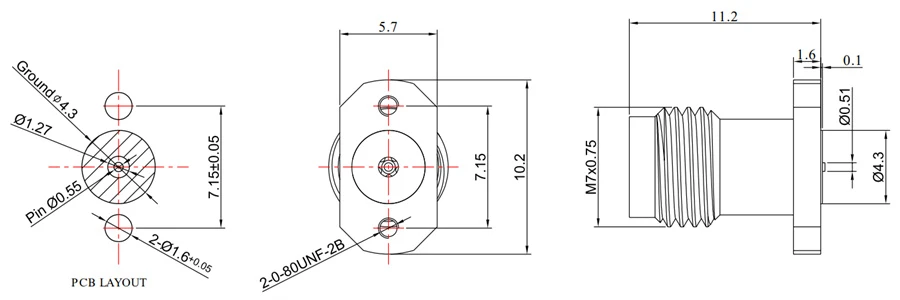

Fr 2-2.4- kfd216	DC - 50 Hz	1.25	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Επιφανειακό σήμα

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2-2.4- kfd 216-1	DC - 50 Hz	1.25	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Μεσαία και χαμηλότερα σήματα

Συνδέσεις PCB 1.85mm PCB

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2-1.85- kfd216	DC - 67 Hz	1.30	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Επιφανειακό σήμα

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2-2.4- kfd 216-1	DC - 50 Hz	1.30	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Μεσαία και χαμηλότερα σήματα

Συνδέσεις PCB (SMP) GPO (SMP)

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

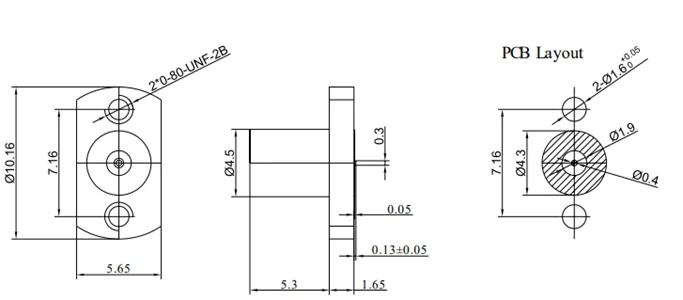

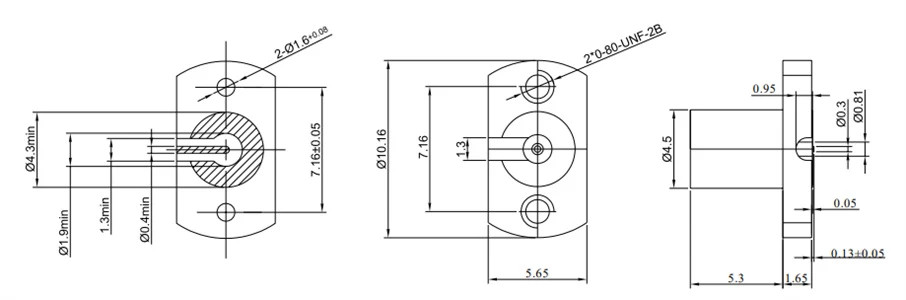

FR 2- GPO-JFD216	DC - 40 GHz	1.50	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Επιφανειακό σήμα

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- gpo-jfd 216-1	DC - 40 GHz	1.50	Βιδωτή στερέωση	Από ανοξείδωτο χάλυβα	Μεσαία και χαμηλότερα σήματα

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- gpo-khd	DC - 18 Hz	1.25	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Συνδέσεις PCB (SMP) GPO (SMP)

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης

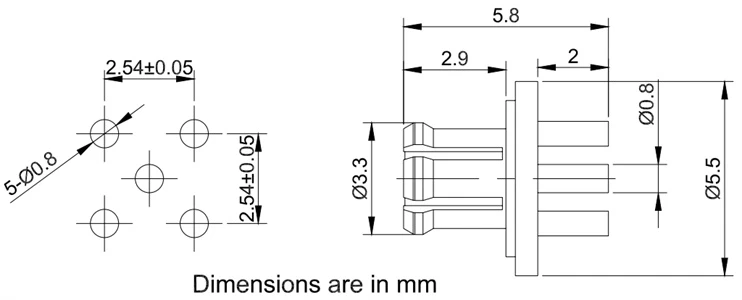

FR 2- GPO-JHD15	DC - 40 GHz	1.50	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Περιορισμένη κράτηση

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
Fr 2- gpo-jfd 246- f	DC - 26.5 GHz	1.45	Βιδωτή στερέωση	Ορείχαλκο χρυσό επιχρυσωμένο	Πλήρης κράτηση

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
Fr 2- gpo-jhd 23- f	DC - 26.5 GHz	1.45	Κασέτα και συγκόλληση επιφάνειας	Ορείχαλκο χρυσό επιχρυσωμένο	Πλήρης κράτηση

Συνδέσεις PCB (SMP) GPO (SMP)

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
Fr 2- gpo-jhd 23- l	DC - 26.5 GHz	1.45	Κασέτα και συγκόλληση επιφάνειας	Ορείχαλκο χρυσό επιχρυσωμένο	Περιορισμένη κράτηση

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
Fr 2- gpo-jhd 23- s	DC - 26.5 GHz	1.45	Κασέτα και συγκόλληση επιφάνειας	Ορείχαλκο χρυσό επιχρυσωμένο	Λείος

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
Fr 2- gpo-jhd 2- s	DC - 26.5 GHz	1.45	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Λείος

Συνδέσεις PCB (μίνι SMP) GPPO (MINI-SMP)

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
Fr 2- gppo-jhd 1- s	DC - 65 GHz	1.57@40G	Επιφανειακή συγκόλληση	Ορείχαλκο χρυσό επιχρυσωμένο	Λείος

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
Fr 2- gppo-jhd1	DC - 65 GHz	1.57@40G	Επιφανειακή συγκόλληση	Ορείχαλκο χρυσό επιχρυσωμένο	Πλήρης κράτηση

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
FR 2- GPPO-JHD20R	DC - 40 GHz	1.25	Οριζόντια συγκόλληση επιφάνειας	Ορείχαλκο χρυσό επιχρυσωμένο	Λείος

GPPO (MINI-SMP) & G3PO (SMPS) PCB Συνδέσεις

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
Fr 2- gppo-jhd-s	DC - 40 GHz	1.50	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Λείος

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Τύπος διασύνδεσης
Fr 2- g3po-jhd 10-1	DC - 100 GHz	1.70	Οριζόντια συγκόλληση επιφάνειας	Ορείχαλκο χρυσό επιχρυσωμένο	Λείος

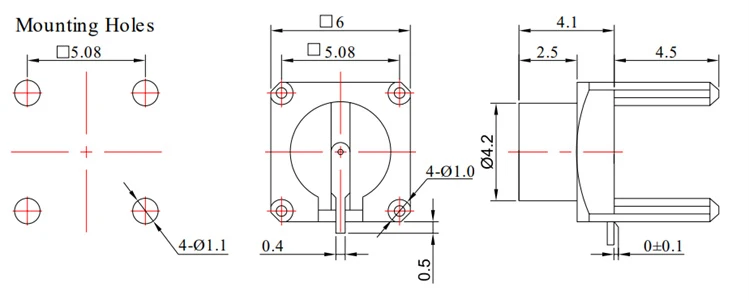

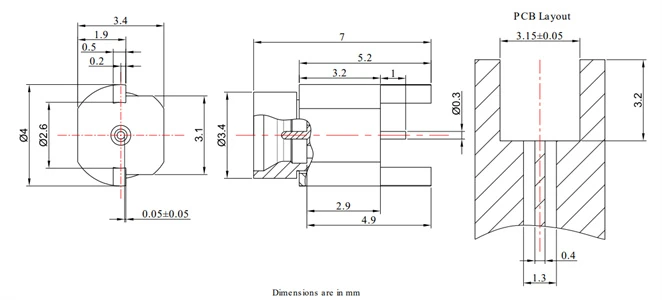

Σύνδεσμοι SSMC PCB

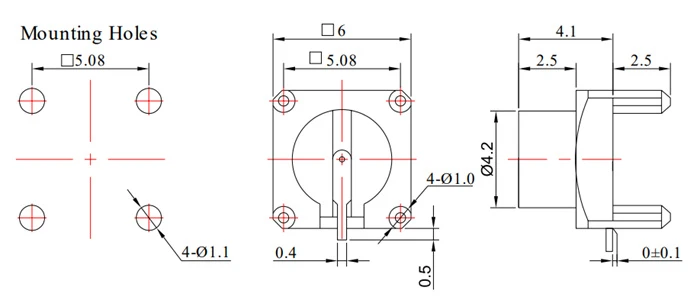

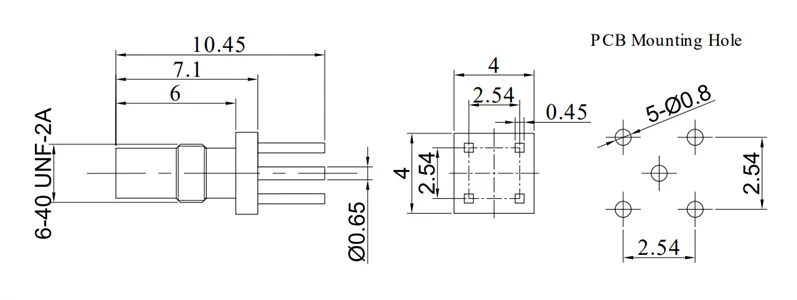

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- ssmc-jwhd1	DC - 6 GHz	1.35	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

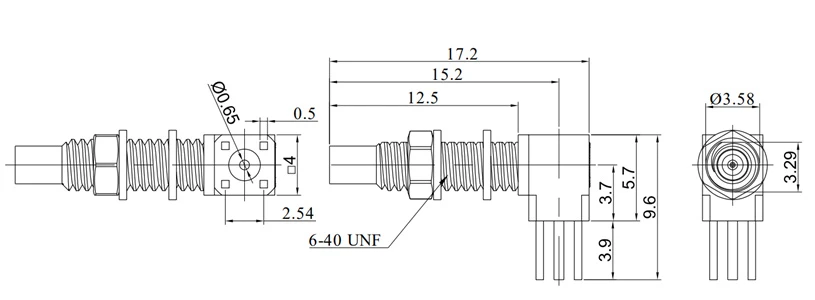

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- ssmc-jywhd5	DC - 6 GHz	1.35	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
FR 2- SSMC-JHD2	DC - 6 GHz	1.35	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Λείος

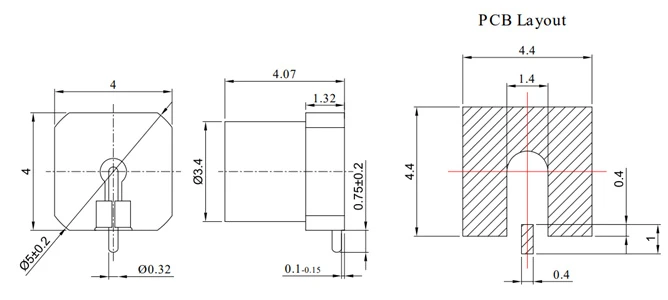

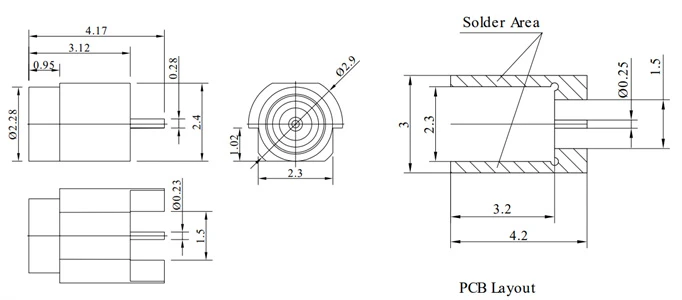

Συνδέσεις MMCX & MCX PCB

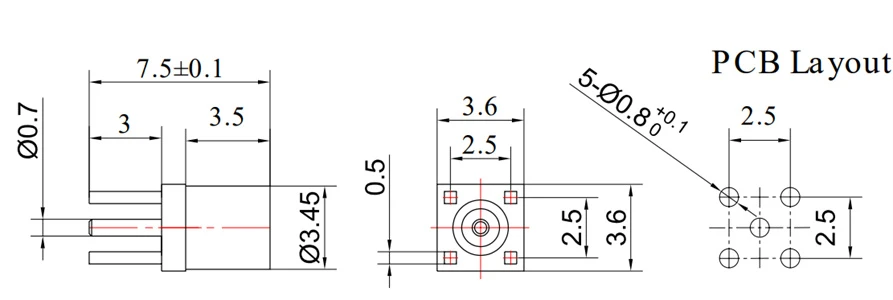

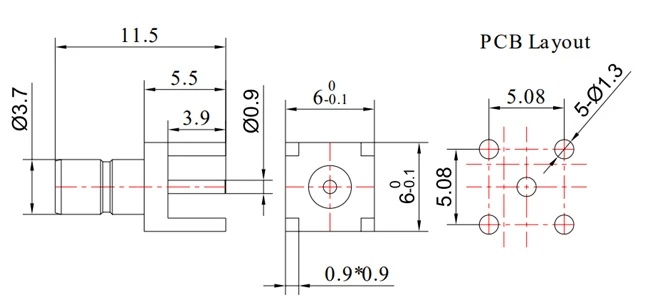

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

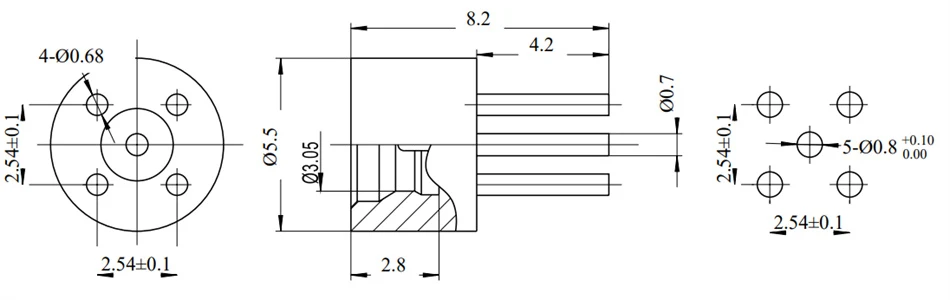

Fr 2- mcx-khd101e	DC - 6 GHz	1.30	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

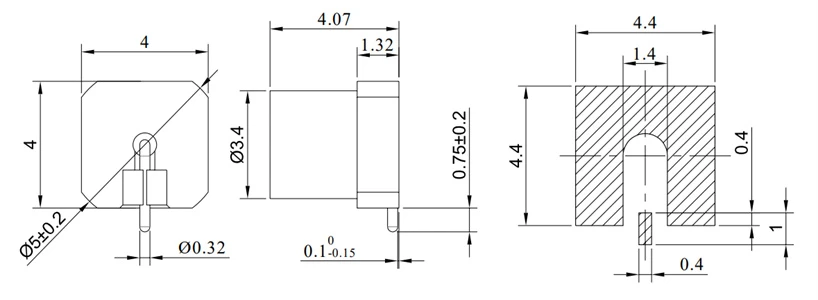

Fr 2- mcx-kyd1e	DC - 6 GHz	1.20	Διάλυμα	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος

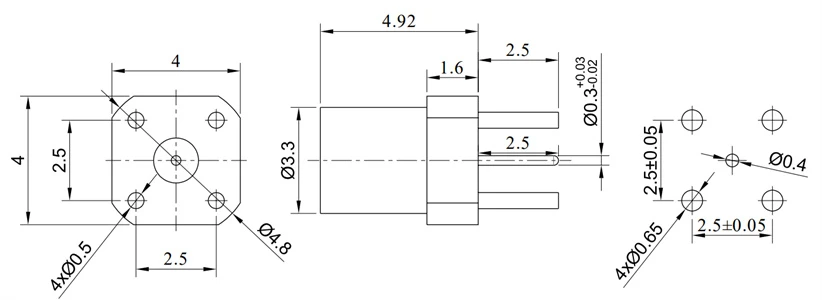

Fr 2- mmcx-khd1e	DC - 6 GHz	1.20	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

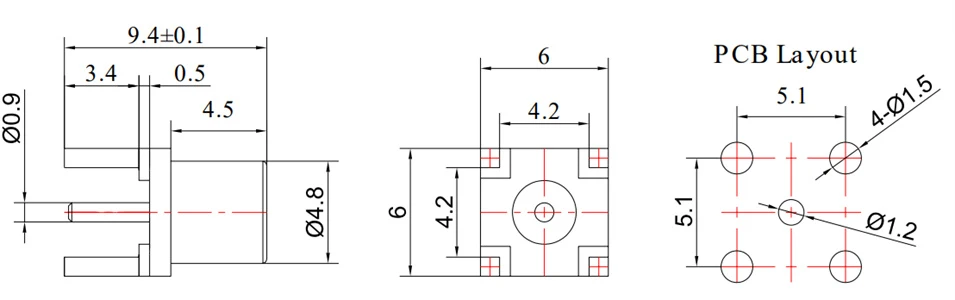

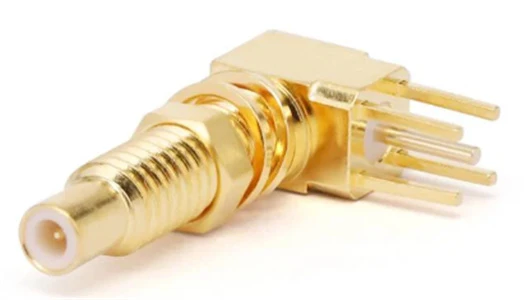

Συνδέσεις SMB PCB

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- smb-jhd101e	DC - 6 GHz	1.35	Σχοινιά	Ορείχαλκο χρυσό επιχρυσωμένο	Ναρ

Σύνδεσμοι BNC PCB

Σκι	Συχνότητα	VSWR	Εγκατάσταση	Υλικό	Λειτουργία σήματος
Fr 2- bnc-ky -3	DC - 4 GHz	1.30	Διάλυμα	Ορείχαλκο	Ναρ
