Τύποι Γιατί οι εξασθενητές RF έχουν αρσενικές εισροές και γυναικεία παραγωγή;

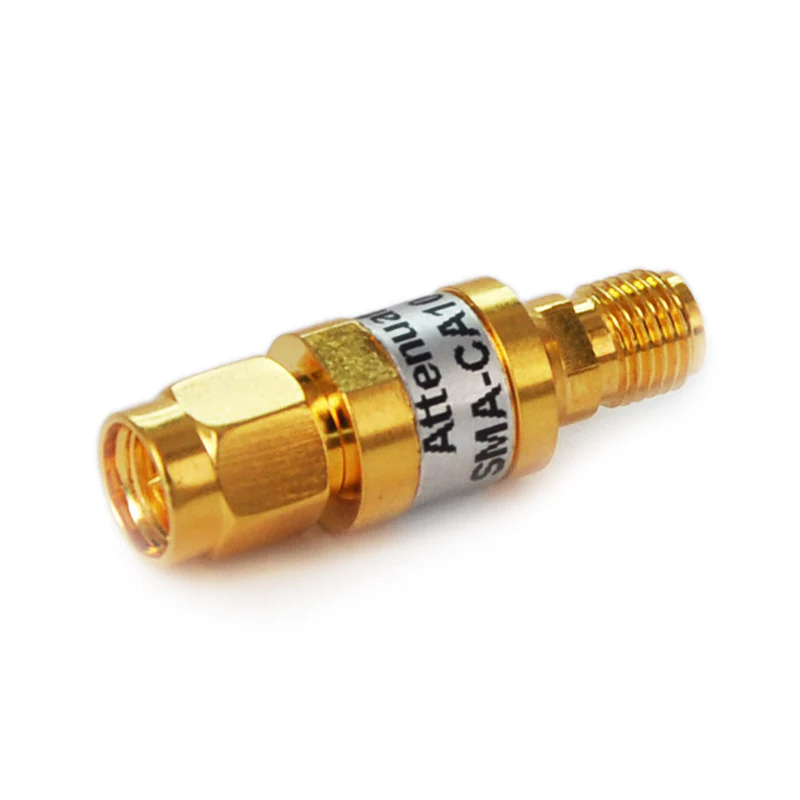

Η κύρια λειτουργία ενός εξασθενητή ραδιοσυχνότητας (RF) είναι η μείωση της ισχύος του σήματος και είναι συνήθως άμεσα συνδεδεμένη με πηγές σήματος, όπως γεννήτριες RF και ενισχυτές ισχύος. Οι εξασθενητές RF υιοθετούν τυπικά ένα σχέδιο με αρσενικό σύνδεσμο για εισροή και θηλυκό σύνδεσμο για παραγωγή, η οποία σχετίζεται με παράγοντες όπως η σταθερότητα σύνδεσης, η συμβατότητα, η τυποποίηση της βιομηχανίας και η πρόληψη των ζημιών. Οι λεπτομέρειες είναι οι εξής:

1. Σταθερότητα σύνδεσης
Οι αρσενικοί συνδετήρες έχουν συνήθως μια δομή τύπου PIN, ενώ οι θηλυκές συνδέσεις έχουν δομή τύπου υποδοχής. Αυτή η μέθοδος σύνδεσης αρσενικού - θηλυκών μπορεί να προσφέρει ένα σχετικά σταθερό αποτέλεσμα σύνδεσης. Ο ακροδέκτης του αρσενικού συνδετήρα μπορεί να ενσωματωθεί καλά στον γρύλο του θηλυκού συνδετήρα και δεν είναι εύκολο να χαλαρώσει λόγω εξωτερικών δυνάμεων, εξασφαλίζοντας έτσι τη σταθερότητα της μετάδοσης σήματος RF και τη μείωση της εξασθένησης του σήματος και της παρεμβολής που προκαλείται από την κακή επαφή.

2. Ευαισθησία και τυποποίηση του εξοπλισμού της βιομηχανίας
Στο πεδίο RF, οι πηγές σήματος είναι συνήθως εξοπλισμένες με θηλυκές υποδοχές (όπως όργανα RF και ενισχυτές). Εάν ο εξασθενητής έχει μια αρσενική είσοδο, μπορεί να εισαχθεί απευθείας στην πηγή σήματος χωρίς πρόσθετους προσαρμογείς, ελαχιστοποιώντας έτσι την απώλεια σύνδεσης στο μεγαλύτερο βαθμό.
Τα καλώδια RF συνήθως έχουν αρσενικό σύνδεσμο στο ένα άκρο και μια θηλυκή σύνδεση στο άλλο άκρο. Ως ενδιάμεση συσκευή, ο εξασθενητής πρέπει να συμμορφώνεται με αυτά τα πρότυπα.
Ως εκ τούτου, ένας εξασθενητής με μια αρσενική είσοδο μπορεί να συνδεθεί απευθείας με το άκρο της γυναικείας εξόδου της πηγής σήματος και το θηλυκό άκρο εξόδου μπορεί εύκολα να συνδεθεί με άλλες συσκευές RF.

3. Πρόσωπο εξοπλισμού δοκιμής RF
Μια κοινή χρήση των εξασθενητών RF είναι η προστασία ευαίσθητου εξοπλισμού λήψης από σήματα υψηλής ισχύος. Επιπλέον, για ορισμένους εξασθενητές με υψηλή ακρίβεια, η προστασία του συνδετήρα εξόδου μπορεί να εξασφαλίσει καλύτερα τη σταθερότητα της εξόδου του σήματος και την ακρίβεια της εξασθένησης.

Μείωση πρόσθετων συνδετήρων και βελτίωση της ακεραιότητας σήματος
Εάν ένας εξασθενητής έχει σχεδιαστεί με θηλυκές υποδοχές τόσο για την είσοδο όσο και για την έξοδο, οι χρήστες πρέπει να χρησιμοποιούν ένα επιπλέον αρσενικό - για - αρσενικό προσαρμογέα για να το συνδέσουν με την πηγή σήματος:

4. Πρόσθετοι προσαρμογείς θα εισαγάγουν απώλεια εισαγωγής.

Πάρα πολλά σημεία σύνδεσης μπορεί να αυξήσουν την αναλογία αντανάκλασης του σήματος και την αναλογία διαμέτρησης τάσης (VSWR).

Οι χαλαρές συνδέσεις μπορεί να επηρεάσουν την ακρίβεια της μέτρησης. Ωστόσο, ένας εξασθενητής με μια αρσενική είσοδο και μια γυναικεία έξοδος μπορεί να συνδεθεί άμεσα, μειώνοντας την ανάγκη για πρόσθετους προσαρμογείς και βελτίωση της αξιοπιστίας του συστήματος.

5. Πεδία εφαρμογής

Δίκτυα αντιστοίχισης κεραίας

Συστήματα ασύρματης επικοινωνίας για έλεγχο ισχύος

Συστήματα ραντάρ και μικροκυμάτων

Δοκιμές συνδέσμου RF

Σε αυτές τις εφαρμογές, οι συσκευές RF συνήθως ακολουθούν τυποποιημένες προδιαγραφές θηλυκών συνδετήρων και τα καλώδια RF συνήθως έχουν αρσενικό σύνδεσμο στο ένα άκρο και θηλυκό σύνδεσμο στο άλλο άκρο. Ο σχεδιασμός του εξασθενητή με μια αρσενική είσοδο και μια γυναικεία παραγωγή καθιστά πιο προσαρμόσιμη και συμβατή.
