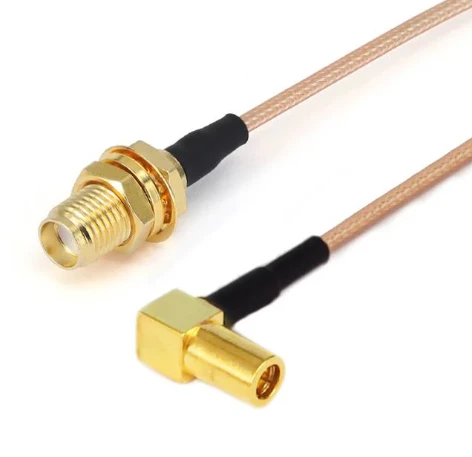

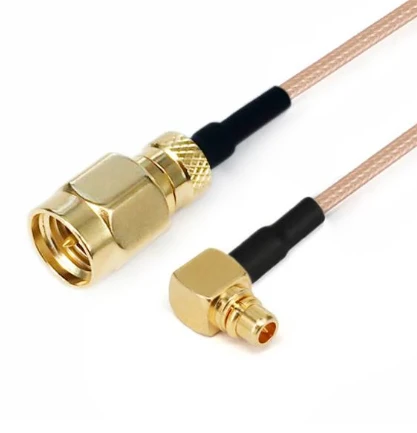

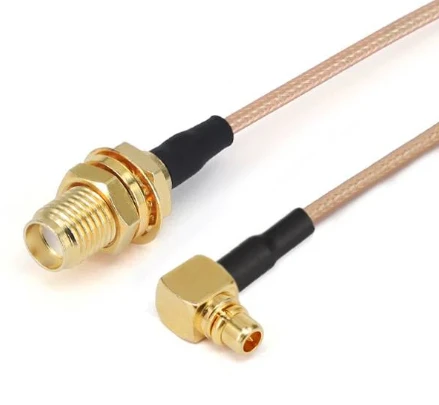

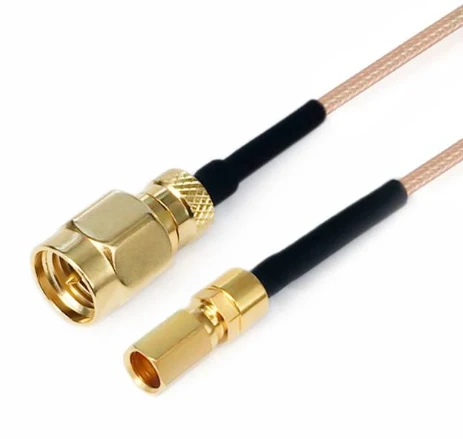

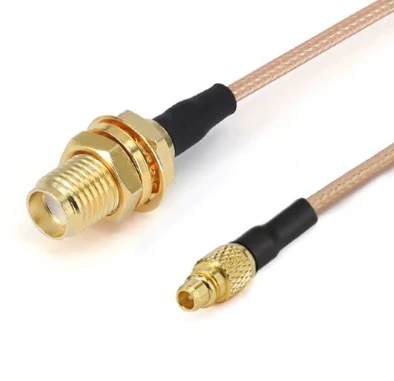

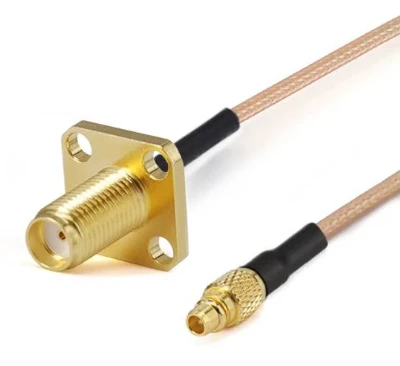

RG Series Cable Assemblies

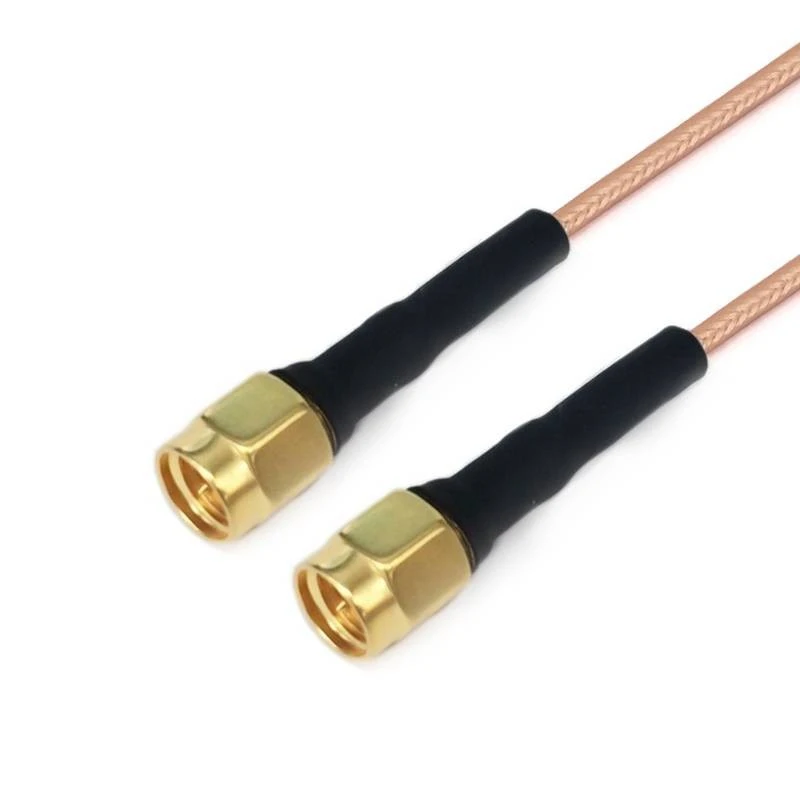

gar3-smmsmm-xxx-1

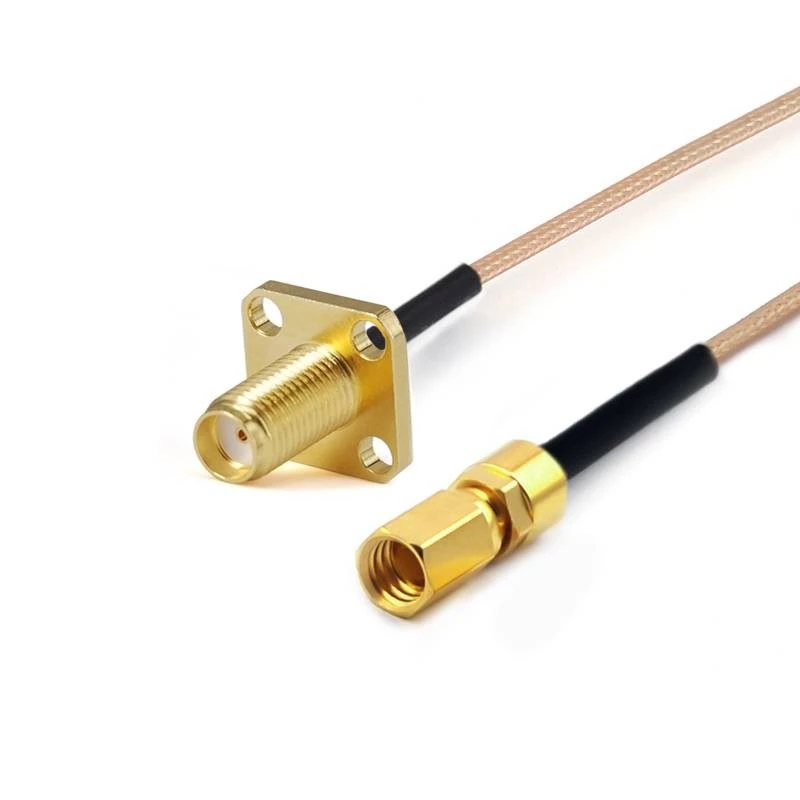

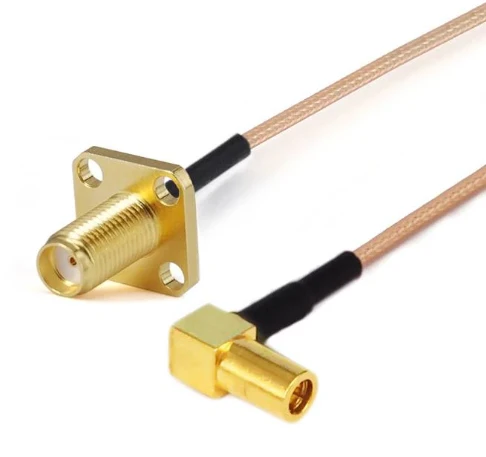

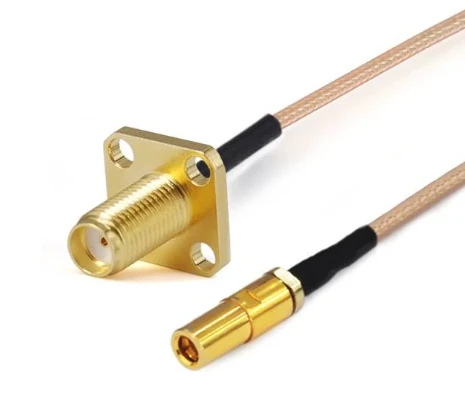

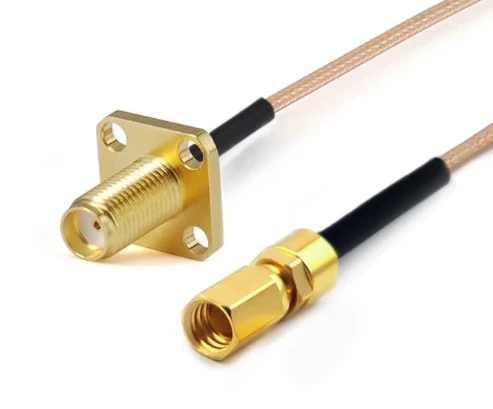

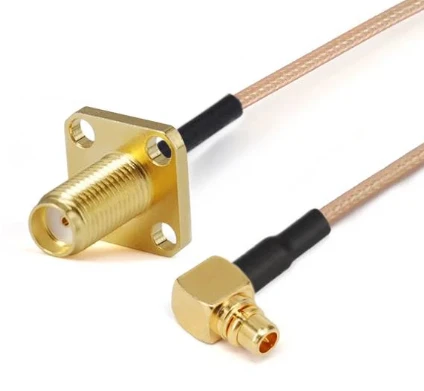

gar8-smffssmcf-xxx-1

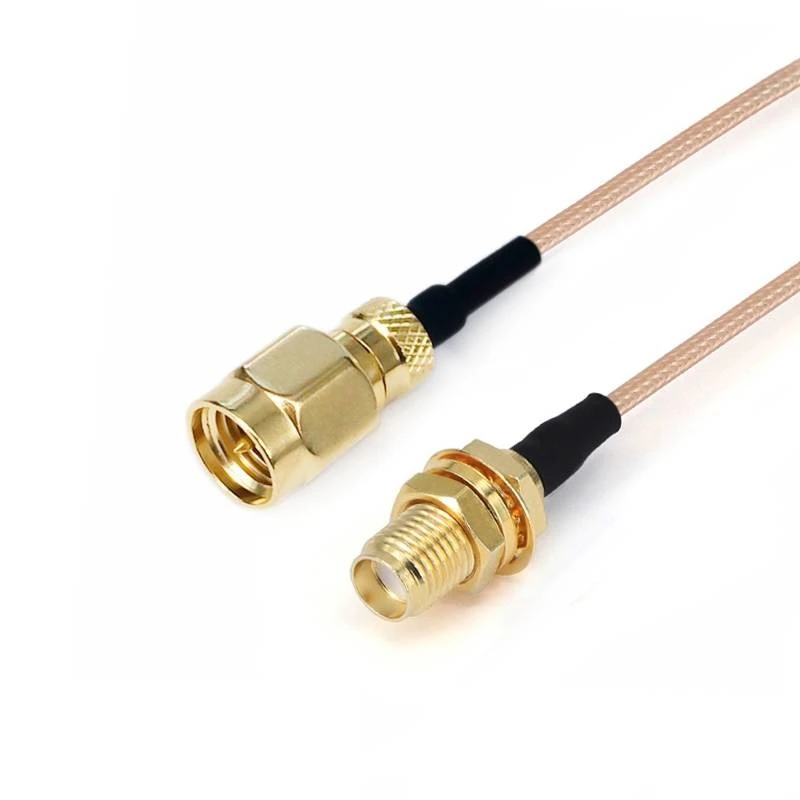

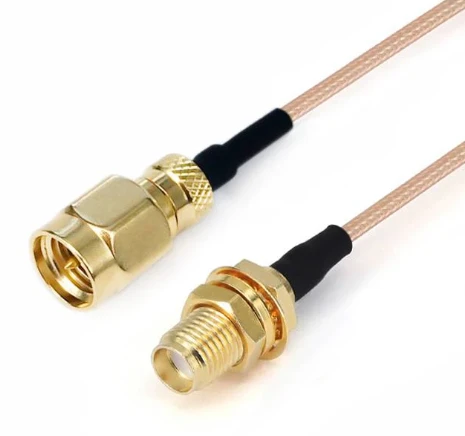

gar8-smmsmyf-xxx-1

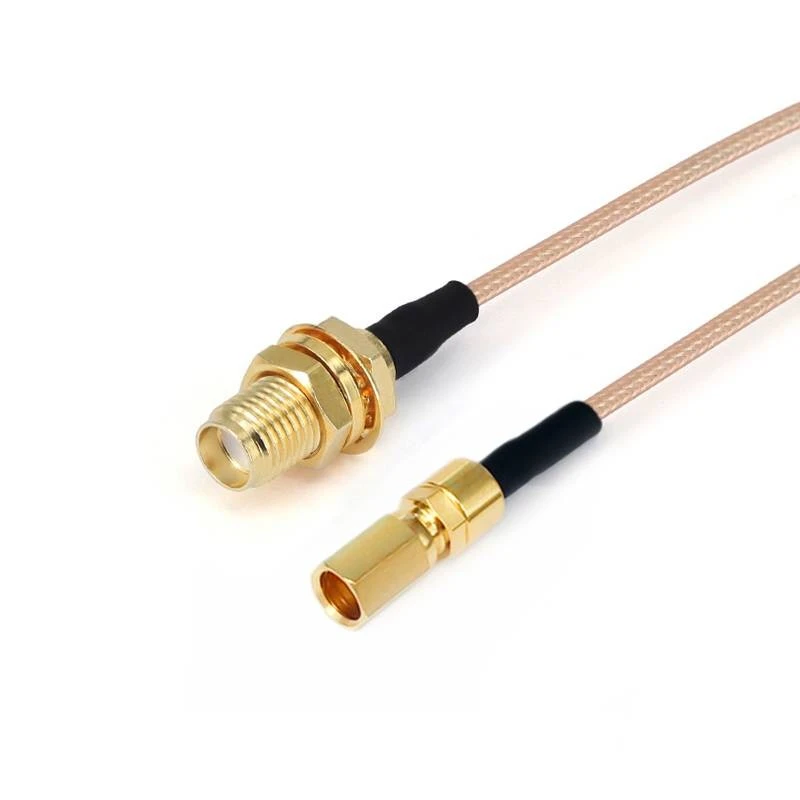

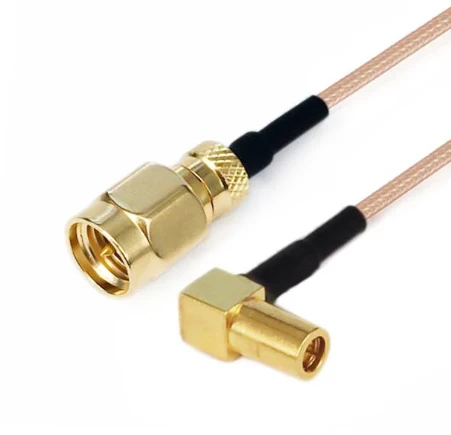

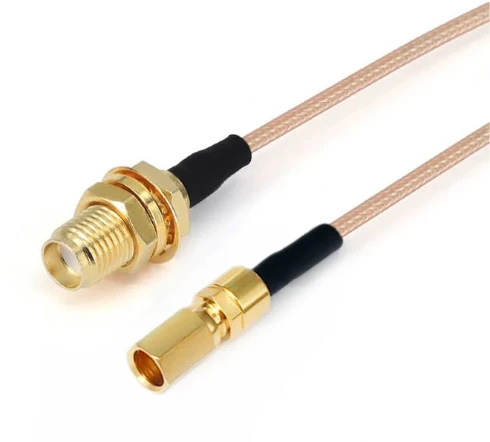

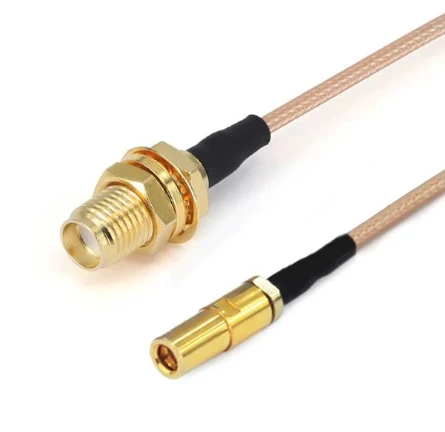

gar8-smyfssmcf-xxx-1

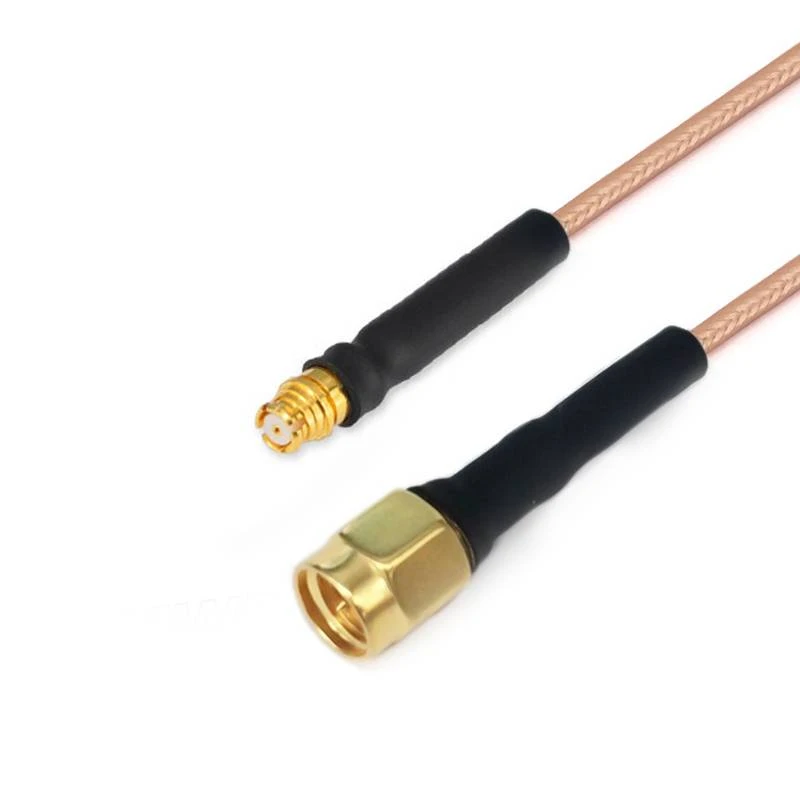

Συγκρότημα καλωδίων σειράς RG Series

Τα συγκροτήματα καλωδίων χαμηλής συχνότητας της σειράς RG (DC -3 GHz) είναι ένας τύπος εξαρτημάτων καλωδίων με συγκεκριμένα σενάρια απόδοσης και εφαρμογής . Η κάλυψη συχνότητας περιλαμβάνει σαφώς τη ζώνη DC έως 3GHz, ικανοποιώντας τις ποικίλες απαιτήσεις μετάδοσης σήματος εντός αυτού του εύρους συχνοτήτων.}

Αποστολή ερώτησής

Περιγραφή

Εισαγωγή προϊόντος

Τα συγκροτήματα καλωδίων χαμηλής συχνότητας RG Series (DC -3 GHz) είναι ένας τύπος εξαρτημάτων καλωδίων με συγκεκριμένα σειριακά απόδοσης και σειρές εφαρμογών . Η κάλυψη της συχνότητας περιλαμβάνει σαφώς τη ζώνη DC έως 3GHz, που πληρούν τις ποικίλες απαιτήσεις μετάδοσης σήματος εντός αυτής της σειράς συχνοτήτων.}}} ΚΑΛΥΜΜΑΤΑ RG Rg 223.

Τα καλώδια χαμηλής συχνότητας του FlexIRF παρουσιάζουν εξαιρετική ηλεκτρομαγνητική ανοσία παρεμβολής και καλή ευελιξία . Είναι ελαφρές και διαθέτουν ιδιότητες όπως η αντοχή στη θερμοκρασία, η αντίσταση στην υγρασία και η αντίσταση στη διάβρωση .

Χαρακτηριστικά δομής προϊόντων

Οι εσωτερικοί αγωγοί των καλωδίων χαμηλής συχνότητας της σειράς RG είναι κατασκευασμένα από χαλύβδινη χάλυβα από ασήμι με ασήμι (SCCS) . Αυτό το υλικό όχι μόνο εξασφαλίζει εξαιρετική ηλεκτρική αγωγιμότητα και ευελιξία αλλά και ενισχύει την απόδοση μετάδοσης σήματος και την αντοχή στη διάβρωση μέσω της ασημένιας διαδικασίας .

Διηλεκτρικός:Το PTFE που διαθέτει εξαιρετικές ηλεκτρικές ιδιότητες μόνωσης, χημική σταθερότητα και αντοχή σε υψηλή θερμοκρασία, η οποία μπορεί να απομονώσει αποτελεσματικά τον αγωγό από το εξωτερικό περιβάλλον και να μειώσει τη διαρροή σήματος και τις παρεμβολές .}

Ασπίδα:Κατασκευασμένο με πλεξούδα χαλκού (SPC) .} Αυτό το στρώμα θωράκισης εμποδίζει αποτελεσματικά την εξωτερική ηλεκτρομαγνητική παρεμβολή από τη διείσδυση του εσωτερικού καλωδίου, εμποδίζοντας την εσωτερική διαρροή σήματος, εξασφαλίζοντας σταθερή και άθικτη μετάδοση σήματος .}}}}}}}}}}}

Εφαρμογή προϊόντος

Βιομηχανικός τομέας ηλεκτρονικών:

Εφαρμόζεται στον εξοπλισμό βιομηχανικού αυτοματισμού, όπως η μετάδοση σήματος υψηλής συχνότητας σε αισθητήρες, συστήματα βιομηχανικού ελέγχου και συσκευές παρακολούθησης, ικανοποίηση των αναγκών του ελέγχου υψηλής ακρίβειας και της απόκτησης δεδομένων σε βιομηχανικά περιβάλλοντα .

Πεδίο επικοινωνίας:

Χρησιμοποιείται για τη δοκιμή παραγωγής συσκευών επικοινωνίας (όπως κινητά τηλέφωνα, μονάδες WiFi, μονάδες GPS, καθώς και σύνδεση σήματος μεταξύ των κεραιών και των μονάδων . εξασφαλίζει σταθερή μετάδοση σήματος στο DC -3 GHz συχνοτήτων ζώνης για ασύρματο εξοπλισμό επικοινωνίας .

Σημαντικές σημειώσεις

1. για συγκροτήματα καλωδίων προσαρμοσμένου μήκους, μην ξεχάσετε να αφήσετε τις πληροφορίες του μήκους σας στη σελίδα checkout.
2. Όλα τα συγκροτήματα καλωδίων μπορούν να εφοδιαστούν με ζεύγη ή ομάδες αντιστοίχισης φάσης. Εάν χρειάζεστε τα καλώδια που ταιριάζουν με φάση, στείλτε μας email: sales@flexirf.com

Δεδομένα προδιαγραφών προϊόντος

Διαμόρφωση

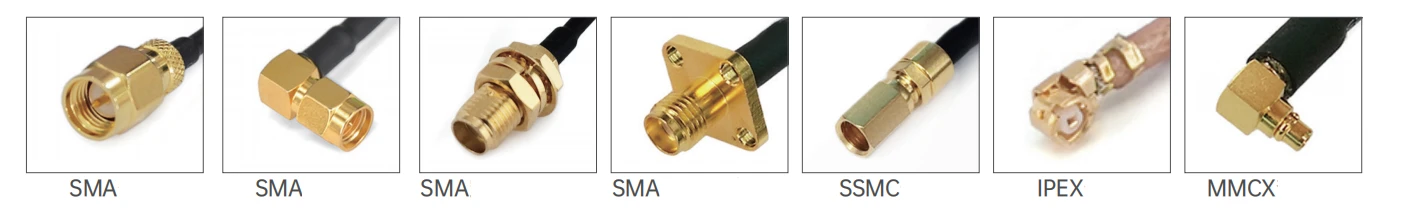

Τύπος σύνδεσης 1	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Σύνδεσμος 1 αντίσταση	50 ohms
Σύνδεσμος 1 πολικότητα	Πρότυπο
Τύπος σύνδεσης 2	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Σύνθετος σύνδεσμος 2	50 ohms
Σύνδεσμος 2 πολικότητα	Πρότυπο
Μέθοδος βάσης σύνδεσης	Κανένας
Στυλ σώματος σύνδεσης	Ευθεία και δεξιά γωνία
Πληροφορίες για τα υλικά
Κεντρική επαφή	Ορείχαλκο χρυσό, βηρύλλιο χαλκό χρυσό επιχρυσωμένο
Εξωτερική επαφή	Ορείχαλκο χρυσό, βηρύλλιο χαλκό χρυσό, παθητικοποιημένο από ανοξείδωτο χάλυβα
Σώμα	Ορείχαλκος χρυσός, χρυσός χαλκός βηρύλλου, ανοξείδωτος χάλυβα παθητικοποιημένος
Διηλεκτρικός	Πτέρυγα
Περιβαλλοντικά δεδομένα
Κλίμακα θερμοκρασίας	-40 βαθμός σε +165 βαθμό
2011/65/ΕΕ (ROHS)	Υποχωρητικός

Τύπος προϊόντος

FRR3/RG316 RG Series Cable Assemblies (3GHz)
	Διάμετρος υλικού δομής (mm)
	1	Εσωτερικός αγωγός	Χάλυβα χαλκού με ασημένια επιχρυσωμένη	7x0.17±0.05
	2	Απομονωτήρας	Πτέρυγα	1.56±0.05
	3	Εσωτερική θωράκιση	Καλώδιο χαλκού με ασήμι	1.95±0.05
	4	σακάκι	Φεγγίτη	2.56±0.13

Εξασθένηση, ισχύς (κατάσταση δοκιμής σε στάθμη θάλασσας 20 μοιρών)
Συχνότητα (GHz)	0.1	0.4	0.9	1.5	2.5
Εξασθένηση (db/m)	0.27	0.54	0.82	1.06	1.39
Ισχύς (W)	340	170	113	88	68

Ηλεκτρικές και μηχανικές ιδιότητες

Συχνότητα (GHz)

Αντίσταση (ω)

Ρυθμός μετάδοσης

Χωρητικότητα

Θωράκιση

Θερμοκρασία λειτουργίας

σειρά

Ελάχιστη ακτίνα κάμψης

Τάση λειτουργίας

70%

94PF/m

>70dB

-65 βαθμός ~ +200 βαθμός

15 χιλιοστών

1200V

Εικόνα	Σκι	Σύνδεσμος 1	Σύνδεσμος 2	Ακρίβεια	Απώλεια επιστροφής/VSWR

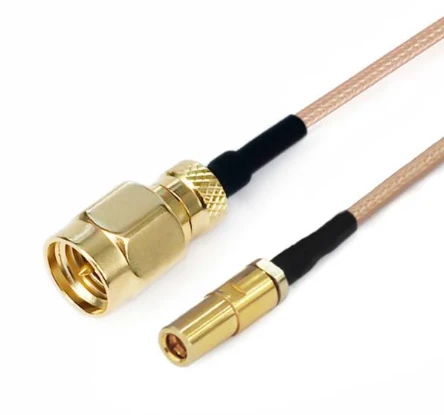

	Frr 3- smmgpf-xxx	Αρσενικό SMA	Γυναίκα GPO	DC -3 GHz	1.25

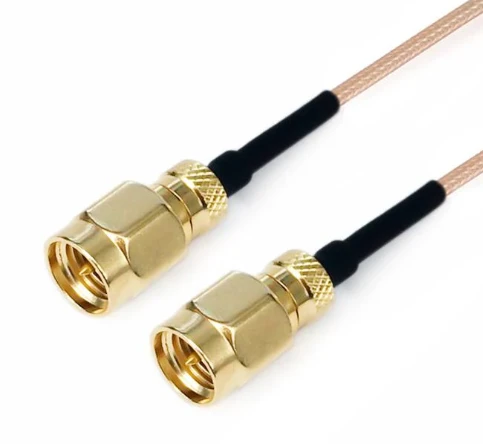

	Frr 3- smmsmm-xxx	Αρσενικό SMA	Αρσενικό SMA	DC -3 GHz	1.25

FRR8/RG178 RG ΣΥΣΤΗΜΑΤΑ ΣΕΙΡΑ (3GHz)
	Διάμετρος υλικού δομής (mm)
	1	Εσωτερικός αγωγός	Χάλυβα χαλκού με ασημένια επιχρυσωμένη	7x0.102±0.05
	2	Απομονωτήρας	Πτέρυγα	0.86±0.05
	3	Εσωτερική θωράκιση	Καλώδιο χαλκού με ασήμι	1.30±0.05
	4	σακάκι	Φεγγίτη	1.86±0.13

Εξασθένηση, ισχύς (κατάσταση δοκιμής σε στάθμη θάλασσας 20 μοιρών)
Συχνότητα (GHz)	0.1	0.4	1	2	3
Εξασθένηση (db/m)	0.45	0.92	1.45	2.0	2.6
Ισχύς (W)	340	170	113	88	68
