Χειροποίητα συγκροτήματα καλωδίων
Τα συγκροτήματα καλωδίων που μπορούν να διαμορφωθούν με το χέρι ημι-εύκαμπτο ομοαξονικό, είναι ένα ημι-εύκαμπτο συγκρότημα ομοαξονικής καλωδίωσης υψηλής απόδοσης που διαδραματίζει κρίσιμο ρόλο σε πολλαπλά πεδία {}}. 086 "και 141" .
Περιγραφή
Τα συγκροτήματα καλωδίων που μπορούν να διαμορφωθούν με το χέρι ημι-εύκαμπτο ομοαξονικό, είναι ένα ημι-εύκαμπτο συγκρότημα ομοαξονικής καλωδίωσης υψηλής απόδοσης που διαδραματίζει κρίσιμο ρόλο σε πολλαπλά πεδία {}}. 086 "και 141" .

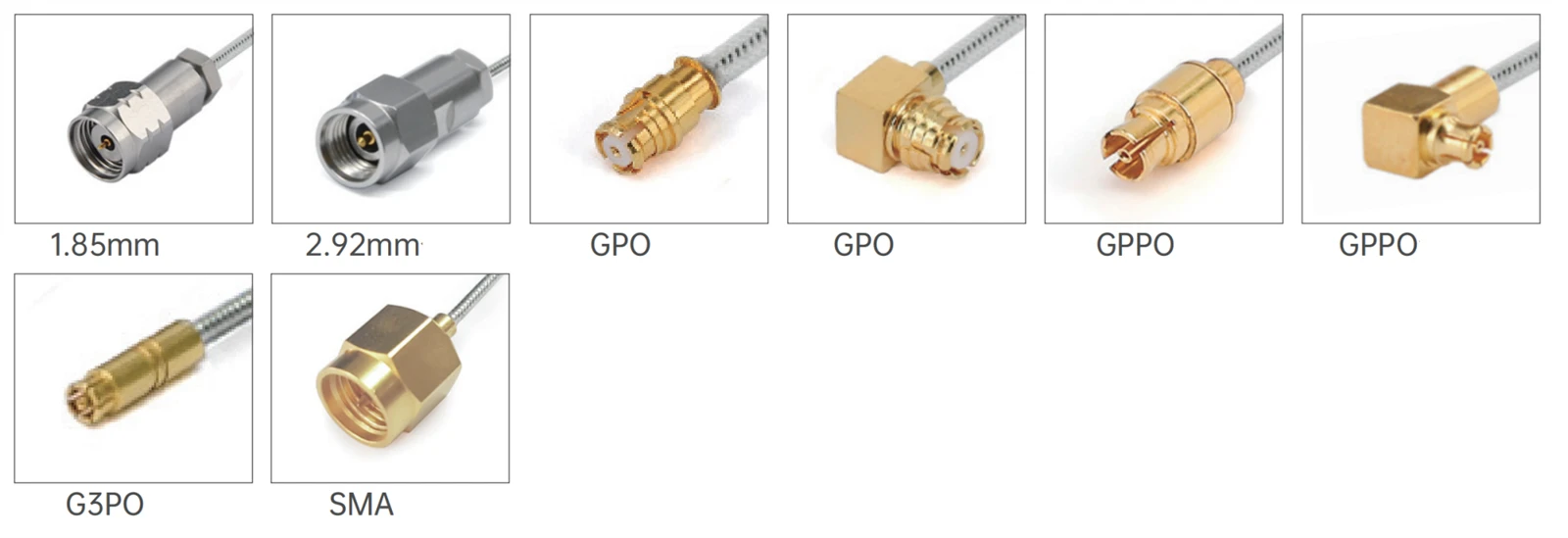

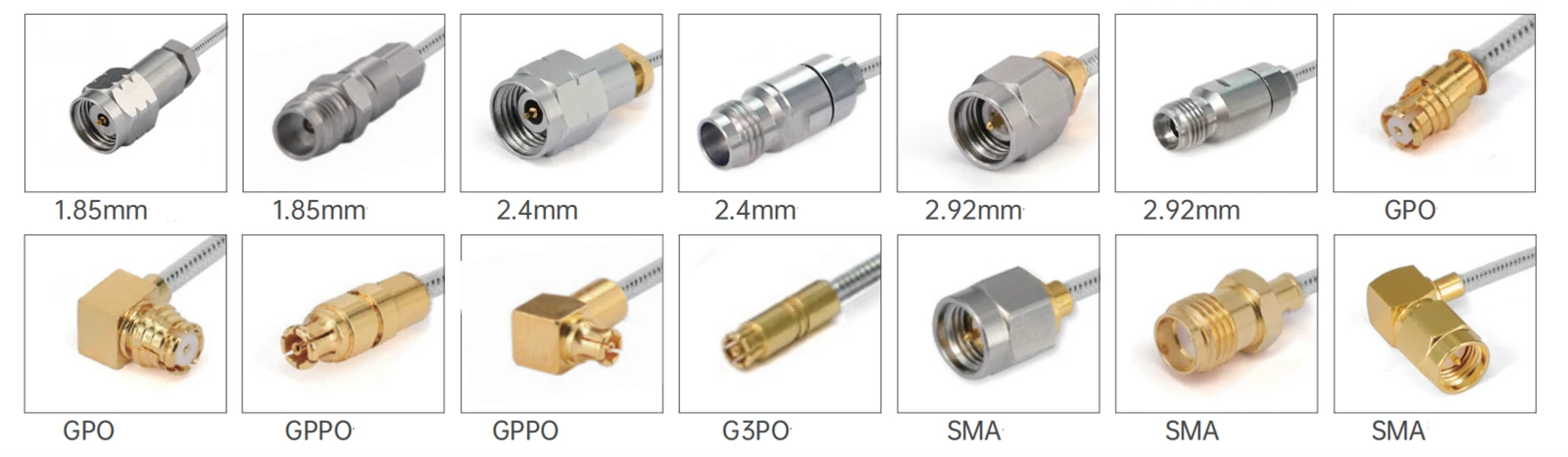

Επιπλέον, το προϊόν προσφέρει πολλαπλές επιλογές όσον αφορά τους τύπους συνδετήρων, την αντίσταση, την πολικότητα, τις μέθοδοι τοποθέτησης, τα υλικά επαφής και τη στέγαση . Οι τύποι συνδετήρων περιλαμβάνουν 1 .}}}}}}}}} { Η αντίσταση είναι 50 ohms και η πολικότητα είναι στάνταρ. Υπάρχουν ποικίλες μεθόδους τοποθέτησης και οι επαφές και τα περιβλήματα είναι κατασκευασμένα από υλικά όπως ορείχαλκο που είναι τοποθετημένο με χρυσό, χαλκό βηρύλλιο τοποθετημένο με χρυσό και παθητικοποιημένο ανοξείδωτο χάλυβα για να εξασφαλίσει καλή ηλεκτρική αγωγιμότητα και αντοχή στη διάβρωση.
Εισαγωγή προϊόντος
Υπάρχουν σειρές όπως το FR701 & FR702/GINT -047- Σειρά 047 "και το FR711 & FR712/Gut -085- Φόρμα 086" Series . Προϊόντα από διαφορετικές σειρές ποικίλλουν σε δομικές διαστάσεις και ηλεκτρικές επιδόσεις . για παράδειγμα, το εσωτερικό Hododor του Diameter of the Fr701 & FR702/Gut -047- Φόρμα 047 "είναι 0 . 29 ± 0. 0127mm, ενώ αυτή της σειράς FR711 & FR712/Gut {18} Τα αντίστοιχα δεδομένα εξασθένησης και ισχύος παρέχονται για διαφορετικές συχνότητες. Υπάρχουν επίσης πολλά κοινά μοντέλα και τεχνικοί δείκτες που διατίθενται για την ικανοποίηση των απαιτήσεων διαφορετικών σεναρίων εφαρμογής.
Από την άποψη της ηλεκτρικής απόδοσης, ο κεντρικός αγωγός είναι χάλυβας χαλκού με ασήμι, σε συνδυασμό με ένα στερεό μονωτήρα PTFE και έναν εξωτερικό αγωγό χαλκού ({2}}, διαθέτει χαμηλή χωρητικότητα (95,1PF/m), υψηλή ταχύτητα διάδοσης (70%) και εξαιρετική αποτελεσματικότητα θάλασσας (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Εφαρμογή προϊόντος
Λόγω των χαρακτηριστικών του να είναι εύκαμπτο και να έχει εξαιρετική ηλεκτρική απόδοση, χρησιμοποιείται ευρέως σε πεδία όπως η επικοινωνία, οι ηλεκτρονικές συσκευές και η δοκιμή και η μέτρηση . σε σενάρια όπως η ανίχνευση τοποθεσιών των δικτύων επικοινωνίας και η αντιμετώπιση των κινδύνων. Δημιουργήστε δεσμούς δοκιμών μεταξύ διαφορετικών συσκευών, επιτρέποντας την αποτελεσματική ολοκλήρωση της εργασίας ανίχνευσης .
Σημαντικές σημειώσεις
1. για συγκροτήματα καλωδίων προσαρμοσμένου μήκους, παρακαλώ μην ξεχάσετε να αφήσετε τις πληροφορίες μήκους σας στη σελίδα checkout.
2. Όλα τα συγκροτήματα καλωδίων μπορούν να εφοδιαστούν με ζεύγη ή ομάδες αντιστοίχισης φάσης. Εάν χρειάζεστε τα καλώδια που ταιριάζουν με φάση, στείλτε μας email: sales@flexirf.com
Δεδομένα προδιαγραφών προϊόντος
|
Διαμόρφωση |
|
|
Τύπος σύνδεσης 1 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo |
|
Σύνδεσμος 1 σύνθετη αντίσταση |
50 ohms |
|
Σύνδεσμος 1 πολικότητα |
Πρότυπο |
|
Τύπος σύνδεσης 2 |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/ |
|
Σύνθετος σύνδεσμος 2 |
50 ohms |
|
Σύνδεσμος 2 πολικότητα |
Πρότυπο |
|
Μέθοδος βάσης σύνδεσης |
Κανένας |
|
Στυλ σώματος σύνδεσης |
Ευθεία και δεξιά γωνία |
|
Πληροφορίες για τα υλικά |
|
|
Κεντρική επαφή |
Ορείχαλκο χρυσό, βηρύλλιο χαλκό χρυσό επιχρυσωμένο |
|
Εξωτερική επαφή |
Ορείχαλκο χρυσό, βηρύλλιο χαλκό χρυσό, παθητικοποιημένο από ανοξείδωτο χάλυβα |
|
Σώμα |
Ορείχαλκος χρυσός, χρυσός χαλκός βηρύλλου, ανοξείδωτος χάλυβα παθητικοποιημένος |
|
Διηλεκτρικός |
PEI/PTFE |
|
Περιβαλλοντικά δεδομένα |
|
|
Κλίμακα θερμοκρασίας |
-40 βαθμός σε +165 βαθμό |
|
2011/65/ΕΕ (ROHS) |
Υποχωρητικός |
|
Προδιαγραφές καλωδίων |
|
|
Κεντρικός αγωγός |
Ασημένια επιχρυσωμένη χαλκές |
|
Διηλεκτρικός |
Συμπαγής PTFE |
|
Σακάκι |
Κανένα ή fep |
|
Χωρητικότητα (PF/m) |
95.1 |
|
Ταχύτητα διάδοσης (%) |
70 |
|
Αποτελεσματικότητα θωράκισης |
<-100dB @ 1GHz |
|
Χειρισμός εξουσίας |
10watt @ 18GHz σε επίπεδο θάλασσας, VSWR1.0 |
Τύπος προϊόντος
| FR701 & FR702/Gut -047- Φόρμα 047 "Συναρμολόγηση καλωδίων σειράς | ||||
 |
Διάμετρος υλικού δομής (mm) |
|||
|
1 |
Εσωτερικός αγωγός |
Χάλυβα χαλκού με ασημένια επιχρυσωμένη |
0.29±0.0127 |
|
|
2 |
Απομονωτήρας |
Συμπαγής PTFE |
0.94±0.0254 |
|
|
3 |
Εξωτερικός αγωγός |
Κονσερβοποιημένο σύρμα |
1.19±0.05 |
|
|
4 |
Σακάκι |
Φεγγίτη |
1.6±0.13 |
|
| Εξασθένηση, ισχύς (κατάσταση δοκιμής σε στάθμη θάλασσας 20 μοιρών) | |||||
|
Συχνότητα (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Εξασθένηση (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Ισχύς (w) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Κοινά μοντέλα και τεχνικοί δείκτες
|
|||||
|
Εικόνα |
Σκι |
Σύνδεσμος 1 |
Σύνδεσμος 2 |
Ακρίβεια |
Απώλεια επιστροφής/VSWR |
|
|

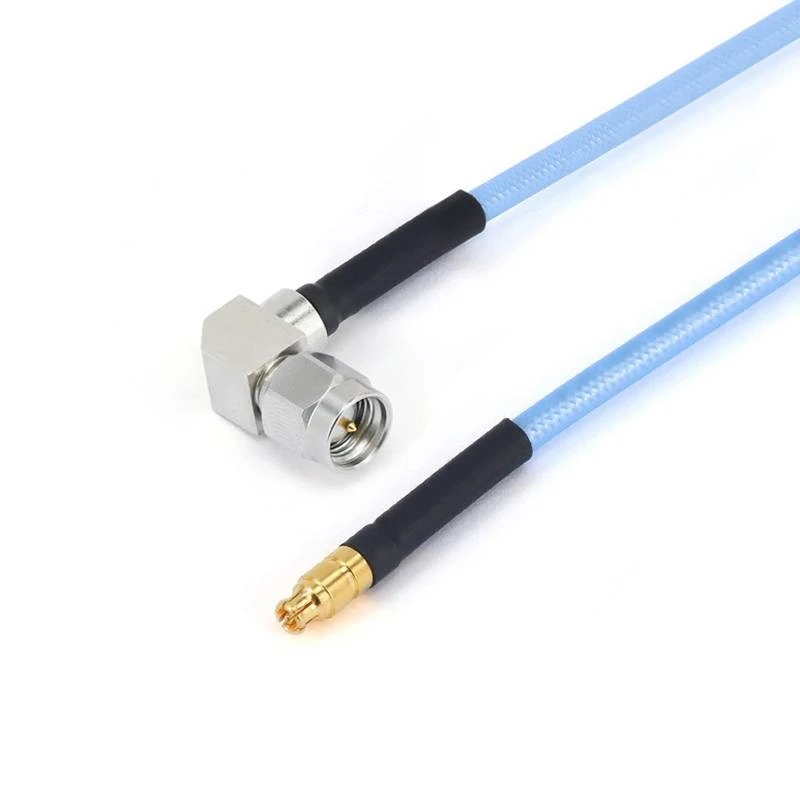

Fr 701-292 ff1g3pf-xxx |
2,92 χιλιοστά θηλυκά με 2 φλάντζα οπών |
Γυναίκα G3PO (SMPS) |
DC -40 GHz |
12dB |
|
|
Fr 701-292 mg3pf-xxx |
2,92 χιλιοστά αρσενικό |
Γυναίκα G3PO (SMPS) |
DC -40 GHz |
12dB |
|
|
Fr 701-292 fg3pf-xxx |
Θηλυκό 2,92 χιλιοστά |
Γυναίκα G3PO (SMPS) |
DC -40 GHz |
12dB |
|
|
Fr 701-185 mg3pf-xxx |
Αρσενικό 1,85 χιλιοστά |
Γυναίκα G3PO (SMPS) |
DC -67 GHz |
10dB |
|
|
Fr 701-185 fg3pf-xxx |
1,85 χιλιοστά θηλυκό |
Γυναίκα G3PO (SMPS) |
DC -67 GHz |
10dB |
| FR711 & FR712/Gut -085- Φόρμα 086 "Συναρμολόγηση καλωδίων σειράς | ||||
 |
Διάμετρος υλικού δομής (mm) |
|||
|
1 |
Εσωτερικός αγωγός |
Επιχρυσωμένη χαλκοσωλήνα |
0.51±0.0127 |
|
|
2 |
Απομονωτήρας |
Συμπαγής PTFE |
1.69±0.0254 |
|
|
3 |
Εξωτερικός αγωγός |
Κονσερβοποιημένο σύρμα |
2.2±0.05 |
|
|
4 |
Σακάκι |
Φεγγίτη |
2.54 |
|
| Εξασθένηση, ισχύς (κατάσταση δοκιμής σε στάθμη θάλασσας 20 μοιρών) | |||||
|
Συχνότητα (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Εξασθένηση (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Ισχύς (w) |
253 |
157 |
69 |
47 |
33 |
| Κοινά μοντέλα και τεχνικοί δείκτες |
 |
|

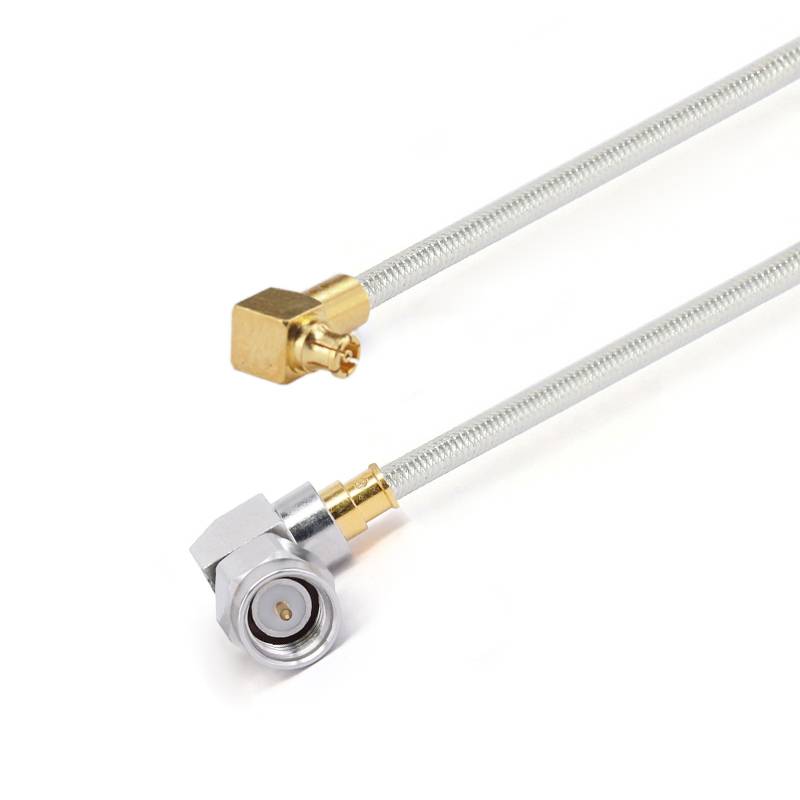

FR712/Gut -085- Form-Fep (με σακάκι FEP) |
|||||
|
Εικόνα |
Σκι |
Σύνδεσμος 1 |
Σύνδεσμος 2 |
Ακρίβεια |
Απώλεια επιστροφής/VSWR |
|
|

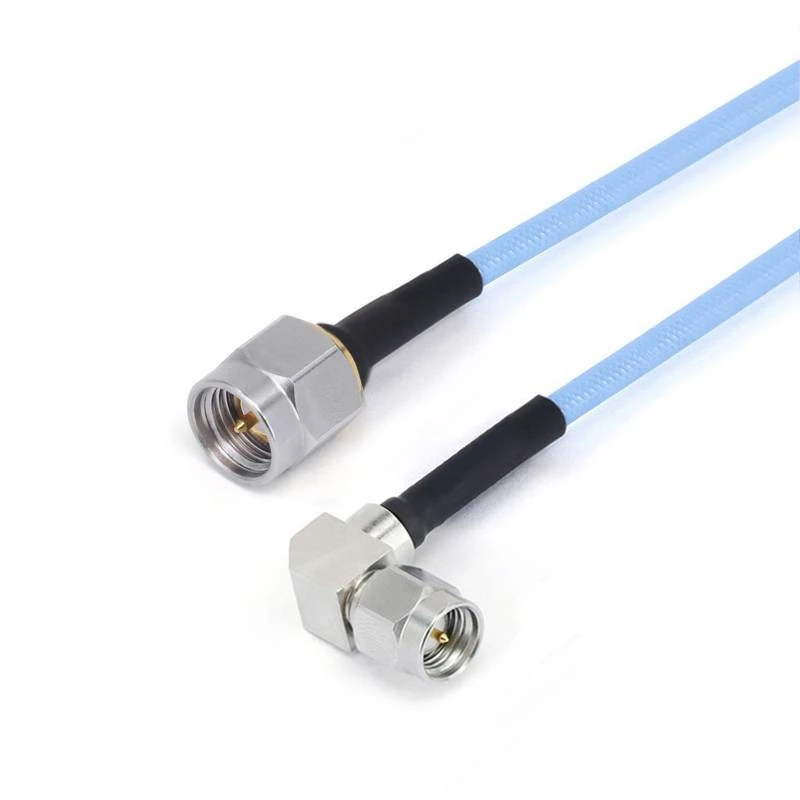

Fr 712- smmsmm-xxx |
Αρσενικό SMA |
Αρσενικό SMA |
DC -26.5 GHz |
1.35 |
|
|
Fr 12- smmsmwm-xxx -18 g |
Αρσενικό SMA |
SMA αρσενικό με ορθή γωνία |
DC -18 GHz |
1.35 |
|
|

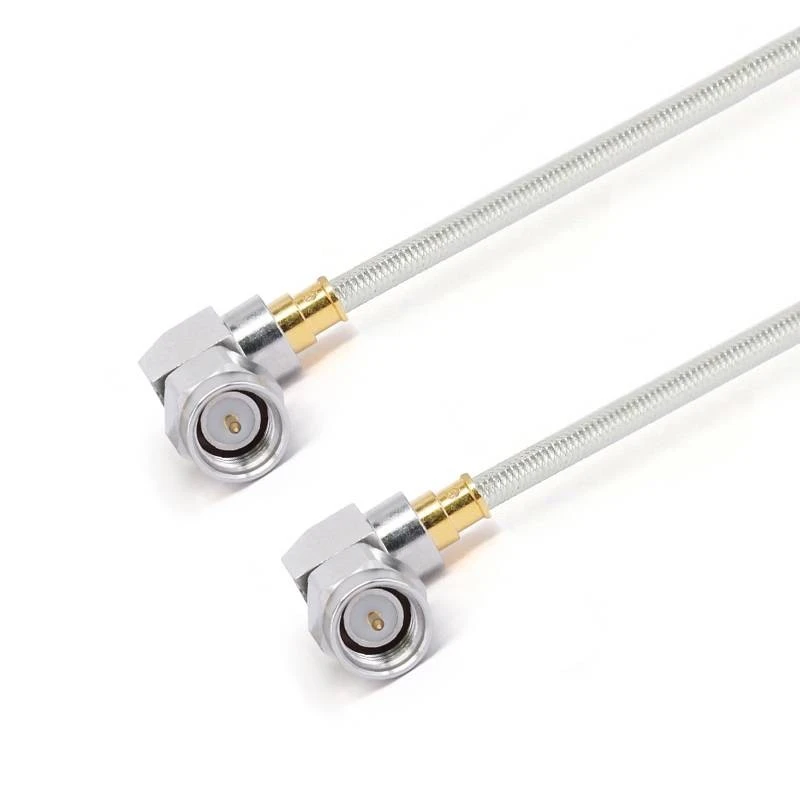

Fr 712- smwmsmwm-xxx -18 g |
SMA αρσενικό με ορθή γωνία |
SMA αρσενικό με ορθή γωνία |
DC -18 GHz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
Αρσενικό SMA |
Γυναίκα GPO (SMP) |
DC -26.5 GHz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
Αρσενικό SMA |
GPO (SMP) Γυναίκα με ορθή γωνία |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
Αρσενικό SMA |
Γυναίκα GPPO (Mini-SMP) |
DC -26.5 GHz |
1.35 |
|
|

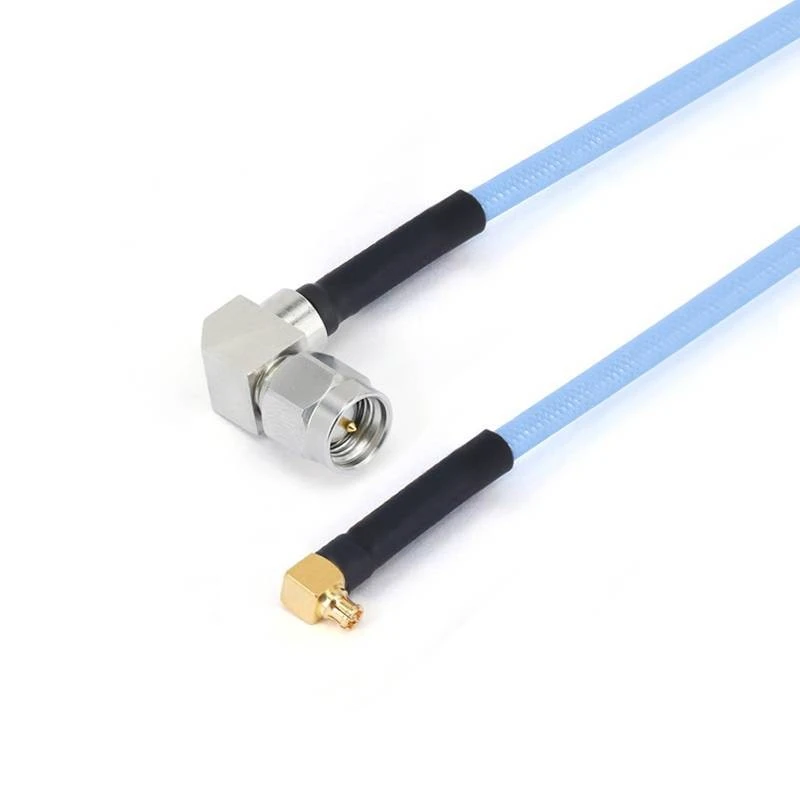

Fr 712- smmgppwf-xxx |
Αρσενικό SMA |
GPPO (μίνι-SMP) θηλυκό με ορθή γωνία |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- smwmgppf-xxx -18 g |
SMA αρσενικό με ορθή γωνία |
Γυναίκα GPPO (Mini-SMP) |
DC -18 GHz |
15dB |
|
|
Fr 712- smwmgppwf-xxx -18 g |
SMA αρσενικό με ορθή γωνία |
GPPO (μίνι-SMP) θηλυκό με ορθή γωνία |
DC -18 GHz |
15dB |
|
|
Fr 712- smfgpf-xxx |
Θηλυκό SMA |
Γυναίκα GPO (SMP) |
DC -18 GHz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
SMA θηλυκό με φλάντζα 4 οπών |
Γυναίκα GPO (SMP) |
DC -18 GHz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
Θηλυκό SMA |
Γυναίκα GPPO (Mini-SMP) |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
SMA θηλυκό με φλάντζα 4 οπών |
Γυναίκα GPPO (Mini-SMP) |
DC -26.5 GHz |
1.40 |
|
|
FR 712-292 M292M-XXX |
2,92 χιλιοστά αρσενικό |
2,92 χιλιοστά αρσενικό |
DC - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 χιλιοστά αρσενικό |
Γυναίκα GPO (SMP) |
DC - 40 GHz |
10dB |
|
|
Fr 712-292 mgpwf-xxx |
2,92 χιλιοστά αρσενικό |
GPO (SMP) Γυναίκα με ορθή γωνία |
DC - 40 GHz |
10dB |
|
|
Fr 712-292 fgpf-xxx |
Θηλυκό 2,92 χιλιοστά |
Γυναίκα GPO (SMP) |
DC - 40 GHz |
10dB |
|
|
Fr 712-292 ffgpf-xxx |
2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών |
Γυναίκα GPO (SMP) |
DC - 40 GHz |
10dB |
|
|
Fr 712-292 mgppf-xxx |
2,92 χιλιοστά αρσενικό |
Γυναίκα GPPO (Mini-SMP) |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 mgppwf-xxx |
2,92 χιλιοστά αρσενικό |
GPPO (μίνι-SMP) θηλυκό με ορθή γωνία |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 fgppf-xxx |
Θηλυκό 2,92 χιλιοστά |
Γυναίκα GPPO (Mini-SMP) |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 ffgppf-xxx |
2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών |
Γυναίκα GPPO (Mini-SMP) |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 mg3pf-xxx |
2,92 χιλιοστά αρσενικό |
Γυναίκα G3PO (SMPS) |
DC - 40 GHz |
12dB |
|
|
Fr 712-292 fg3pf-xxx |
Θηλυκό 2,92 χιλιοστά |
Γυναίκα G3PO (SMPS) |
DC - 40 GHz |
12dB |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών |
Γυναίκα G3PO (SMPS) |
DC - 40 GHz |
12dB |
|
|
Fr 712-185 mg3pf-xxx |
Αρσενικό 1,85 χιλιοστά |
Γυναίκα G3PO (SMPS) |
DC - 67 GHz |
10dB |
|
|
Fr 712-185 fg3pf-xxx |
1,85 χιλιοστά θηλυκό |
Γυναίκα G3PO (SMPS) |
DC - 67 GHz |
10dB |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 χιλιοστά θηλυκά με φλάντζα 4 οπών |
Γυναίκα G3PO (SMPS) |
DC - 67 GHz |
10dB |
|
FR711/Gut -085- φόρμα (χωρίς σακάκι FEP) |
|||||
|
Εικόνα |
Σκι |
Σύνδεσμος 1 |
Σύνδεσμος 2 |
Ακρίβεια |
Απώλεια επιστροφής/VSWR |
|
|
Fr 711- smmsmm-xxx |
Αρσενικό SMA |
Αρσενικό SMA |
DC -26.5 GHz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
Αρσενικό SMA |
SMA αρσενικό με ορθή γωνία |
DC -18 GHz |
1.35 |
|
|
Fr 711- smwmsmwm-xxx -18 g |
SMA αρσενικό με ορθή γωνία |
SMA αρσενικό με ορθή γωνία |
DC -18 GHz |
1.40 |
|
|
Fr 711- smwmgppwf-xxx -18 g |
SMA αρσενικό με ορθή γωνία |
GPPO (μίνι-SMP) θηλυκό με ορθή γωνία |
DC -18 GHz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92 χιλιοστά αρσενικό |
MMPX αρσενικό |
DC -40 GHz |
14dB |
|
|
R 711-292 mmmpxf-xxx |
2,92 χιλιοστά αρσενικό |
MMPX θηλυκό |
DC -40 GHz |
14dB |
|
|
Fr 711-24 mmmpxm-xxx |
Αρσενικό 2,4 χιλιοστών |
MMPX αρσενικό |
DC -50 GHz |
12dB |
|
|
Fr 711-24 mmmpxf-xxx |
Αρσενικό 2,4 χιλιοστών |
MMPX θηλυκό |
DC -50 GHz |
12dB |
|
|
Fr 711-185 mmmpxm-xxx |
Αρσενικό 1,85 χιλιοστά |
MMPX αρσενικό |
DC -67 GHz |
10dB |
|
|
Fr 711-185 mmmpxf-xxx |
Αρσενικό 1,85 χιλιοστά |
MMPX θηλυκό |
DC -67 GHz |
10dB |
|
|
Fr 711-185 mg3pf-xxx |
Αρσενικό 1,85 χιλιοστά |
G3PO (SMPS) Θηλυκός |
DC -67 GHz |
10dB |
|
|
Fr 711-185 fg3pf-xxx |
1,85 χιλιοστά θηλυκό |
G3PO (SMPS) Θηλυκός |
DC -67 GHz |
10dB |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 χιλιοστά θηλυκά με φλάντζα 4 οπών |
G3PO (SMPS) Θηλυκός |
DC -67 GHz |
10dB |
Δημοφιλείς Ετικέτες: Χειροποίητα συγκροτήματα καλωδίων, USA Hand Formative Cable Custominers, προμηθευτές, εργοστάσιο
