Ημι-άκαμπτα συγκροτήματα καλωδίων

Τα ημι-άκαμπτα συγκροτήματα καλωδίων είναι προϊόντα υψηλής απόδοσης που χρησιμοποιούνται ευρέως στα πεδία ραδιοσυχνοτήτων (RF) και μικροκυμάτων, σε ικανά να καλύψουν μια ποικιλία σύνθετων σύνδεσης και απαιτήσεων μετάδοσης σήματος . Η ημι-αυστηρή δομή επιτρέπει στο καλώδιο να διατηρεί ένα σταθερό σχήμα . μόλις εγκατασταθεί, είναι λιγότερο πιθανό να μετατοπιστεί ή να ατέλειω, η ενίσχυση της συνδέσεων και της συσσώρευσης του σήματος του σήματος του σήματος του σήματος του σήματος μετάδοση . Επομένως, είναι κατάλληλο για σύνθετα συστήματα καλωδίωσης με απαιτήσεις υψηλής σταθερότητας .

Το προϊόν έρχεται σε ένα ευρύ φάσμα μοντέλων . πάρτε το FR710S & FR710/Gut - 085 086 "Σειρά ως παράδειγμα . διαφορετικά μοντέλα είναι κατάλληλα για διαφορετικές κλίμακες συχνότητας και διασυνδέσεις συσκευών { 26.5GHz, και μια αναλογία απώλειας επιστροφής/τάσης 1.30.

Η κεντρική επαφή είναι κατασκευασμένη από χρυσό ορείχαλκο ή επιχρυσωμένο χαλκό βηρυλλίας . Για την εξωτερική επαφή, μπορείτε να επιλέξετε από χρυσό ορείχαλκο, επιχρυσωμένο χαλκό βηρύλλιο, παθητικοποιημένο ανοξείδωτο χάλυβα κ.λπ. PTFE . Ο κεντρικός αγωγός του καλωδίου είναι χάλυβα χαλκού με ασημένια και το μονωτικό στρώμα είναι στερεό PTFE . Το θήκη δεν μπορεί να κατασκευαστεί από υλικό ή FEP, το οποίο εξασφαλίζει την απόδοση μετάδοσης σήματος

Λόγω της εξαιρετικής τους απόδοσης, τα ημι-άκαμπτα συγκροτήματα καλωδίων διαδραματίζουν καθοριστικό ρόλο σε πολυάριθμα πεδία με αυστηρές απαιτήσεις για τη μετάδοση σήματος . χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες όπως επικοινωνίες, ηλεκτρονικά και αεροδιαστημική .

Ο ηλεκτρονικός εξοπλισμός πολέμου πρέπει να λειτουργεί σε περιβάλλοντα ηλεκτρομαγνητικών παρεμβολών υψηλής έντασης . Η υψηλή αποτελεσματικότητα θωράκισης και η σταθερή ηλεκτρική απόδοση των ημι-άκαμπτων συγκροτημάτων καλωδίων τους καθιστούν ιδανική επιλογή για εσωτερικές συνδέσεις στον ηλεκτρονικό εξοπλισμό πολέμου .}}}}}

Στα σύνθετα συστήματα διαστημόπλοιων, χρησιμοποιούνται ημι-άκαμπτα συγκροτήματα καλωδίων για τη σύνδεση διαφόρων οργάνων και συσκευών .

1. για συγκροτήματα καλωδίων προσαρμοσμένου μήκους, μην ξεχάσετε να αφήσετε τις πληροφορίες του μήκους σας στη σελίδα checkout.
2. Όλα τα συγκροτήματα καλωδίων μπορούν να εφοδιαστούν με ζεύγη ή ομάδες αντιστοίχισης φάσης. Εάν χρειάζεστε τα καλώδια που ταιριάζουν με φάση, στείλτε μας email: sales@flexirf.com

FR710S & FR710/Gut -085 086 "Σειρά ημι-άκαμπτα συγκρότημα καλωδίων
	Διάμετρος υλικού δομής (mm)
	1	Εσωτερικός αγωγός	Χάλυβα χαλκού με ασημένια επιχρυσωμένη	0.51±0.0127
	2	Απομονωτήρας	Συμπαγής PTFE	1.688±0.0254
	3	Εξωτερικός αγωγός	Χαλκός/χαλκός	2.2±0.05

Εξασθένηση, ισχύς (κατάσταση δοκιμής σε στάθμη θάλασσας 20 μοιρών)
Συχνότητα (GHz)	0.5	1	5	10	20
Εξασθένηση (db/m)	0.446	0.640	1.506	2.215	3.29
Ισχύς (w)	190.3	133.2	57.2	39.3	26.7

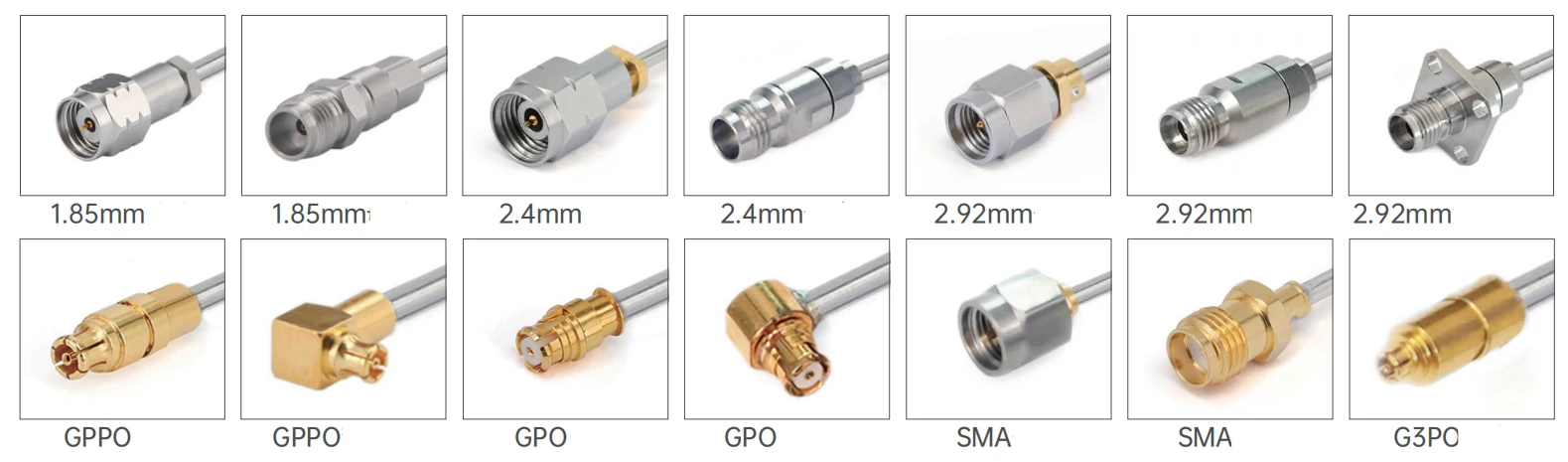

Κοινά μοντέλα και τεχνικοί δείκτες
Εικόνα	Σκι	Σύνδεσμος 1	Σύνδεσμος 2	Ακρίβεια	Απώλεια επιστροφής/VSWR

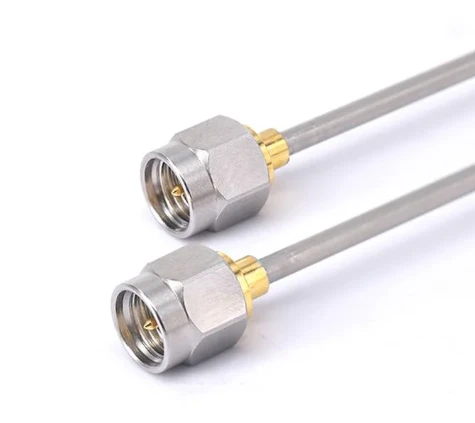

	FR710S-SMMSMM-XXX	Αρσενικό SMA	Αρσενικό SMA	DC -26.5 GHz	1.30

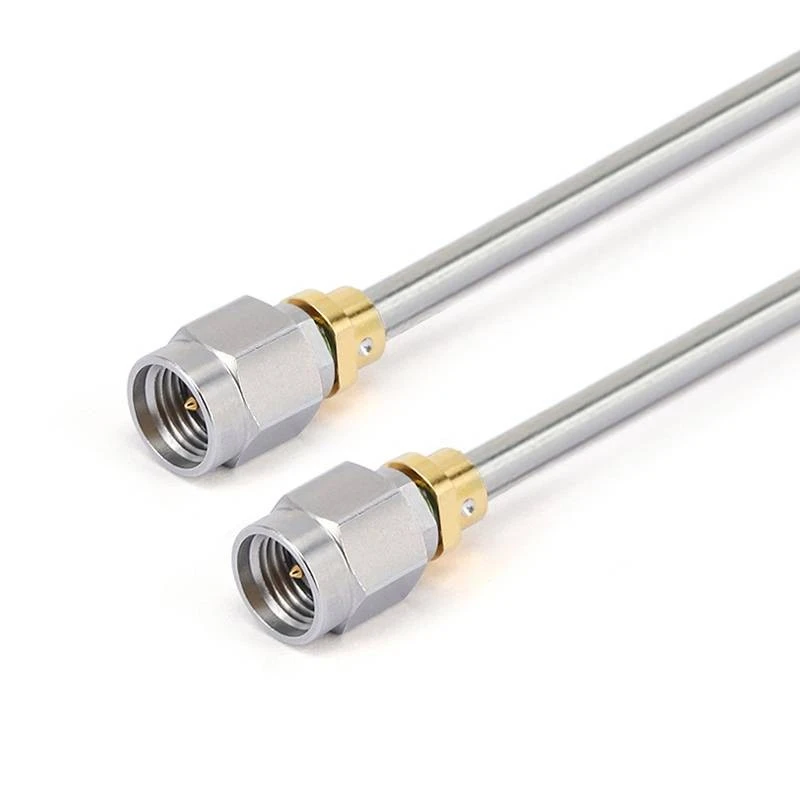

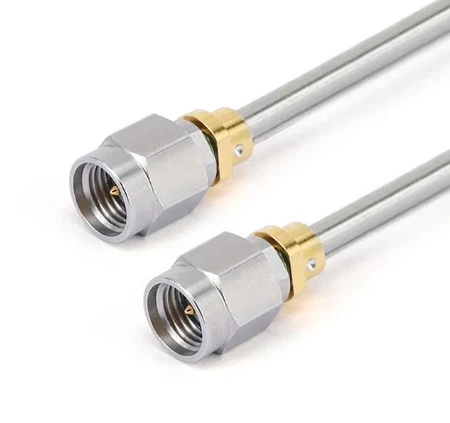

	FR710S -292 M292M-XXX	2,92 χιλιοστά αρσενικό	2,92 χιλιοστά αρσενικό	DC -40 GHz	1.35

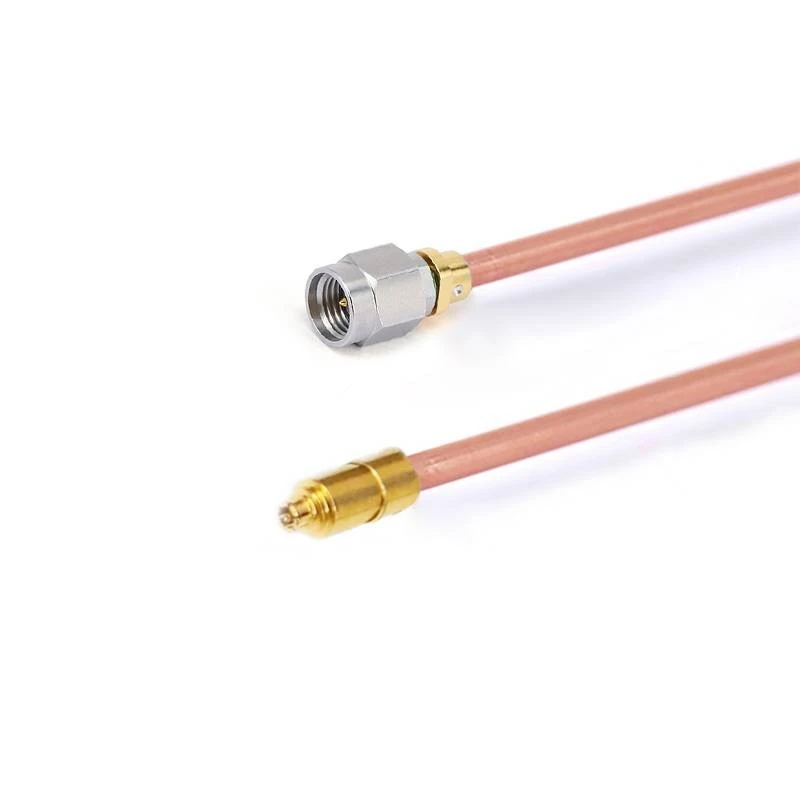

	Fr 710-292 mg3pf-xxx	2,92 χιλιοστά αρσενικό	Γυναίκα G3PO (SMPS)	DC -40 GHz	14dB
	Fr 710-292 ffg3pf-xxx	2,92mm αρσενικό με φλάντζα 4 οπών	Γυναίκα G3PO (SMPS)	DC -40 GHz	14dB
	Fr 710-185 mg3pf-xxx	Αρσενικό 185 χιλιοστών	Γυναίκα G3PO (SMPS)	DC -67 GHz	10dB
	Fr 710-185 fg3pf-xxx	Γυναίκα 185 χιλιοστών	Γυναίκα G3PO (SMPS)	DC -67 GHz	10dB
	Fr 710-185 ffg3pf-xxx	Γυναίκα 185 χιλιοστών με φλάντζα 4 οπών	Γυναίκα G3PO (SMPS)	DC -67 GHz	10dB

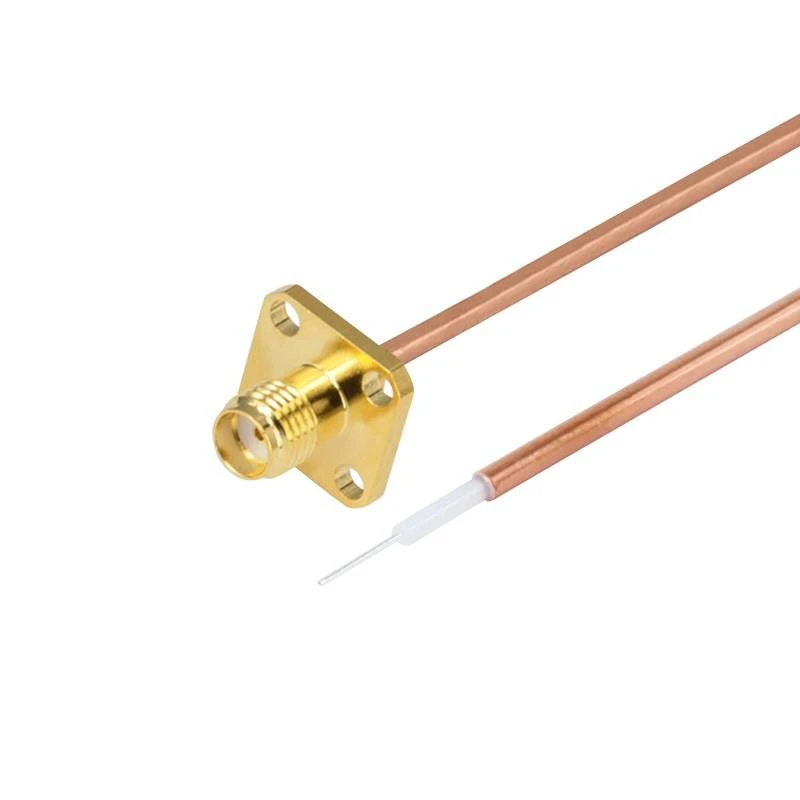

	Fr 710- smff 000- xxx	SMA θηλυκό με φλάντζα 4 οπών	Ανοιχτό	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	Θηλυκό SMA	Ανοιχτό	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	Θηλυκό 2,92 χιλιοστά	Ανοιχτό	DC -40 GHz	1.35

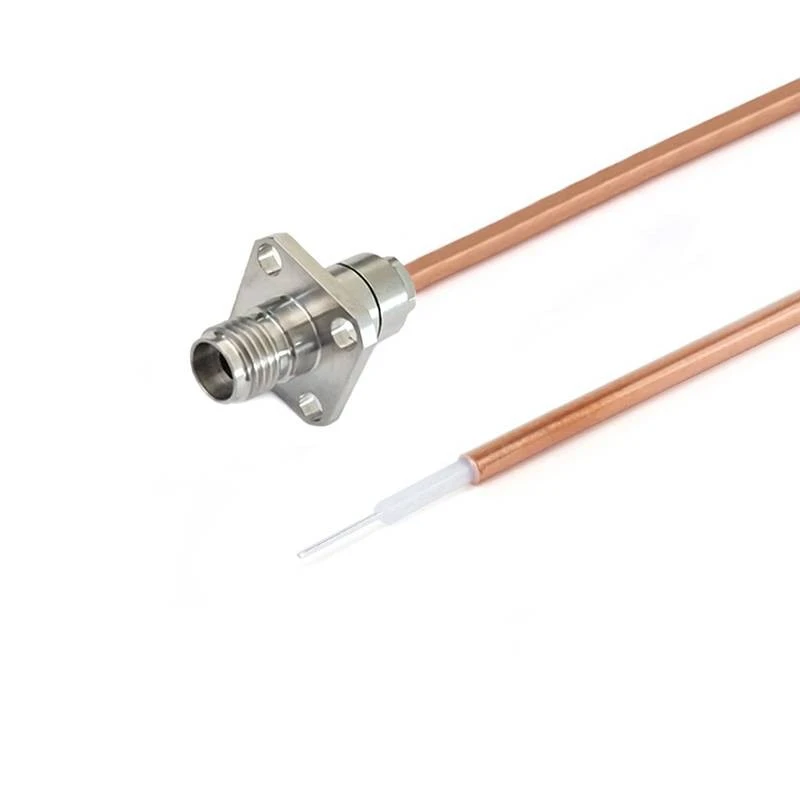

	Fr 710-292 f 000- xxx	2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών	Ανοιχτό	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	Θηλυκό 2,4 χιλιοστά	Ανοιχτό	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	Θηλυκό 2,4 χιλιοστά	Ανοιχτό	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 χιλιοστά θηλυκό	Ανοιχτό	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 χιλιοστά θηλυκά με φλάντζα 4 οπών	Ανοιχτό	DC -67 GHz	1.50
