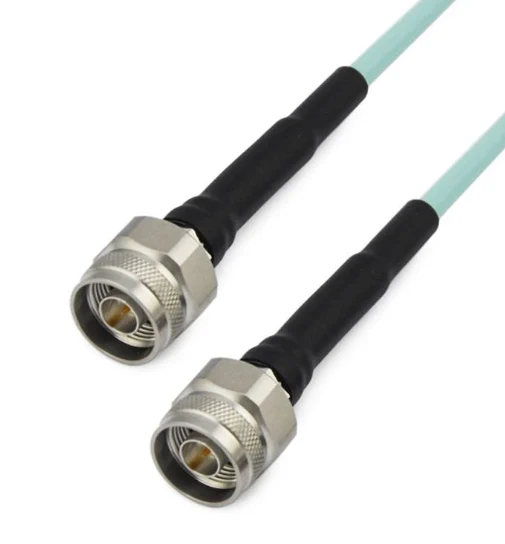

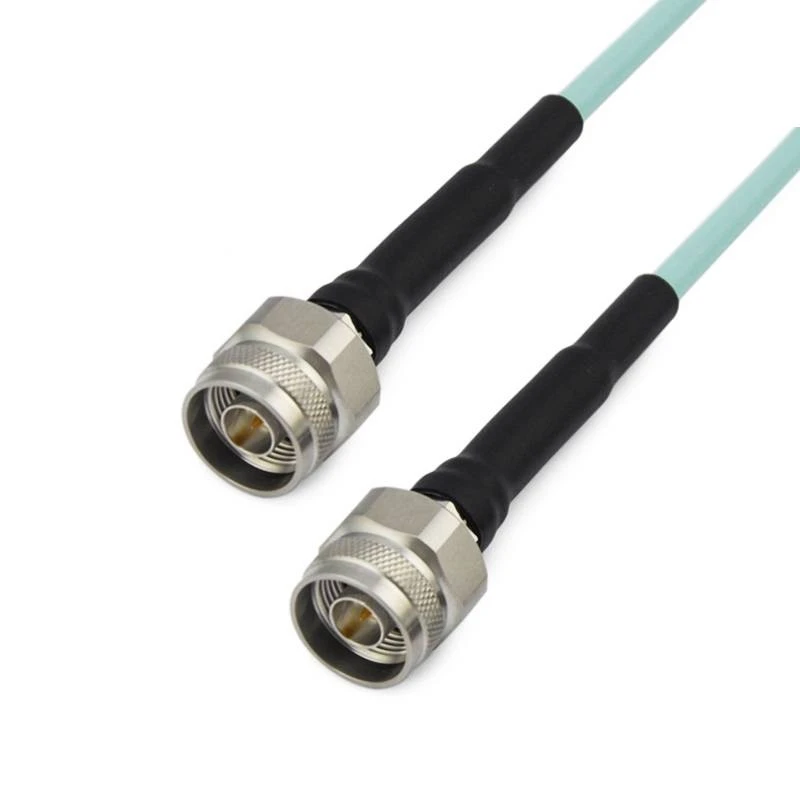

gaa3-nmnm-xxx-1

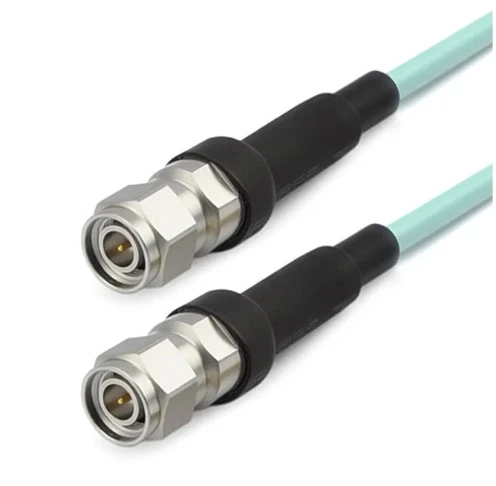

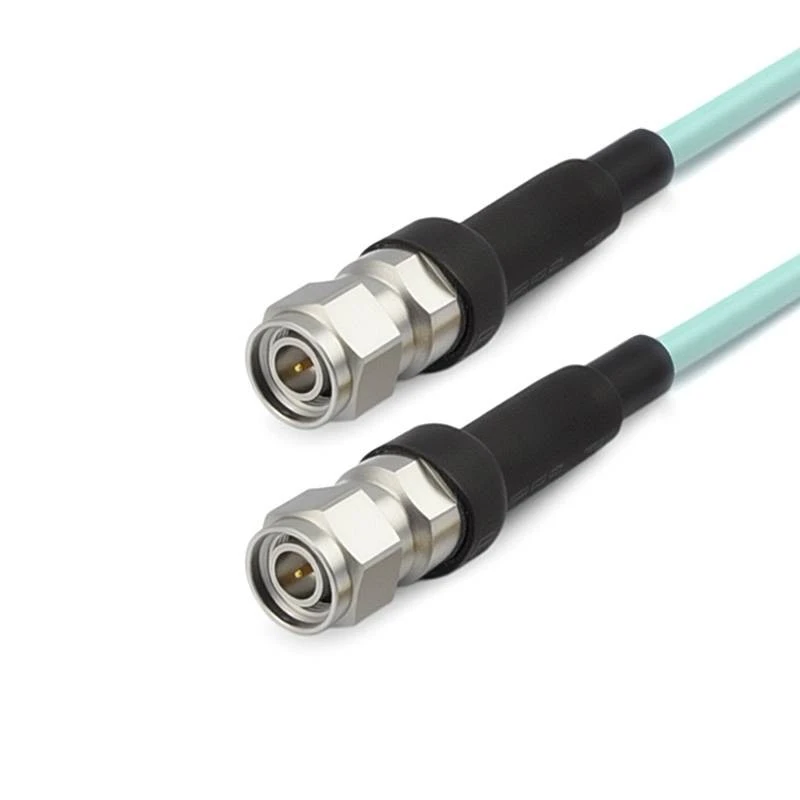

gaa3-tncmtncm-xxx-1

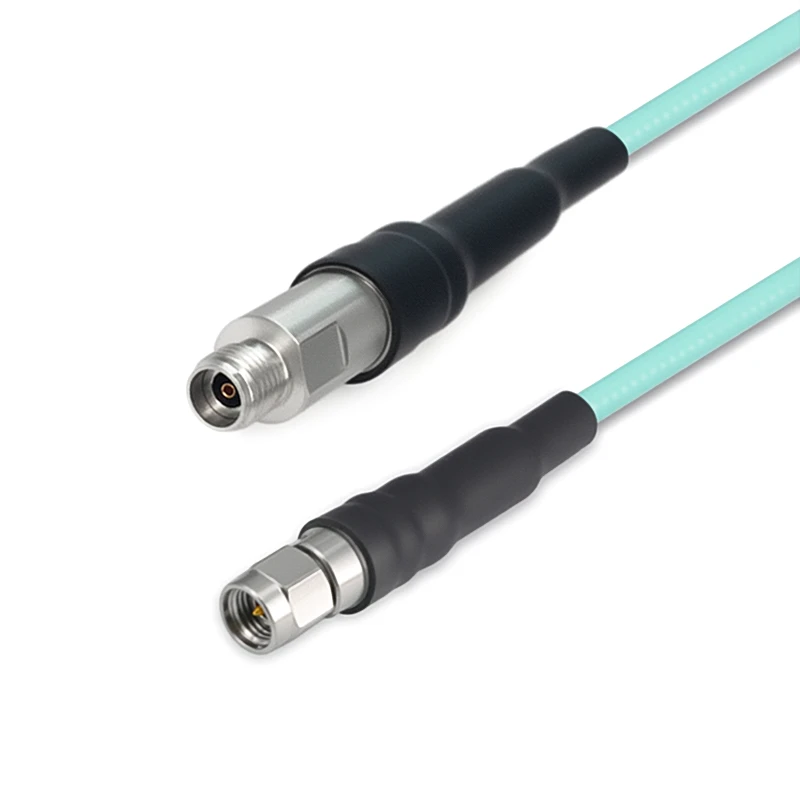

gau1-292m292f-xxx-1

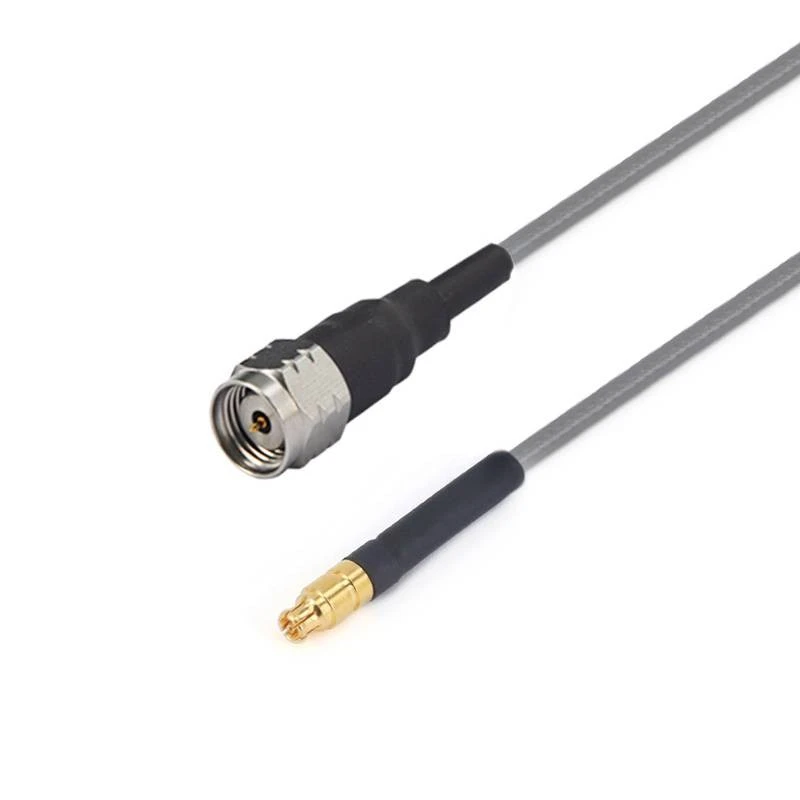

gau2-185mgppf-xxx-7

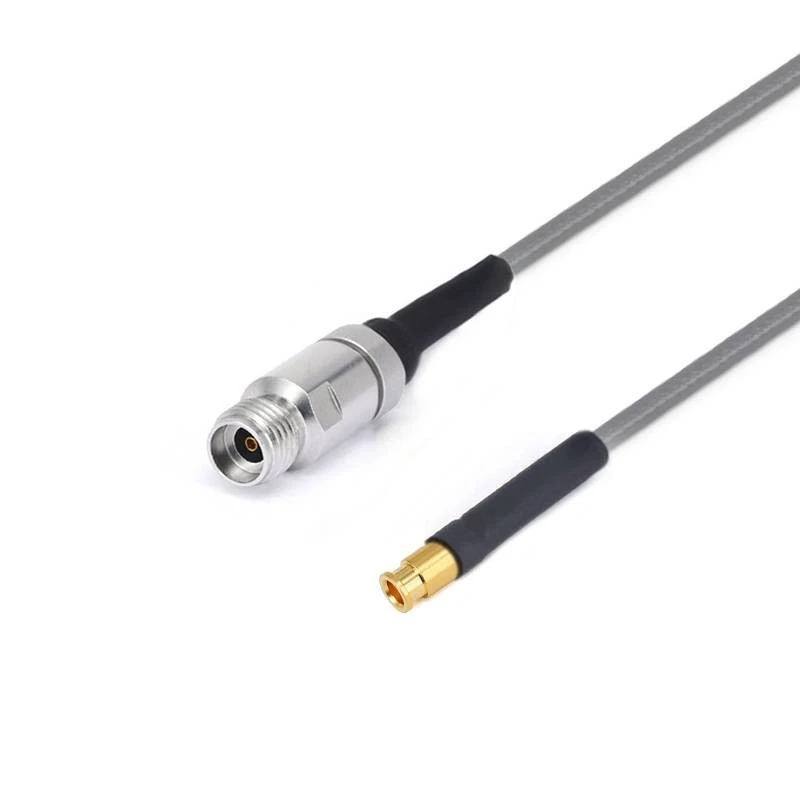

gau2-292fmmpxf--1

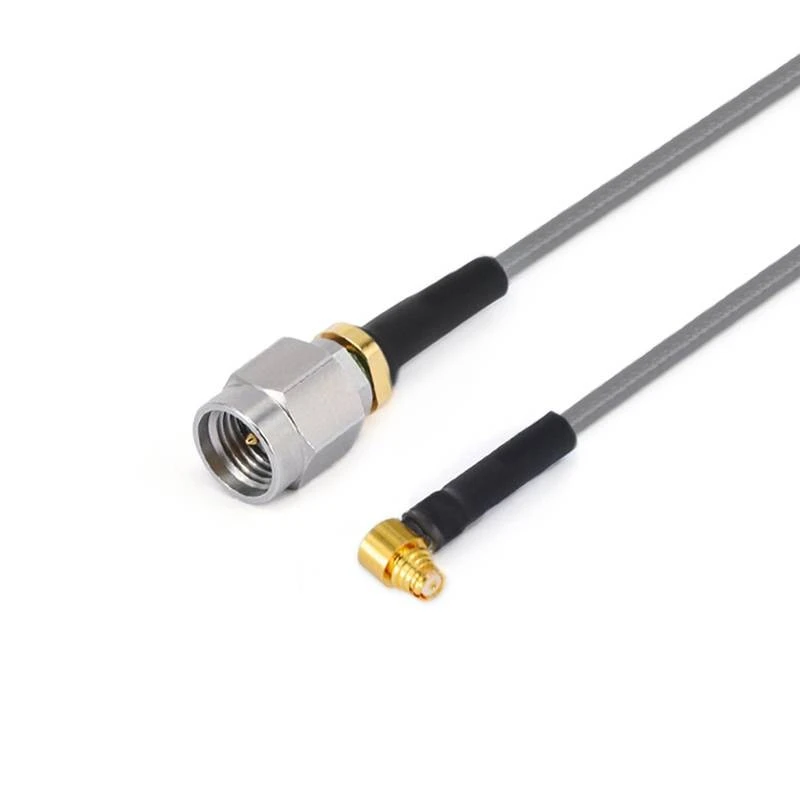

gau2-292mgpwf-xxx-1

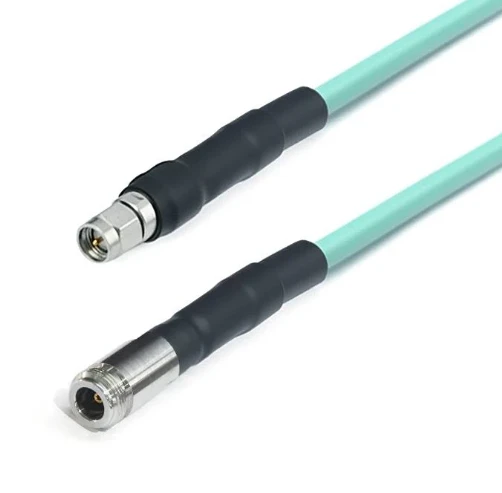

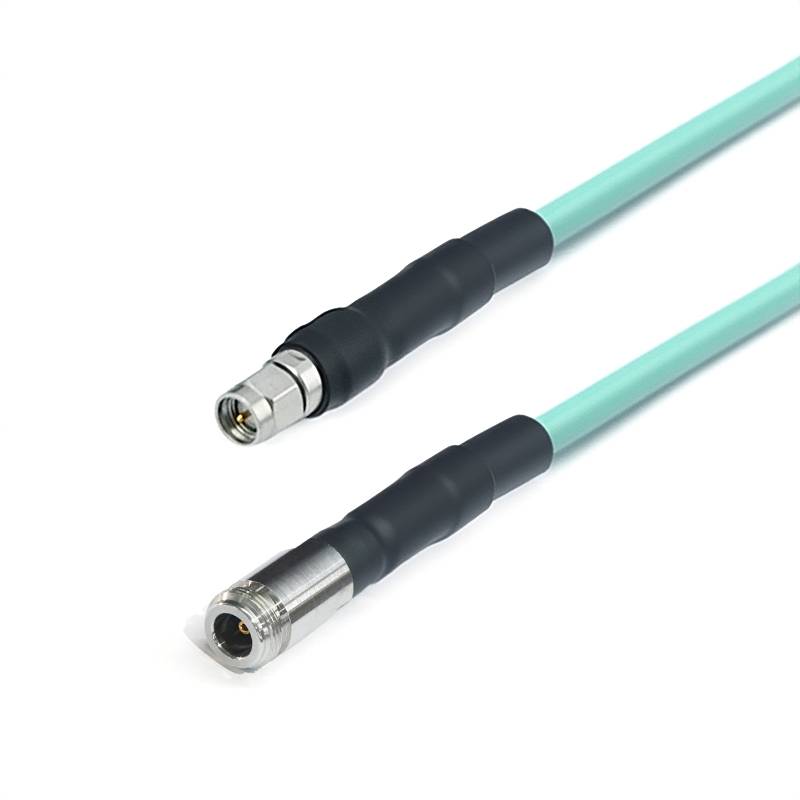

Σταθερή σειρά χαμηλής φάσης απώλειας

Αποστολή ερώτησής

Περιγραφή

Εισαγωγή προϊόντος

Στα σημερινά πεδία κοπής - ακμής, όπως η επικοινωνία, οι ηλεκτρονικές δοκιμές και η μέτρηση, η σταθερότητα της μετάδοσης σήματος και τα χαμηλά χαρακτηριστικά απώλειας έχουν καταστεί βασικοί παράγοντες που καθορίζουν την απόδοση των συστημάτων και οι σχετικές απαιτήσεις γίνονται όλο και πιο αυστηρές. Τα συγκροτήματα χαμηλής απώλειας - και - σταθερές συγκροτήματα καλωδίων ξεχωρίζουν με την έκτακτη απόδοση τους, διαδραματίζουν κρίσιμο ρόλο σε πολυάριθμα σενάρια εφαρμογής και τοποθετώντας ένα σταθερό θεμέλιο για την επίτευξη ακριβούς και αποτελεσματικής μετάδοσης σήματος.

Χαρακτηριστικά δομής προϊόντων

Εξαιρετικά χαμηλά - Χαρακτηριστικά απώλειας:

Παρουσιάζουν εξαιρετικά εξαιρετικά χαμηλή απόδοση απώλειας υπό διαφορετικές συνθήκες συχνότητας. Λαμβάνοντας το μοντέλο FRU1/GT147A (40GHz) ως παράδειγμα, ακόμη και σε περιβάλλον υψηλής συχνότητας μέχρι 40GHz, η εξασθένηση του είναι μόνο 2,85 dB ανά μέτρο.

Εξαιρετική σταθερότητα φάσης:

Διαθέτουν εξαιρετικά σταθερά χαρακτηριστικά φάσης. Για παράδειγμα, όταν το FRU1/GT147A λειτουργεί με συχνότητα 10GHz, η σταθερότητα της μηχανικής φάσης μπορεί να φτάσει τα 10GHz/3 βαθμούς. Όταν η συχνότητα είναι 18GHz, μπορεί να φτάσει το 18GHz/5 βαθμούς. Μια τέτοια σταθερή φάση μπορεί να καταστείλει αποτελεσματικά τις διακυμάνσεις της φάσης κατά τη διάρκεια της μετάδοσης του σήματος, αποφεύγοντας σε μεγάλο βαθμό την παραμόρφωση του σήματος και τις παρεμβολές που προκαλούνται από ασταθείς φάσεις. Για τα συστήματα επικοινωνίας και τον εξοπλισμό δοκιμών με εξαιρετικά υψηλές απαιτήσεις για ακρίβεια φάσης, αυτό το χαρακτηριστικό είναι το κλειδί για την εξασφάλιση της σταθερής λειτουργίας και της υψηλής απόδοσης των συστημάτων.

Κάλυψη ευρείας συχνότητας:

Τα προϊόντα έχουν ευρεία κλίμακα κάλυψης συχνότητας, που εκτείνεται από το άμεσο ρεύμα (DC) έως 110GHz. Διαφορετικά μοντέλα συγκροτημάτων καλωδίων μπορούν να προσαρμοστούν με ακρίβεια σε διαφορετικές κλίμακες συχνότητας για να πληρούν διαφορετικές απαιτήσεις εφαρμογής.

Εφαρμογή προϊόντος

Στη δοκιμή αναδημοσίευσης μικροκυμάτων, συνδέουν τον εξοπλισμό και τις συσκευές δοκιμής υπό δοκιμή και τα σταθερά χαρακτηριστικά μετάδοσης σήματος διασφαλίζουν την ακρίβεια και την αξιοπιστία των αποτελεσμάτων των δοκιμών. Καθώς τα βασικά στοιχεία που συνδέουν τα μέσα σε όργανα όπως οι αναλυτές δικτύων και οι αναλυτές φάσματος, εγγυώνται την ακριβή μέτρηση των ασθενών σημάτων από τα μέσα, παρέχοντας ισχυρή υποστήριξη για την έρευνα και την ανάπτυξη ηλεκτρονικών προϊόντων και επιθεώρησης ποιότητας.

Σημαντικές σημειώσεις

1. Για συγκροτήματα καλωδίων προσαρμοσμένου μήκους, μην ξεχάσετε να αφήσετε τις πληροφορίες σας στη σελίδα πληρωμής.
2. Όλα τα συγκροτήματα καλωδίων μπορούν να εφοδιαστούν με ζεύγη ή ομάδες αντιστοίχισης φάσης. Εάν χρειάζεστε τα καλώδια που ταιριάζουν με φάση, στείλτε μας email: sales@flexirf.com

Δεδομένα προδιαγραφών προϊόντος

Διαμόρφωση

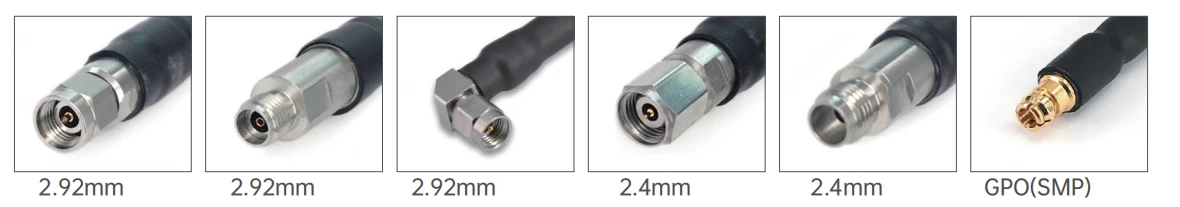

Τύπος σύνδεσης 1	1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n/tnc
Σύνδεσμος 1 αντίσταση	50 ohms
Σύνδεσμος 1 πολικότητα	Πρότυπο
Τύπος σύνδεσης 2	1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n/tnc
Σύνθετος σύνδεσμος 2	50 ohms
Σύνδεσμος 2 πολικότητα	Πρότυπο
Μέθοδος βάσης σύνδεσης	Κανένας
Στυλ σώματος σύνδεσης	Ευθεία και δεξιά γωνία
Πληροφορίες για τα υλικά
Κεντρική επαφή	Ορείχαλκο χρυσό, βηρύλλιο χαλκό χρυσό επιχρυσωμένο
Εξωτερική επαφή	Ορείχαλκο χρυσό, βηρύλλιο χαλκό χρυσό, παθητικοποιημένο από ανοξείδωτο χάλυβα
Σώμα	Ορείχαλκος χρυσός, χρυσός χαλκός βηρύλλου, ανοξείδωτος χάλυβα παθητικοποιημένος
Διηλεκτρικός	PEI/PTFE
Περιβαλλοντικά δεδομένα
Κλίμακα θερμοκρασίας	-40 βαθμός σε +165 βαθμό
2011/65/ΕΕ (ROHS)	Υποχωρητικός

Τύπος προϊόντος

FRU1/GT147A ΣΥΝΤΗΡΗΣΗ ΣΤΟΙΧΕΙΑ ΚΑΛΥΜΜΑΤΟΣ ΧΑΜΗΛΗΣ ΦΑΣΗΣ (40GHz)
	Διάμετρος υλικού δομής (mm)
	1	Εσωτερικός αγωγός	Χάλυβα χαλκού με ασημένια επιχρυσωμένη	0.91±0.05
	2	Απομονωτήρας	Συμπαγής PTFE	2.69±0.05
	3	Εσωτερική θωράκιση	Ασημένια επιχρυσωμένη ζώνη χαλκού	2.86±0.05
	4	Εξωτερική θωράκιση	Πλέγμα με ασημένια πλέξιμο καλωδίου	3.28±0.05
	5	σακάκι	Φεγγίτη	3.73±0.13

Εξασθένηση, ισχύς (κατάσταση δοκιμής σε στάθμη θάλασσας 20 μοιρών)
Συχνότητα (GHz)	1	10	18	26.5	40
Εξασθένηση (db/m)	0.39	1.31	1.81	2.23	2.85
Ισχύς (W)	380	120	90	75	65

Ηλεκτρικές και μηχανικές ιδιότητες
Συχνότητα (GHz)	Αντίσταση (Ω)	Ρυθμός μετάδοσης	Χωρητικότητα	Θωράκιση	Θερμοκρασία λειτουργίας σειρά	Ελάχιστη ακτίνα κάμψης	Μηχανικός σταθερότητα της φάσης
40	50	77%	86 pf/m	>100dB	-65 βαθμός ~ +165 βαθμός	6,35 χιλιοστά	10GHz/3 βαθμός 18GHz/5 βαθμός
Κοινά μοντέλα και τεχνικοί δείκτες

Εικόνα	Σκι	Σύνδεσμος 1	Σύνδεσμος 2	Ακρίβεια	Απώλεια επιστροφής/VSWR

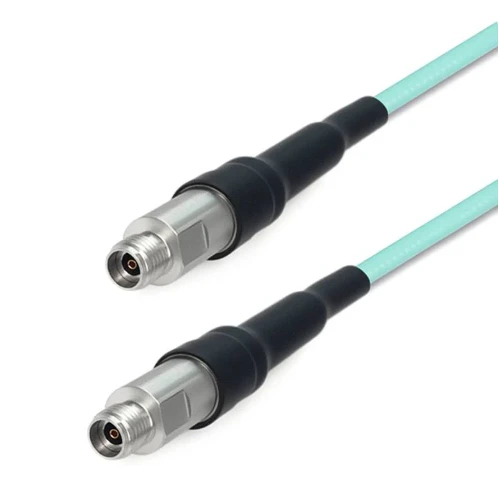

	Fru 1-292 f292f-xxx	Θηλυκό 2,92 χιλιοστά	Θηλυκό 2,92 χιλιοστά	DC -40 GHz	1.44
	Fru 1-292 m292m-xxx	2,92 χιλιοστά αρσενικό	2,92 χιλιοστά αρσενικό	DC -40 GHz	1.44
	Fru 1-292 m292f-xxx	2,92 χιλιοστά αρσενικό	Θηλυκό 2,92 χιλιοστά	DC -40 GHz	1.44

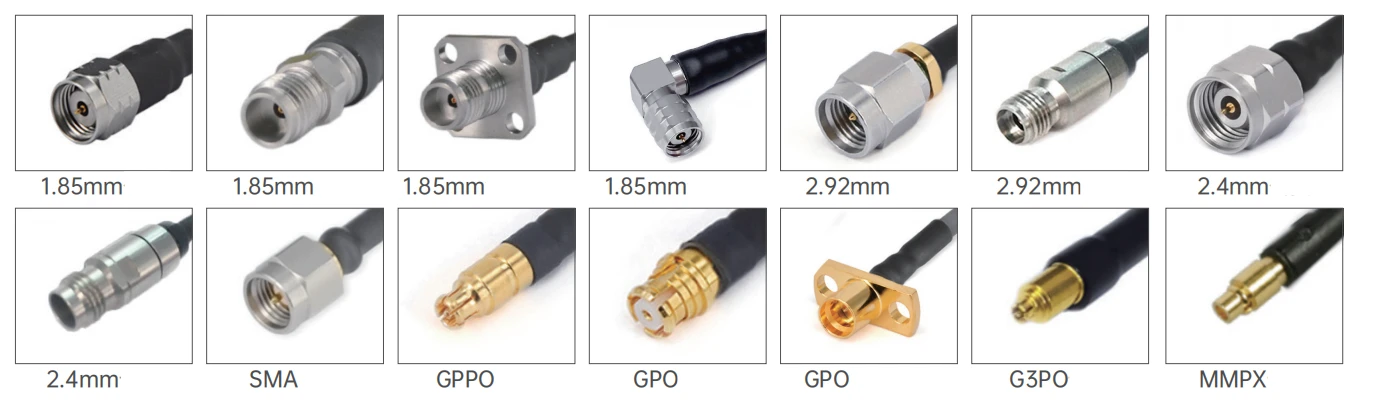

FRU2/GT3506 συγκρότημα καλωδίου σταθερής φάσης χαμηλής απώλειας (65GHz)
	Διάμετρος υλικού δομής (mm)
	1	Εσωτερικός αγωγός	Χάλυβα χαλκού με ασημένια επιχρυσωμένη	0.51±0.05
	2	Απομονωτήρας	Συμπαγής PTFE	1.38±0.05
	3	Εσωτερική θωράκιση	Ασημένια επιχρυσωμένη ζώνη χαλκού	1.58±0.05
	4	Εξωτερική θωράκιση	Πλέγμα με ασημένια πλέξιμο καλωδίου	1.90±0.05
	5	σακάκι	Φεγγίτη	2.20±0.13

Εξασθένηση, ισχύς (κατάσταση δοκιμής σε στάθμη θάλασσας 20 μοιρών)
Συχνότητα (GHz)	1	3	6	10	12	16	18	26.5	40	67
Εξασθένηση (db/m)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Ισχύς (W)	55	32	22	17	15	13	12	10	8	6

Ηλεκτρικές και μηχανικές ιδιότητες
Συχνότητα (GHz	Αντίσταση (ω)	Ρυθμός μετάδοσης	Χωρητικότητα	Θωράκιση	Θερμοκρασία λειτουργίας σειρά	Ελάχιστη ακτίνα κάμψης	Τάση διηλεκτρικής αντοχής
67GHz	50Ω	82%	94PF/m	>90dB	-55 βαθμός ~ +125 βαθμός	11mm	800V@DC
Κοινά μοντέλα και τεχνικοί δείκτες

Εικόνα	Σκι	Σύνδεσμος 1	Σύνδεσμος 2	Ακρίβεια	Απώλεια επιστροφής/VSWR
	Fru 2- smmsmm-xxx	Αρσενικό SMA	Αρσενικό SMA	DC -26. 5GHz	1.30
	Fru 2- smmgpf-xxx	Αρσενικό SMA	Γυναίκα GPO (SMP)	DC -26. 5GHz	1.35
	Fru 2- smmgpwf-xxx	Αρσενικό SMA	GPO (SMP) Γυναίκα με ορθή γωνία	DC -26. 5GHz	12dB
	Fru 2- smmgppf-xxx	Αρσενικό SMA	Γυναίκα GPPO (Mini-SMP)	DC -26. 5GHz	13dB
	Fru 2- smmgppwf-xxx	Αρσενικό SMA	GPPO (μίνι-SMP) θηλυκό με ορθή γωνία	DC -26. 5GHz	12dB
	Fru 2- smffgpf-xxx	SMA θηλυκό με φλάντζα 4 οπών	Γυναίκα GPO (SMP)	DC -18 GHz	1.30
	Fru 2- smffgppf-xxx	SMA θηλυκό με φλάντζα 4 οπών	Γυναίκα GPPO (Mini-SMP)	DC -18 GHz	16dB
	Fru 2-292 m292m-xxx	2,92 χιλιοστά αρσενικό	2,92 χιλιοστά αρσενικό	DC -40 GHz	1.35
	Fru 2-292 mgpf-xxx	2,92 χιλιοστά αρσενικό	Γυναίκα GPO (SMP)	DC -40 GHz	14dB
	Fru 2-292 mgpwf-xxx	2,92 χιλιοστά αρσενικό	GPO (SMP) Γυναίκα με ορθή γωνία	DC -40 GHz	12dB
	Fru 2-292 mmmpxm-xxx	2,92 χιλιοστά αρσενικό	MMPX αρσενικό	DC -40 GHz	14dB
	Fru 2-292 mmmpxf-xxx	2,92 χιλιοστά αρσενικό	MMPX θηλυκό	DC -40 GHz	14dB
	Fru 2-292 mg3pf-xxx	2,92 χιλιοστά αρσενικό	Γυναίκα G3PO (SMPS)	DC -40 GHz	14dB
	Fru 2-292 mgppwf-xxx	2,92 χιλιοστά αρσενικό	GPPO (μίνι-SMP) θηλυκό με ορθή γωνία	DC -40 GHz	12dB
	Fru 2-292 m24m-xxx	2,92 χιλιοστά αρσενικό	Αρσενικό 2,4 χιλιοστών	DC -40 GHz	1.35
	Fru 2-292 mgppf-xxx	2,92 χιλιοστά αρσενικό	Γυναίκα GPPO (Mini-SMP)	DC -40 GHz	14dB
	Fru 2-292 fg3pf-xxx	Θηλυκό 2,92 χιλιοστά	Γυναίκα G3PO (SMPS)	DC -40 GHz	14dB
	Fru 2-292 ffg3pf-xxx	2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών	Γυναίκα G3PO (SMPS)	DC -40 GHz	14dB
	Fru 2-292 fmmpxm-xxx	Θηλυκό 2,92 χιλιοστά	MMPX αρσενικό	DC -40 GHz	14dB
	Fru 2-292 ffmmpxm-xxx	2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών	MMPX αρσενικό	DC -40 GHz	14dB
	Fru 2-292 ffgpf-xxx	2,92 χιλιοστά θηλυκά με φλάντζα 4 οπών	Γυναίκα GPO (SMP)	DC -40 GHz	14dB
	Fru 2-24 m24m-xxx	Αρσενικό 2,4 χιλιοστών	Αρσενικό 2,4 χιλιοστών	DC -50 GHz	1.44
	Fru 2-24 mgpf-xxx	Αρσενικό 2,4 χιλιοστών	Γυναίκα GPO (SMP)	DC -40 GHz	14dB
	Fru 2-24 mgpwf-xxx	Αρσενικό 2,4 χιλιοστών	GPO (SMP) Γυναίκα με ορθή γωνία	DC -40 GHz	12dB
	Fru 2-24 mmmpxm-xxx	Αρσενικό 2,4 χιλιοστών	MMPX αρσενικό	DC -50 GHz	10dB
	Fru 2-24 mmmpxm-xxx	Αρσενικό 2,4 χιλιοστών	MMPX αρσενικό	DC -50 GHz	10dB
	Fru 2-24 mgppf-xxx	Αρσενικό 2,4 χιλιοστών	Γυναίκα GPPO (Mini-SMP)	DC -50 GHz	10dB
	Fru 2-24 mgppwf-xxx	Αρσενικό 2,4 χιλιοστών	GPPO (μίνι-SMP) θηλυκό με ορθή γωνία	DC -50 GHz	10dB
	Fru 2-24 ffgpf-xxx	2,4 χιλιοστά θηλυκά με φλάντζα 4 οπών	Γυναίκα GPO (SMP)	DC -50 GHz	10dB
	Fru 2-24 ffgppf-xxx	2,4 χιλιοστά θηλυκά με φλάντζα 4 οπών	Γυναίκα GPPO (Mini-SMP)	DC -50 GHz	10dB
	Fru 2-185 mgppf-xxx	Αρσενικό 1,85 χιλιοστά	Γυναίκα GPPO (Mini-SMP)	DC -67 GHz	10dB
	Fru 2-185 wmgppf-xxx	1,85mm αρσενικό με ορθή γωνία	Γυναίκα GPPO (Mini-SMP)	DC -67 GHz	10dB
	Fru 2-185 mg3pf-xxx	Αρσενικό 1,85 χιλιοστά	Γυναίκα G3PO (SMPS)	DC -67 GHz	10dB
	Fru 2-185 mmmpxm-xxx	Αρσενικό 1,85 χιλιοστά	MMPX αρσενικό	DC -67 GHz	10dB
	Fru 2-185 mmmpxf-xxx	Αρσενικό 1,85 χιλιοστά	MMPX θηλυκό	DC -67 GHz	10dB
	Fru 2-185 fgppf-xxx	1,85 χιλιοστά θηλυκό	Γυναίκα GPPO (Mini-SMP)	DC -67 GHz	10dB
	Fru 2-185 ffgppf-xxx	1,85 χιλιοστά θηλυκά με φλάντζα 4 οπών	Γυναίκα GPPO (Mini-SMP)	DC -67 GHz	10dB
	Fru 2-185 fg3pf-xxx	1,85 χιλιοστά θηλυκό	Γυναίκα G3PO (SMPS)	DC -67 GHz	10dB
	Fru 2-185 ffg3pf-xxx	1,85 χιλιοστά θηλυκά με φλάντζα 4 οπών	Γυναίκα GPPO (Mini-SMP)	DC -67 GHz	10dB
	Fru 2-185 fmmpxm-xxx	1,85 χιλιοστά θηλυκό	MMPX αρσενικό	DC -67 GHz	10dB
	Fru 2-185 fmmpxf-xxx	1,85 χιλιοστά θηλυκό	MMPX θηλυκό	DC -67 GHz	10dB

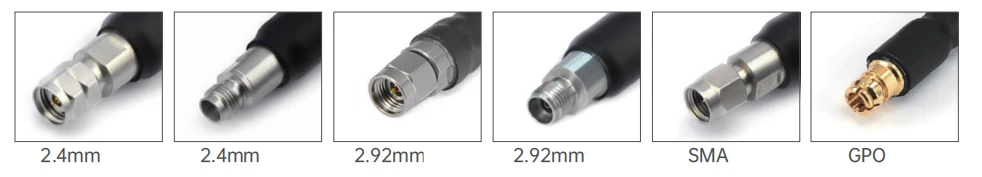

FRU3/GT3507 συγκρότημα καλωδίου σταθερής φάσης χαμηλής απώλειας (40GHz)
	Διάμετρος υλικού δομής (mm)
	1	Εσωτερικός αγωγός	Χάλυβα χαλκού με ασημένια επιχρυσωμένη	0.91±0.05
	2	Απομονωτήρας	Συμπαγής PTFE	2.69±0.05
	3	Εσωτερική θωράκιση	Ασημένια επιχρυσωμένη ζώνη χαλκού	2.86±0.05
	4	Εξωτερική θωράκιση	Πλέγμα με ασημένια πλέξιμο καλωδίου	3.28±0.05
	5	σακάκι	Φεγγίτη	3.73±0.13

Εξασθένηση, ισχύς (κατάσταση δοκιμής σε στάθμη θάλασσας 20 μοιρών)
Συχνότητα (GHz)	1	10	18	26.5	40
Εξασθένηση (db/m)	0.39	1.31	1.81	2.23	2.85
Ισχύς (W)	380	120	90	75	65

Ηλεκτρικές και μηχανικές ιδιότητες
Συχνότητα (GHz)	Αντίσταση (ω)	Ρυθμός μετάδοσης	Χωρητικότητα	Θωράκιση	Θερμοκρασία λειτουργίας σειρά	Ελάχιστη ακτίνα κάμψης	Μηχανικός σταθερότητα της φάσης
40	50	85%	86 pf/m	>90dB	-65 βαθμός ~ +165 βαθμός	11mm	10GHz/3 βαθμός 18GHz/5 βαθμός
Κοινά μοντέλα και τεχνικοί δείκτες

Εικόνα	Σκι	Σύνδεσμος 1	Σύνδεσμος 2	Ακρίβεια	Απώλεια επιστροφής/VSWR
	Fru 3-292 m292m-xxx	2,92 χιλιοστά αρσενικό	2,92 χιλιοστά αρσενικό	DC -40 GHz	1.44
	Fru 3-292 m24m-xxx	2,92 χιλιοστά αρσενικό	Αρσενικό 2,4 χιλιοστών	DC -40 GHz	1.35
	Fru 3-24 m24m-xxx	Αρσενικό 2,4 χιλιοστών	Αρσενικό 2,4 χιλιοστών	DC -40 GHz	1.35

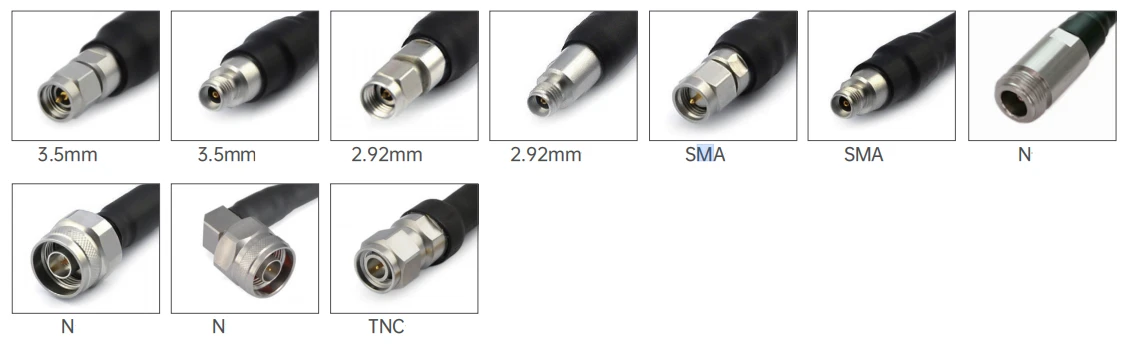

FRA3/GT2501 Συγκρότημα καλωδίου σταθερής φάσης χαμηλής απώλειας (26.5GHz)
	Διάμετρος υλικού δομής (mm)
	1	Εσωτερικός αγωγός	Χάλυβα χαλκού με ασημένια επιχρυσωμένη	1.45±0.05
	2	Απομονωτήρας	Συμπαγής PTFE	3.99±0.05
	3	Εσωτερική θωράκιση	Ασημένια επιχρυσωμένη ζώνη χαλκού	4.19±0.05
	4	Εξωτερική θωράκιση	Πλέγμα με ασημένια πλέξιμο καλωδίου	4.42±0.05
	5	σακάκι	Φεγγίτη	5.21±0.13

Εξασθένηση, ισχύς (κατάσταση δοκιμής σε στάθμη θάλασσας 20 μοιρών)
Συχνότητα (GHz)	1	5	10	18	26.5
Εξασθένηση (db/m)	0.26	0.52	0.76	1.05	1.28
Ισχύς (W)	800	350	---	100	---

Ηλεκτρικές και μηχανικές ιδιότητες
Συχνότητα (GHz)	Αντίσταση (ω)	Ρυθμός μετάδοσης	Χωρητικότητα	Θωράκιση	Θερμοκρασία λειτουργίας σειρά	Ελάχιστη ακτίνα κάμψης	Μηχανικός σταθερότητα της φάσης
26.5	50	80.4%	86 pf/m	>100dB	-65 βαθμός ~ +165 βαθμός	6,35 χιλιοστά	10GHz/3 βαθμός 18GHz/5 βαθμός
Κοινά μοντέλα και τεχνικοί δείκτες

Εικόνα	Σκι	Σύνδεσμος 1	Σύνδεσμος 2	Ακρίβεια	Απώλεια επιστροφής/VSWR
	Fra 3- nmnm-xxx	N αρσενικό	N αρσενικό	DC -18 GHz	1.25
	Fra 3- nfsmm-xxx	Νυπής	Αρσενικό SMA	DC -18 GHz	1.25

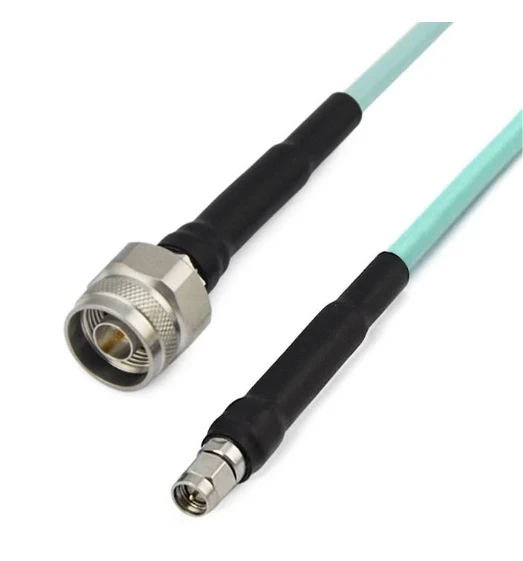

	Fra 3- nmsmm-xxx	N αρσενικό	Αρσενικό SMA	DC -18 GHz	1.25

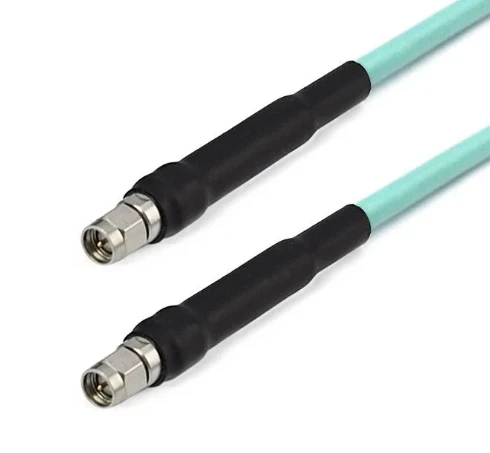

	Fra 3- smmsmm-xxx	Αρσενικό SMA	Αρσενικό SMA	DC -18 GHz	1.25
	Fra 3- tncmtncm-xxx	Αρσενικό	Αρσενικό	DC -18 GHz	1.30
