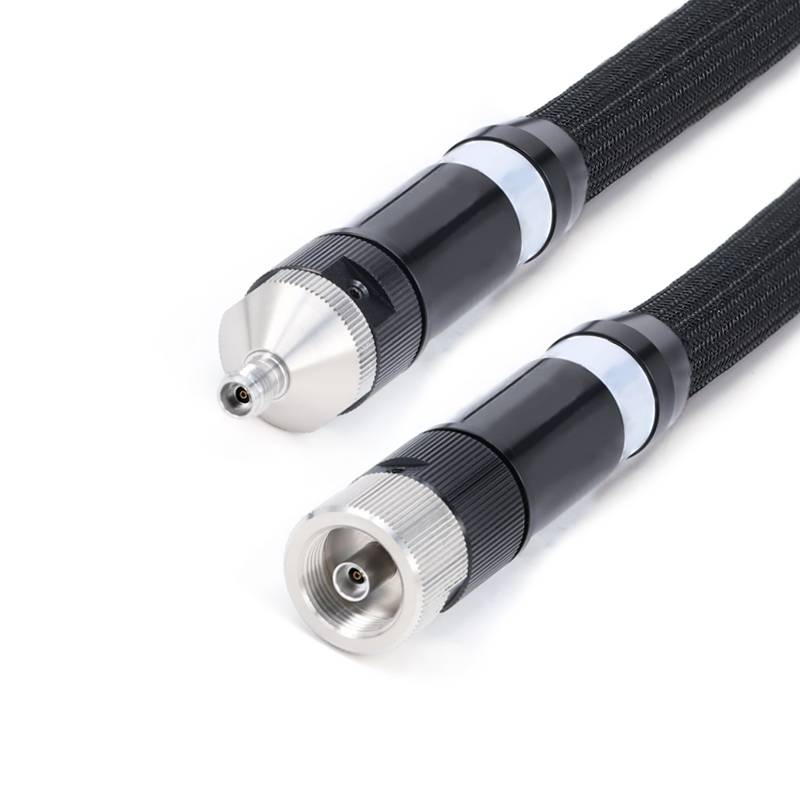

Καλώδια δοκιμών VNA

Η σειρά συναρμολόγησης καλωδίων δοκιμών VNA της FlexIRF έχει σχεδιαστεί για να παρέχει στους πελάτες τις τιμές μέτρησης επαναλαμβανόμενων και ακριβών αναλυτών Vector Network Analyzer (VNA) .

Στα σενάρια δοκιμών των διανυσματικών αναλυτών δικτύων (VNAs), η ευπάθεια των ομοαξονικών διεπαφών ακριβείας είναι από καιρό μια πρόκληση της βιομηχανίας . όταν τα παραδοσιακά καλώδια δοκιμών υποβάλλονται σε συχνές συνδέσεις/αποσύνδεση, κάμψη ή μηχανική τάση, οι εσωτερικές δομές των ενωμένων τους-οι innerors και η διηλεκτρική προέλευση, η προοπτική, η προοπτική της βελτίωσης, η υπεράσπιση, η ανάρτηση, η υπεράσπιση των αγωγών και της αποστολής της βελτίωσης, της ηλεκτροφόρησης. σε συγκέντρωση άγχους . Αυτό επηρεάζει άμεσα την ακρίβεια των δοκιμών και μπορεί ακόμη και να προκαλέσει αποτυχίες εξοπλισμού .

Με βάση την ταξινόμηση συχνότητας, υπάρχουν:

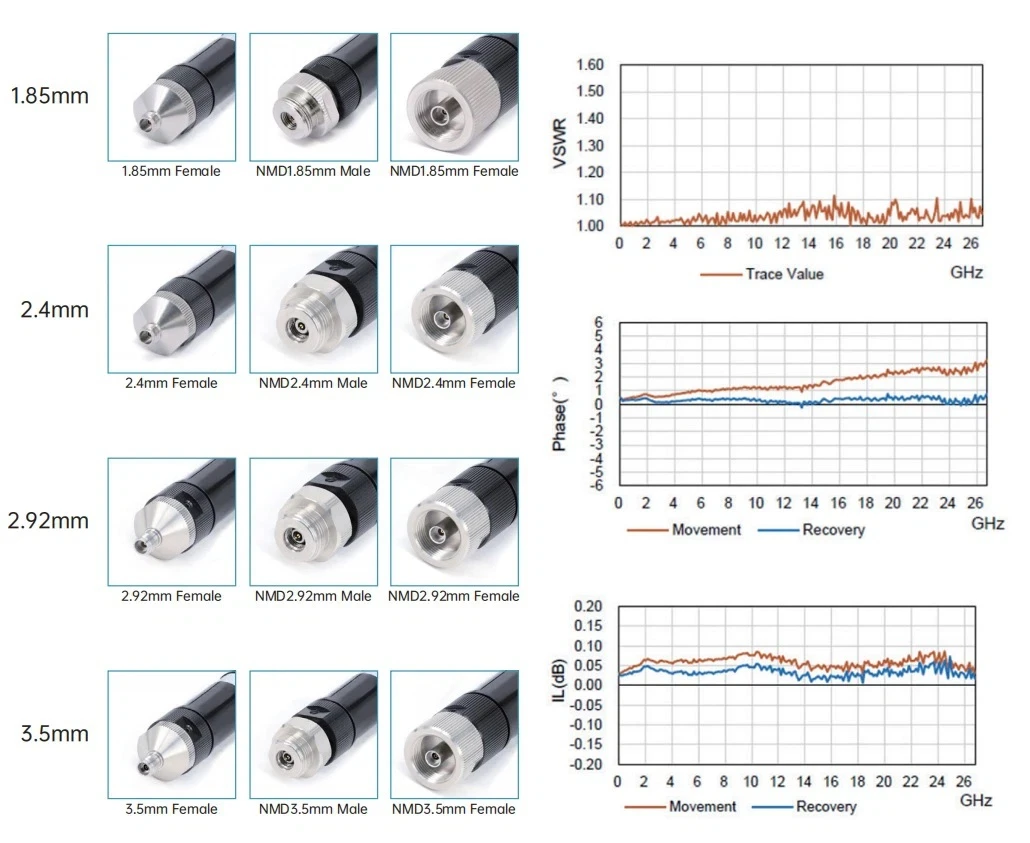

26 . 5GHz συγκρότημα καλωδίων διασύνδεσης 3.5mm, 40GHz 2.4mm συγκροτήματα καλωδίων, 67GHz 1.85mm NMD συγκροτήματα καλωδίων.

Το λεγόμενο χαρακτηριστικό των συγκροτημάτων καλωδίων NMD επαναλαμβανόμενων ενισχυμένων συνδετήρων για τις διεπαφές . Αυτός ο σχεδιασμός εξασφαλίζει ότι η μηχανική τάση κατά τη διάρκεια της χρήσης απορροφάται κυρίως από τα εξωτερικά ενισχυμένα δομικά συστατικά, αποτρέποντας τη βλάβη στις ομοαξονικές διεπαφές ακριβείας .

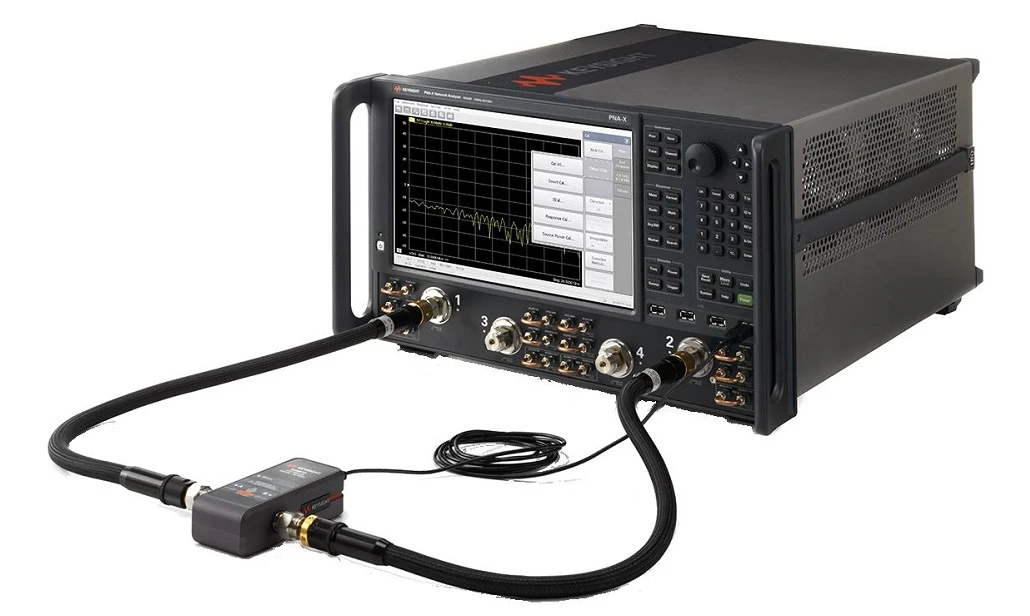

Τα συγκροτήματα καλωδίων δοκιμών VNA είναι σταθερά καλώδια πλάτους και σταθερής φάσης που χρησιμοποιούνται κυρίως σε αναλυτές δικτύων φορέα (VNAs), που καλύπτουν ένα εύρος συχνοτήτων εργασίας των γραμμών DC ~ 67GHz ..

1. για συγκροτήματα καλωδίων προσαρμοσμένου μήκους, μην ξεχάσετε να αφήσετε τις πληροφορίες του μήκους σας στη σελίδα checkout.
2. Όλα τα συγκροτήματα καλωδίων μπορούν να εφοδιαστούν με ζεύγη ή ομάδες αντιστοίχισης φάσης. Εάν χρειάζεστε τα καλώδια που ταιριάζουν με φάση, στείλτε μας email: sales@flexirf.com

Τύπος προϊόντος



Καλώδια δοκιμών VNA
Κοινά μοντέλα και τεχνικοί δείκτες
Εικόνα	Σκι	Σύνδεσμος 1	Σύνδεσμος 2	Ακρίβεια	Απώλεια επιστροφής/VSWR
	VNA -35 f35f -630	3,5 χιλιοστά NMD θηλυκό	Γυναίκα 3,5 χιλιοστών	DC -26.5 GHz	1.30
	VNA -35 m35f -630	3,5 χιλιοστά NMD θηλυκό	3,5 χιλιοστά NMD αρσενικό	DC -26.5 GHz	1.30
	VNA -292 F292F -630	2.92mm NMD θηλυκό	Θηλυκό 2,92 χιλιοστά	DC -40 GHz	1.30

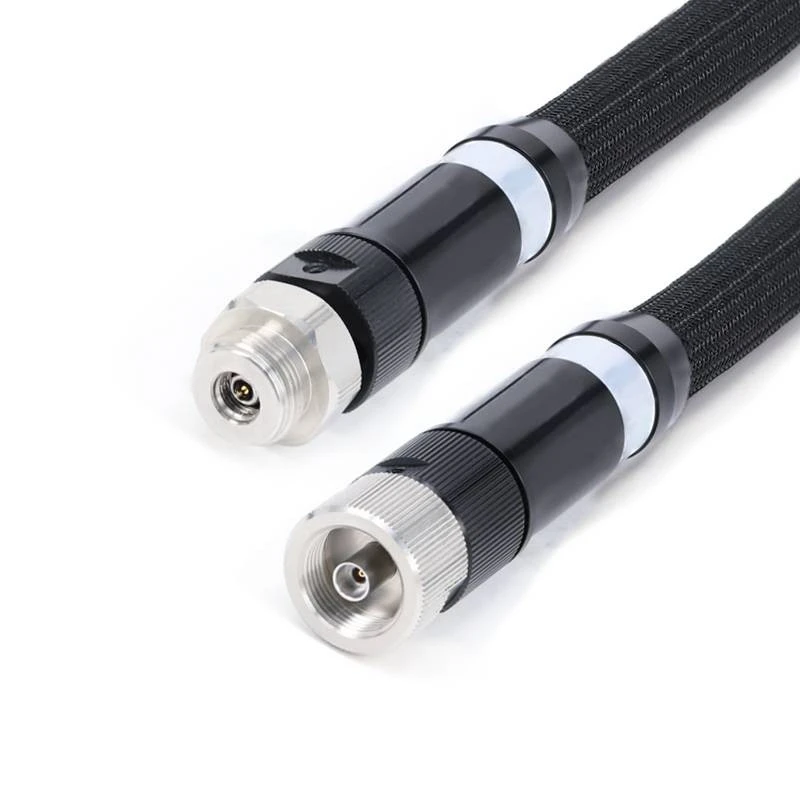

	VNA -292 M292F -630	2.92mm NMD θηλυκό	2.92mm NMD θηλυκό	DC -40 GHz	1.30
	VNA -24 f24f -630	2.4mm NMD θηλυκό	Θηλυκό 2,4 χιλιοστά	DC -40 GHz	1.35
	VNA -24 m24f -630	2.4mm NMD θηλυκό	2,4mm NMD αρσενικό	DC -50 GHz	1.35

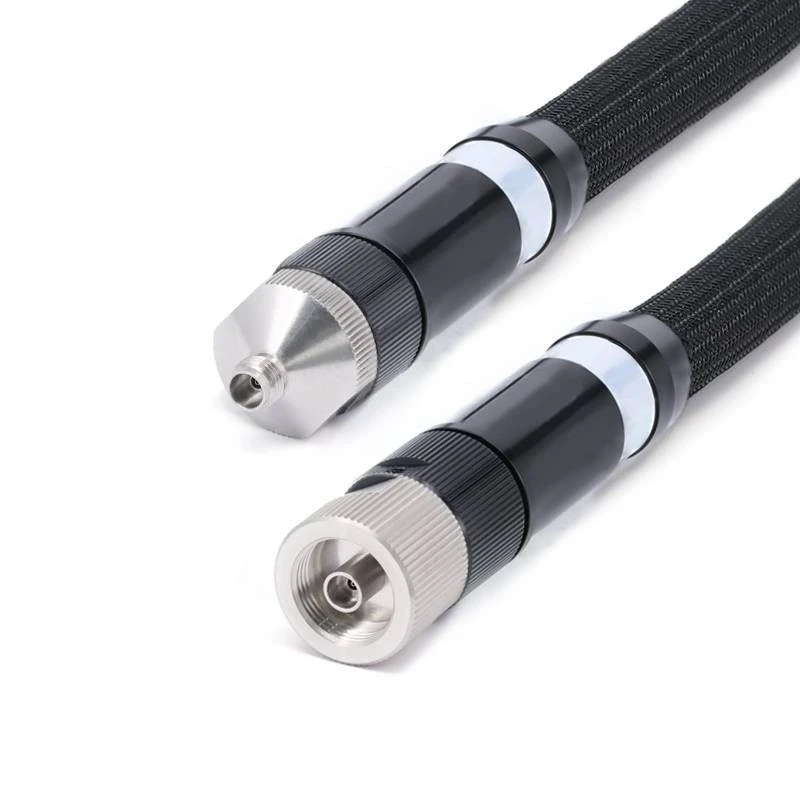

	VNA -185 f185f -630	1,85mm NMD θηλυκό	1,85 χιλιοστά θηλυκό	DC -67 GHz	1.50

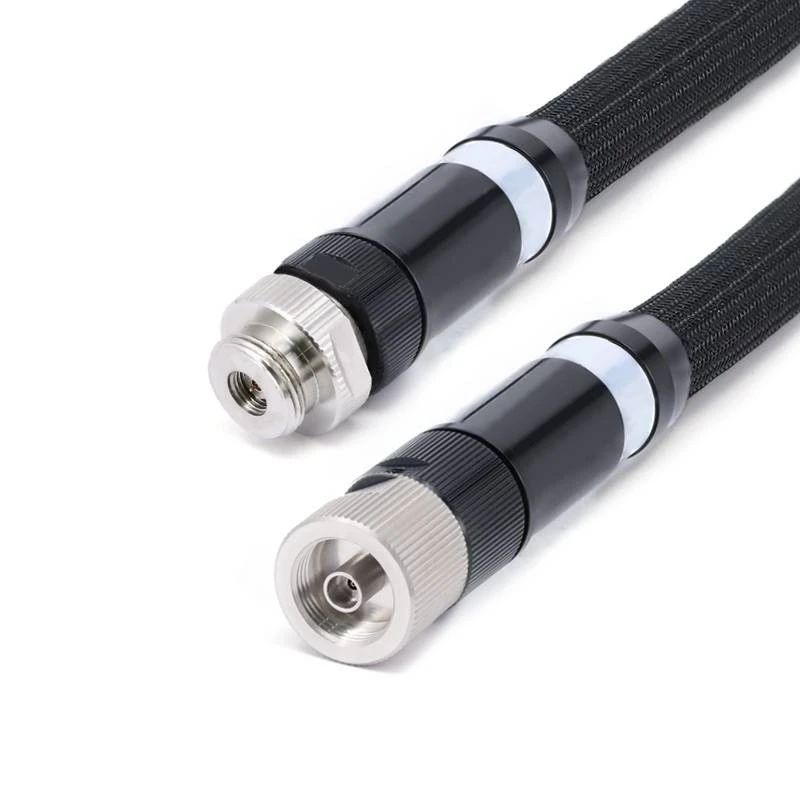

	VNA -185 f185m -630	1,85mm NMD θηλυκό	1,85mm NMD αρσενικό	DC -67 GHz	1.50
