Διαιρέτες και διαχωριστές ισχύος
Αφήστε ένα μήνυμα
Οι διαιρέτες ισχύος και οι διαχωριστές ισχύος σχετίζονται με τη λειτουργία και την εφαρμογή και χρησιμοποιούνται συχνά εναλλακτικά . αυστηρά μιλώντας, ωστόσο, υπάρχουν λεπτές διαφορές, κυρίως όσον αφοράΣκοπός σχεδιασμού, λειτουργική εστίαση και σενάρια εφαρμογής. Οι συγκεκριμένες διαφορές έχουν ως εξής:
1. Βασικές λειτουργίες και στόχοι σχεδιασμού
Διαιρέτης ισχύος
Ο πυρήνας του βρίσκεται"αμφίδρομη". Δεν μπορεί μόνο να χωρίσει μία ισχύ εισόδου σε πολλαπλές εξόδους (λειτουργία διανομής), αλλά και να συνδυάσει πολλαπλές εξουσίες εισόδου σε μία έξοδο (συνδυασμός της λειτουργίας), επομένως ονομάζεται επίσης "Power Divider-Combiner" .
Ο σχεδιασμός τονίζειαντιστοίχιση θυρών, χαμηλή απώλεια και υψηλή απομόνωσηΓια να διασφαλιστεί η αποτελεσματική λειτουργία κατά τη διάρκεια της κατανομής προς τα εμπρός και της αντίστροφης συνδυασμού, μείωσης της αντανάκλασης του σήματος και της παρεμβολής μεταξύ των θυρών .

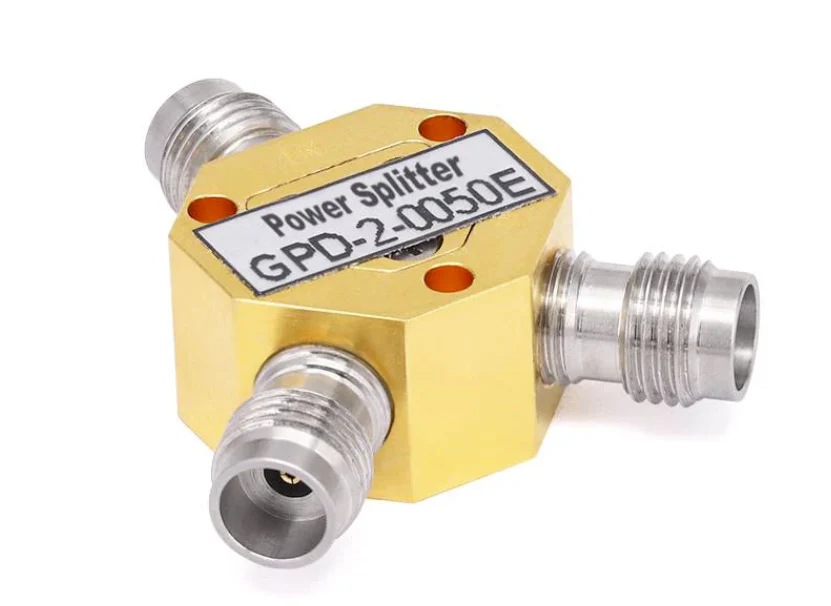

Διαχωτής ισχύος
Ο πυρήνας του είναι"Unidirectionality", εστιάζοντας μόνο στη διάσπαση μιας ισχύος εισόδου σε πολλαπλές εξόδους χωρίς να λαμβάνεται υπόψη η αντίστροφη συνάρτηση συνδυασμού .
Ο σχεδιασμός δίνει μεγαλύτερη έμφασηΑπλείς αναλογίες διανομής ισχύος, με χαμηλότερες απαιτήσεις για αντίστροφη απομόνωση και αντιστοίχιση, και η δομή μπορεί να είναι απλούστερη (όπως χρησιμοποιώντας μόνο ένα δίκτυο αντίστασης ή μια απλή γραμμή μετάδοσης) .
2. Διαφορές σε τεχνικούς δείκτες
| Δείκτης | Διαιρέτης ισχύος | Διαχωτής ισχύος |
|---|---|---|
| Απομόνωση | Υψηλή (συνήθως ＞ 20dB) για να αποφευχθεί η παρεμβολή μεταξύ των θυρών | Χαμηλή (μπορεί να μην απαιτείται αυστηρά) |
| Αμφίδρομο | Υποστηρίζει αμφίδρομη λειτουργία (διανομή/συνδυασμός) | Υποστηρίζει μόνο μονοκατευθυντική διανομή |
| Αναλογία όρθιας κύματος τάσης (VSWR) | Χαμηλή (συνήθως ＜ 1.2) για να εξασφαλιστεί καλή αμφίδρομη αντιστοίχιση | Υψηλότερη (απαιτείται μόνο βασική αντιστοίχιση της θύρας εισόδου) |
| Απώλεια εισαγωγής | Χαμηλή (κυρίως απώλεια διανομής, όπως 3dB για διαχωρισμό αμφίδρομης) | Μπορεί να είναι υψηλότερη (συμπεριλαμβανομένων πρόσθετων ζημιών, όπως απώλεια τάσης αντίστασης) |
3. Τυπικές δομές και σενάρια εφαρμογής
Διαιρέτης ισχύος
Τυπικές δομές: Wilkinson Power Disters, Bridges Branchline, κλπ.
Σενάρια εφαρμογής: Συστήματα που απαιτούν διεκδικητική λειτουργία, όπως μονάδες μετάδοσης ραντάρ/λήψης (που χρειάζονται τόσο για τη διανομή σημάτων μετάδοσης όσο και για συνδυασμό σήματος λήψης), συστοιχίες κεραίας (κατανομή σήματος και συνδυασμός), συνδυαστές ισχύος ραδιοσυχνοτήτων κ.λπ. .}
Διαχωτής ισχύος
Τυπικές δομές: δίκτυα αντιστάσεων, απλές γραμμές μεταφοράς τύπου Τ, κλπ. ., με μια απλούστερη δομή .
Σενάρια εφαρμογών: σενάρια που απαιτούν μόνο μονοκατευθυντική κατανομή, όπως διανομή σήματος καλωδιακής τηλεόρασης σε πολλαπλούς τερματικούς σταθμούς χρήστη, παράλληλη έξοδο πολλαπλών καναλιών πηγών σήματος σε δοκιμές ραδιοσυχνότητας, σήματος μετακίνησης συσκευών χαμηλής ισχύος κ.λπ. .}}}}
