Οι διαφορές μεταξύ της χρήσης μιας δίοδοι PIN για τον έλεγχο της τάσης και της χρήσης ενός d-sub 9- pin διεπαφής για τον έλεγχο ενός μηχανικού διακόπτη RF

Οι διαφορές μεταξύ της χρήσης μιας διόδου PIN για τον έλεγχο τάσης και της χρήσης μιας διασύνδεσης D-SU-SUB 9- PIN για τον έλεγχο ενός μηχανικού διακόπτη RF αντικατοπτρίζονται σε πολλαπλές πτυχές, συμπεριλαμβανομένων των αρχών λειτουργίας, των δεικτών απόδοσης και των πρακτικών εφαρμογών. Εδώ είναι μια λεπτομερής ανάλυση:



1. Αρχές εργασίας

Έλεγχος διόδου PIN:
Μια δίοδος PIN είναι μια συσκευή ημιαγωγού με δομή PIN. Ρυθμίζει τη μετάδοση σημάτων RF αλλάζοντας την αγωγιμότητα του εγγενούς (i) στρώματος μέσω μιας τάσης προκατάληψης DC.

Προκατάληψη: Μειώνει την αντίσταση του στρώματος Ι, επιτρέποντας τα σήματα RF να περάσουν με ελάχιστη απώλεια.

Αντίστροφη προκατάληψη: Επεκτείνει την περιοχή εξάντλησης, εμποδίζοντας τα σήματα RF.
Αυτός ο ηλεκτρονικός διακόπτης είναι μια συσκευή στερεάς κατάστασης, επιτυγχάνοντας ταχύτητες μεταγωγής από νανοδευτερόλεπτα σε μικροδευτερόλεπτα ανάλογα με τα επίπεδα τάσης.

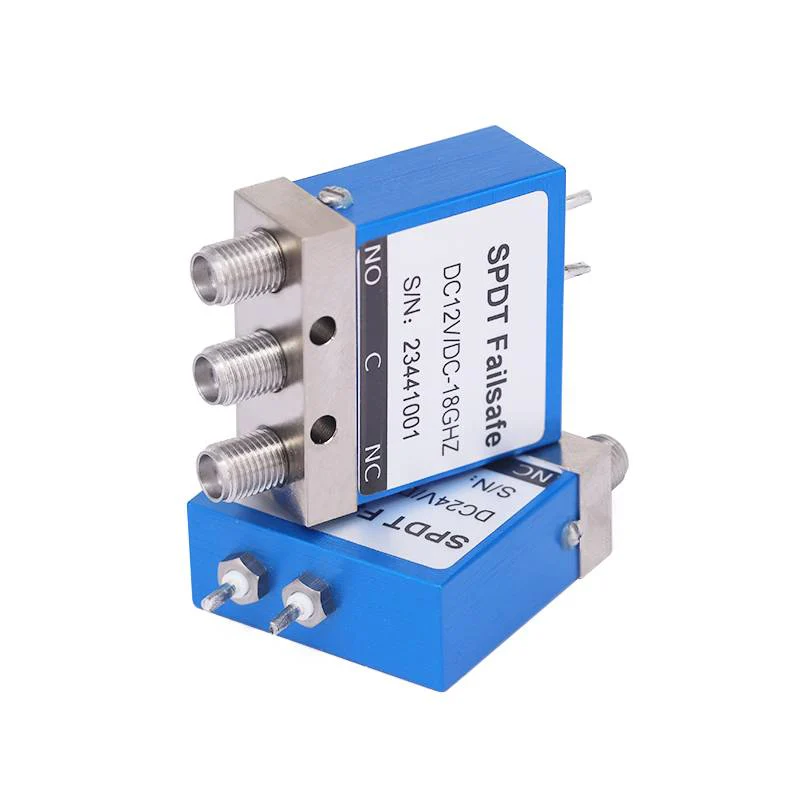

D-sub 9- pin + μηχανικός διακόπτης:
Το d-sub 9-} διασύνδεση pin (όπως το de -9 connector) συνήθως μεταδίδει σήματα ψηφιακού ελέγχου (π.χ. λογική TTL) για να οδηγήσει τον μηχανικό διακόπτη RF. Ο διακόπτης διακόπτει τις διαδρομές σήματος RF με φυσικά μετακινούμενες επαφές. Απαιτεί ένα εξωτερικό κύκλωμα κίνησης (όπως ένα ρελέ ή τρανζίστορ) για τη μετατροπή σήματα λογικής χαμηλής ισχύος σε μηχανική κίνηση.



2. Δείκτες απόδοσης

Ταχύτητα μεταγωγής
Οι διόδους PIN έχουν ταχύτητα μεταγωγής νανοδευτερόλεπτων σε μικροδευτερόλεπτα, κατάλληλα για εφαρμογές υψηλής συχνότητας όπως 5G και ραντάρ.
Λόγω της φυσικής κίνησης, οι μηχανικοί διακόπτες λειτουργούν με ταχύτητα χιλιοστών του δευτερολέπτου και δεν είναι κατάλληλοι για ταχεία εναλλαγή σήματος.

Απώλεια και απομόνωση εισαγωγής

Διόδους: Η απώλεια εισαγωγής είναι συνήθως 0 5-2 dB στην κατάσταση κατάστασης, ανάλογα με τη συχνότητα και την προκατάληψη. Η απομόνωση είναι 20-60 dB με αντίστροφη προκατάληψη, αλλά μειώνεται σε υψηλές συχνότητες. Η μη γραμμικότητα των διόδων PIN μπορεί να δημιουργήσει αρμονικές, απαιτώντας προσεκτικό σχεδιασμό.

D-sub 9- pin + μηχανικοί διακόπτες: Η απώλεια εισαγωγής είναι εξαιρετικά χαμηλή (0. 1-1,5 dB) σε μια ευρεία ζώνη συχνοτήτων. Η απομόνωση είναι εξαιρετική (60-100 dB), η οποία είναι ζωτικής σημασίας για δέκτες υψηλής ισχύος ή ευαίσθητων. Δεν υπάρχει αρμονική παραμόρφωση λόγω της καθαρά μηχανικής λειτουργίας.



3. Χωρητικότητα χειρισμού ισχύος

Οι δίοδοι ακροδέκτη μπορούν να χειριστούν μέχρι κιλοβατς ισχύος σε παλμικές εφαρμογές (όπως το ραντάρ) με τη σωστή θερμική διαχείριση, αλλά η ισχύς τους συνεχούς κύματος (CW) περιορίζεται από την αυτοθεραπεία.
Οι μηχανικοί διακόπτες εκτελούν καλά σε σενάρια συνεχούς κύματος υψηλής ισχύος (όπως πομπούς εκπομπής) με ονομαστική ισχύ μέχρι δεκάδες κιλοβάτ.



4. Αξιοπιστία και διάρκεια ζωής

Διόδους:
Δεν έχουν κινούμενα μέρη, μπορούν να επιτύχουν περισσότερες από 10^9 επιχειρήσεις και να έχουν ισχυρή αντίσταση δόνησης.
Είναι επιρρεπείς σε θερμικό στρες και η διάρκεια ζωής τους εξαρτάται από τον κύκλο λειτουργίας και τις συνθήκες ψύξης.

Μηχανικοί διακόπτες:
Η διάρκεια ζωής τους είναι περιορισμένη (10^5-10^6 λειτουργίες) λόγω φθοράς επαφής.
Είναι ευαίσθητα σε φυσικούς κραδασμούς και δονήσεις, γεγονός που μειώνει την αξιοπιστία τους σε σκληρά περιβάλλοντα.
