Διαφορές και συνδέσεις μεταξύ των κυκλοφορητών RF και των απομονωτών RF

Αρχή λειτουργίας:

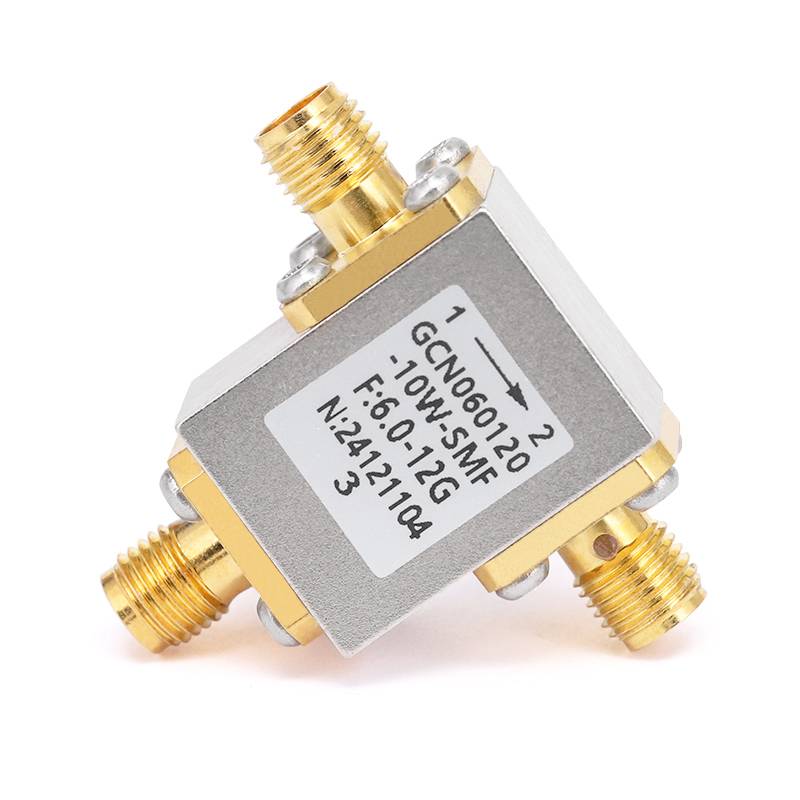

Κυκλοφορητής RF:

Ένας κυκλοφορητής είναι μια συσκευή τριών θυρών (ή περισσότερη) που κατευθύνει τα σήματα RF σε μια συγκεκριμένη κατεύθυνση μεταξύ των θυρών . εξασφαλίζει ότι τα σήματα ρέουν από τη μία θύρα στην επόμενη σε μια καθορισμένη κατεύθυνση .

Ο κυκλοφορητής λειτουργεί με βάση τα μη γραμμικά αποτελέσματα των μαγνητικών υλικών . που συνήθως αποτελείται από ένα περιστρεφόμενο μη γραμμικό υλικό που συνδυάζεται με ένα μαγνητικό πεδίο {}}} σε έναν κυκλοφορητή τριών θυρών, το σήμα από τη θύρα 1 πηγαίνει στη θύρα 2, το σήμα 2 της θύρας 3 και το σήμα της θύρας 3 δρομολογείται πίσω στη θύρα1.

Απομονωτής RF:

Ένας απομονωτής είναι συνήθως μια συσκευή δύο θυρών που επιτρέπει στο σήμα να ρέει από μια θύρα σε άλλη, ενώ εμποδίζει οποιοδήποτε σήμα από την επιστροφή στην αρχική πηγή .

Παρόμοια με τον κυκλοφορητή, ένας απομονωτής χρησιμοποιεί μαγνητικά υλικά για τη λειτουργία του, αλλά έχει μόνο δύο θύρες . Ο απομονωτής εμποδίζει την αντίστροφη ροή σήματος, απομονώνοντας την πηγή από τυχόν ανακλώμενα σήματα που θα μπορούσαν να προκαλέσουν βλάβη ή παρεμβολές .



Βασική αρχή λειτουργίας: μαγνητικά υλικά

Και οι δύο συσκευές αξιοποιούνσιδηρομαγνητικά υλικά(E . g ., ferrite) κάτω από ένα στατικό μαγνητικό πεδίο . Το μαγνητικό πεδίο προκαλείμη αποικοδομική διάδοσητων σημάτων RF, που σημαίνει ότι η συμπεριφορά του σήματος διαφέρει όταν ταξιδεύει προς τα εμπρός έναντι . προς τα πίσω . Αυτή η μη ανακλαστικότητα επιτρέπει:

Οι κυκλοφορητές για τη διαδρομή σήματα διαδοχικά μεταξύ των θυρών .

Οι απομονωτές για την καταστολή των αντίστροφων σημάτων (υψηλή εξασθένηση προς την αντίθετη κατεύθυνση, χαμηλή απώλεια προς την κατεύθυνση προς τα εμπρός) .



Πρακτικές εφαρμογές: περιπτώσεις χρήσης πραγματικού κόσμου

Κυκλοφορούντες:

Στα συστήματα ραντάρ, διαχωρίζουν τα μεταδιδόμενα και ληφθέντα σήματα (πομπός → κεραία → δέκτη χωρίς παρεμβολές) .

Στα δίκτυα επικοινωνίας, επιτρέπουν τη ροή του αμφίδρομου σήματος σε ένα μόνο κανάλι (E . G ., διαχωρισμός σήματα ανερχόμενης ζεύξης/downlink) .

Απομονωτές:

Προστατέψτε τους ενισχυτές RF παρεμποδίζοντας την αντανακλαστική ισχύ από τα κακοήθεις φορτία (E . G ., κεραίες με διαφορετική αντίσταση) .

Σταθεροποιήστε τους ταλαντωτές εμποδίζοντας το τράβηγμα συχνότητας που προκαλείται από τις αντανακλάσεις φορτίου .



.
