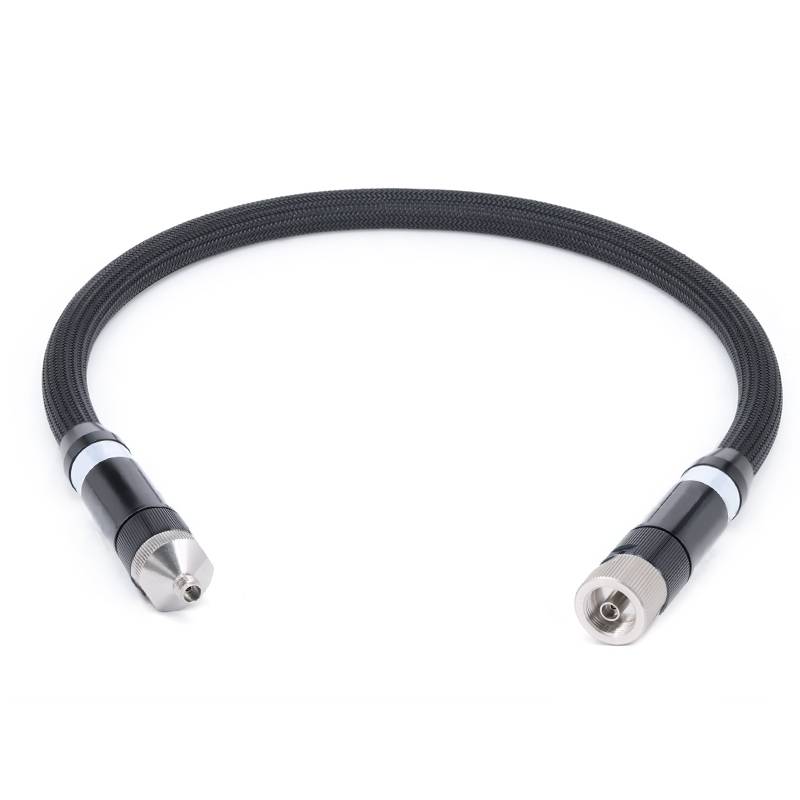

Γιατί τα καλώδια δοκιμών Vector Network Analyzer (VNA) είναι συχνά ακριβά



Το υψηλό κόστος των καλωδίων δοκιμών Vector Network Analyzer (VNA) προέρχεται από τις αυστηρές απαιτήσεις απόδοσης, τα εξειδικευμένα υλικά, τις διαδικασίες παραγωγής ακριβείας και τον αυστηρό έλεγχο ποιότητας, μεταξύ άλλων παραγόντων . Εδώ είναι μια λεπτομερής ανάλυση των βασικών παραγόντων που οδηγούν το υψηλό κόστος τους:

1. Εξαιρετικά υψηλές απαιτήσεις ευρετηρίου απόδοσης

Τα καλώδια δοκιμών VNA λειτουργούν σε εύρος υψηλής συχνότητας (συνήθως από MHz έως εκατοντάδες GHz) και πρέπει να διατηρούν εξαιρετικά υψηλή ακεραιότητα σήματος για να εξασφαλίσουν ακριβή μέτρηση παραμέτρων όπως τα παράμετροι S, η απώλεια εισαγωγής, η απώλεια επιστροφής και η σταθερότητα φάσης .}}}}}

Οι βασικές απαιτήσεις απόδοσης περιλαμβάνουν:

Χαμηλή απώλεια εισαγωγής: Σε ζώνες υψηλής συχνότητας (E . G .,> 18 GHz), ακόμη και μικρές αντιστατικές ή διηλεκτρικές απώλειες μπορούν να παρεμβαίνουν στα αποτελέσματα μέτρησης . καλώδια πρέπει να χρησιμοποιούν αγωγούς χαμηλής αντοχής και διηλεκτρικά χαμηλής απώλειας για να ελαχιστοποιήσουν τις απώλειες.}

Υψηλή απώλεια απόδοσης (αντιστοίχιση σύνθετης αντίστασης): Οι μετρήσεις VNA είναι εξαιρετικά ευαίσθητες στις αντανακλάσεις σήματος . Τα καλώδια πρέπει να διατηρούν μια ακριβή χαρακτηριστική σύνθετη αντίσταση (συνήθως 50Ω) με ελάχιστη μεταβολή σε ολόκληρο το εύρος μήκους και συχνοτήτων .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} ίντσες).

Σταθερότητα φάσης: Οι μετατοπίσεις φάσης που προκαλούνται από την κίνηση των καλωδίων (όπως η κάμψη) ή οι αλλαγές θερμοκρασίας πρέπει να είναι αμελητέες . Αυτό απαιτεί ειδικά σχέδια (όπως οι ελικοειδείς εσωτερικοί αγωγοί) για τη σταθεροποίηση της φάσης, αυξάνοντας έτσι την πολυπλοκότητα .

Η ηλεκτρομαγνητική παρεμβολή (EMI)/παρεμβολές ραδιοσυχνότητας (RFI): Για να αποφευχθεί η εξωτερική παρεμβολή και η διαρροή σήματος, τα καλώδια χρησιμοποιούν θωράκιση πολλαπλών επιπέδων (όπως χαλκό πλεξούδα + αλουμινίου αλουμινίου + αγώγιμο πολυμερές), το οποίο αυξάνει το υλικό και το κόστος εργασίας .



2. εξειδικευμένα υλικά

Τα υλικά που χρησιμοποιούνται στα καλώδια VNA επιλέγονται προσεκτικά για να πληρούν τις απαιτήσεις απόδοσης και σταθερότητας υψηλής συχνότητας:

Αγωγός: Χαλκός χωρίς οξυγόνο υψηλής καθαρότητας χρησιμοποιείται συχνά χαλκός για τη μείωση των απωλειών επιδράσεων του δέρματος σε υψηλές συχνότητες . χρυσή επένδυση (δαπανηρή αλλά εξαιρετικά ανθεκτική στη διάβρωση) χρησιμοποιείται συχνά για τους συνδετήρες και τους εσωτερικούς αγωγούς .}}}}}}}

Διηλεκτρικά: Τα υλικά αυτά τα υλικά έχουν χαμηλή απώλεια διηλεκτρικής σταθεράς (εR), η οποία μπορεί να διατηρήσει τη σταθερότητα της σύνθετης αντίστασης με μεταβολές της θερμοκρασίας και της συχνότητας, αλλά είναι δαπανηρή και δύσκολη στη διαδικασία .}}}}

Επικάλυψη: Τα ανθεκτικά αλλά ευέλικτα υλικά (όπως τα φθοροπολυμερή, η πολυουρεθάνη ή τα νάιλον πλεξούδες) χρησιμοποιούνται για να αντέχουν στη μηχανική τάση (κάμψη, τριβή) και ακραίες θερμοκρασίες (-55 βαθμός σε +150 βαθμό) {{2} Αυτά τα υλικά είναι πολύ πιο ακριβά από το συνηθισμένο PVC . (-55.



3. Σχεδιασμός παραγωγής και διαδικασίας ακριβείας

Ο σχεδιασμός και η παραγωγή καλωδίων VNA απαιτούν ακρίβεια σε επίπεδο μικρομέτρου:

Διαστασιολογικές ανοχές: Οι γεωμετρίες των εσωτερικών αγωγών, των διηλεκτρικών και των εξωτερικών ασπίδων πρέπει να είναι ομοιόμορφες για να αποφευχθούν οι αλλαγές σύνθετης αντίστασης . Για παράδειγμα, η ομόκεντρη των εσωτερικών και οι εξωτερικοί αγωγοί (για να αποφευχθούν οι αντανακλάσεις που προκαλούνται από εκκεντρικότητα) πρέπει να ελέγχεται μέσα στο εύρος μικρομέτρου.

Σύνθετες δομές: Πολλά καλώδια υψηλής συχνότητας υιοθετούν προηγμένα σχέδια, όπως 塑形 δομές για σταθερότητα φάσης και χαμηλής πυκνότητας PTFE για τη μείωση του βάρους και της απώλειας .

Εγχειρίδιο εγχειριδίου υψηλής ακρίβειας: Τα κρίσιμα συστατικά των καλωδίων εξαιρετικά υψηλής συχνότητας (όπως οι σύνδεσμοι) ενδέχεται να απαιτούν χειροκίνητη συναρμολόγηση και εντοπισμό σφαλμάτων για την κάλυψη των προδιαγραφών, γεγονός που αυξάνει το κόστος εργασίας .



4. Συνδέτες υψηλής απόδοσης

Οι συνδετήρες αποτελούν κρίσιμο μέρος των καλωδίων VNA και οι σύνδεσμοι κακής απόδοσης μπορεί να αποτελούν σημαντική πηγή σφαλμάτων μέτρησης . που απαιτούν:

Κατεργασία ακριβείας: Οι συνδετήρες (όπως το SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) κατασκευάζονται από υψηλό βαθμό ορείχαλκο ή χαλκό βηρυλλίου (ο οποίος έχει ιδιότητες που μοιάζουν με ελατήριο) με ανοχές που ελέγχονται εντός ± 0,0001 ίντσες.

Επιμετάλλωση: Επιμετάξηση χρυσού ή ρόλου (πάχος 5-50 microinches) εξασφαλίζει χαμηλή αντίσταση επαφής, αντοχή στη διάβρωση και επαναλαμβανόμενη απόδοση ζευγαρώματος (κρίσιμη για τη βαθμονόμηση) .

Δοκιμές και επαλήθευση: Κάθε σύνδεσμος πρέπει να δοκιμαστεί για αναλογία κύματος τάσης (VSWR), απώλεια εισαγωγής και μηχανική ανθεκτικότητα (χιλιάδες κύκλοι εισαγωγής/εκχύλισης), που αυξάνει το χρόνο παραγωγής .



5. Περιβαλλοντική ανθεκτικότητα

Τα καλώδια VNA πρέπει να αντέχουν σε σκληρές συνθήκες σε εργαστηριακές, εργοστασιακές ή δοκιμές πεδίου:

Ευελιξία και ευρωστία: Πρέπει να αντέχουν επαναλαμβανόμενη κάμψη, στρίψιμο και τριβή χωρίς υποβάθμιση στην απόδοση . Αυτό απαιτεί βελτιωμένα σχέδια εσωτερικής υποστήριξης και ανθεκτική επένδυση .

Θερμοκρασία και αντίσταση καιρού: Τα υλικά πρέπει να παραμένουν σταθερά κάτω από ένα ευρύ φάσμα θερμοκρασιών, υγρά περιβάλλοντα και έκθεση σε χημικά (όπως έλαια και διαλύτες) . Επομένως, χρησιμοποιούνται ακριβές πλαστικά μηχανικών και ελαστομερή
