Όλα για τους συνδετήρες SMA



Ο σύνδεσμος SMA είναι ένας ευρέως χρησιμοποιούμενος ομοαξονικός σύνδεσμος RF, γνωστός για την υψηλή απόδοση και την ευελιξία του ., αναπτύχθηκε από το Bendix Scintilla στη δεκαετία του 1950 και το όνομα "SMA" αντιπροσωπεύει την εκδοχή του . ο σχεδιασμός του προορίζεται να λειτουργήσει αποτελεσματικά σε υψηλές επιδόσεις. Σήματα .



1. Κύρια χαρακτηριστικά των συνδετήρων SMA

Μέγεθος: Οι συνδετήρες SMA έχουν μια συμπαγή δομή με διάμετρο εξωτερικού αγωγού 0 . 141 ίντσες, καθιστώντας τους κατάλληλους για εφαρμογές με περιορισμένο χώρο.

Εύρος συχνοτήτων: Συνήθως λειτουργούν έως και 18 GHz, αν και ορισμένες εκδόσεις υψηλής απόδοσης μπορούν να φτάσουν στις 26 . 5 GHz ή ακόμα υψηλότερα.

Αντίσταση: Οι περισσότεροι συνδετήρες SMA είναι 50 ohms, που είναι η τυπική διαμόρφωση για συστήματα RF και μικροκυμάτων .

Μηχανισμός σύζευξης: υιοθετεί ένα σχέδιο σύζευξης με σπείρωμα με 1/4 ίντσες, 36 νήματα ανά ίντσα UNC νήματα, εξασφαλίζοντας μια σταθερή και σταθερή σύνδεση με ισχυρή αντίσταση δόνησης .

Υλικά SMA και διαδικασίες επεξεργασίας επιφάνειας

Το κέλυφος είναι συνήθως κατασκευασμένο από ορείχαλκο και ανοξείδωτο χάλυβα και μπορεί να επαληθευτεί (όπως το νικέλιο, ο χρυσός) για την ενίσχυση της αντοχής στη διάβρωση και της αγωγιμότητας .

Ο κεντρικός αγωγός μπορεί να είναι χαλκός χαλκού, ορείχαλκου ή βηρυλλίου, με επιχρυσωμένη επιφάνεια για να επιτευχθεί η βέλτιστη μετάδοση σήματος .

Αναλογία τάσεων (VSWR): Οι σύνδεσμοι SMA υψηλής ποιότητας έχουν χαμηλό VSWR (συνήθως κάτω από 1 . 2: 1 κάτω από 12 GHz), που σημαίνει αποτελεσματική μετάδοση σήματος με ελάχιστη αντανάκλαση.



2. Τύποι συνδετήρων SMA

Οι συνδετήρες SMA έρχονται σε διάφορες διαμορφώσεις που ταιριάζουν σε διαφορετικές εφαρμογές:

Σύμφωνα με τους τύπους λιμένων, μπορούν να χωριστούν σε: Standard Port SMA, Quick-Connect SMA και αντίστροφη πολικότητα SMA .

Σύμφωνα με τα δομικά στυλ, μπορούν να χωριστούν σε ευθείες και δεξιό τύπο γωνίας . Οι ευθεία συνδετήρες χρησιμοποιούνται για συνδέσεις σειράς, ενώ οι τύποι δεξιάς γωνίας είναι κατάλληλοι για στενούς χώρους . Το 90- degenge design μπορεί να εξοικονομήσει χώρο ή να μειώσει την τάση καλωδίων .

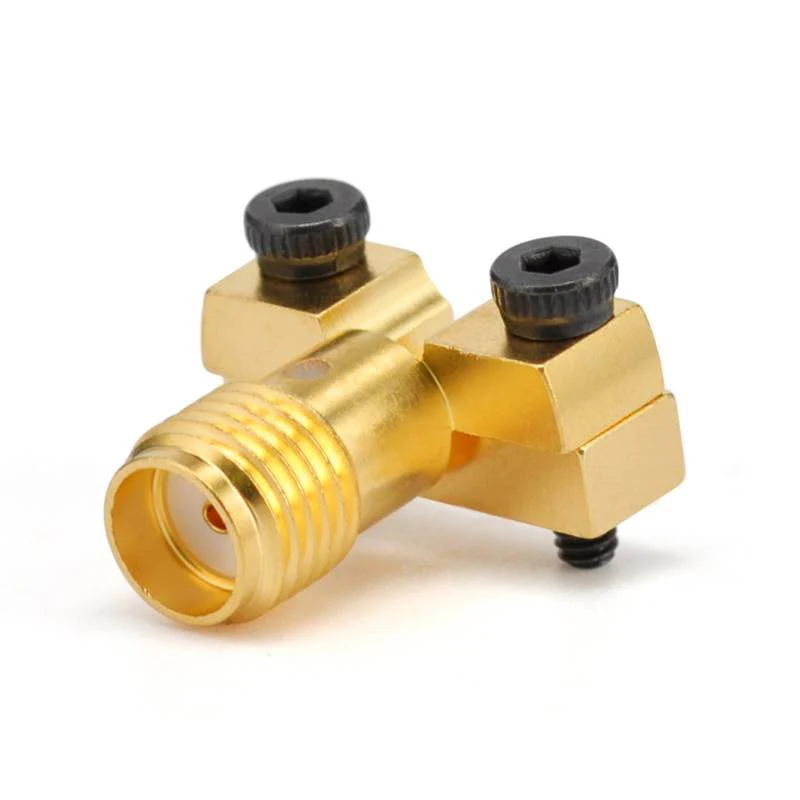

Σύμφωνα με τις μεθόδους εγκατάστασης, μπορούν να χωριστούν σε κανονικούς τύπους και πίνακες πάνελ . Οι σύνδεσμοι-mount είναι σχεδιασμένοι για εγκατάσταση σε πίνακες ή περιβλήματα, με διάφορους τύπους όπως 2- φλάντζες οπών,



3. Κοινές χρήσεις του SMA

Στον τομέα των τηλεπικοινωνιών, οι συνδετήρες SMA χρησιμοποιούνται ευρέως σε σταθμούς βάσης κινητού τηλεφώνου, δορυφορικά συστήματα και εξοπλισμό ασύρματης επικοινωνίας .

Στον εξοπλισμό δοκιμών, χρησιμοποιούνται σε συσκευές δοκιμών όπως παλμκόπια, αναλυτές δικτύων και γεννήτριες σημάτων .

Στα συστήματα κεραίας, οι συνδετήρες SMA χρησιμοποιούνται συχνά για τη σύνδεση κεραιών σε ασύρματα συστήματα .

Στα κυκλώματα RF, βρίσκονται σε πολλές συσκευές RF όπως ενισχυτές, φίλτρα και μίξερ .

Σημειώσεις



4. χωρητικότητα χειρισμού ισχύος:

Παρόλο που οι συνδετήρες SMA είναι κατάλληλοι για συστήματα RF χαμηλής ισχύος και μέσης ισχύος, μπορεί να μην είναι κατάλληλοι για εφαρμογές υψηλής ισχύος . για σενάρια υψηλότερης ισχύος, άλλοι συνδετήρες όπως ο τύπος ή 7/16- τύπος μπορεί να είναι πιο κατάλληλες .

Μηχανική ανθεκτικότητα: Σε σύγκριση με ορισμένους μεγαλύτερους συνδέσμους, οι συνδετήρες SMA είναι σχετικά εύθραυστοι, ειδικά όσον αφορά την ευθυγράμμιση των ακίδων και την αντοχή στη μηχανική τάση . Επομένως, πρέπει να λαμβάνεται επιπλέον προσοχή κατά τη διάρκεια του χειρισμού και της εγκατάστασης .



Συμβατότητα: Κατά την επιλογή των συνδετήρων SMA, βεβαιωθείτε ότι οι αρσενικοί και θηλυκοί συνδέσεις ταιριάζουν με την άποψη του μεγέθους και της σύνθετης αντίστασης για να εξασφαλίσουν μια καλή σύνδεση . μπορούν επίσης να διασυνδεθούν με τις θύρες 2 . 92mm και 3,5mm.
