4- διαιρέτες ισχύος

Τα διαιρέτες ισχύος 4- είναι οι κρίσιμες συσκευές στα πεδία RF και μικροκυμάτων. Η κύρια λειτουργία τους είναι να διανείμει ομοιόμορφα την ισχύ εισόδου ή να την κατανείμουν σε τέσσερις θύρες εξόδου σύμφωνα με συγκεκριμένο λόγο. Διαδραματίζουν απαραίτητο ρόλο σε πολλά βασικά πεδία όπως η επικοινωνία, το ραντάρ και η δοκιμή και η μέτρηση.

Αυτό το προϊόν έρχεται σε μια πλούσια ποικιλία μοντέλων. Για παράδειγμα, η σειρά διασύνδεσης SMA περιλαμβάνει πολλαπλά μοντέλα όπως GPD - 4 - 005060 - E (συχνότητα λειτουργίας 5MHz - 6 GHz) και GPD - 4 - 005080 - E (500MHz - 8 GHz). Τα διαφορετικά μοντέλα ποικίλλουν σε παραμέτρους όπως το εύρος συχνοτήτων, ο λόγος διαμονής τάσης (VSWR), η απομόνωση, η ισορροπία φάσης και η χωρητικότητα χειρισμού, η οποία μπορεί να πληροί τις διαφορετικές απαιτήσεις εφαρμογής. Το GPD - 4 - 180400 - E στη σειρά διασύνδεσης 2.92mm, με συχνότητα λειτουργίας 18GHz - 40 GHz, παρέχει επίσης μια εξαιρετική επιλογή για σενάρια εφαρμογής υψηλής συχνότητας.

Η δομή του έχει σημαντικά πλεονεκτήματα. Το κύριο σώμα είναι κυρίως κατασκευασμένο από κράμα αλουμινίου και μερικά προϊόντα υψηλής συχνότητας χρησιμοποιούν ορείχαλκο. Μέσω της τεχνολογίας επεξεργασίας λεπτών επεξεργασίας, το προϊόν έχει εξαιρετική μηχανική αντοχή και σταθερότητα. Μπορεί να αντισταθεί αποτελεσματικά σε κραδασμούς και αντίκτυπο και να προσαρμοστεί σε διάφορα σκληρά εργασιακά περιβάλλοντα. Το κέλυφος κράματος αλουμινίου αντιμετωπίζεται με διαφορετικές μεθόδους επεξεργασίας επιφάνειας όπως η μαύρη ζωγραφική και η θεραπεία οξείδωσης. Αυτές οι θεραπείες όχι μόνο ενισχύουν σημαντικά την απόδοση κατά της διάβρωσης του προϊόντος, αλλά και τη βελτιστοποίηση της χωρητικότητας απόσπασης της θερμότητας, εξασφαλίζοντας την αποτελεσματική διάχυση της θερμότητας κατά τη διάρκεια της λειτουργίας υψηλής ισχύος και τη διατήρηση σταθερής απόδοσης.

Σε 5G και ακόμη και μελλοντικούς σταθμούς βάσης 6G, είναι απαραίτητο να διανεμηθεί η ισχύς του σήματος RF σε πολλαπλές μονάδες κεραίας. Χρησιμοποιώντας ένα 1 - σε - 4 διαιρέτη ισχύος RF, μπορεί να διασφαλίσει ότι κάθε κεραία λαμβάνει μια κατάλληλη ισχύ του σήματος, επιτρέποντας την αποτελεσματική μετάδοση και λήψη σήματος. Αυτό επεκτείνει την περιοχή κάλυψης του σταθμού βάσης, βελτιώνει την ποιότητα της επικοινωνίας, μειώνει τα τυφλά σημεία σήματος και εγγυάται στους χρήστες μια σταθερή και υψηλή εμπειρία επικοινωνίας.

SMA 4- διαχωριστές ισχύος
Σκι	Σειρά συνδετήρων	Συχνότητα	Εισροή VSWR	Απομόνωση Min. (DB)

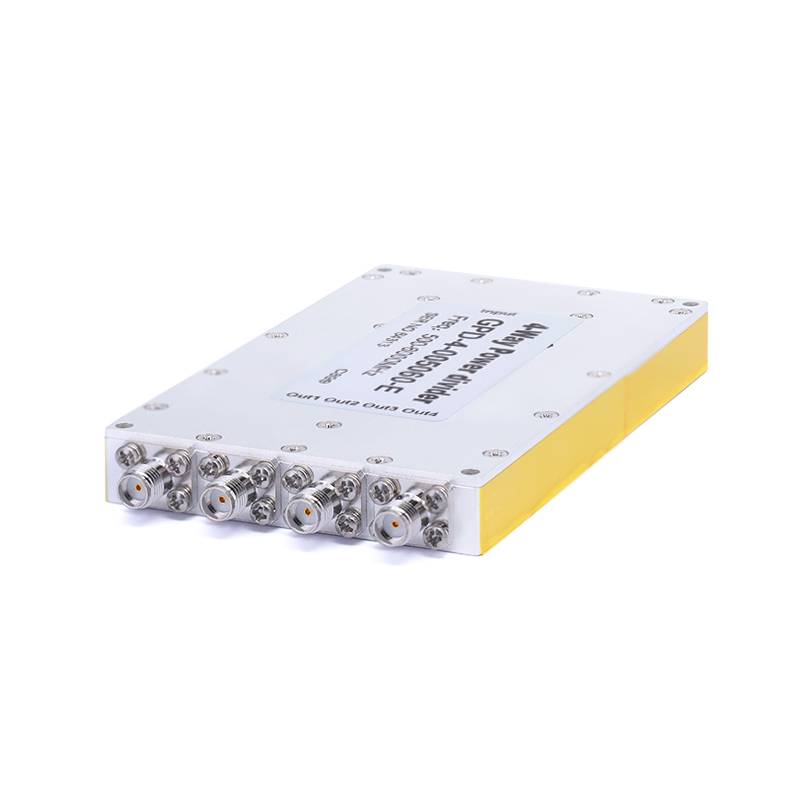

Gpd -4-005060- e	Θηλυκό SMA	5MHz ~ 6GHz	1.25	20
Ισορροπία φάσης (βαθμός)	Ισχύς, μέγιστη είσοδος (watts)	Ισορροπία πλάτους (dB)	Υλικό σώματος	Επιμετάλλωση
± 4 βαθμοί	30	±0.3	Κράμα αργιλίου	Οξείδωση

Σκι	Σειρά συνδετήρων	Συχνότητα	Εισροή VSWR	Απομόνωση Min. (DB)

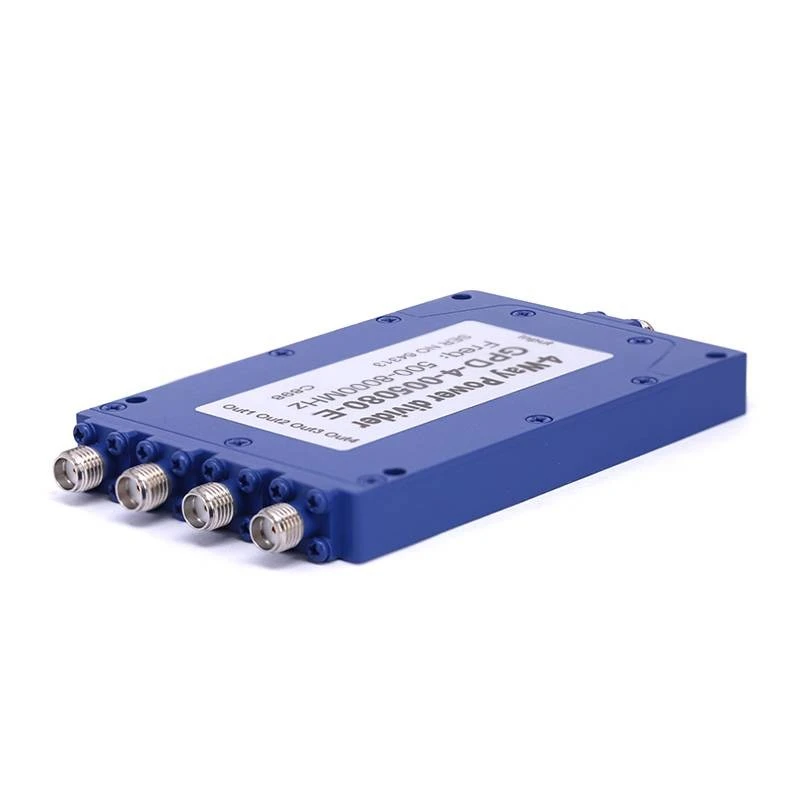

Gpd -4-005080- e	Θηλυκό SMA	500MHz ~ 8GHz	1.30	18
Ισορροπία φάσης (βαθμός)	Ισχύς, μέγιστη είσοδος (watts)	Ισορροπία πλάτους (dB)	Υλικό σώματος	Επιμετάλλωση
± 4 βαθμοί	20	±0.3	Κράμα αργιλίου	Γαλάζιο χρώμα

Σκι	Σειρά συνδετήρων	Συχνότητα	Εισροή VSWR	Απομόνωση Min. (DB)
Gpd -4-020080- e	Θηλυκό SMA	2GHz ~ 8GHz	1.35	20
Ισορροπία φάσης (βαθμός)	Ισχύς, μέγιστη είσοδος (watts)	Ισορροπία πλάτους (dB)	Υλικό σώματος	Επιμετάλλωση
± 4 βαθμοί	30	±0.3	Κράμα αργιλίου	Μαύρο χρώμα

Σκι	Σειρά συνδετήρων	Συχνότητα	Εισροή VSWR	Απομόνωση Min. (DB)

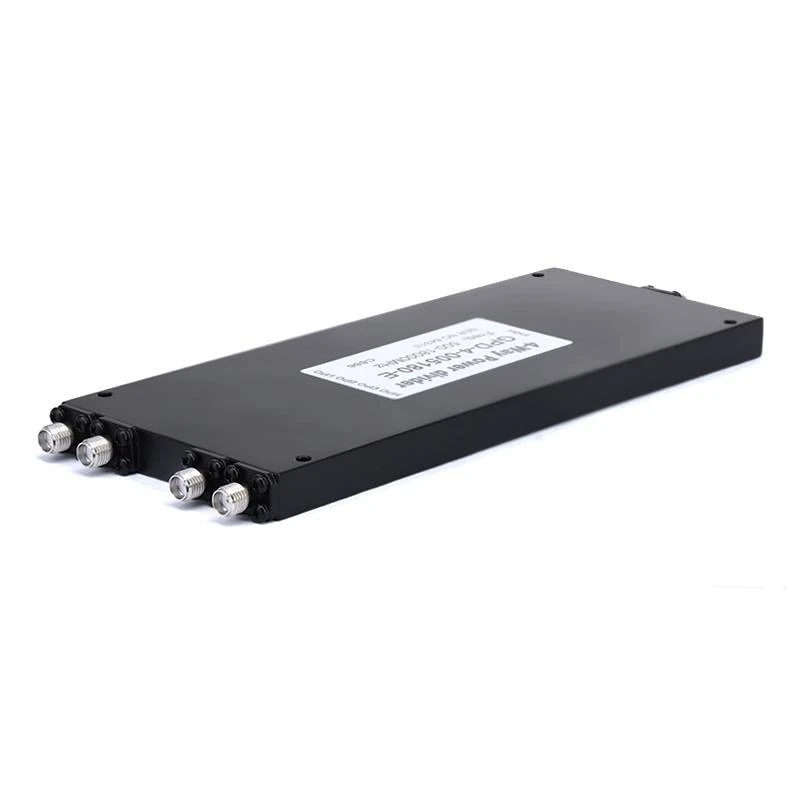

Gpd -4-005180- e	Θηλυκό SMA	0. 5GHz ~ 18GHz	2.0	15
Ισορροπία φάσης (βαθμός)	Ισχύς, μέγιστη είσοδος (watts)	Ισορροπία πλάτους (dB)	Υλικό σώματος	Επιμετάλλωση
± 8 βαθμοί	30	±0.8	Κράμα αργιλίου	Μαύρο χρώμα

Σκι	Σειρά συνδετήρων	Συχνότητα	Εισροή VSWR	Απομόνωση Min. (DB)

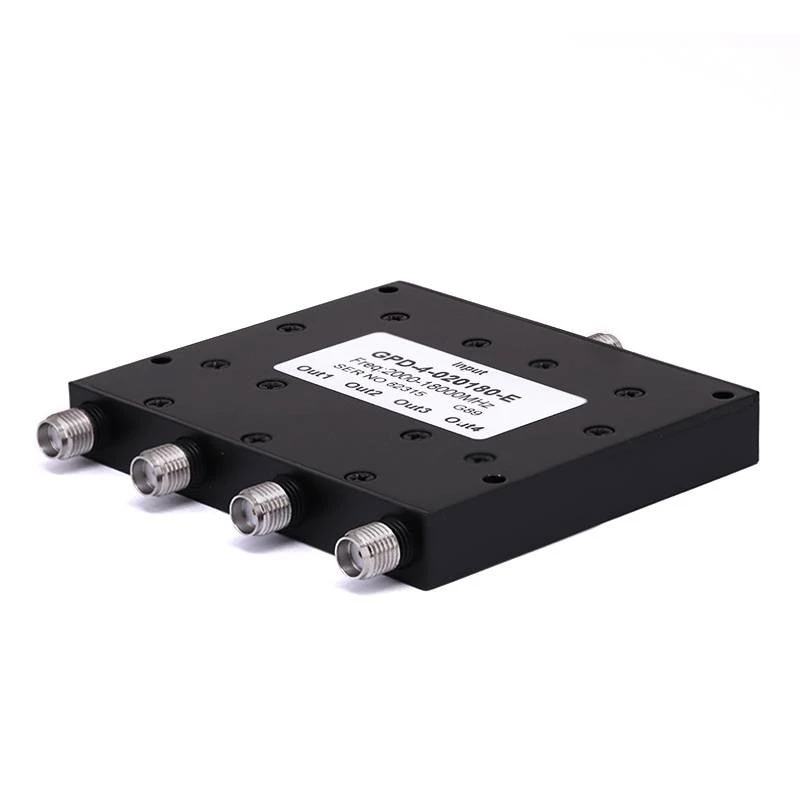

Gpd -4-020180- e	Θηλυκό SMA	2GHz ~ 18GHz	1.50	17
Ισορροπία φάσης (βαθμός)	Ισχύς, μέγιστη είσοδος (watts)	Ισορροπία πλάτους (dB)	Υλικό σώματος	Επιμετάλλωση
± 6 βαθμοί	20	±0.4	Κράμα αργιλίου	Μαύρο χρώμα

Σκι	Σειρά συνδετήρων	Συχνότητα	Εισροή VSWR	Απομόνωση Min. (DB)
Gpd -4-060180- e	Θηλυκό SMA	6GHz ~ 18GHz	1.40	18
Ισορροπία φάσης (βαθμός)	Ισχύς, μέγιστη είσοδος (watts)	Ισορροπία πλάτους (dB)	Υλικό σώματος	Επιμετάλλωση
± 5 βαθμοί	20	±0.3	Κράμα αργιλίου	Μαύρο χρώμα

2.92mm 4- διαχωριστές ισχύος
Σκι	Σειρά συνδετήρων	Συχνότητα	Εισροή VSWR	Απομόνωση Min. (DB)

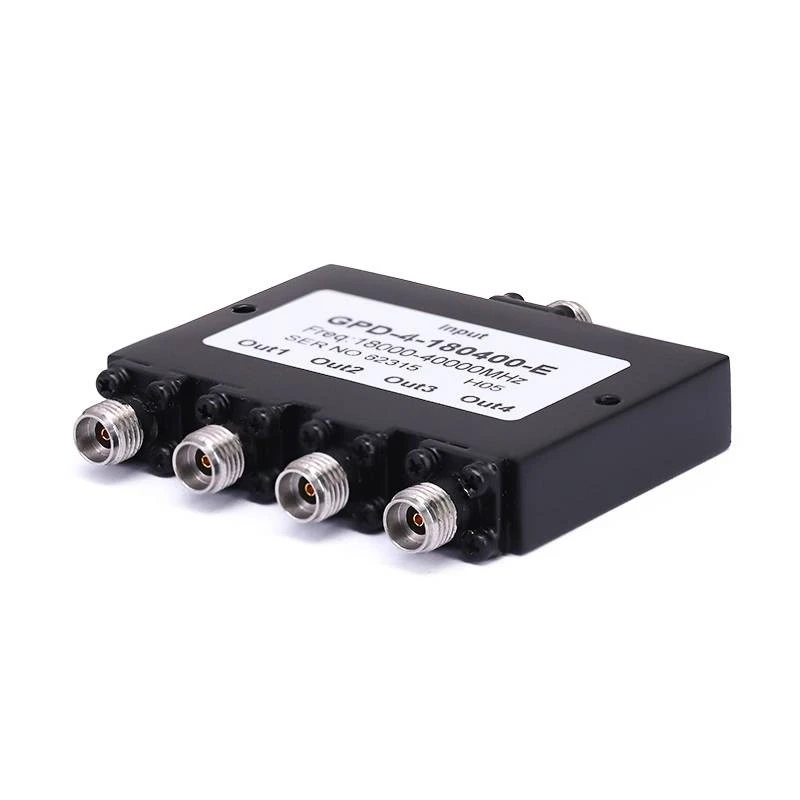

Gpd -4-180400- e	Θηλυκό 2,92 χιλιοστά	18Hz ~ 40ghz	1.50	16
Ισορροπία φάσης (βαθμός)	Ισχύς, μέγιστη είσοδος (watts)	Ισορροπία πλάτους (dB)	Υλικό σώματος	Επιμετάλλωση
± 5 βαθμοί	20	±0.6	Κράμα αργιλίου	Μαύρο χρώμα
