Αρχή λειτουργίας της κεραίας κέρατος

1. Βασική δομή

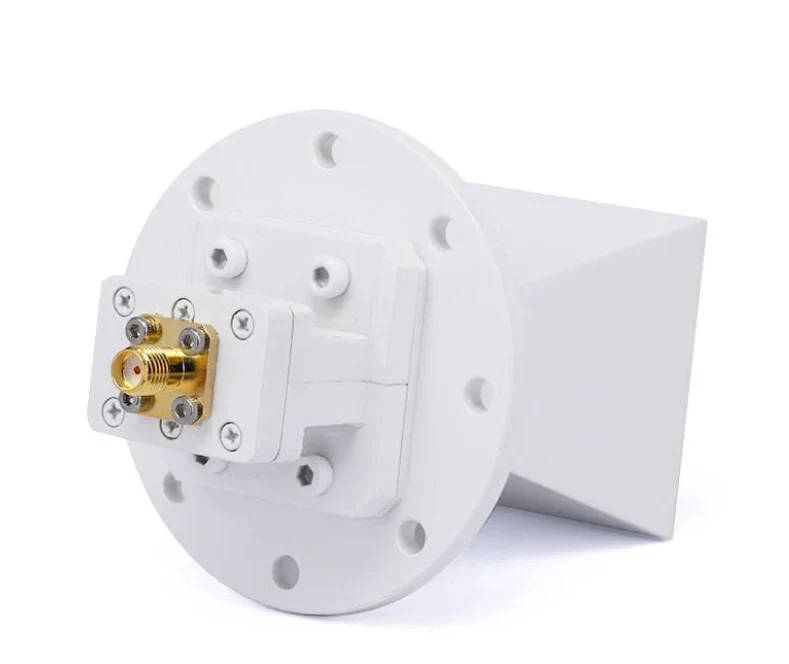

Μια κεραία κέρατος συνήθως αποτελείται από μια αγώγιμη δομή σε σχήμα κέρατος, με το ευρύ άκρο να βλέπει προς τα έξω και το στενό άκρο που συνδέεται με την πηγή τροφοδοσίας . Το σχήμα του κέρατος μπορεί να είναι ορθογώνια, κυκλικές ή άλλες μορφές, ανάλογα με τις απαιτήσεις σχεδιασμού .}}}}}}

2. Αρχή εργασίας

Η αρχή λειτουργίας της κεραίας κέρατος βασίζεται στη διάδοση και την ακτινοβολία των ηλεκτρομαγνητικών κυμάτων μέσω ενός κυματοδηγού:

Πηγή τροφοδοσίας: Η πηγή τροφοδοσίας μιας κεραίας κέρατος είναι συνήθως μια γραμμή μετάδοσης κυματοδηγού ή μικροκυμάτων που προμηθεύει το σήμα ηλεκτρομαγνητικού κύματος στο στενό άκρο (που ονομάζεται "στόμα του κέρατος") του κέρατος.

Λειτουργία κυματοδηγού: Το στενό άκρο του κέρατος συνδέεται συνήθως με έναν κυματοδηγό, ο οποίος είναι ένας αγώγιμος σωλήνας που καθοδηγεί αποτελεσματικά τα σήματα υψηλής συχνότητας . Ο κυματοδηγός μεταφέρει το ηλεκτρομαγνητικό κύμα στο άνοιγμα του κέρατος .

Διαδικασία ακτινοβολίας: Όταν το ηλεκτρομαγνητικό κύμα εισέρχεται στο στενό άκρο του κέρατος, τα ηλεκτρικά και μαγνητικά πεδία του σήματος αρχίζουν να επεκτείνονται . Το σχήμα του κέρατος μετατρέπει σταδιακά το εισερχόμενο ηλεκτρομαγνητικό κύμα σε ακτινοβολούμενα κύματα που μεταδίδονται στο διάστημα .}}}

Μοτίβο ακτινοβολίας: Το μοτίβο ακτινοβολίας της κεραίας κέρατος είναι σχετικά ομοιόμορφο, με καλή κατεύθυνση . Το σήμα ακτινοβολεί από το άνοιγμα του κέρατος, συνήθως σχηματίζοντας μια κωνική δέσμη .

3. Φόντα

Υψηλό κέρδος: Λόγω της ισχυρής κατευθυντικότητάς του, η κεραία κέρατος μπορεί να εστιάσει σήματα, αυξάνοντας το κέρδος .

Εύρος ζώνης: Η κεραία κέρατος έχει μια ευρεία απόκριση συχνότητας, καθιστώντας την κατάλληλη για σήματα σε πολλαπλές περιοχές συχνότητας .

Απλή δομή: Η κεραία κέρατος έχει απλό σχέδιο, είναι εύκολο να κατασκευαστεί και μπορεί να χειριστεί σχετικά υψηλά επίπεδα ισχύος .

4. Αιτήσεις

Οι κεραίες κέρατος χρησιμοποιούνται ευρέως:

Μικροκύματα και επικοινωνία RF

Συστήματα ραντάρ

Δορυφορική επικοινωνία

Ηλεκτρονικά όργανα μέτρησης

Παρατηρήσεις ραδιοφωνικής αστρονομίας

Συνοπτικά, η κεραία κέρατος λειτουργεί μετασχηματίζοντας τα ηλεκτρομαγνητικά κύματα από έναν κυματοδηγό σε ακτινοβολημένα κύματα στο διάστημα, παρέχοντας υψηλό κέρδος και ισχυρή κατεύθυνση . χρησιμοποιείται σε διάφορες εφαρμογές μετάδοσης σήματος υψηλής συχνότητας .
